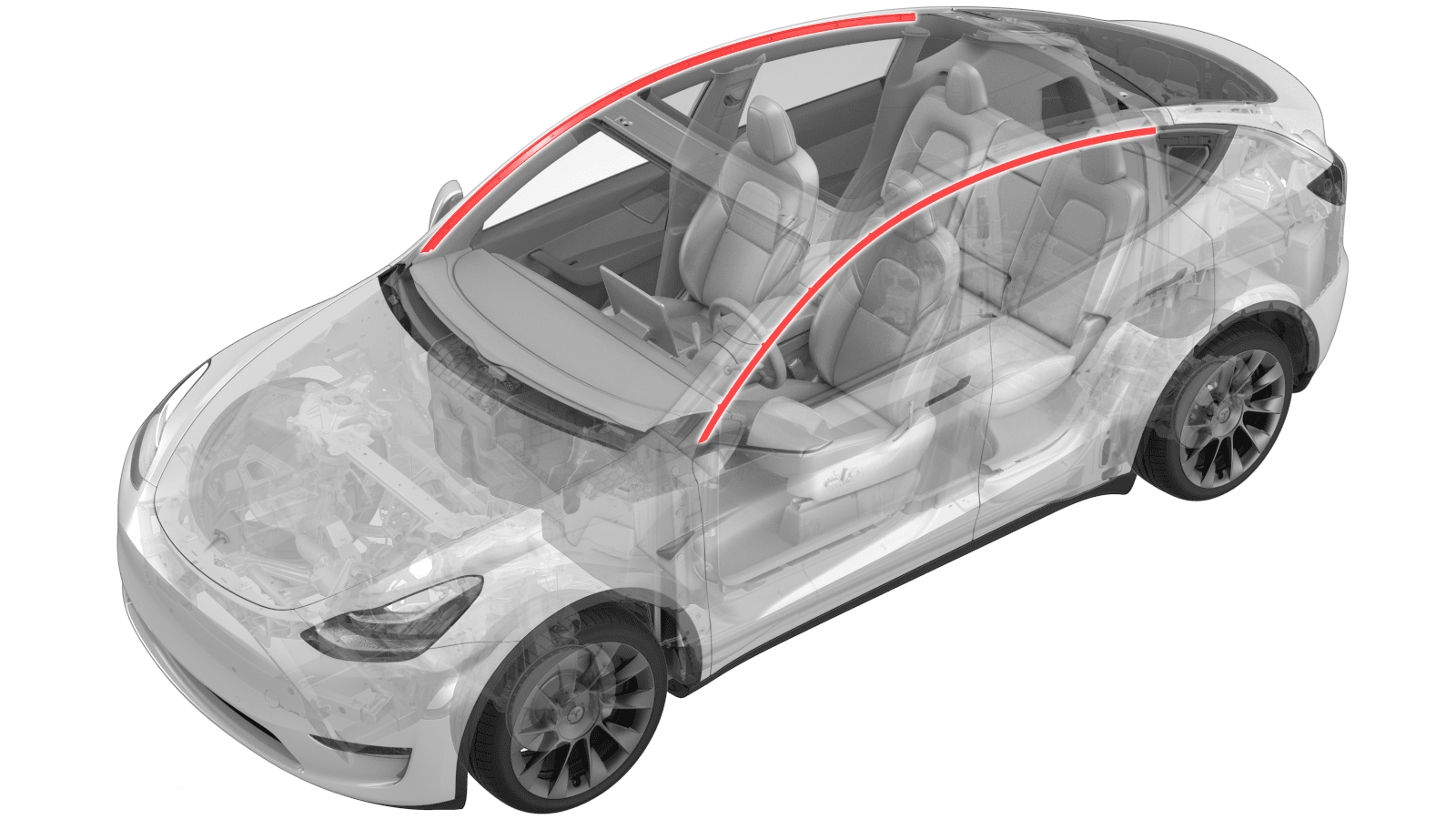

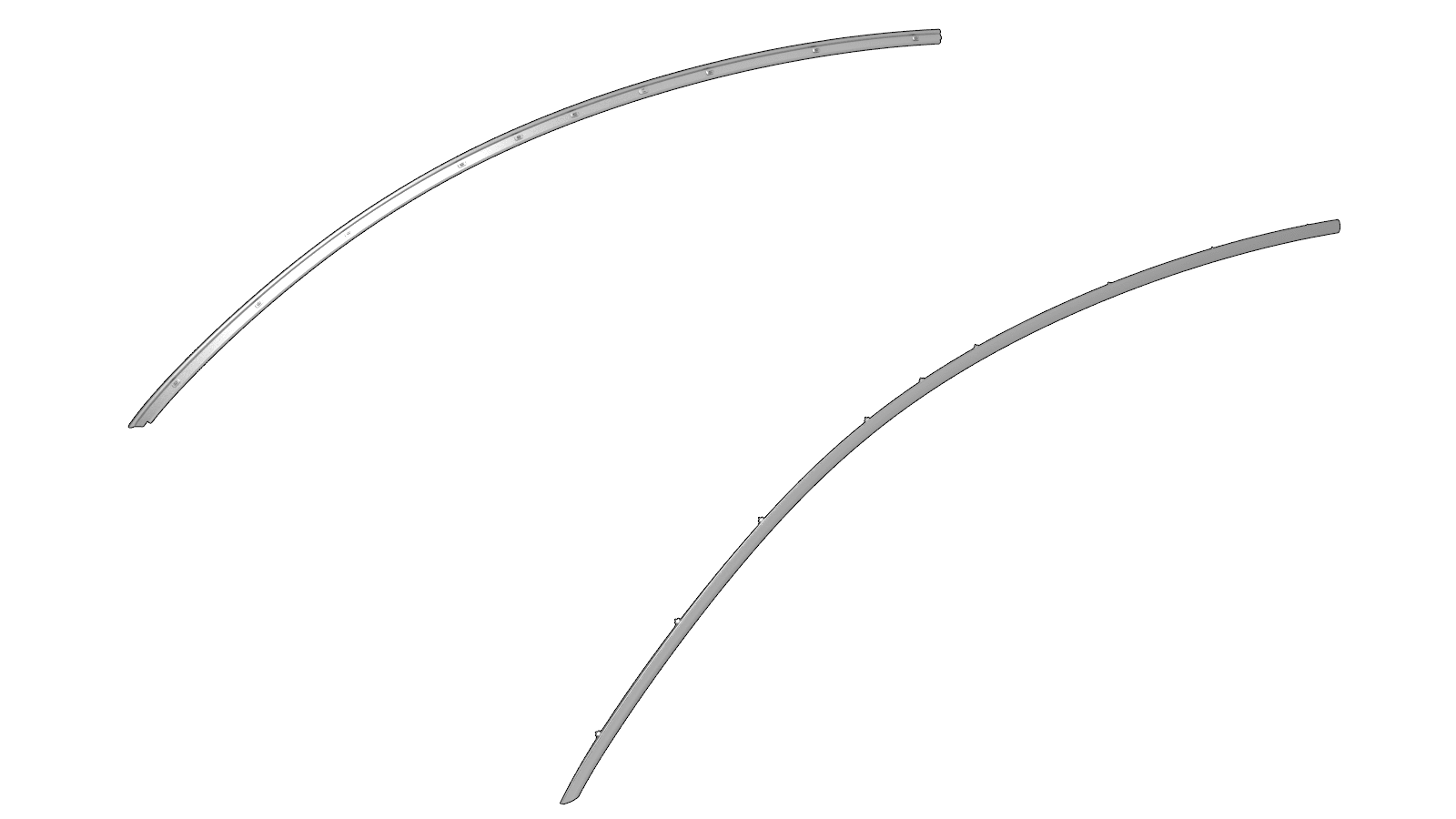

亮条 - 上 - LH(拆卸和更换)

校正代码 12200302 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格亮条 - 上 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将亮条固定到车身的螺钉
1 Nm (.7 lbs-ft)
  • T20 梅花套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
  • 2 英寸加长件
重复使用

拆卸

  1. 打开 LH 车门并完全降下 LH 车窗。
  2. 下拉以便将前后主车身密封条从 LH 顶部亮条中释放出来。
    Informational PurposesAn informational icon, calling your attention

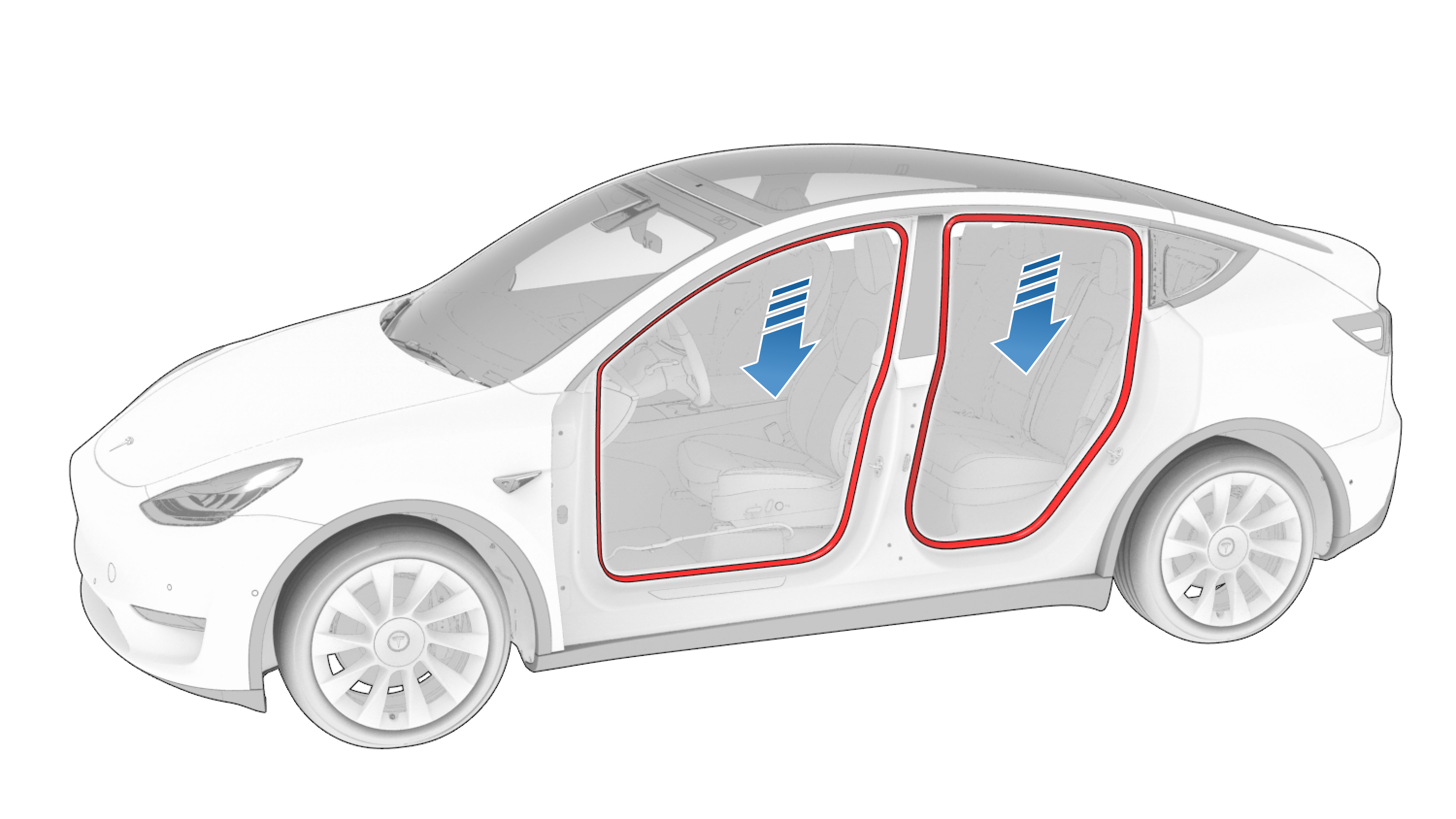

    从最接近 B 柱饰板的上方角开始,然后沿着密封条直接向下拉,以便将密封条从顶部亮条彻底松开。
  3. 拆下 B 柱 LH 饰板。请参阅饰板 - B 柱 - LH(拆卸和更换)
  4. 从 LH 顶部亮条上松开 LH 高压接头密封条。请参阅密封件 - 接头 - LH(拆卸和更换)

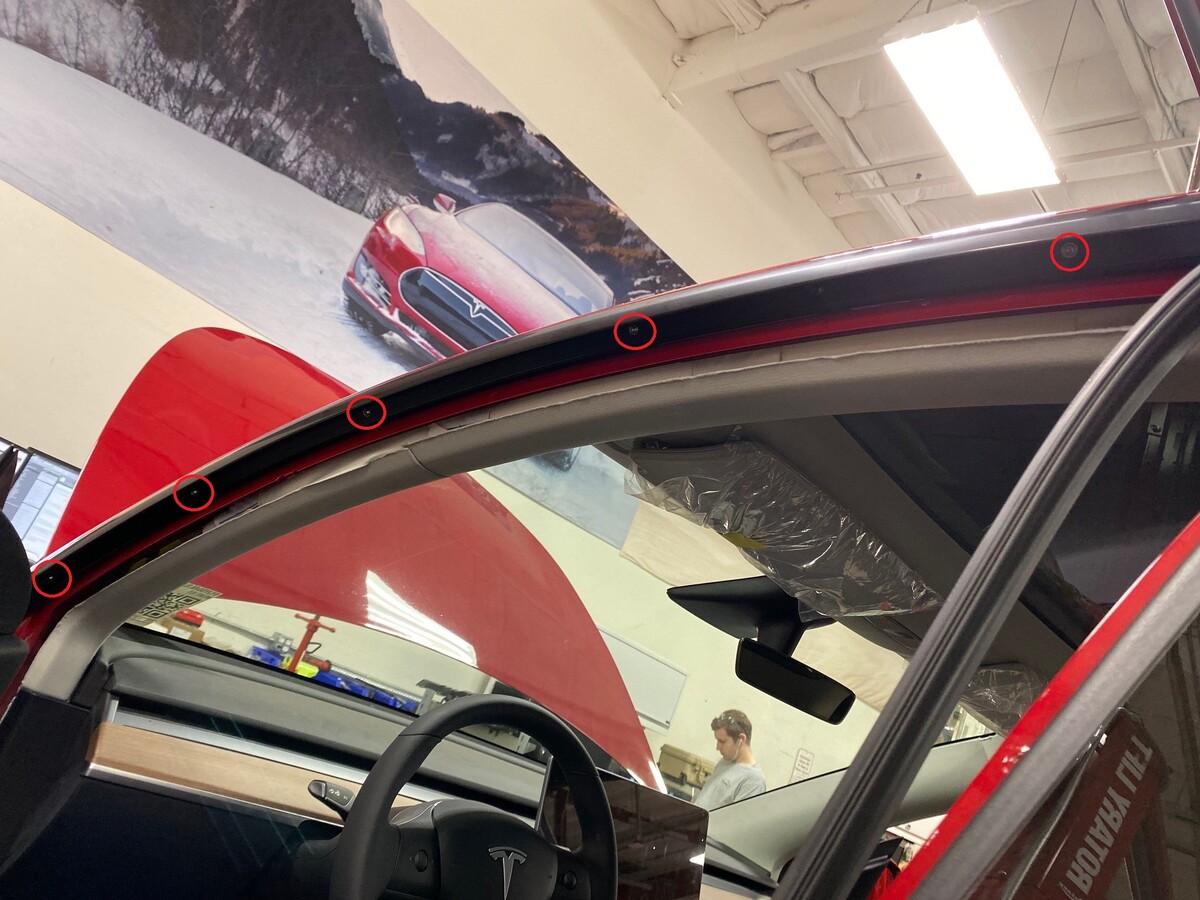

  5. 拆下将 LH 顶部亮条的前部固定到车身的螺钉 (x5)。
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    • 2 英寸加长件

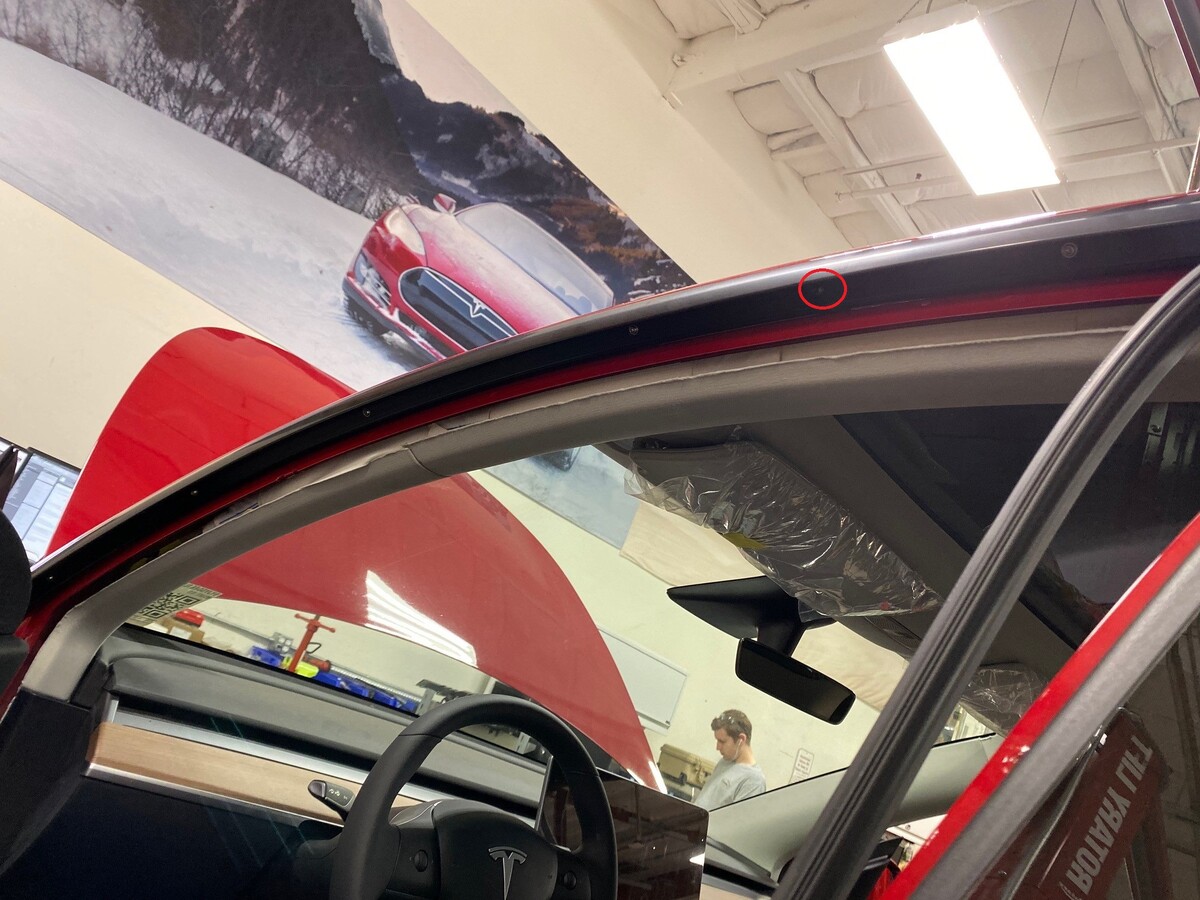

  6. 拆下将亮条 LH 前部固定到车身的推式铆钉。

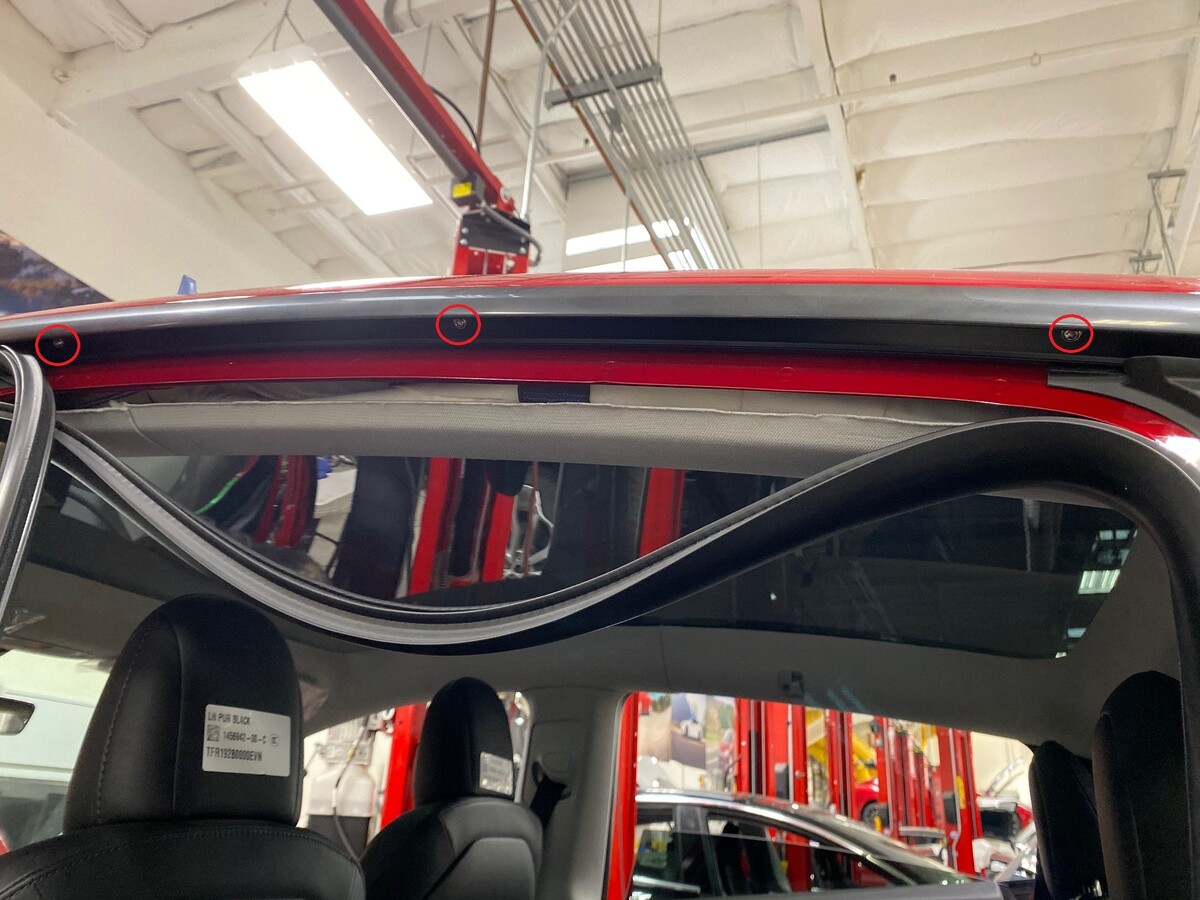

  7. 拆下将 LH 顶部亮条的后部固定到车身的螺钉 (x3)。
  8. 在助手的帮助下,从车上拆下 LH 顶部亮条。
    Informational PurposesAn informational icon, calling your attention
    从饰板前部开始向后拆除。饰板后部与后角窗玻璃贴合。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拆下饰板时,注意不要损坏车漆和/或角窗玻璃。

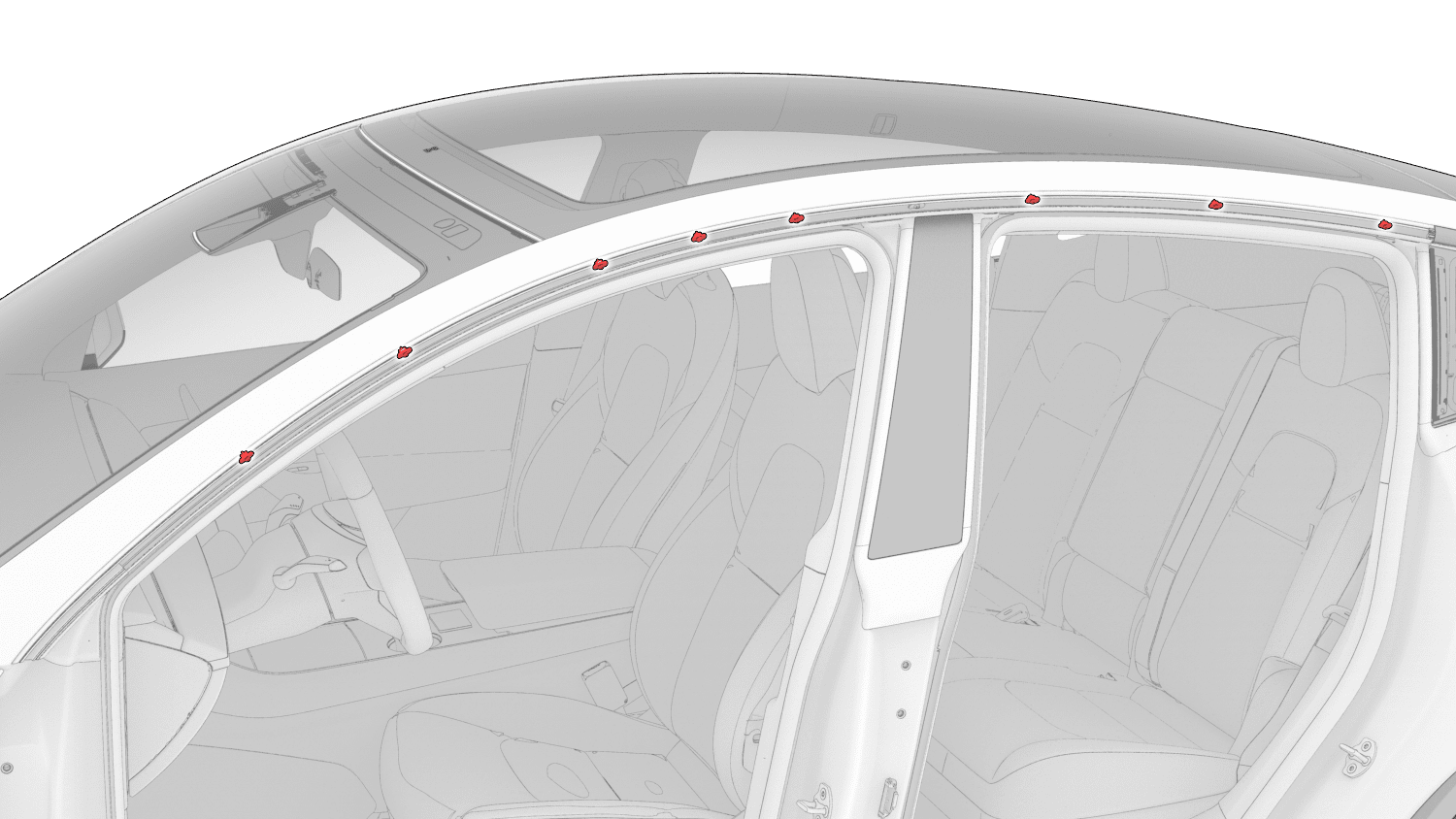

  9. 从车身上拆下索环 (x8) 并弃用。

安装

  1. 在即将安装 LH 顶部亮条的车身位置上安装新索环 (x8)。
  2. 在助手的帮助下,小心地将 LH 顶部亮条安装到车上。
    Informational PurposesAn informational icon, calling your attention

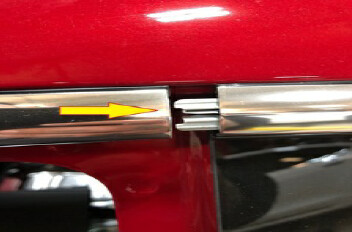

    从后角窗玻璃开始安装,确保亮条在从后角窗玻璃上伸出的定位销上完全就位。
  3. 安装将 LH 顶部亮条的前部固定到车身的螺钉。
    1 Nm (.7 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    • 2 英寸加长件
  4. 安装将亮条 LH 前部固定到车身的推式铆钉。
  5. 安装将 LH 顶部亮条的后部固定到车身的螺钉。
    1 Nm (.7 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    • 2 英寸加长件
  6. 将 LH 高压接头密封条安装到 LH 顶部亮条上。请参阅密封件 - 接头 - LH(拆卸和更换)
  7. 安装 B 柱饰板。请参阅饰板 - B 柱 - LH(拆卸和更换)
  8. 向上压以便将前后主车身密封条紧固到 LH 顶部亮条上。
    Informational PurposesAn informational icon, calling your attention
    从密封条的后角逐步向前作业,确保密封条完全固定到亮条内。如果安装正确,将看不到密封条的边缘。
  9. 沿外口整理密封条,梳理平展。
    Informational PurposesAn informational icon, calling your attention
    务必将密封条按入各个角落。
  10. 关闭 LH 车门并完全升起 LH 车窗。
