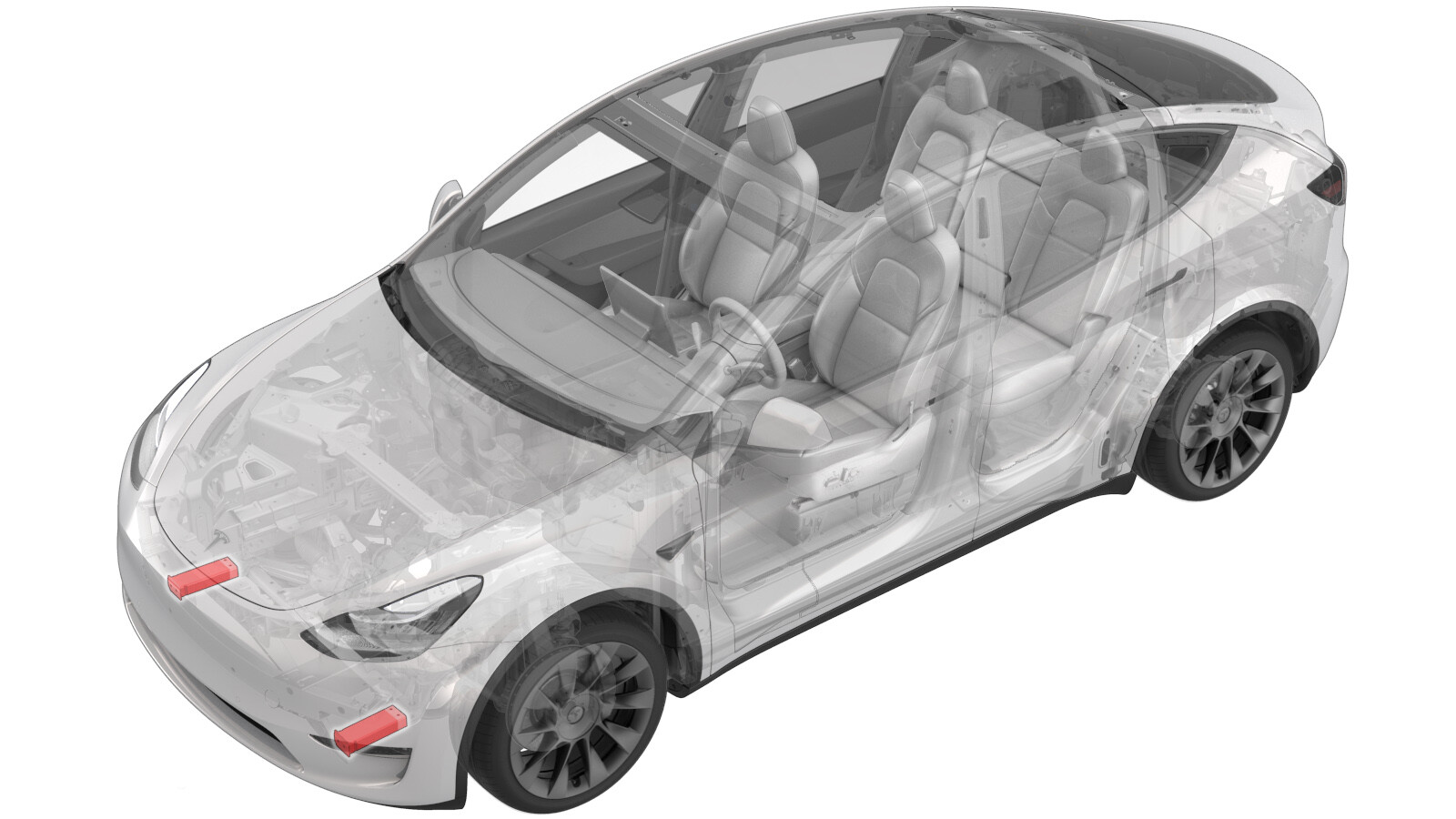

防撞罐 - 前副车架 - LH(拆卸和更换)

校正代码 10101602 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格防撞罐 - 前副车架 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将踝部止动爪左/右侧固定到前保险杠梁的螺栓
16 Nm (11.8 lbs-ft)
  • 13 毫米套筒
  • 3 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左前/右前副车架防撞罐固定到前端支架的螺栓
16 Nm (11.8 lbs-ft)
  • 13 毫米套筒
  • 6 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将踝部止动爪左/右侧固定到前端支架的螺栓
7 Nm (5.2 lbs-ft)
  • 13 毫米套筒
  • 3 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左前/右前副车架防撞罐固定到前副车架的螺栓
53 Nm (39.1 lbs-ft)
  • 15 毫米套筒
  • 3 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 拆下前饰板。请参阅 饰板 - 前(拆卸和安装)

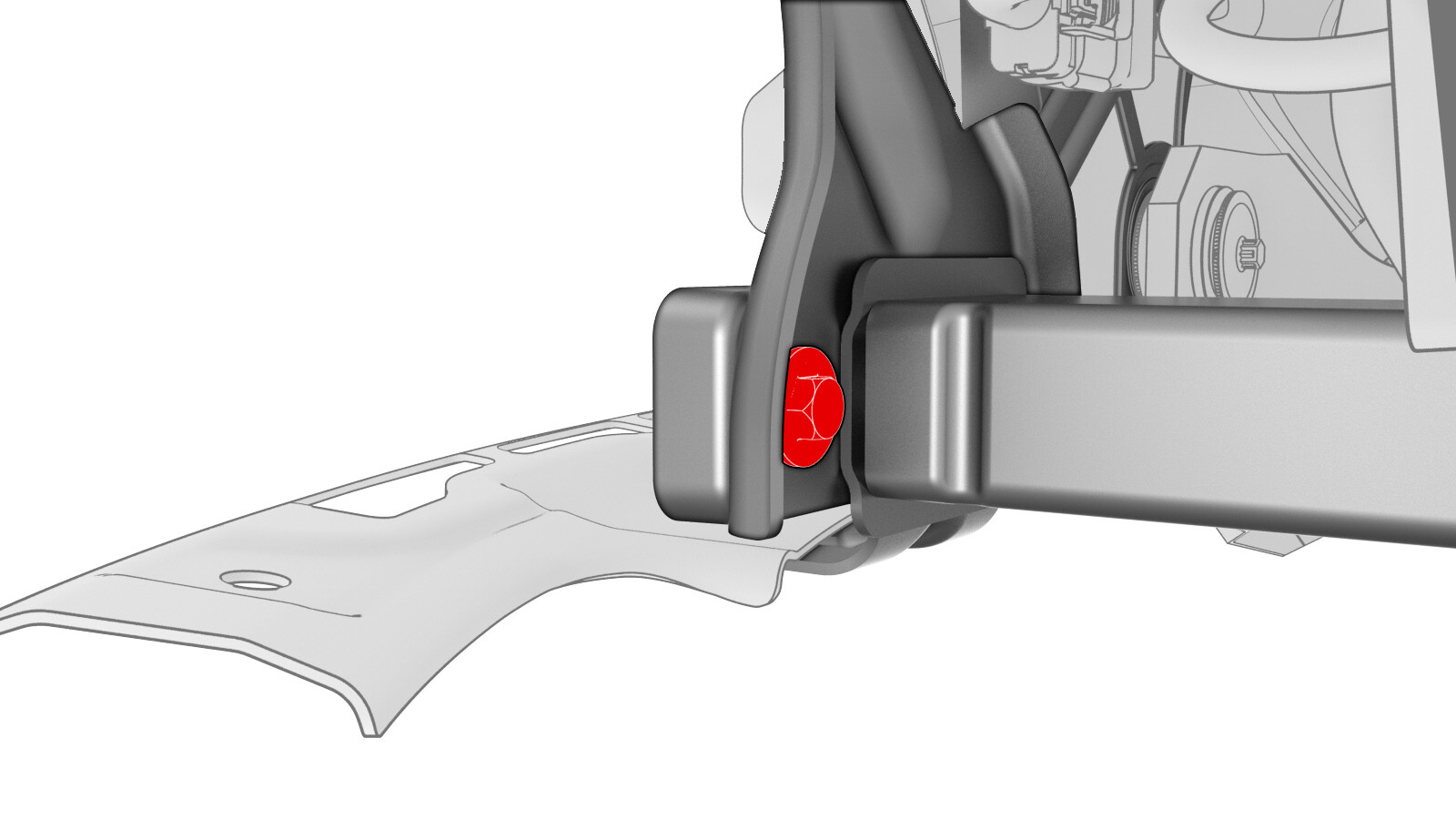

  2. 拆下将踝部止动爪 LH 侧固定到前保险杠梁的螺栓。
    16 Nm (11.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

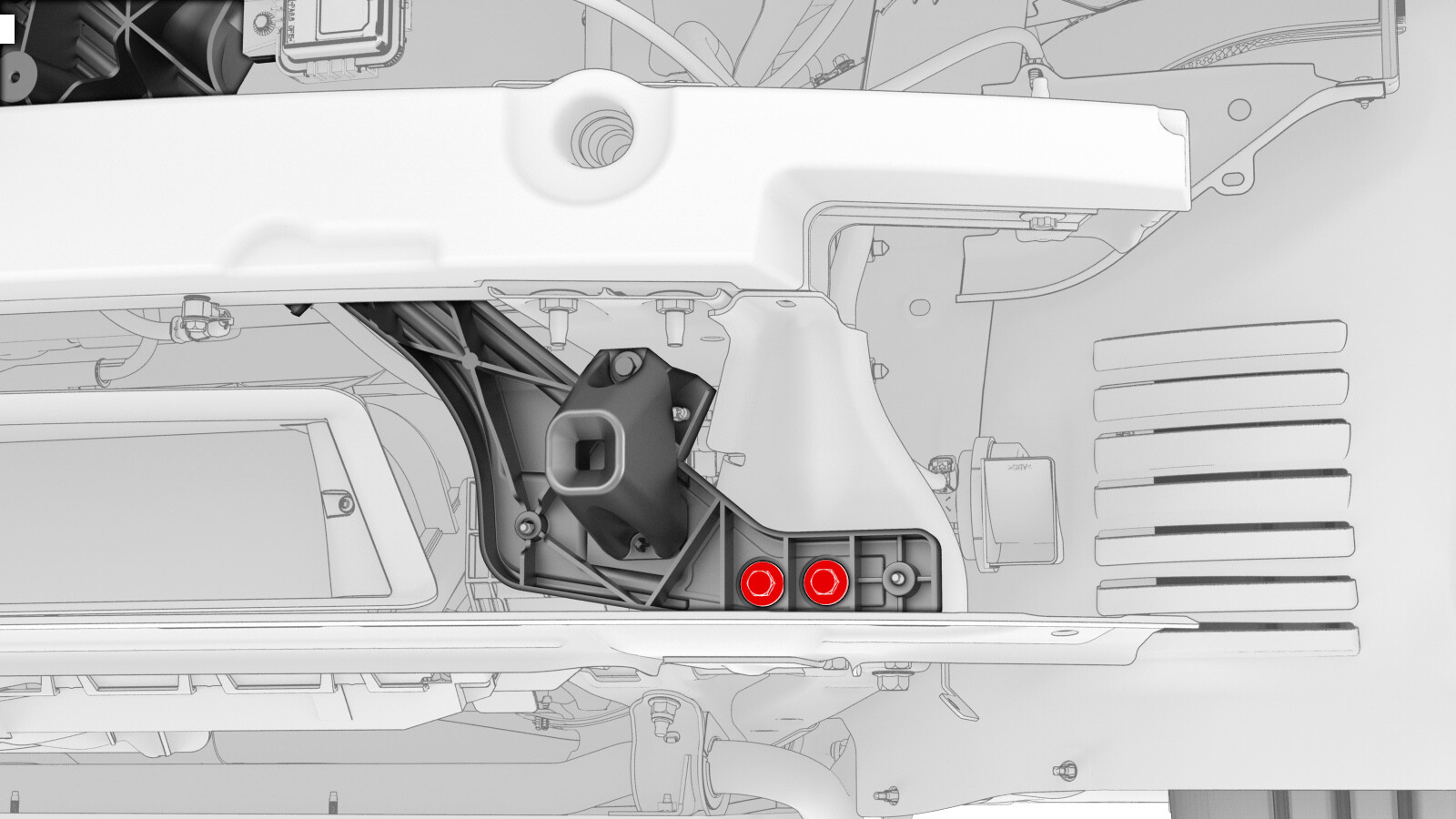

  3. 拆下将前端支架固定到 LH 前副框架防撞罐的螺栓 (x2)。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  4. 拆下将前端支架固定到踝部止动爪 LH 侧的螺栓。
    7 Nm (5.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  5. 在车辆 RH 侧重复第 2 至第 4 步。

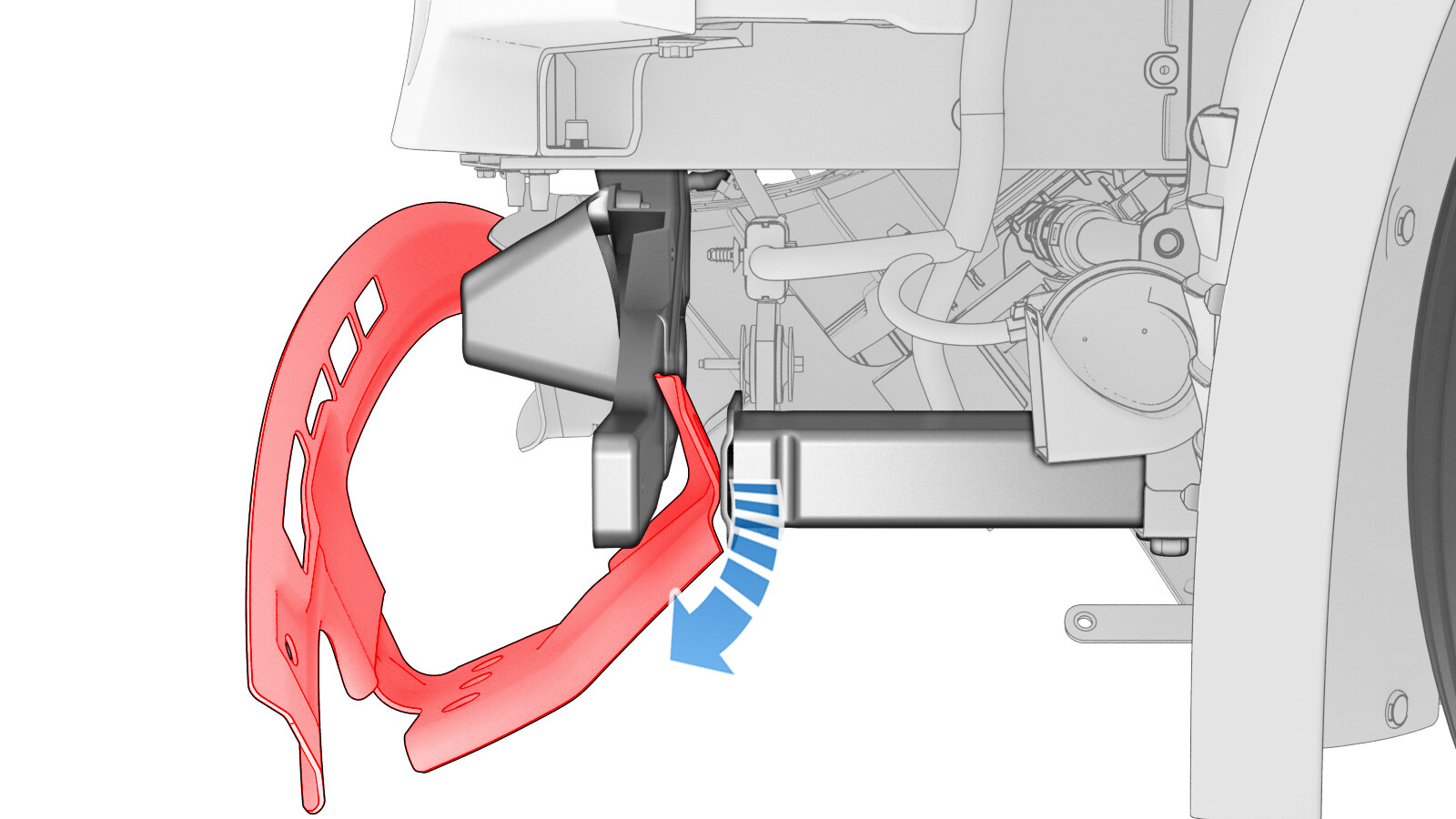

  6. 从车上拉下前端支架的同时,向下滑动踝部止动爪与车辆脱离,然后将踝部止动爪放在一旁。

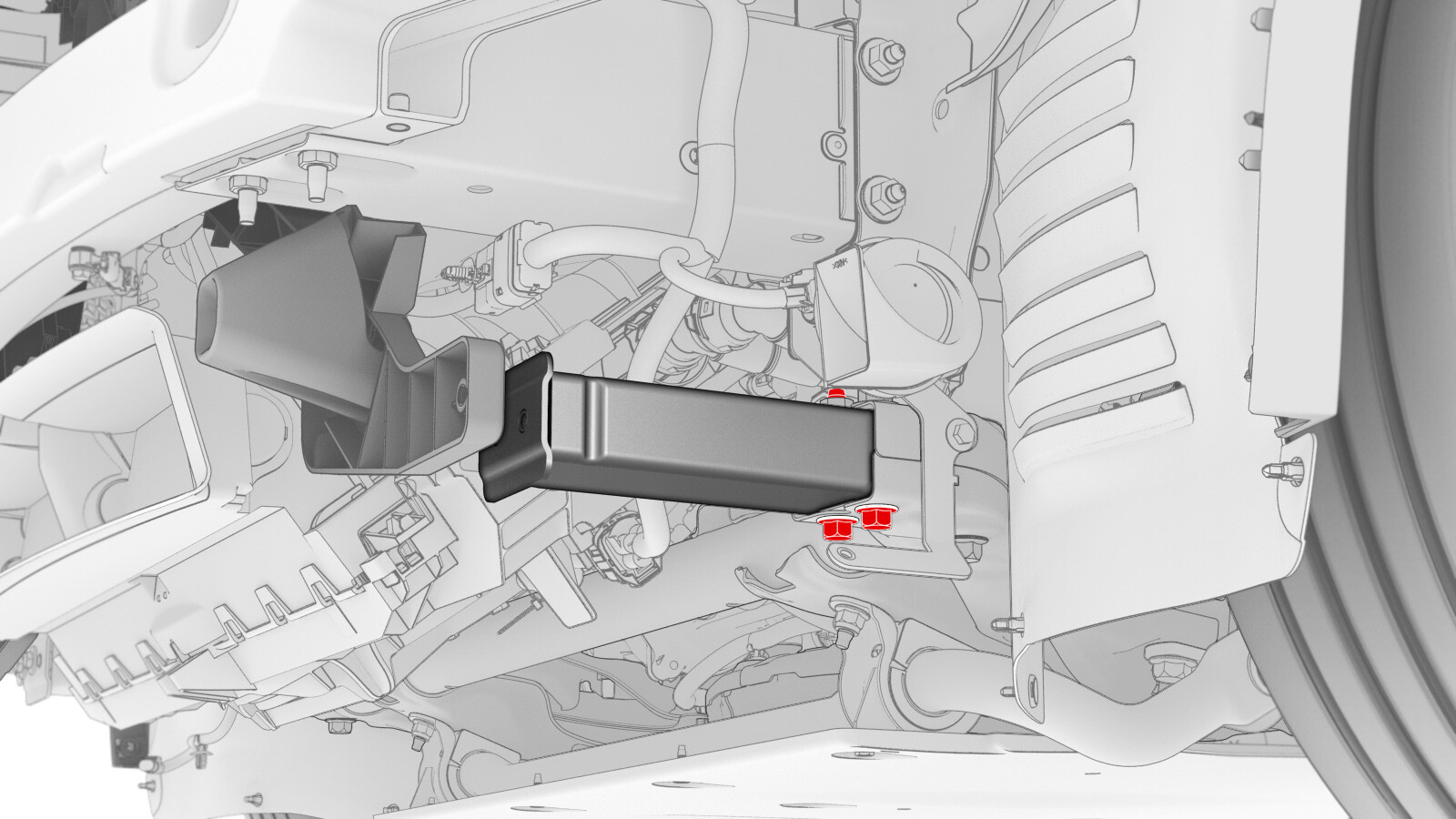

  7. 拆下将 LH 前副框架防撞罐固定到前副框架的螺栓。
    53 Nm (39.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  8. 从车上拉下前端支架的同时,将 LH 前副框架防撞罐滑出前副框架,然后从车上拆下防撞罐。

安装

安装程序与拆卸程序相反,以下各项除外:

一开始用手拧紧将 LH 前副框架防撞罐固定到前副框架的螺栓 (x2)。只有在将踝部止动爪和前端支架完全拧紧到车辆上之后才能彻底拧紧这些螺栓。
