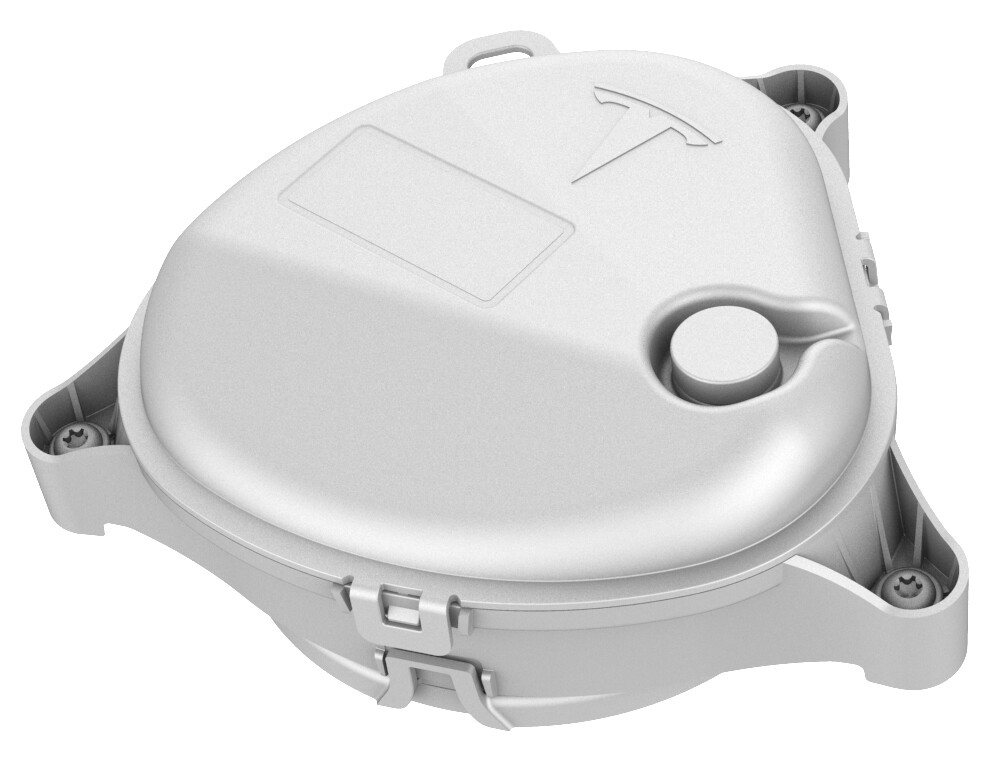

扬声器 - 行人警示(拆卸和更换)

校正代码 17541002 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 6 月 29 日:添加了完整程序概览视频,仅作为补充材料。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

拆卸

  1. 拆卸右前轮毂。请参阅轮毂总成(拆卸和安装)
  2. 拆卸右前翼子板饰板。请参阅饰板 - 翼子板 - 前 - LH(拆卸和更换)
  3. 拆下将 RH 前轮拱内衬前部固定到车辆的夹子 (x8),然后将轮拱内衬放置一旁,以便执行以下步骤。
  4. 松开将电气线束固定到行人警示扬声器总成的夹子。
  5. 将锁片从连接器滑离,然后向下按锁片,以断开连接器与行人警示扬声器总成的连接。

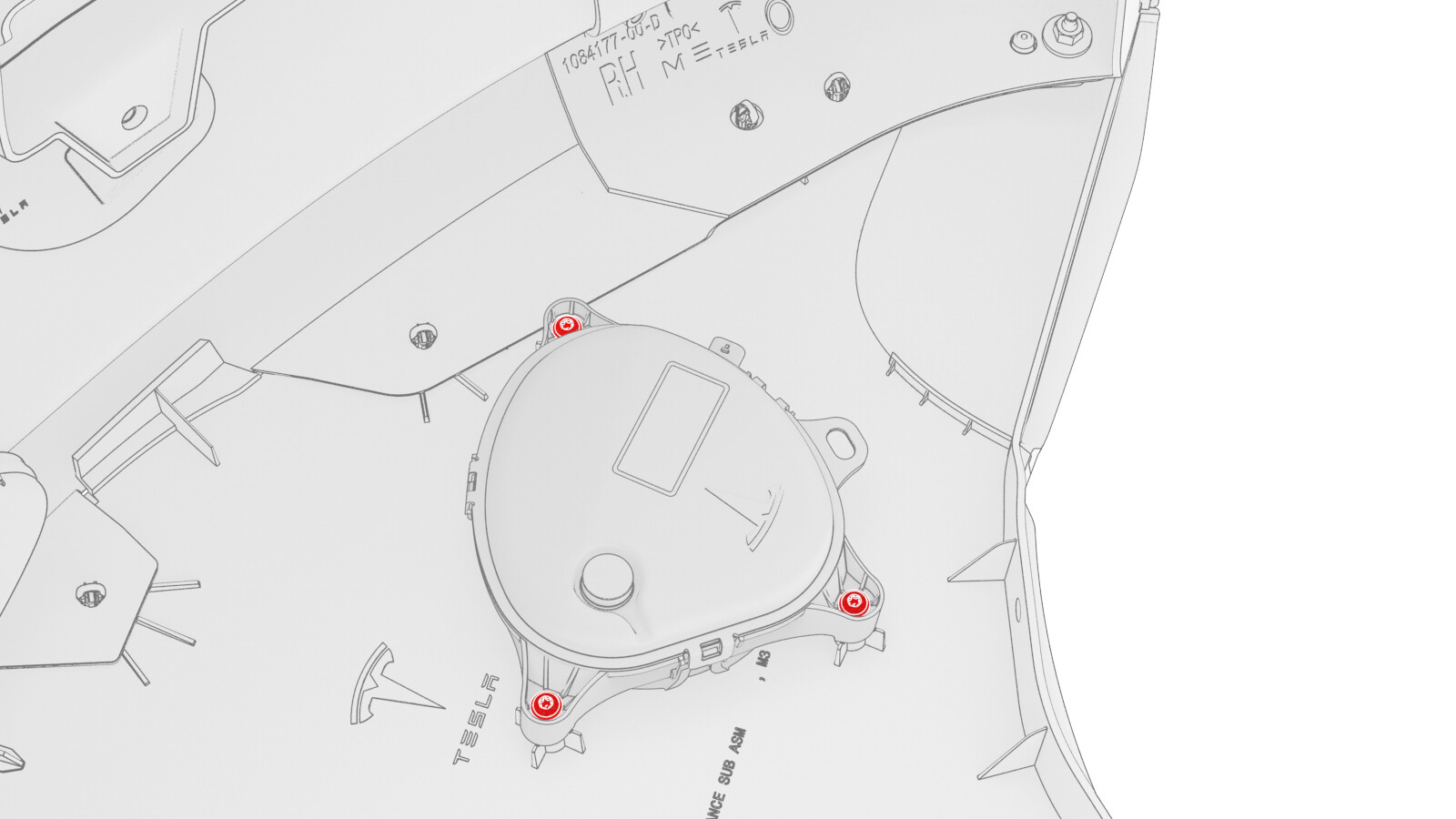

  6. 拆下将行人警示扬声器总成固定到前饰板的螺钉,然后从饰板上拆下扬声器。
    1.8 Nm (1.3 lbs-ft)
    提示: 推荐使用以下工具:
    • Torx Plus IP25 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 2 英寸加长件

安装

安装程序与拆卸程序相反。
