玻璃 - 背光灯(拆卸和安装)

校正代码 10204101 1.44 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com

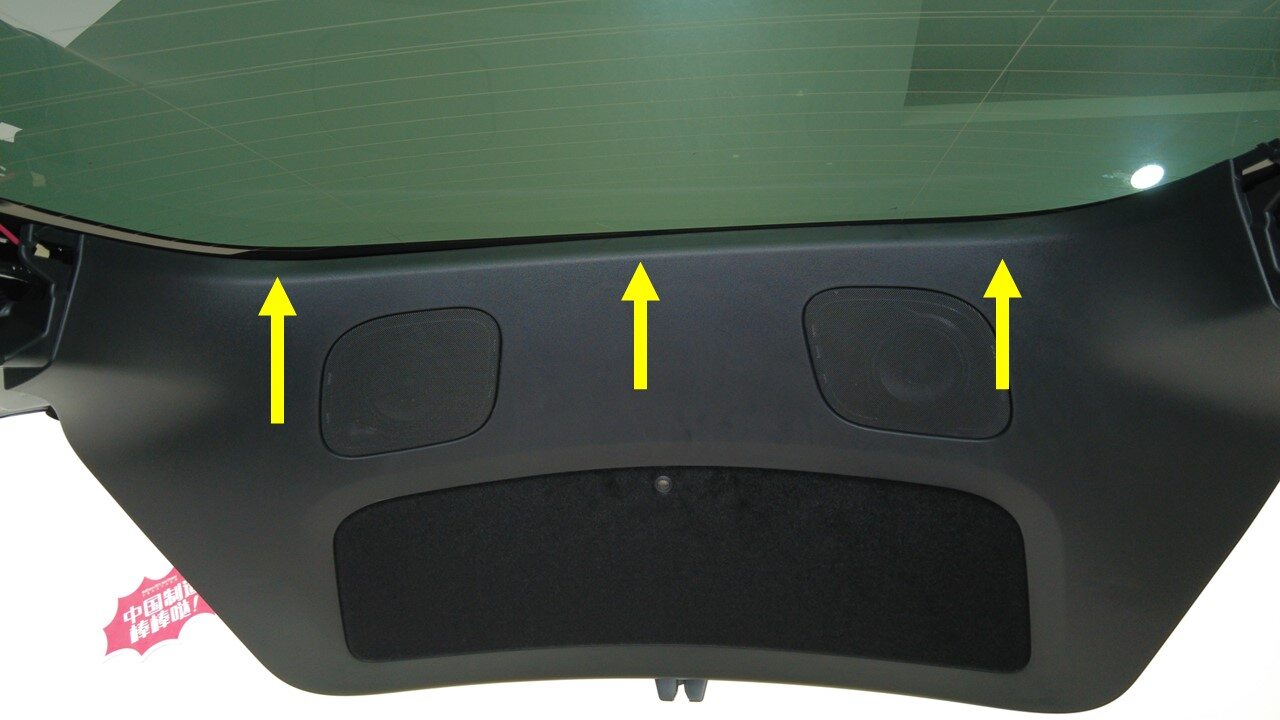

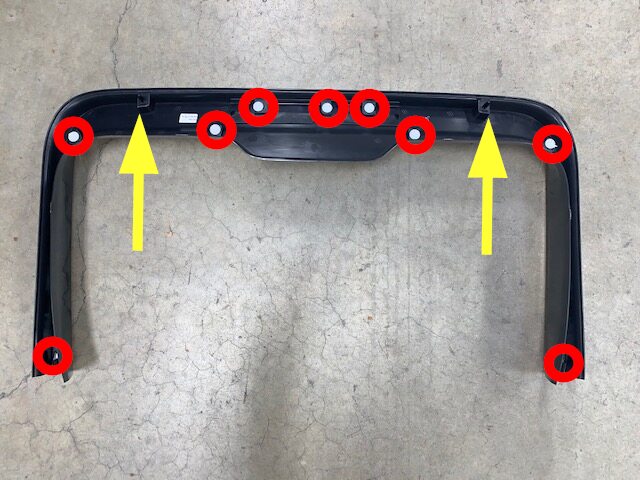

  1. 打开掀背尾门。

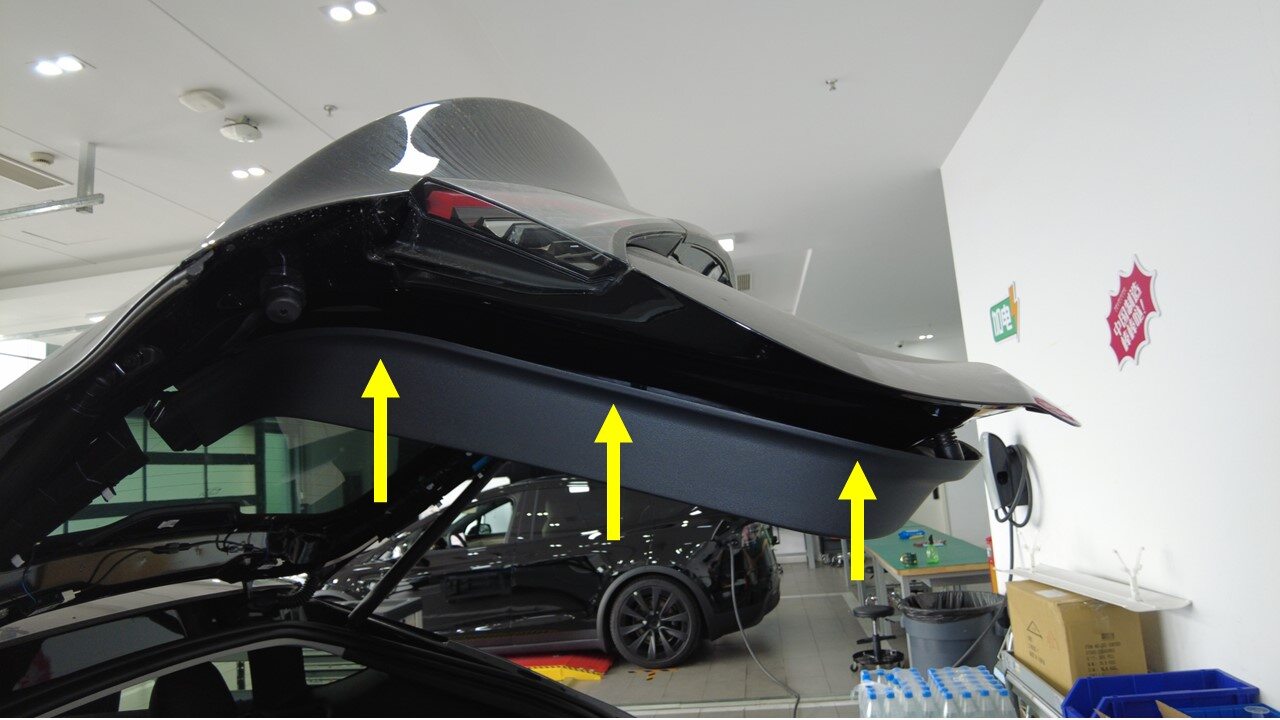

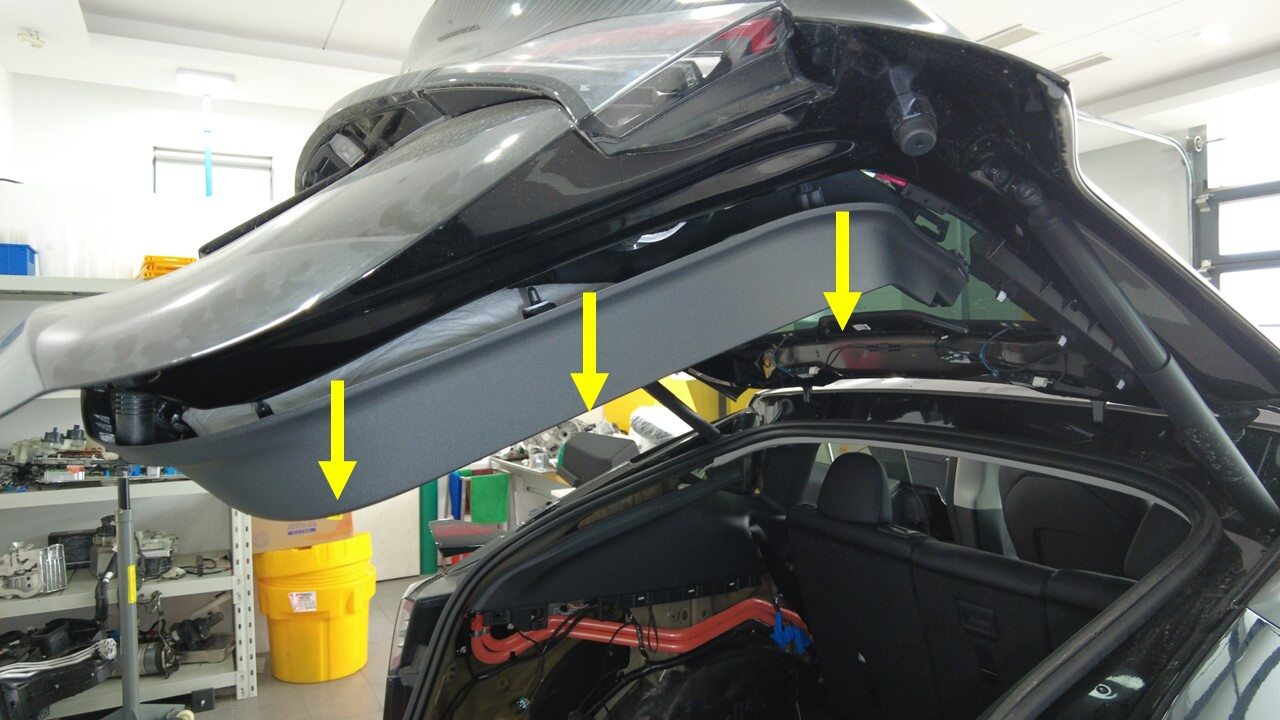

  2. 拆卸掀背尾门上部饰板。
    Informational PurposesAn informational icon, calling your attention
    15 个卡子,2 个定位销,2 个锁片;使用饰板工具先拆下侧边卡子;最后再拆下上部卡子。

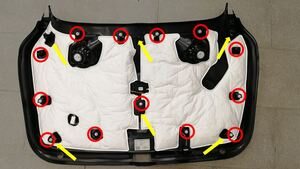

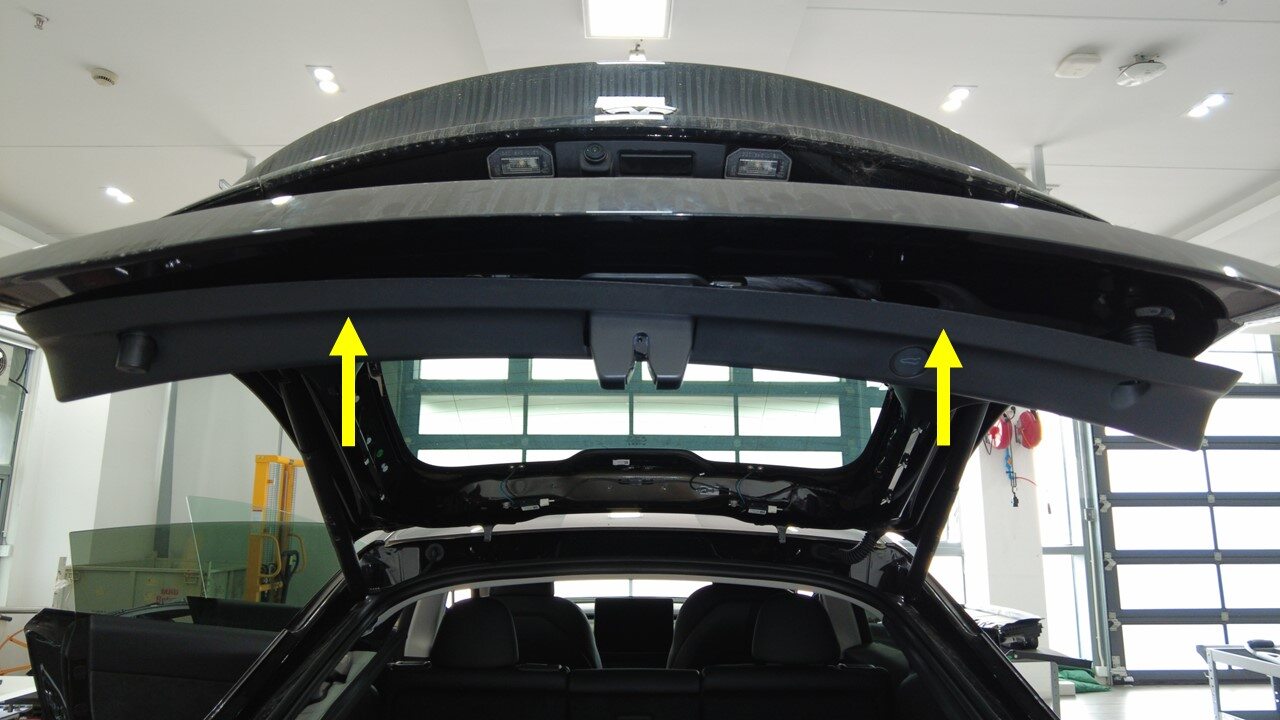

  3. 拆卸掀背尾门下部饰板。
    Informational PurposesAn informational icon, calling your attention

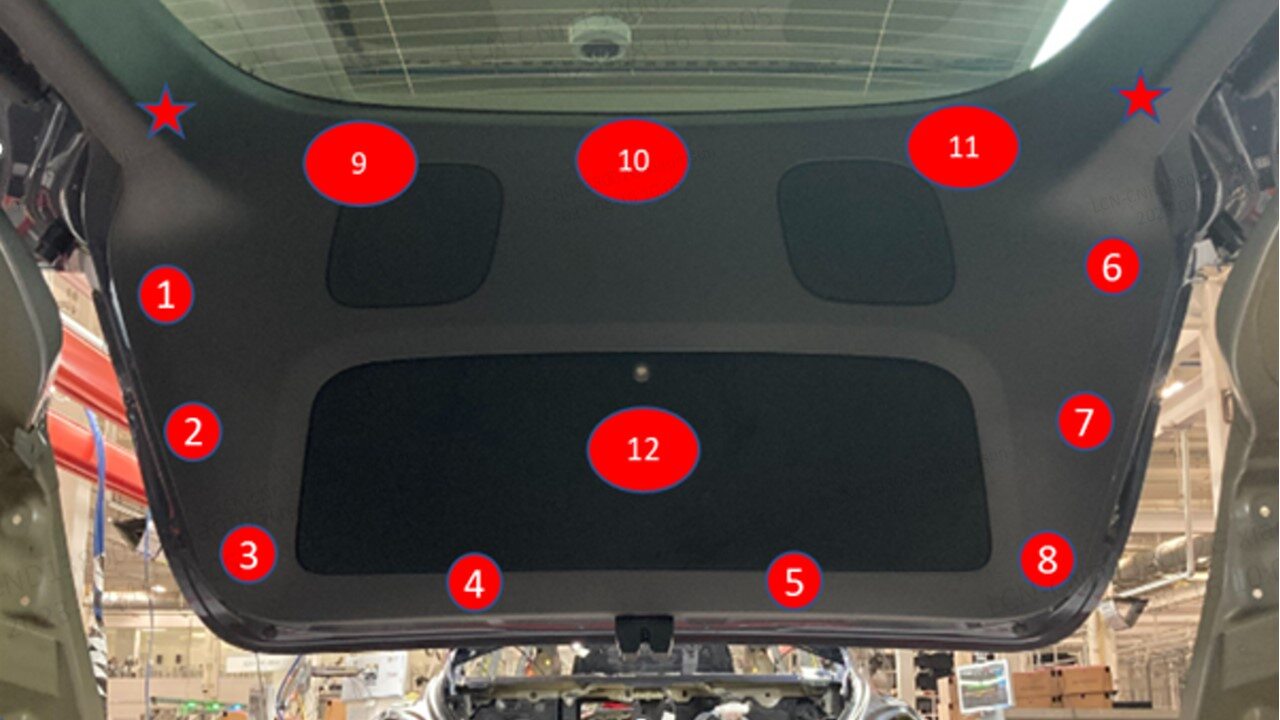

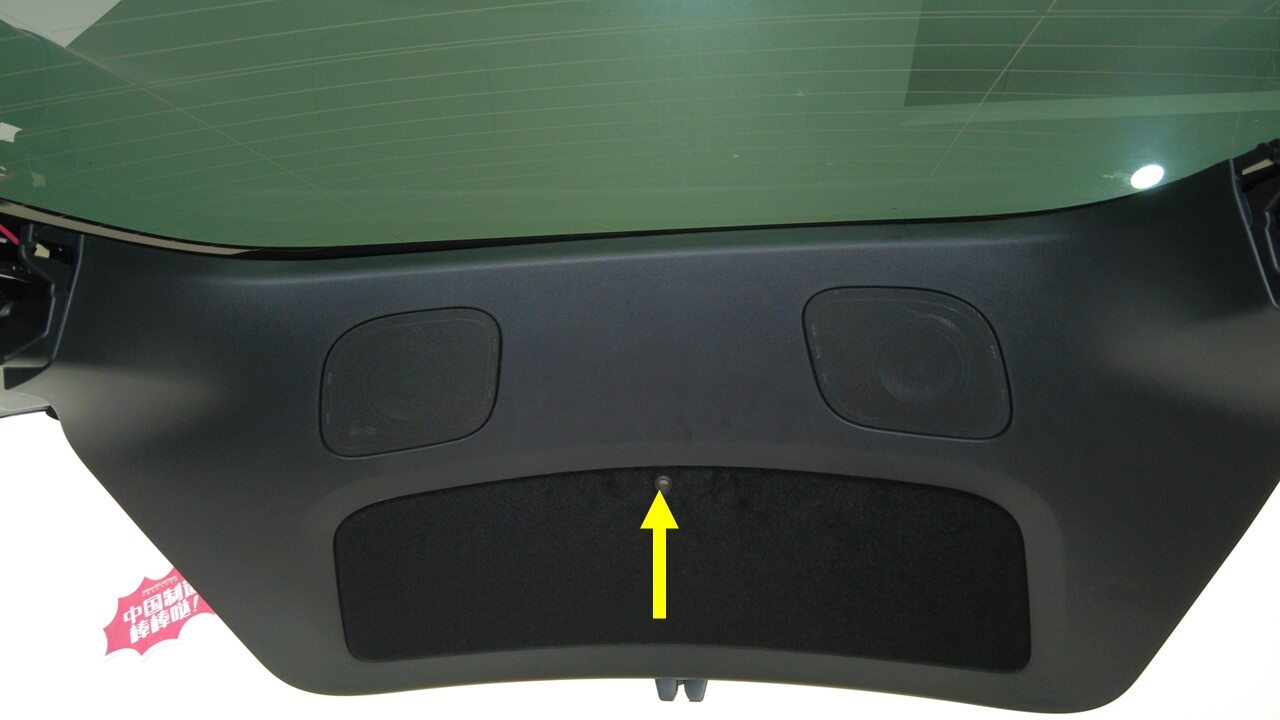

    2 个推拉式卡子,12 个卡子,6 个定位销,1 个连接器;如图所示,拆下两侧带星号的推拉式卡片,然后按顺序拆下饰板上的固定卡子。拆卸最后一个卡子时,用一只手握住饰板,以防其突然掉落并损坏连接器,请从左下角开始拆卸,以断开线束。
  4. 断开左侧 FM 天线放大器。

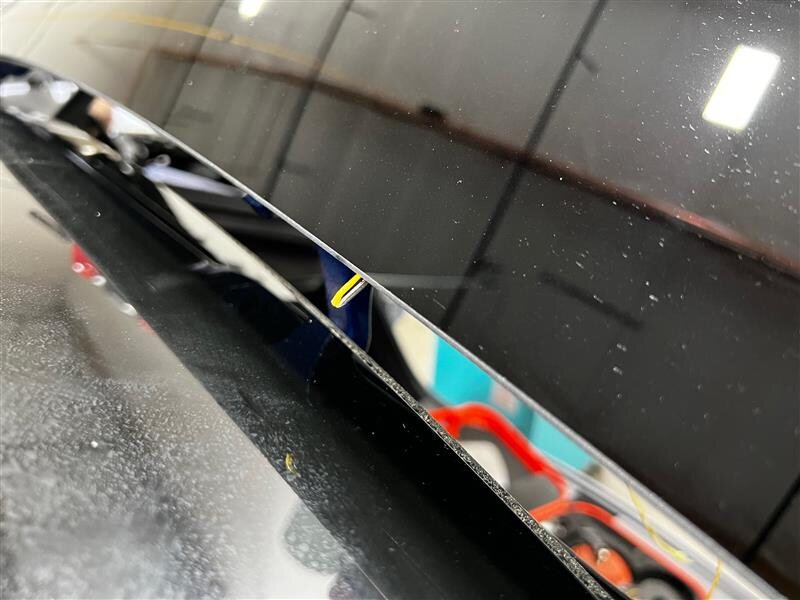

    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  5. 断开右侧 FM 天线放大器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

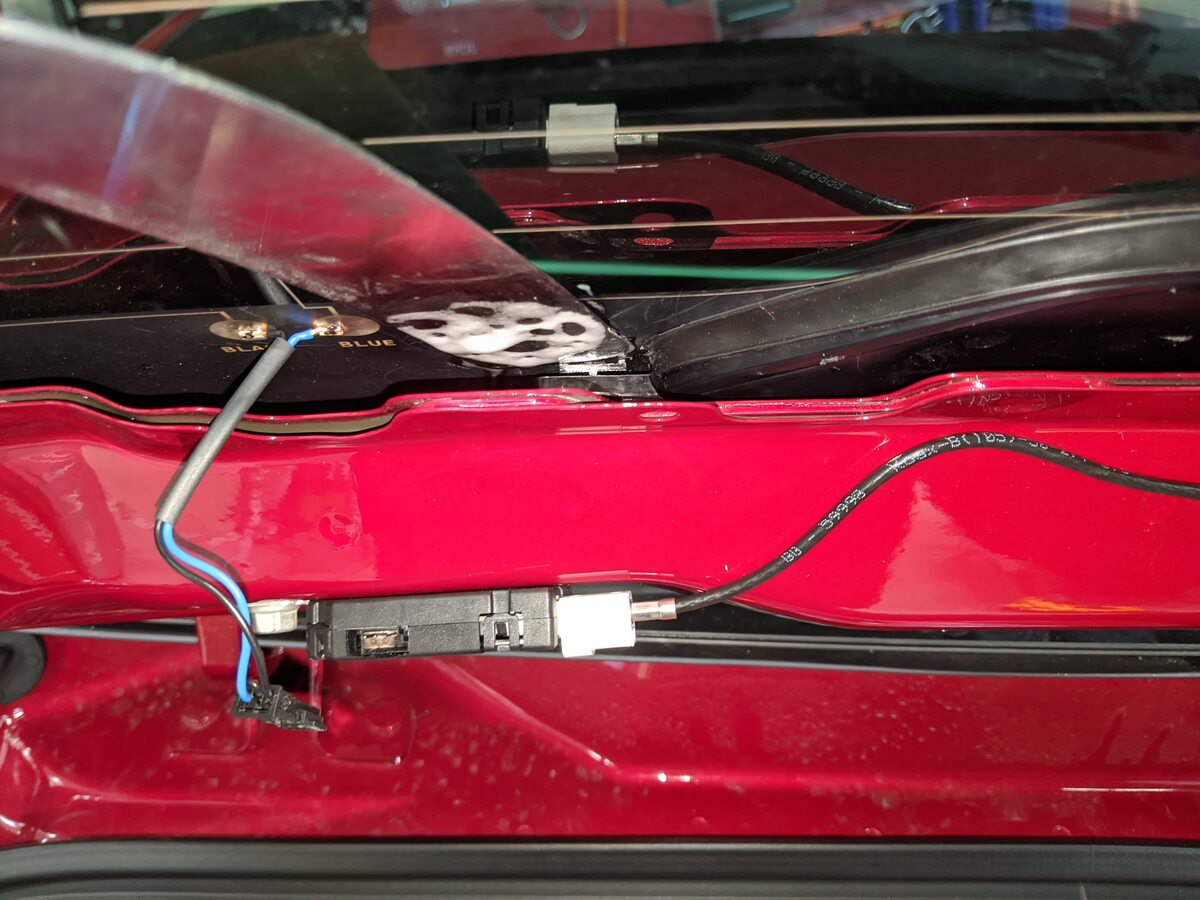

  6. 将左侧接地噪音滤波天线从背光灯玻璃上断开。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;注意请勿损坏玻璃。
  7. 将噪音滤波天线从背光灯玻璃右侧断开。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

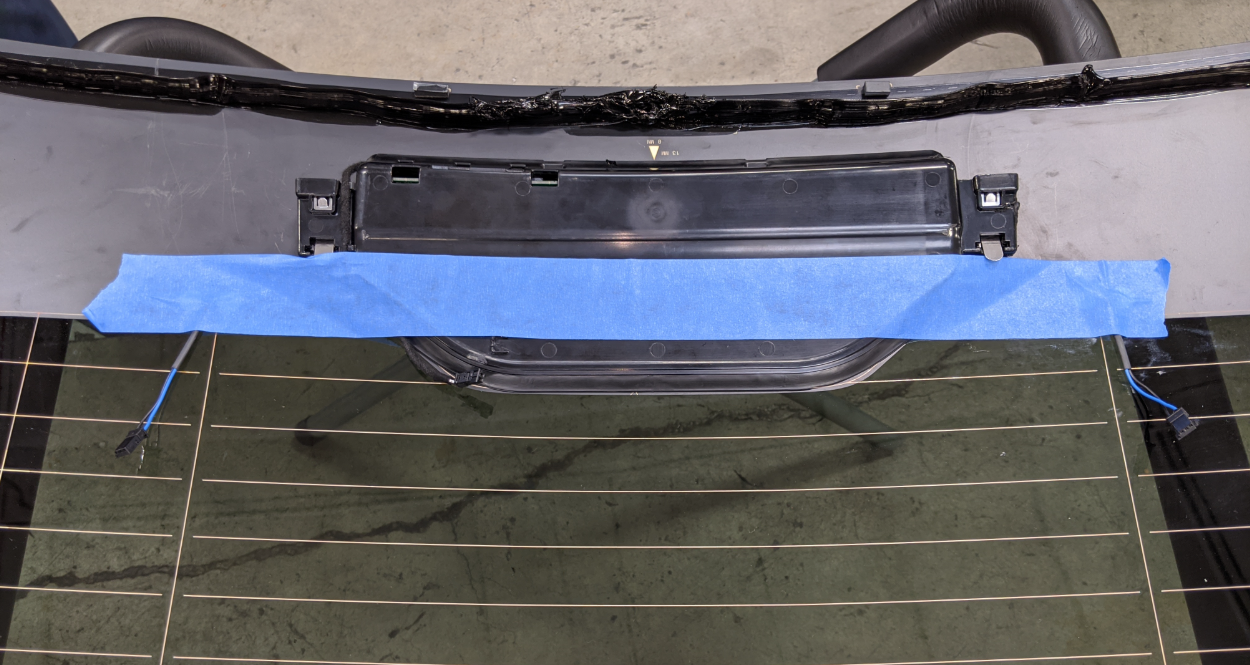

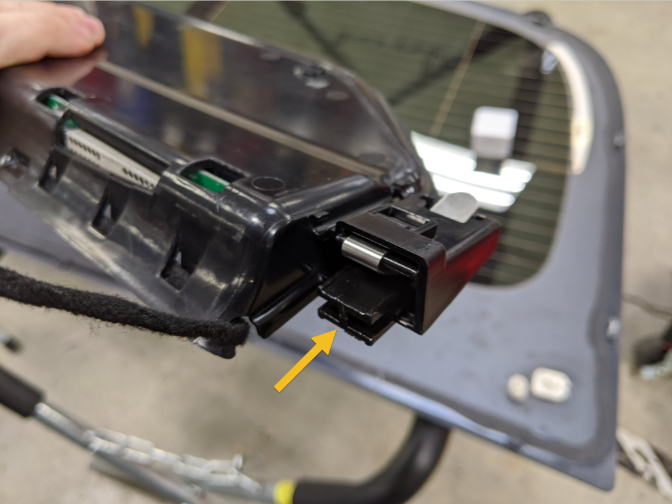

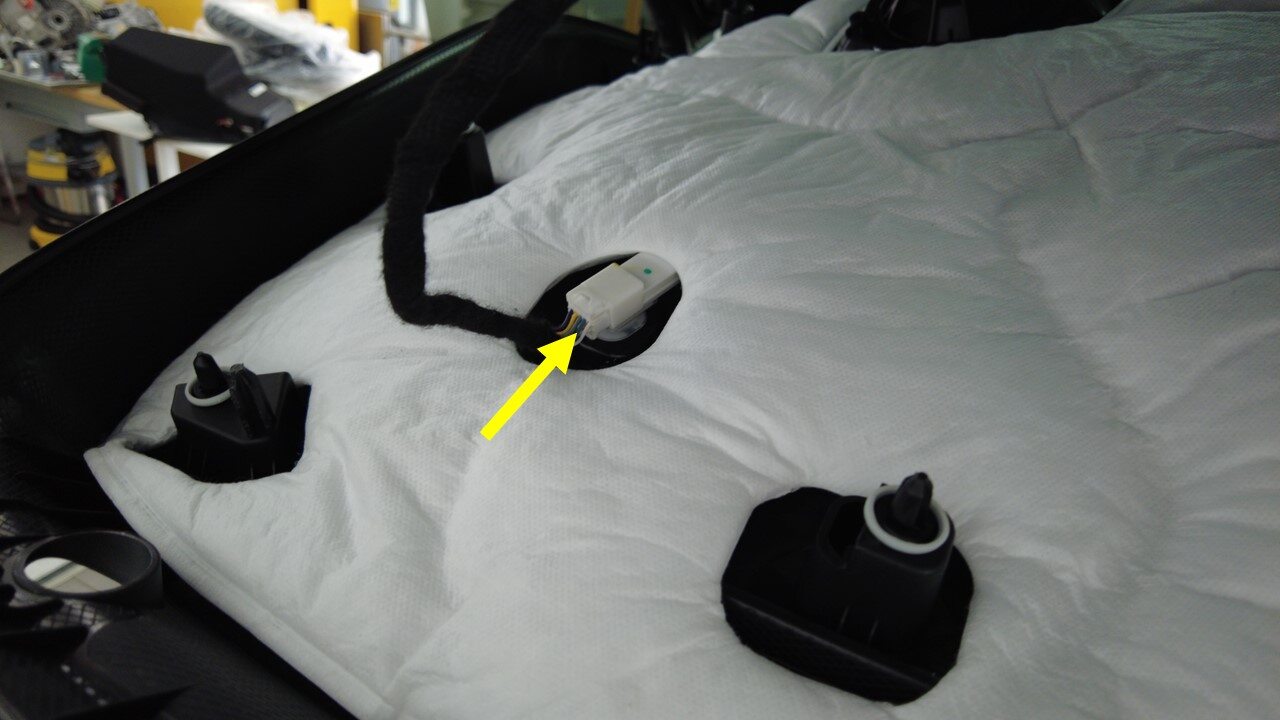

  8. 断开中央高位制动灯 (CHMSL) 连接器。

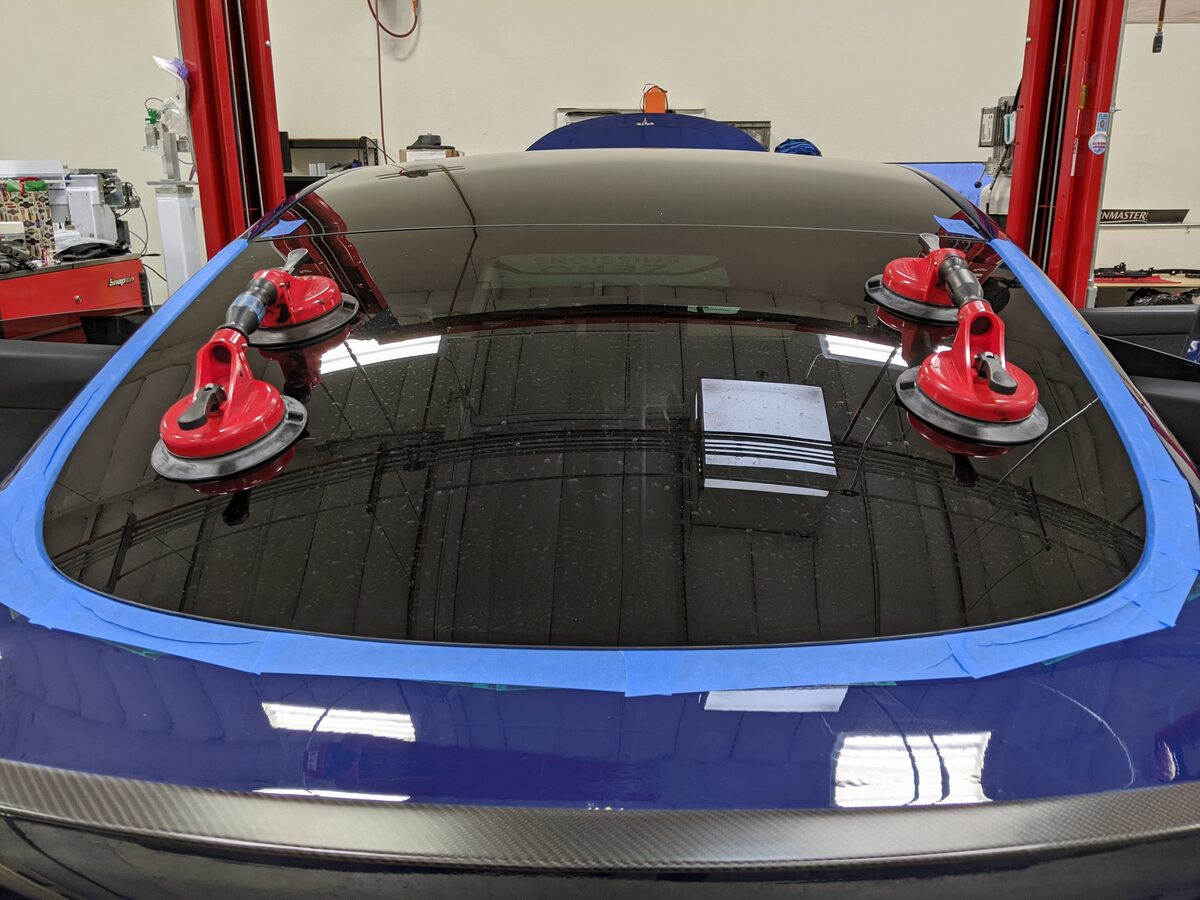

  9. 将双吸盘手柄固定在背光灯玻璃两侧。
    Informational PurposesAn informational icon, calling your attention
    如有必要,清洁吸盘吸附处玻璃。
  10. 打开掀背尾门。

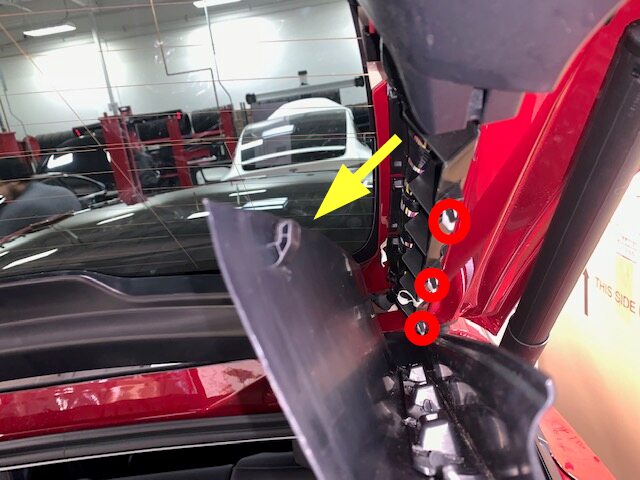

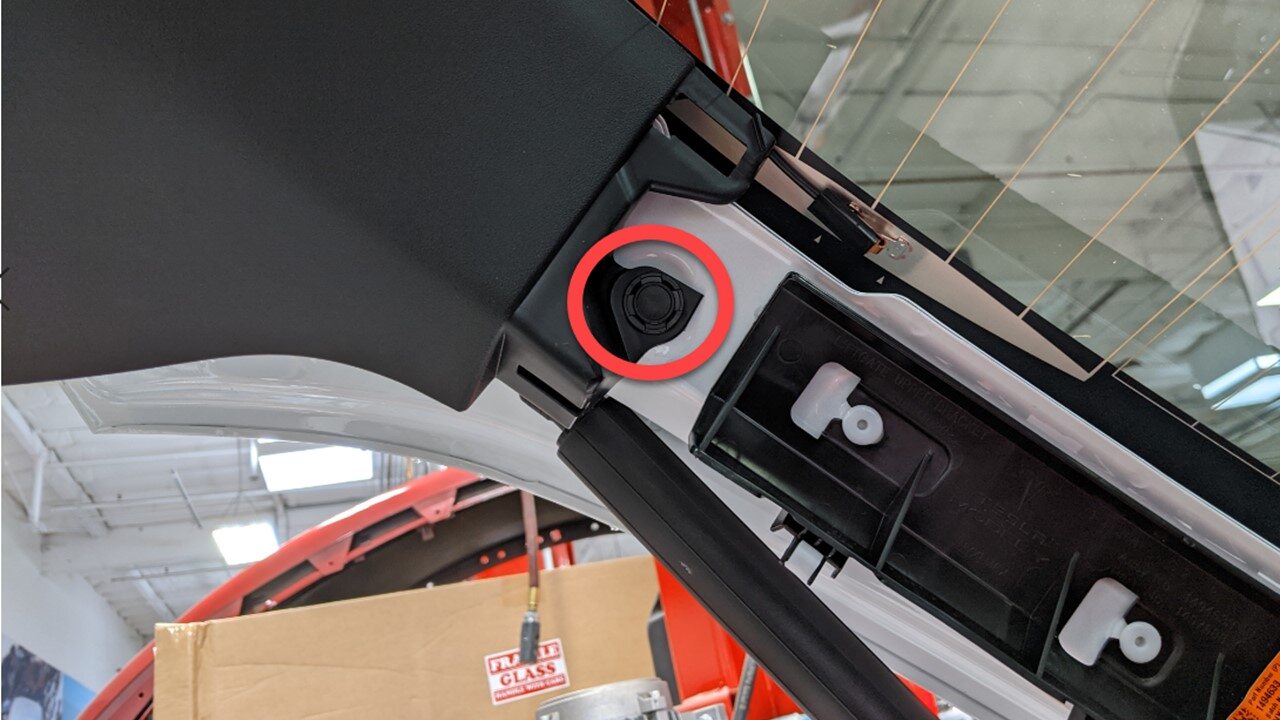

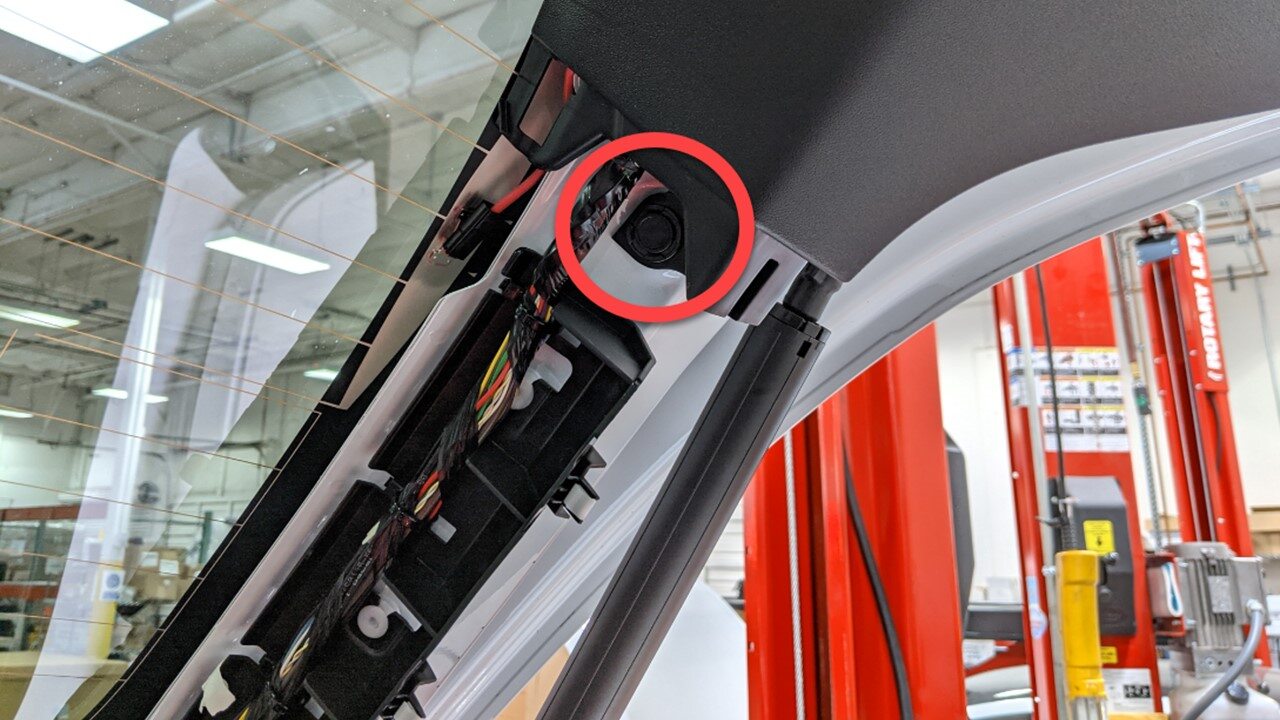

  11. 松开两侧的固定销(2 个),以便拆下玻璃。
  12. 松开两侧 H 型卡子,使其脱离背光灯玻璃。
    Informational PurposesAn informational icon, calling your attention
    2 个 H 型卡子;使用薄刮水刀附件并用车窗清洁剂润滑玻璃,以获得最佳效果。

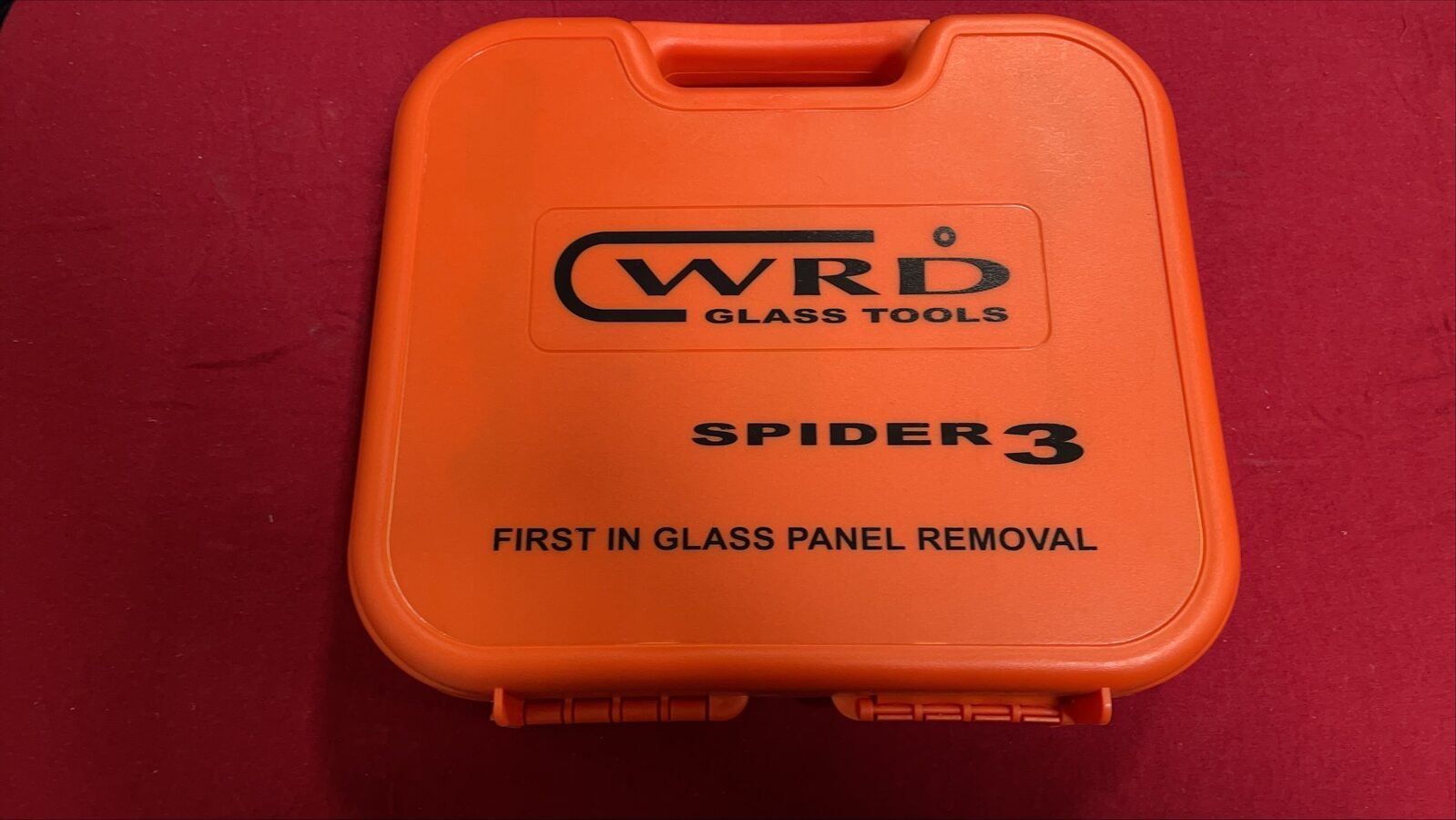

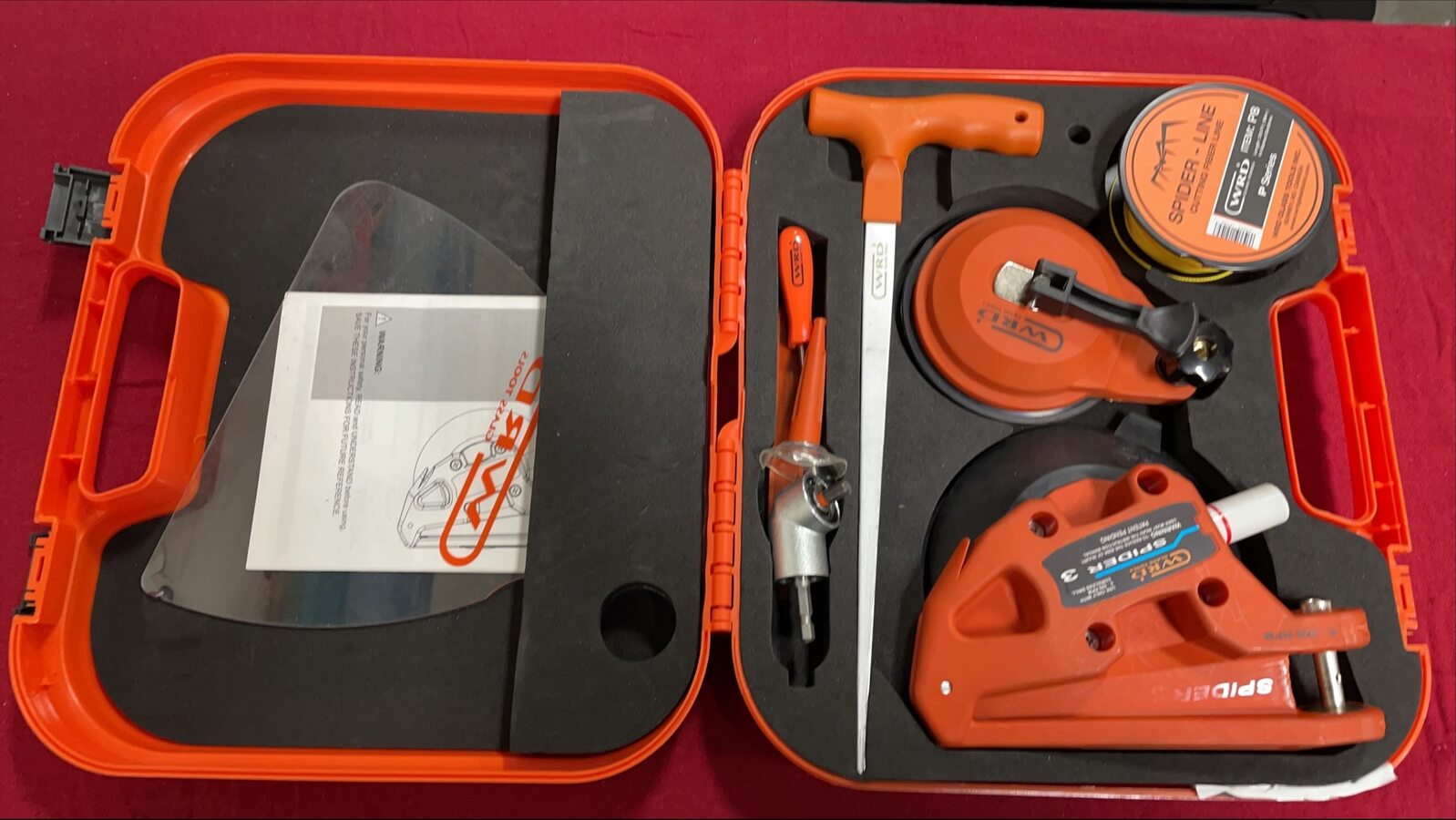

  13. 准备 WRD Spider 3 玻璃拆卸套件

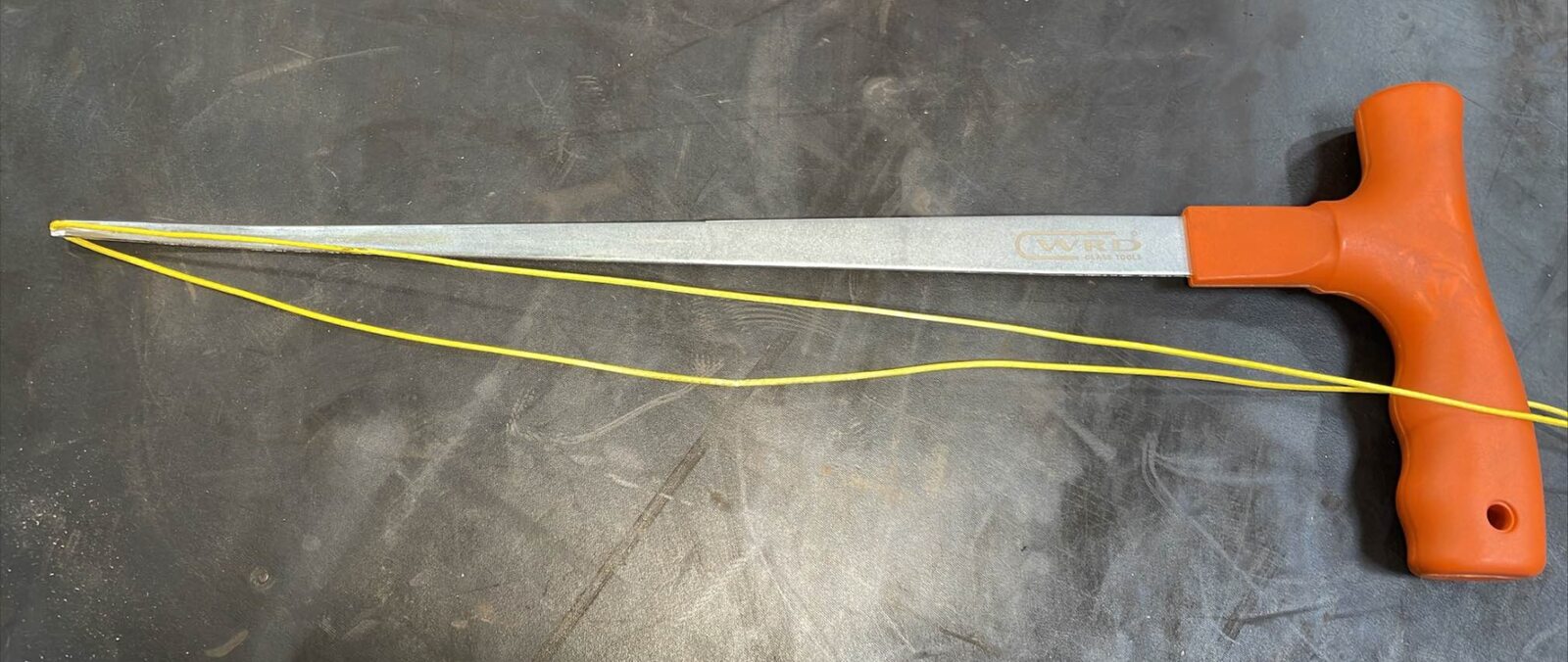

  14. 将切割线缠绕到穿线器上。

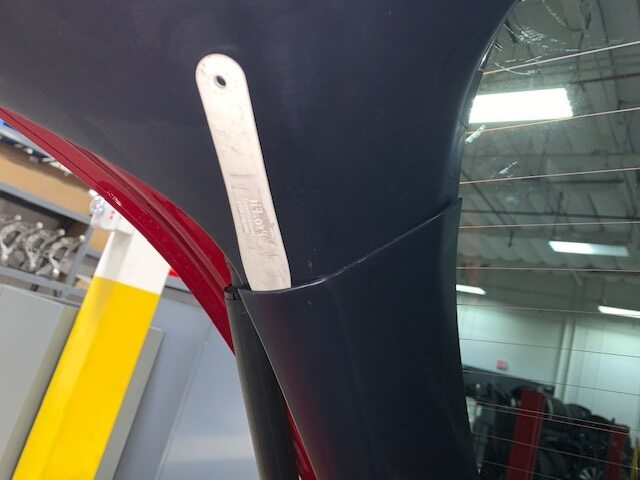

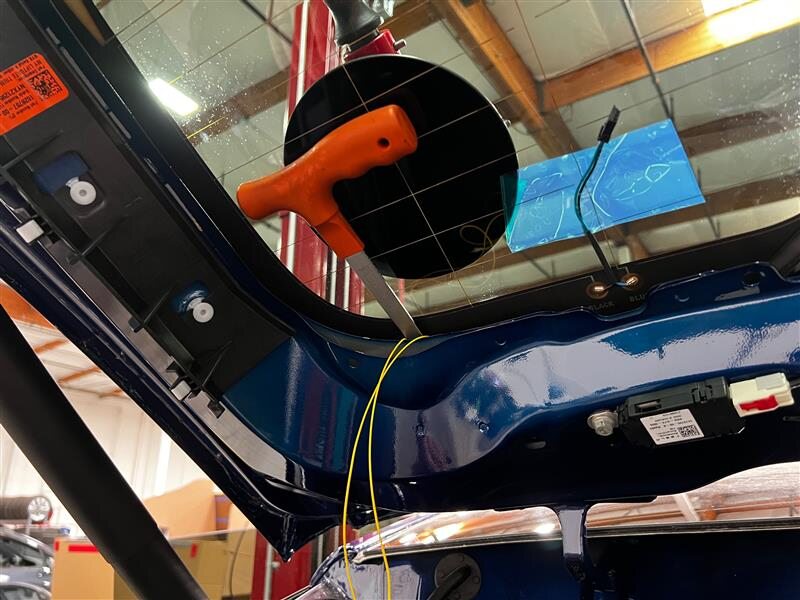

  15. 将工具插入后角处的车顶玻璃聚氨酯中。
    Informational PurposesAn informational icon, calling your attention
    操作时注意请勿损坏涂漆表面;请使用保护板。
  16. 拉出尼龙绳。
    Informational PurposesAn informational icon, calling your attention
    确保拉出的绳子足够长,能够包裹玻璃四周;绳子两端可以留在车辆内部,无需完全穿过。
  17. 将锚固点连接到背光灯玻璃总成内部并紧固线缆。

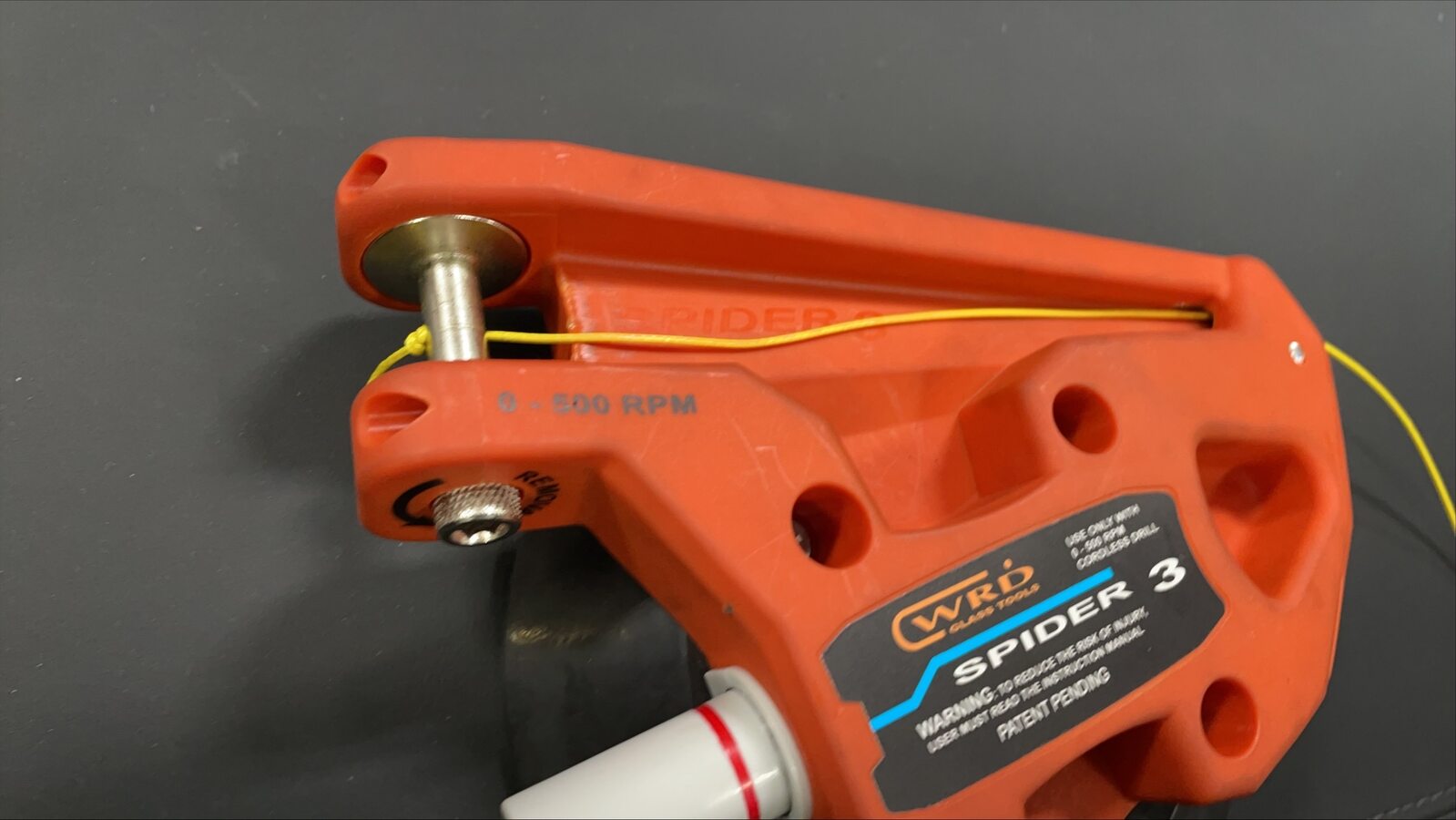

  18. 将线缆内侧固定到 spider 切割工具。
    Informational PurposesAn informational icon, calling your attention

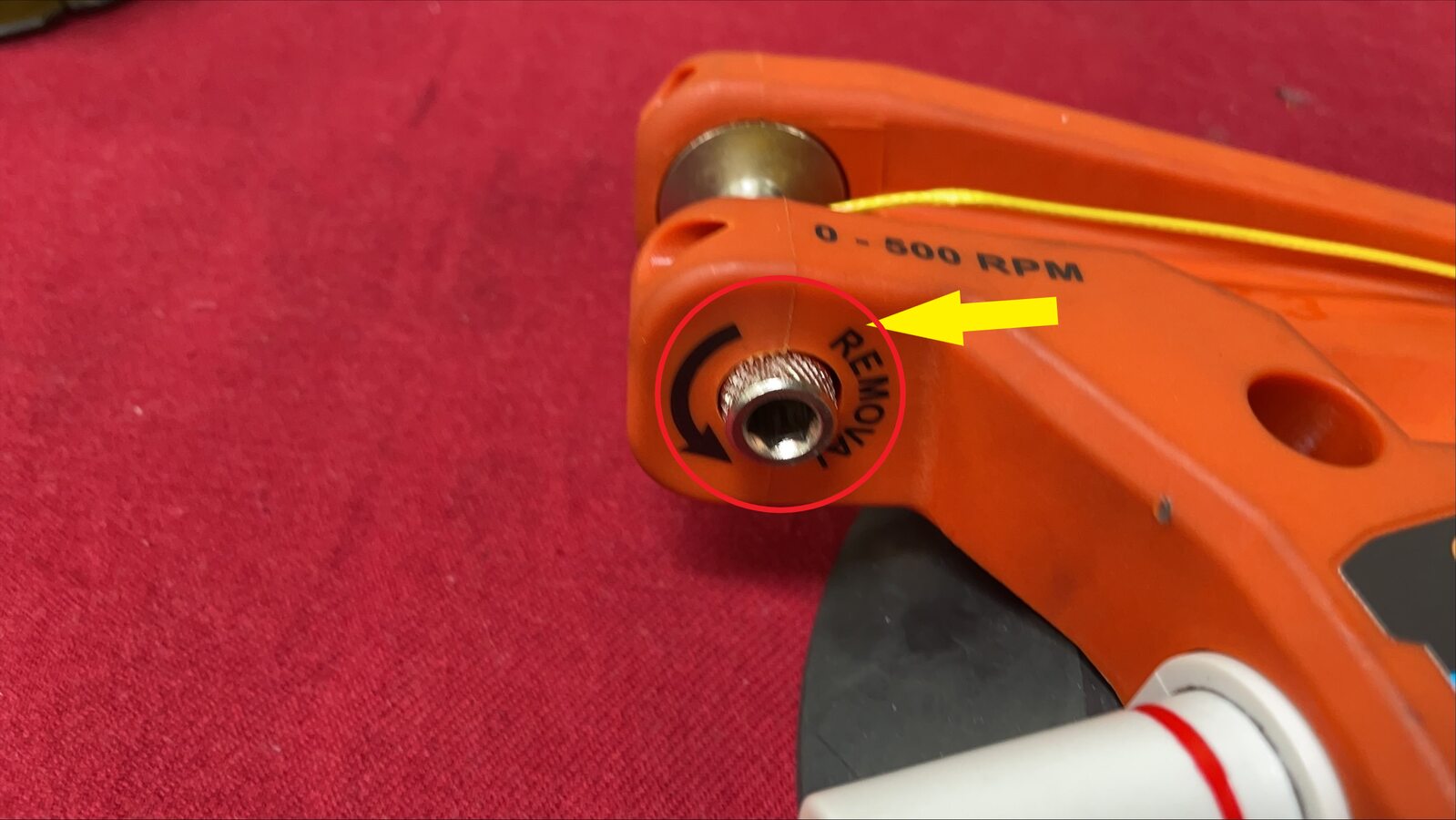

    按照 spider 工具的说明,将线缆穿过切割工具开口并打结以固定到位;如果未按正确方向转动主轴,将会损坏切割工具。

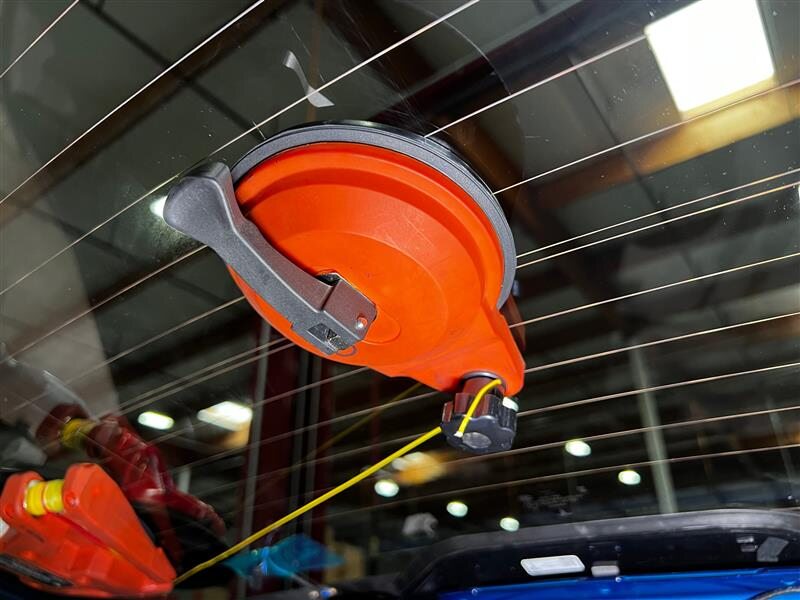

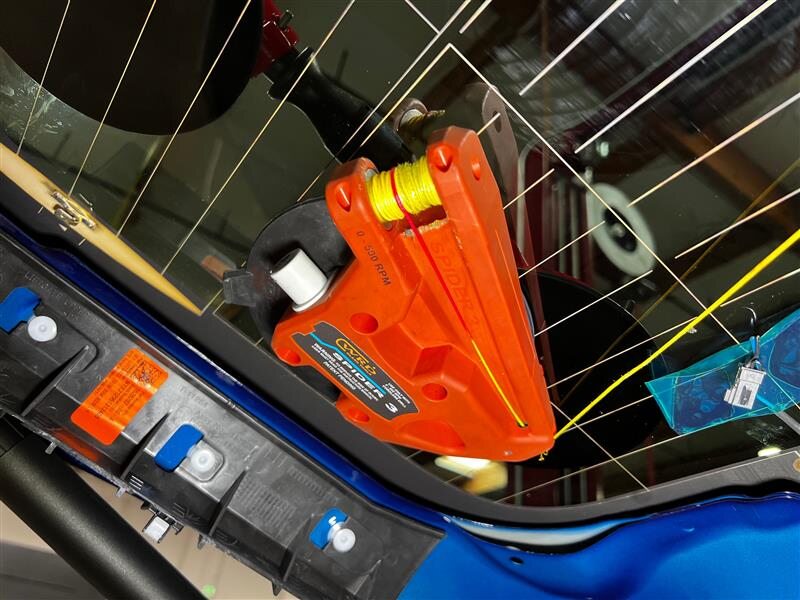

  19. 将 Spider 切割工具固定到固定车顶玻璃总成内侧。
    Informational PurposesAn informational icon, calling your attention
    注意切割线的走向;确保线缆在大滑轮上方弯曲并保持 90 度角。
  20. 将直角螺丝刀固定到电钻。

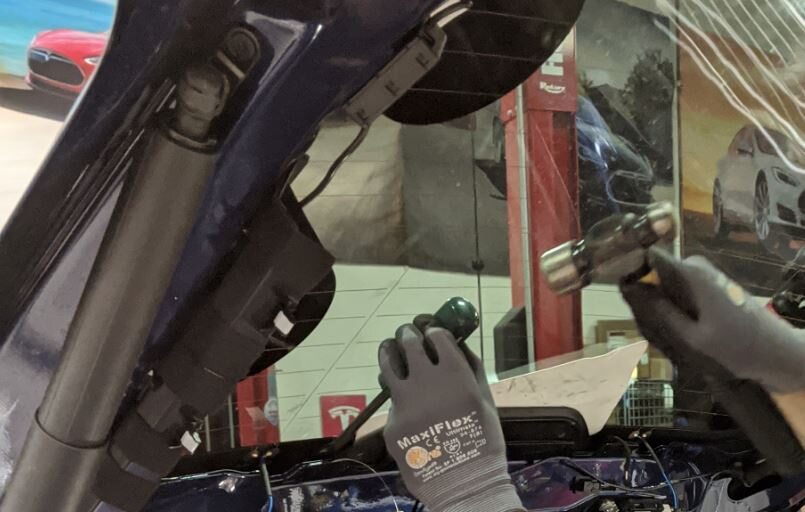

  21. 使用电钻切开玻璃周围的聚氨酯。
    Informational PurposesAn informational icon, calling your attention
    建议使用护板或饰板工具施加压力;如果线缆卡住,将其向后拉动以从固定销下松开;线缆卡住时,也可以试着交换锚固和切割工具的位置。

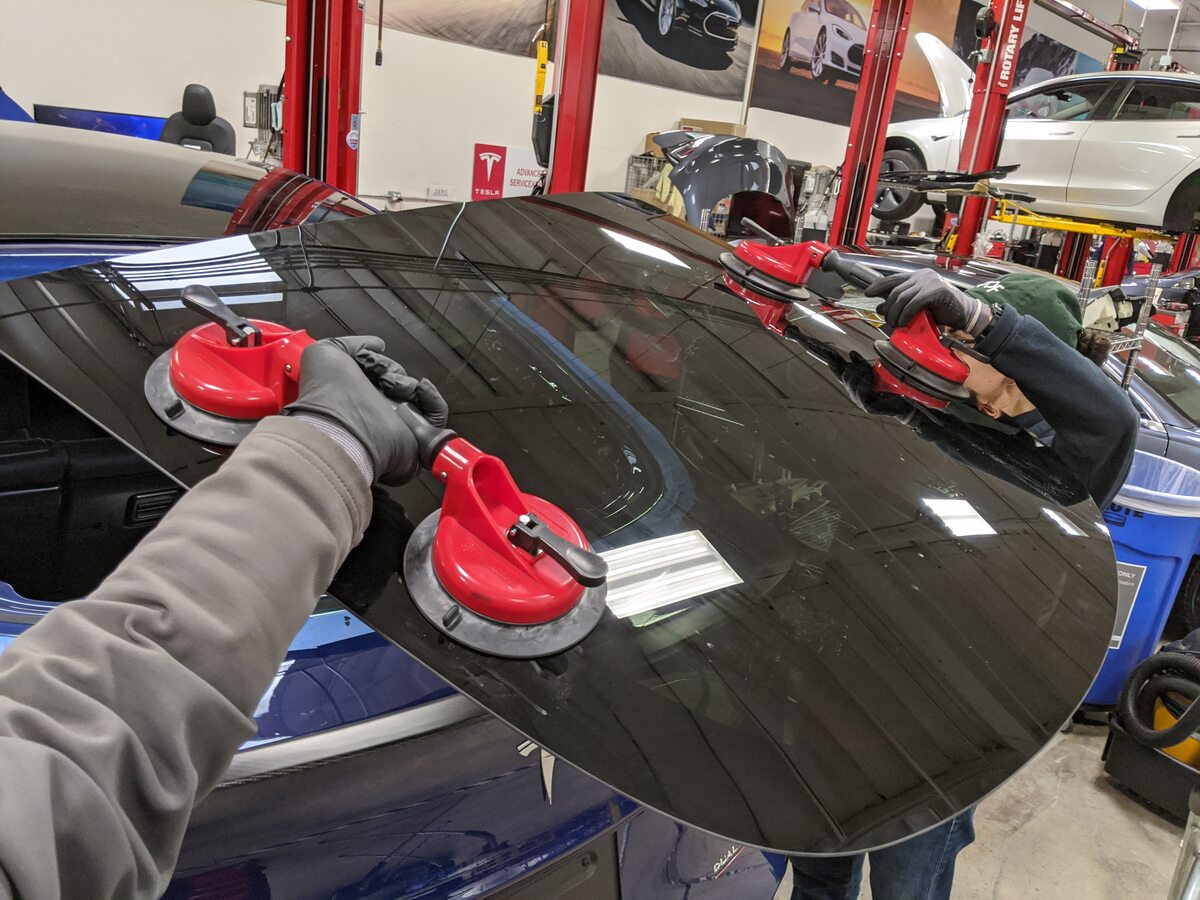

  22. 将背光灯总成从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    2 个吸盘手柄;建议寻求他人协助;从车内向上提起玻璃,以便将其拆下;上锁前,先降下后备箱。

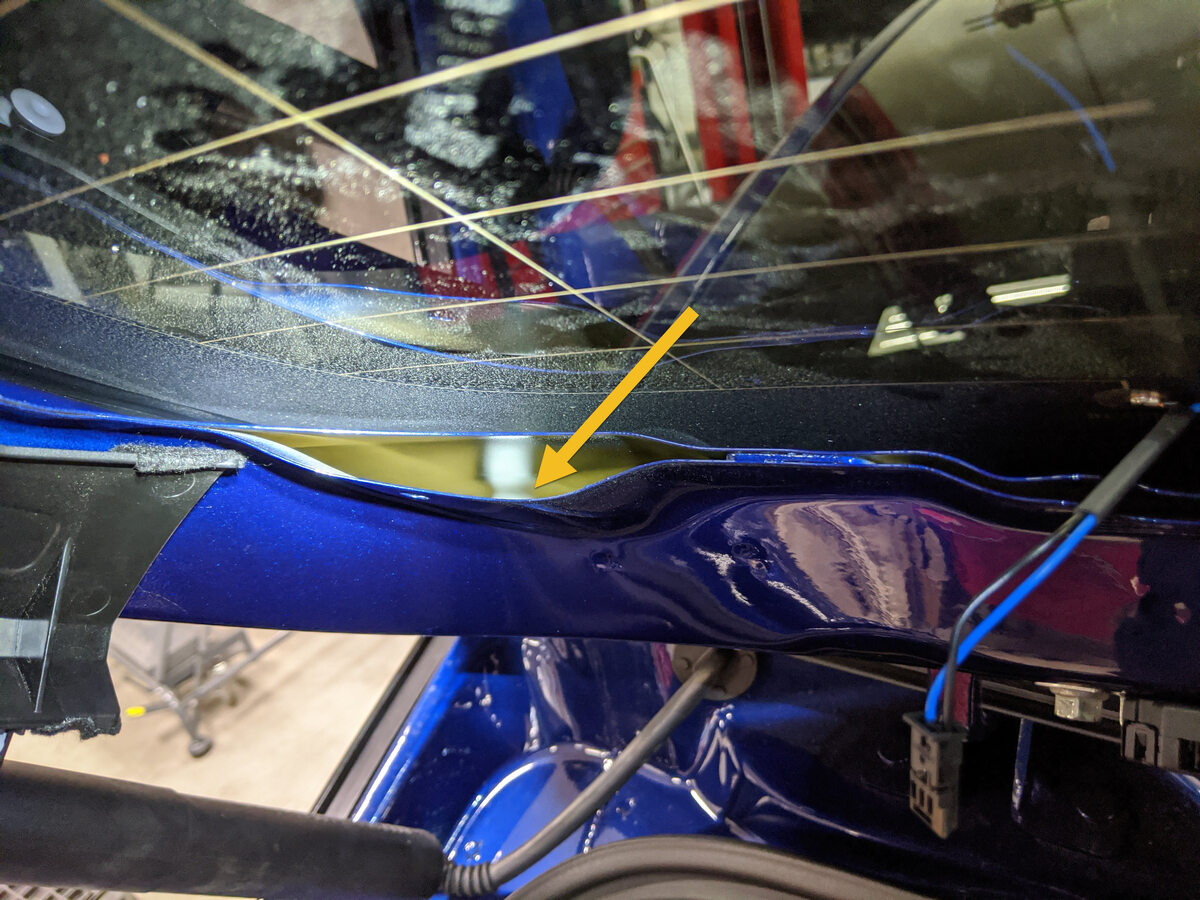

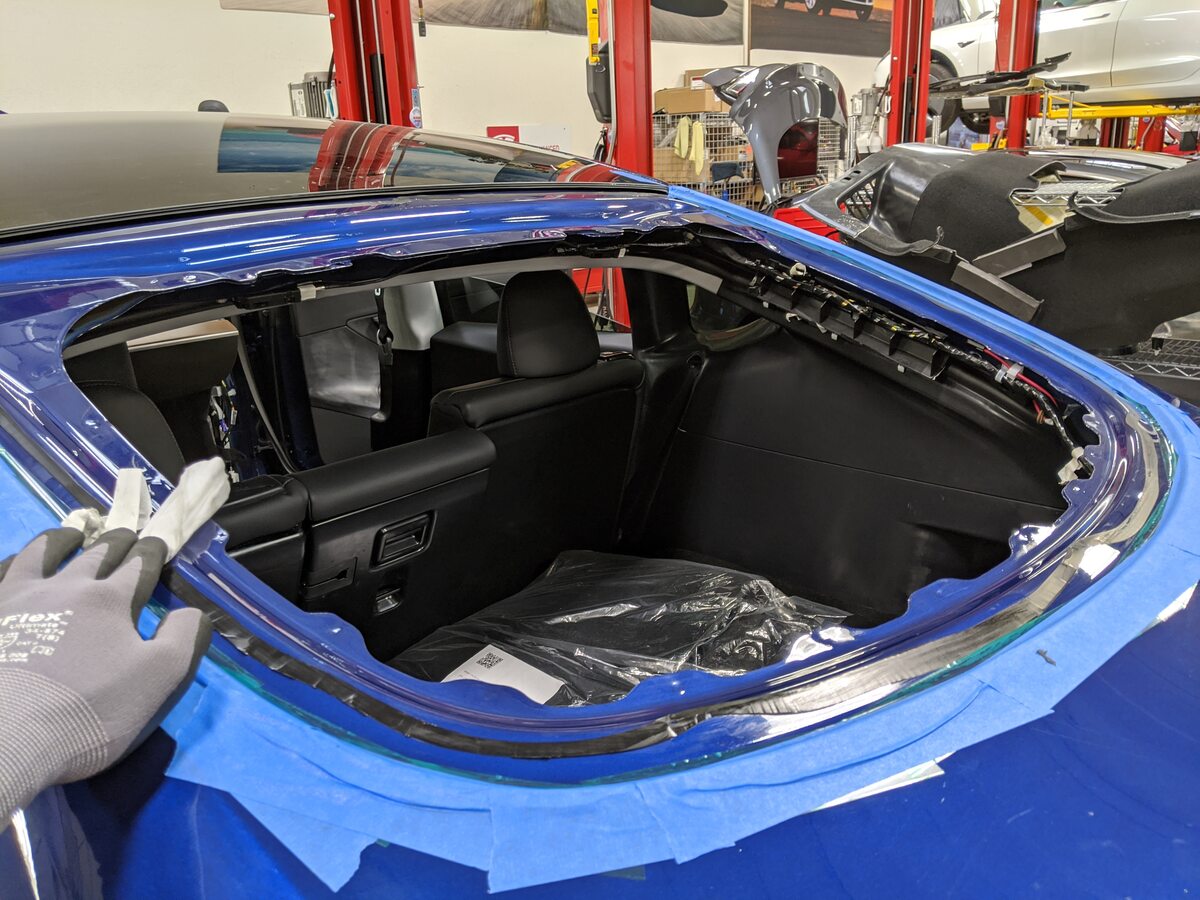

  23. 清除车身上的固定销和任何其他碎屑。
    Informational PurposesAn informational icon, calling your attention
    可能需要使用车间气源清除细小碎屑。

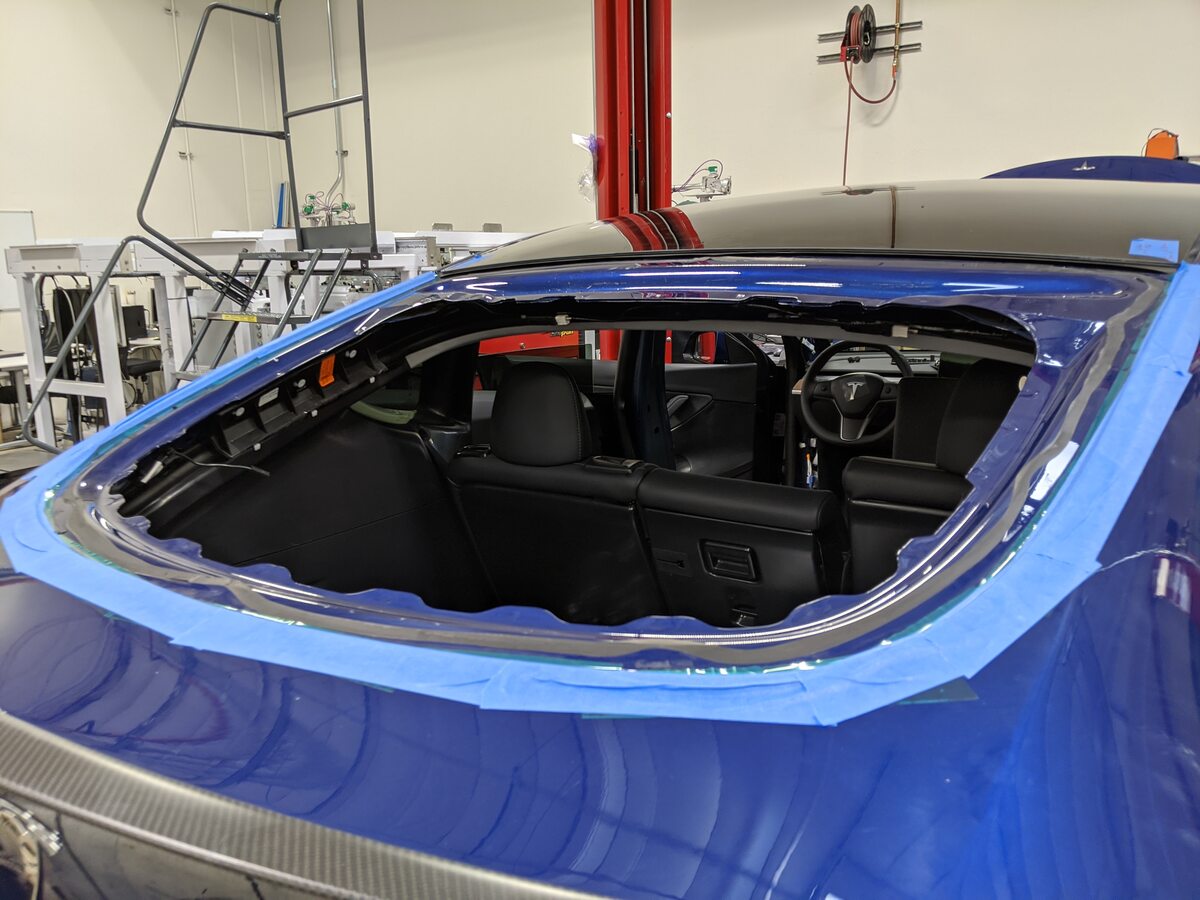

  24. 清除掀背尾门主体上剩余的聚氨酯。
    Informational PurposesAn informational icon, calling your attention

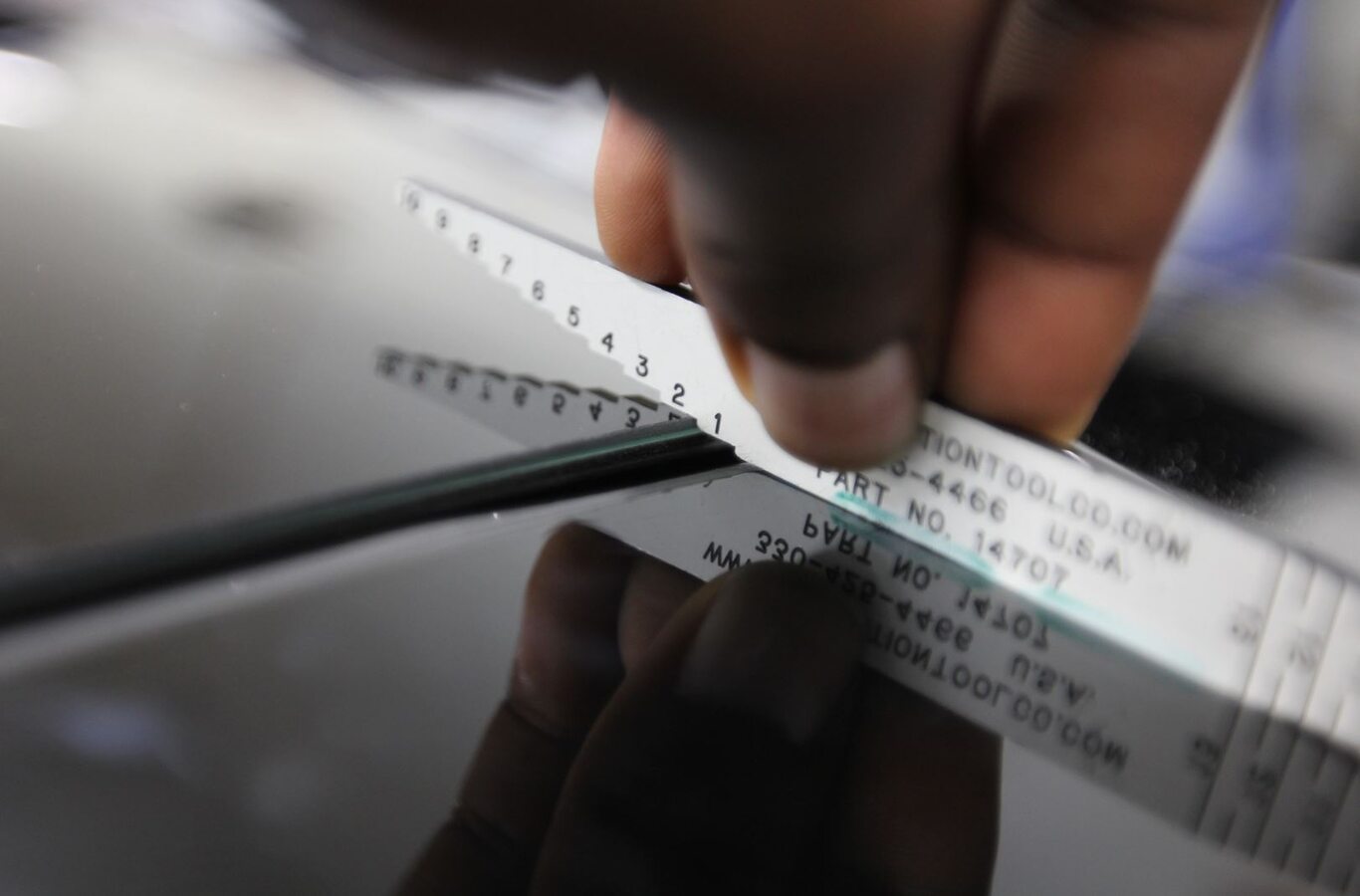

    确保残留聚氨酯的厚度不超过 1 毫米。
  25. 清除背光灯总成上剩余的聚氨酯。

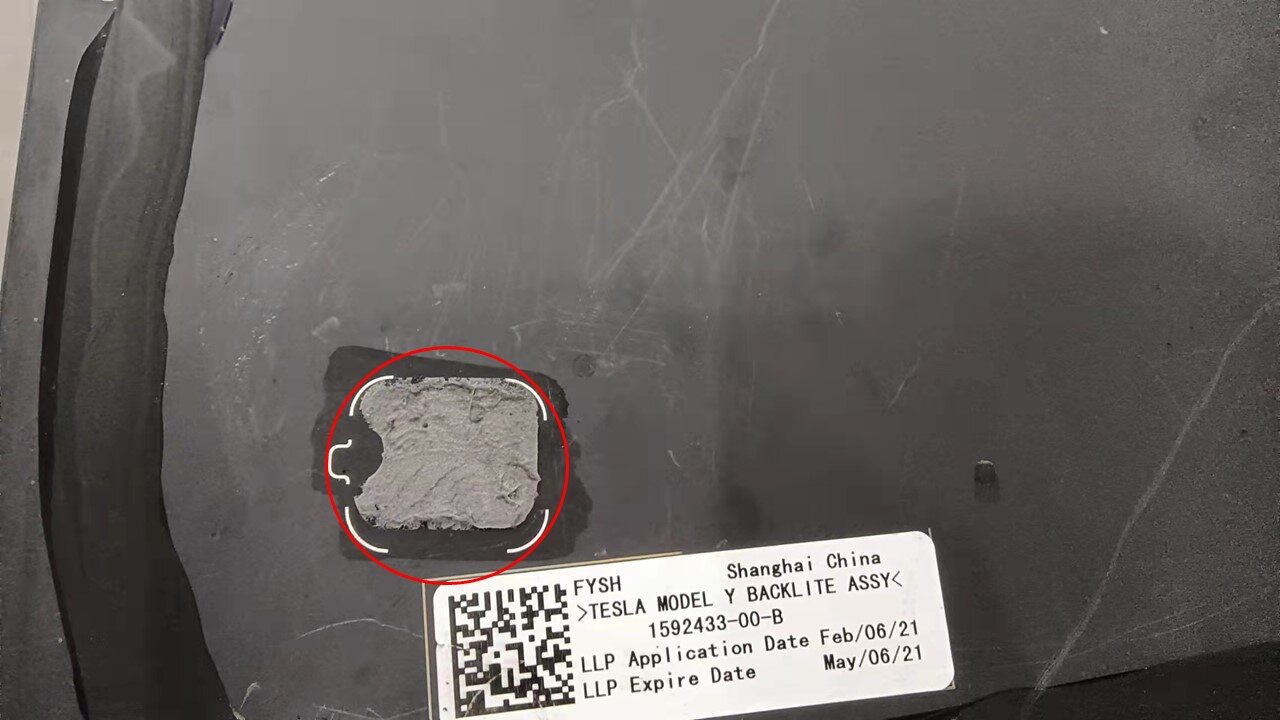

  26. 清洁定位器上的双面胶带残留物。
    Informational PurposesAn informational icon, calling your attention
    如有必要,可使用橡皮轮。

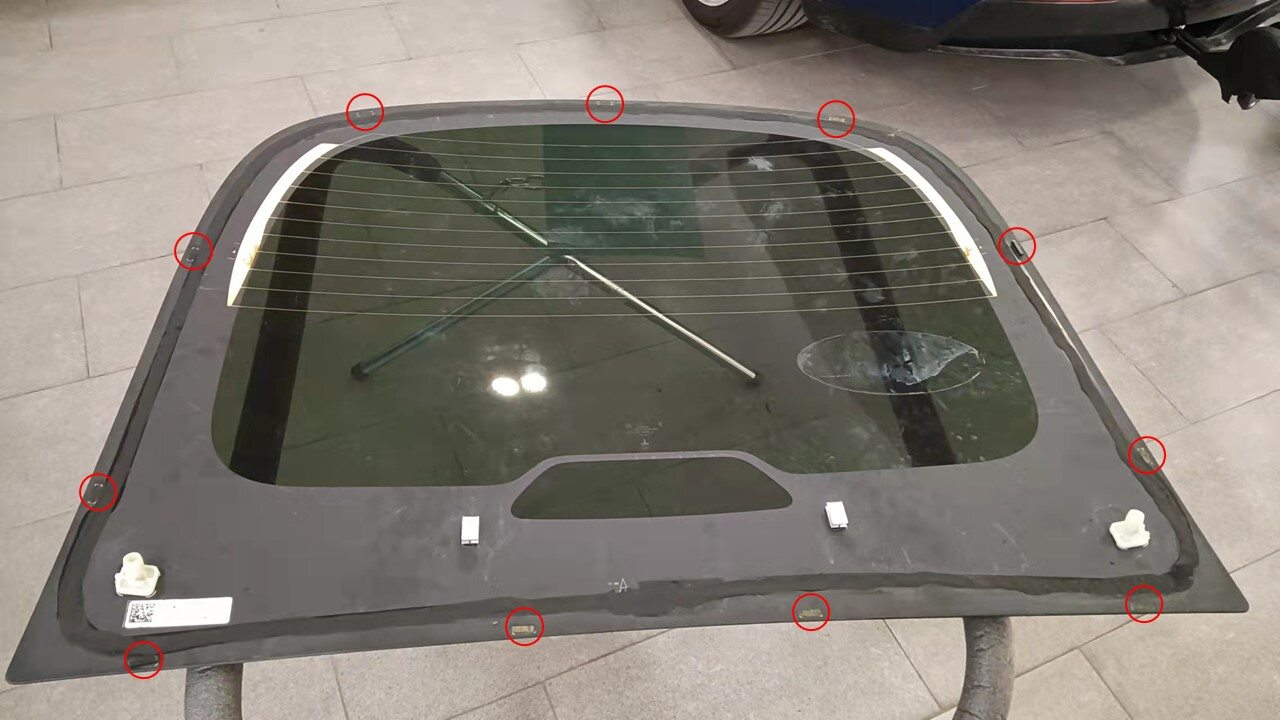

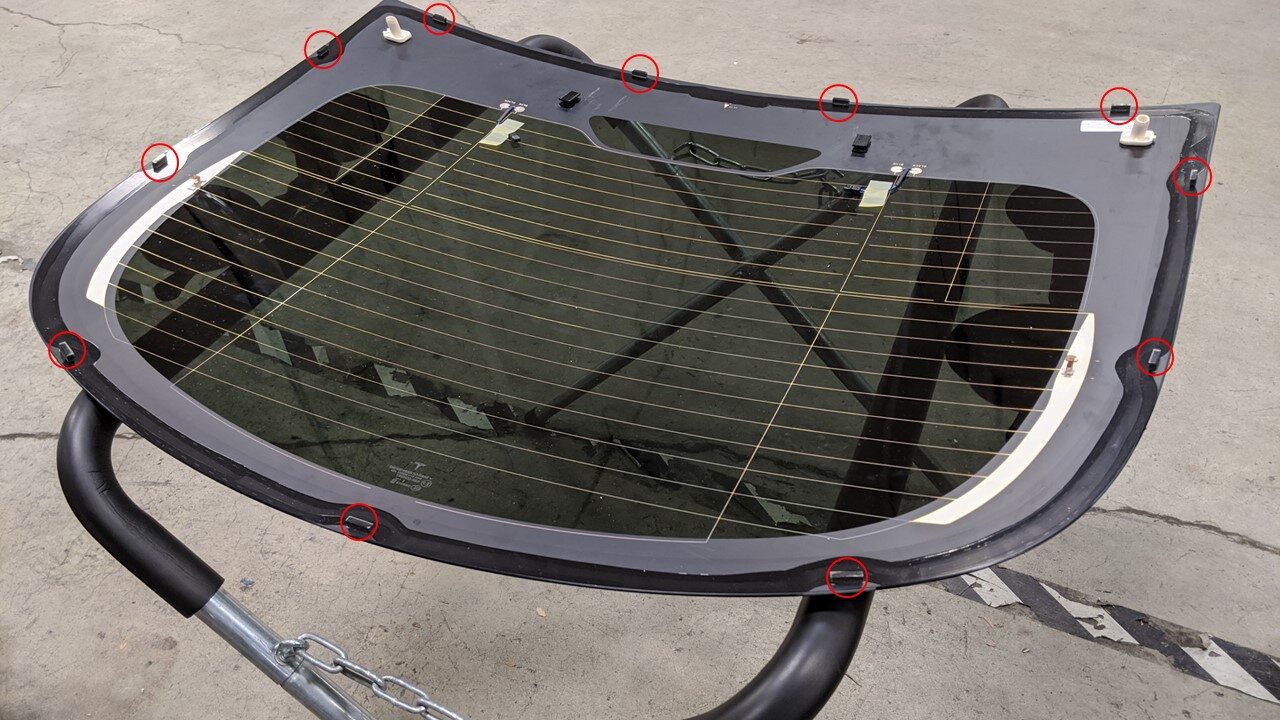

  27. 拆卸所有隔垫(11 个)。

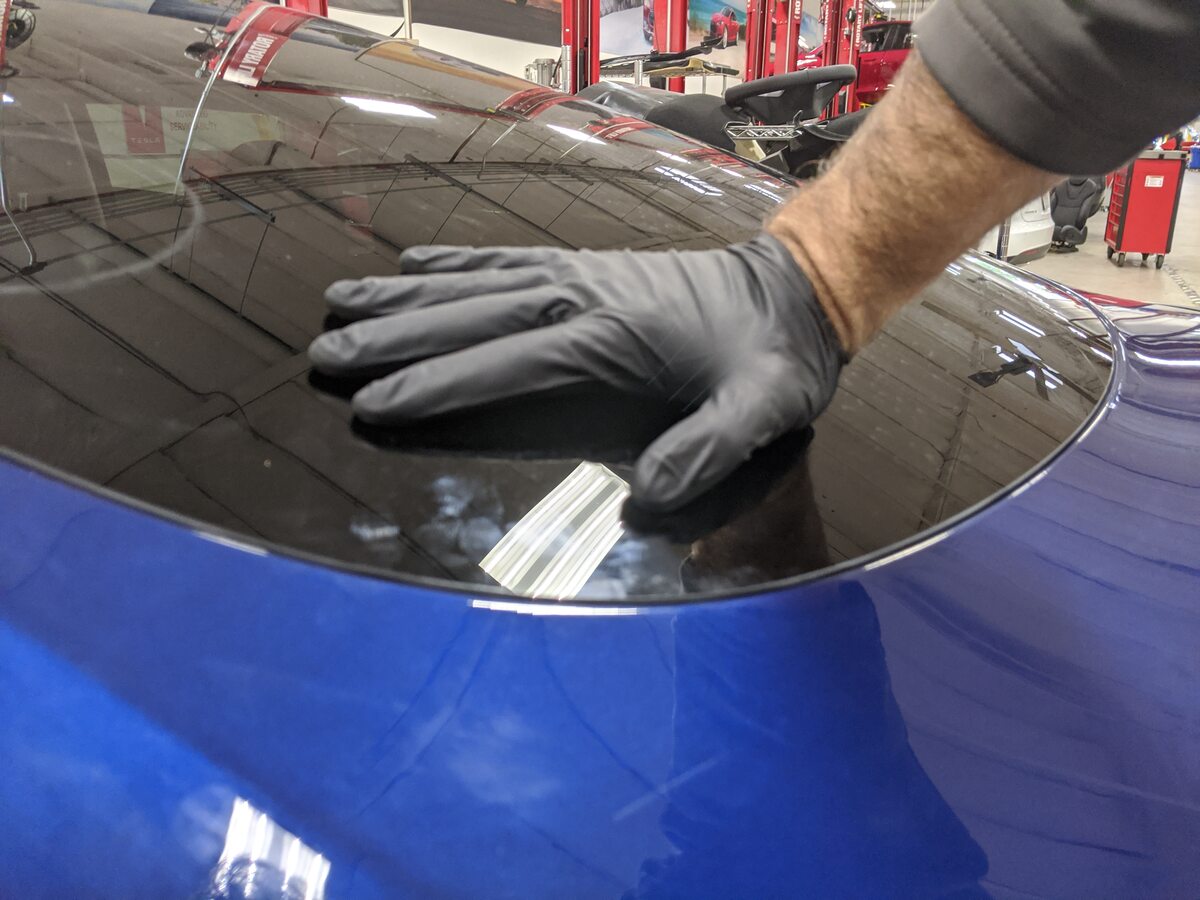

  28. 使用异丙醇 (IPA) 湿巾清洁所有接合面。
    Informational PurposesAn informational icon, calling your attention

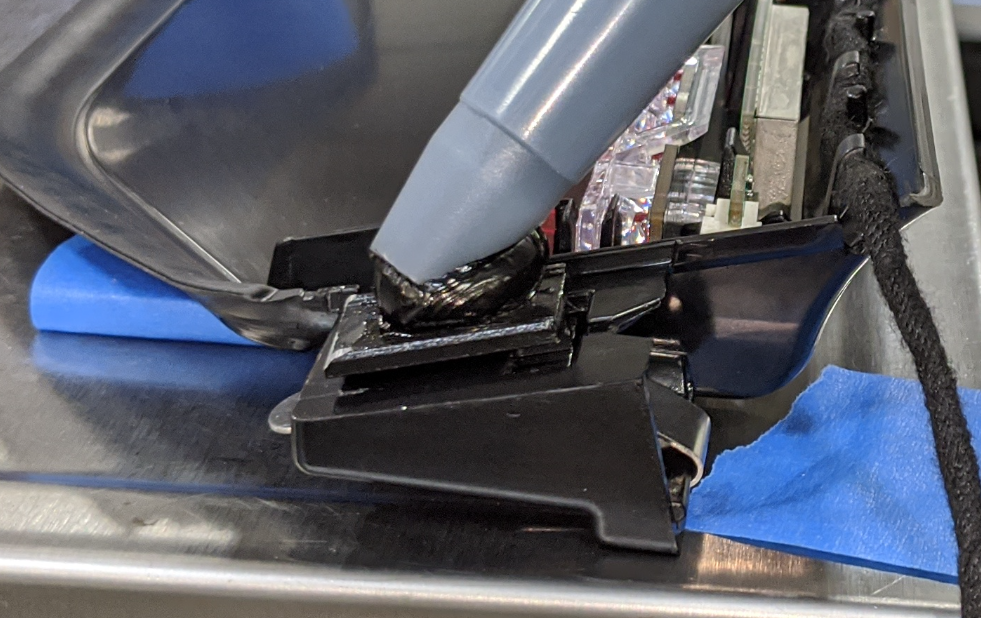

    清除中央高位制动灯 (CHMSL) 下的任何可见指印或标记。
  29. 将定位器安装到背光灯玻璃上。
  30. 将隔垫安装到背光灯玻璃上。

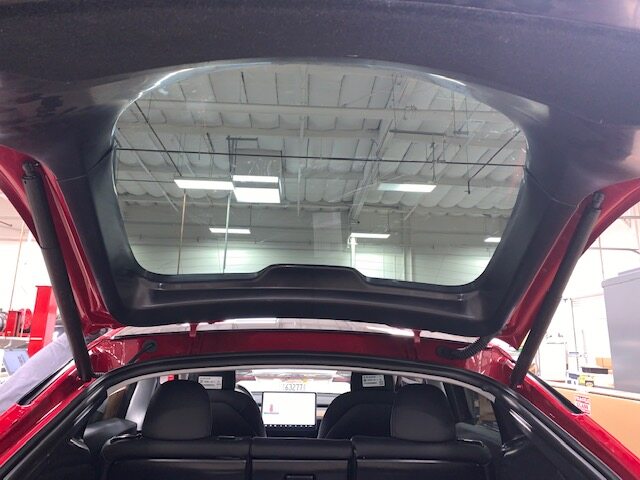

  31. 将背光灯玻璃试装到掀背尾门上。
    Informational PurposesAn informational icon, calling your attention
    建议寻求他人协助。
  32. 检查掀背尾门玻璃间隙和平齐度。
    Informational PurposesAn informational icon, calling your attention
    记下各个需调节点;请参阅面板定位规格了解最新规格。

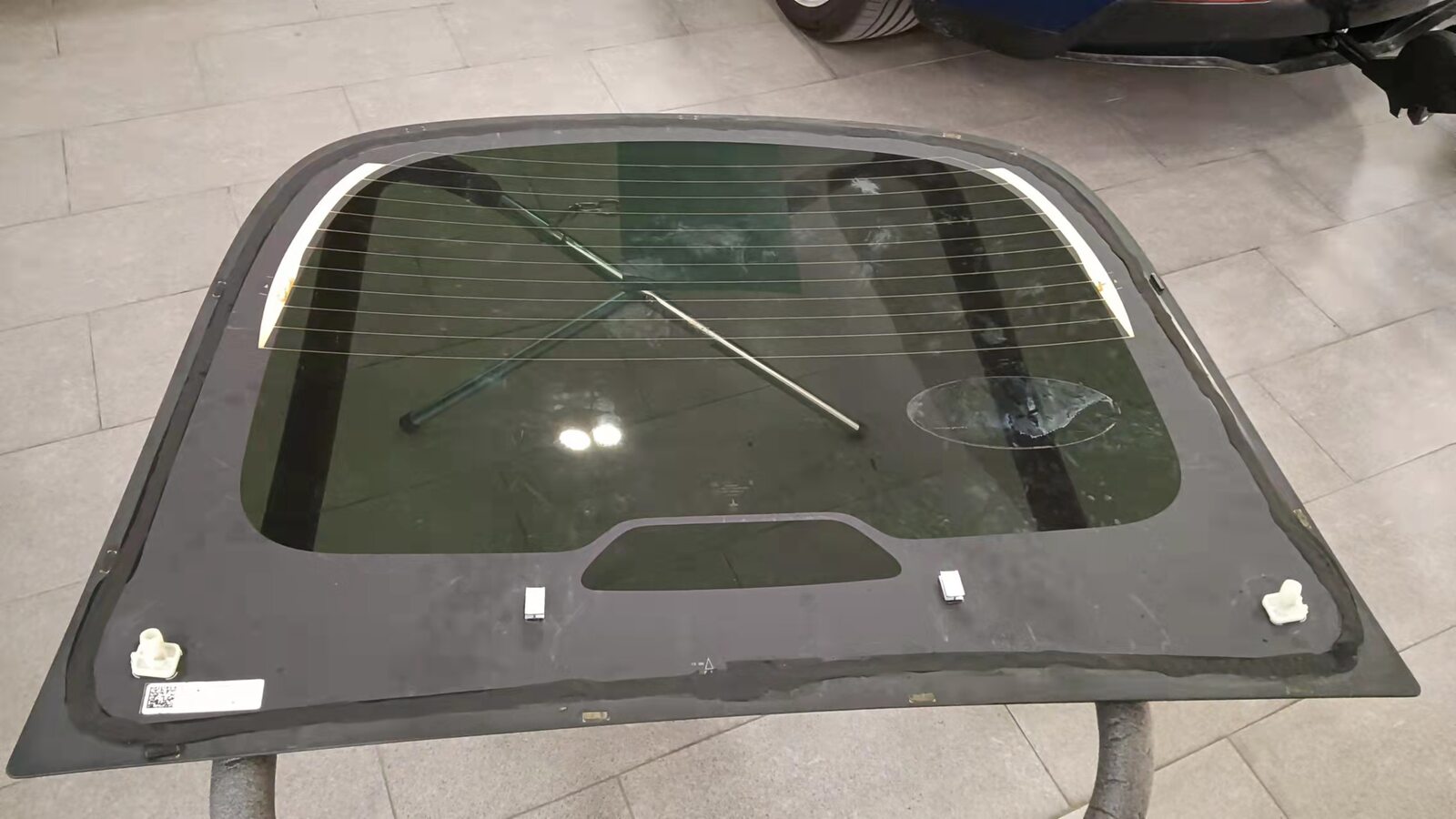

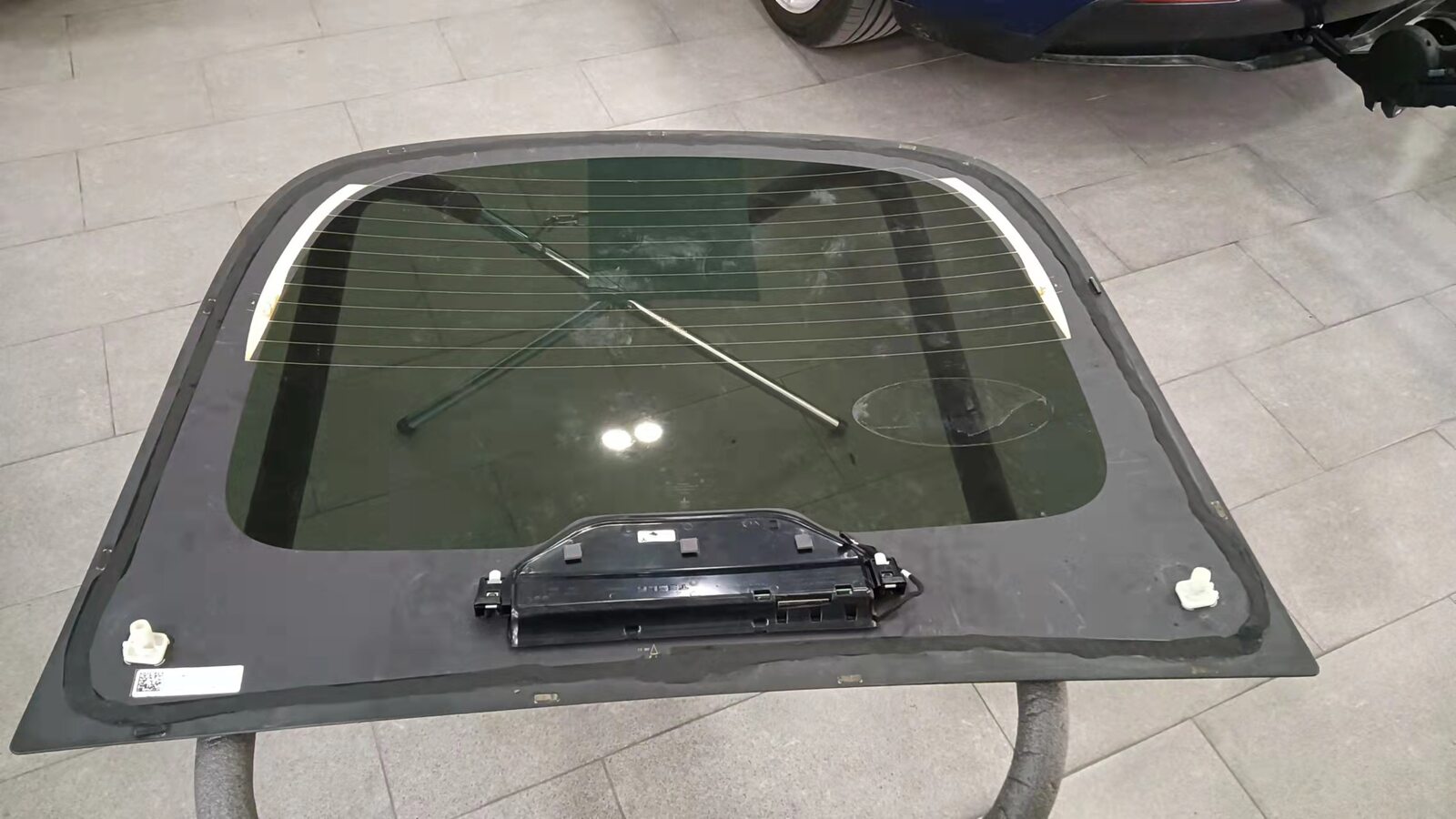

  33. 拆卸玻璃并将其倒置在支架上。

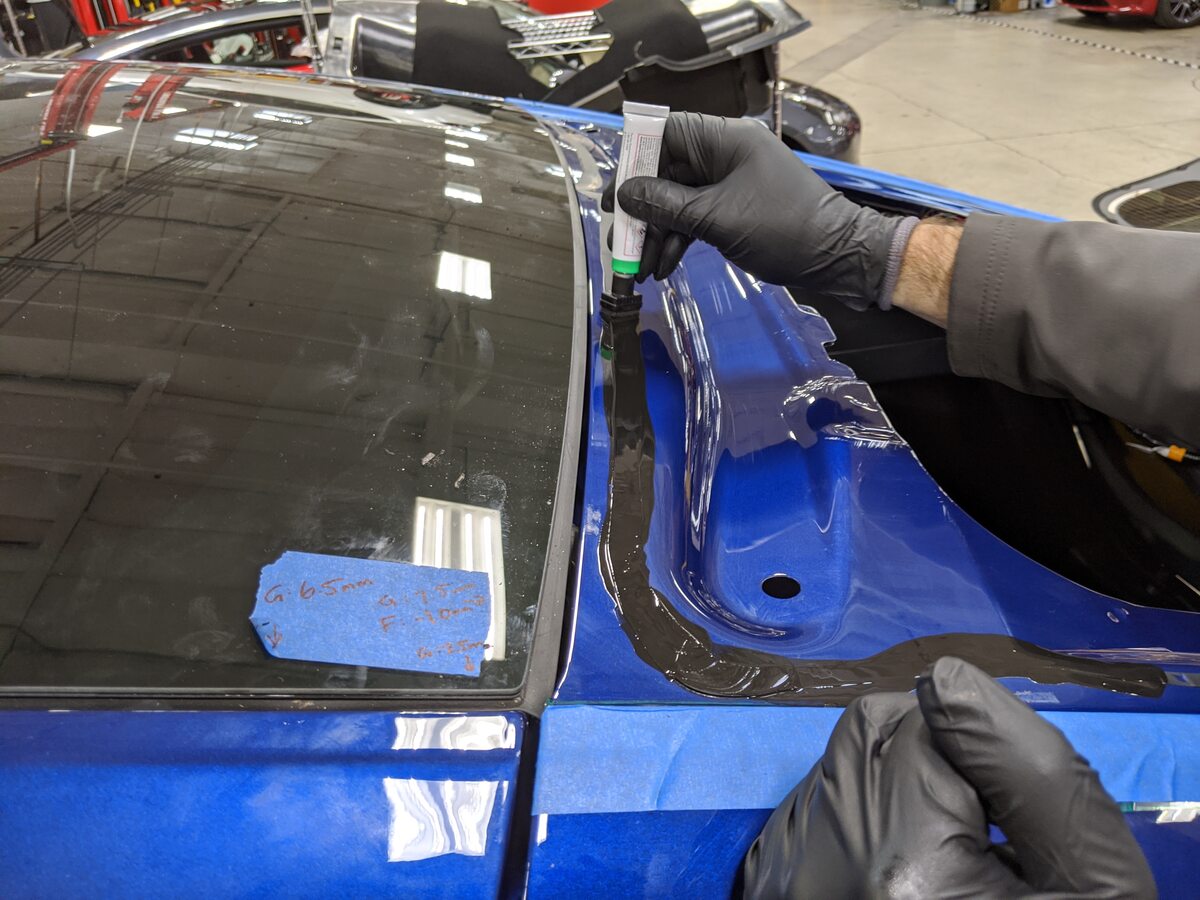

  34. 沿聚氨酯路径在掀背尾门上涂抹聚氨酯底漆。
    Informational PurposesAn informational icon, calling your attention
    在涂抹聚氨酯前,等待底漆风干 2 分钟。

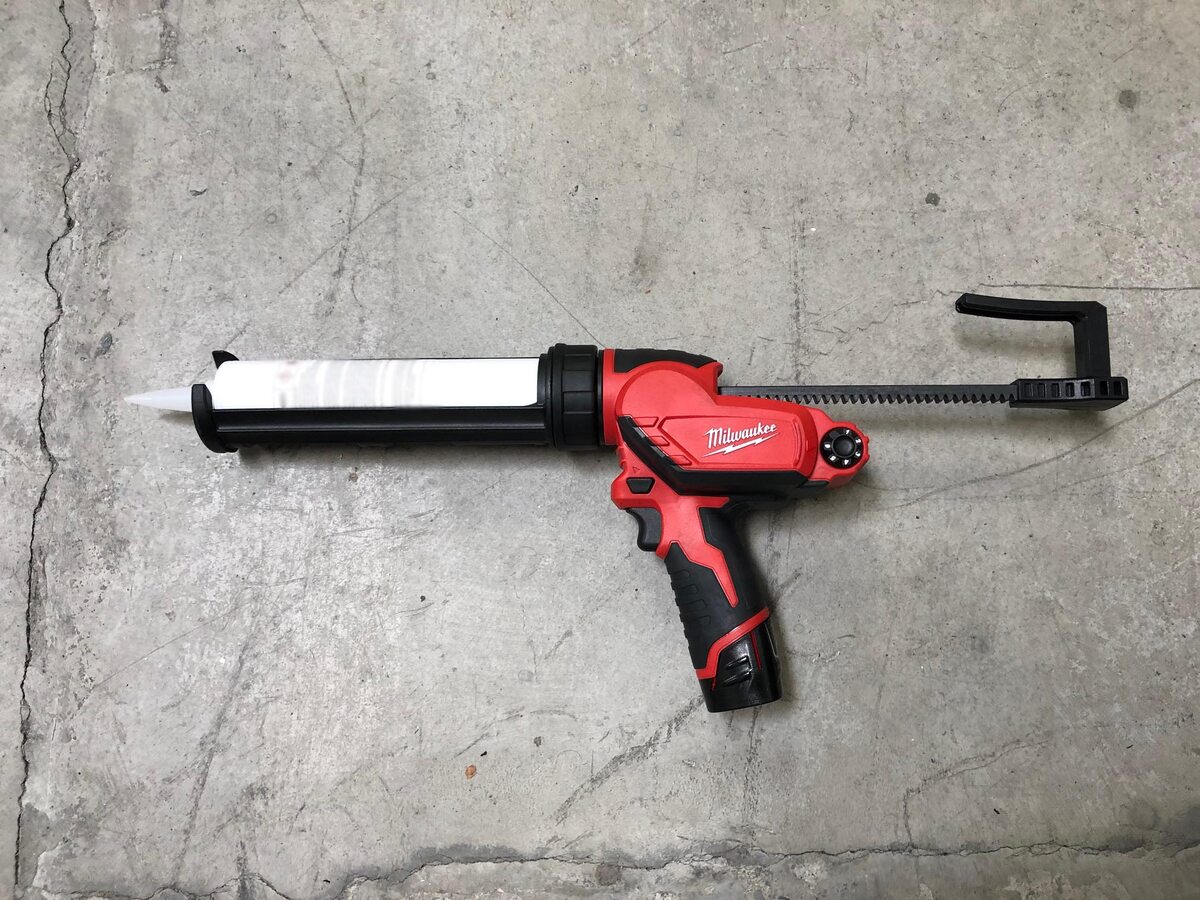

  35. 准备填缝枪和聚氨酯。
    Informational PurposesAn informational icon, calling your attention
    开口宽度必须为 8 毫米,高度必须为 13 毫米。
  36. 沿着底漆路径在背光灯玻璃上涂抹聚氨酯。
    Informational PurposesAn informational icon, calling your attention
    填充所有间隙并平滑聚氨酯上的任何凸起,确保胶条均匀一致。
  37. 翻转后背光灯玻璃,将其安装到车辆上。
    Informational PurposesAn informational icon, calling your attention
    建议寻求他人协助。

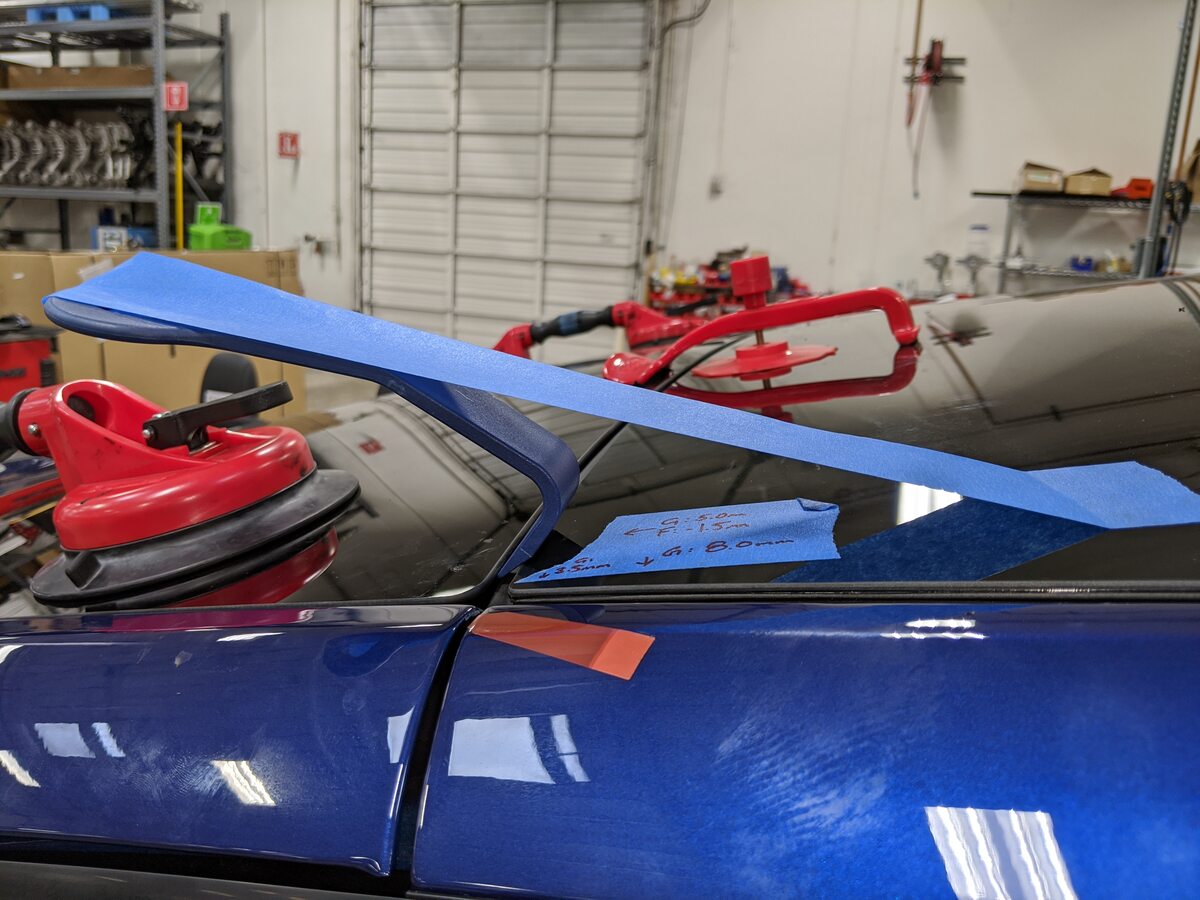

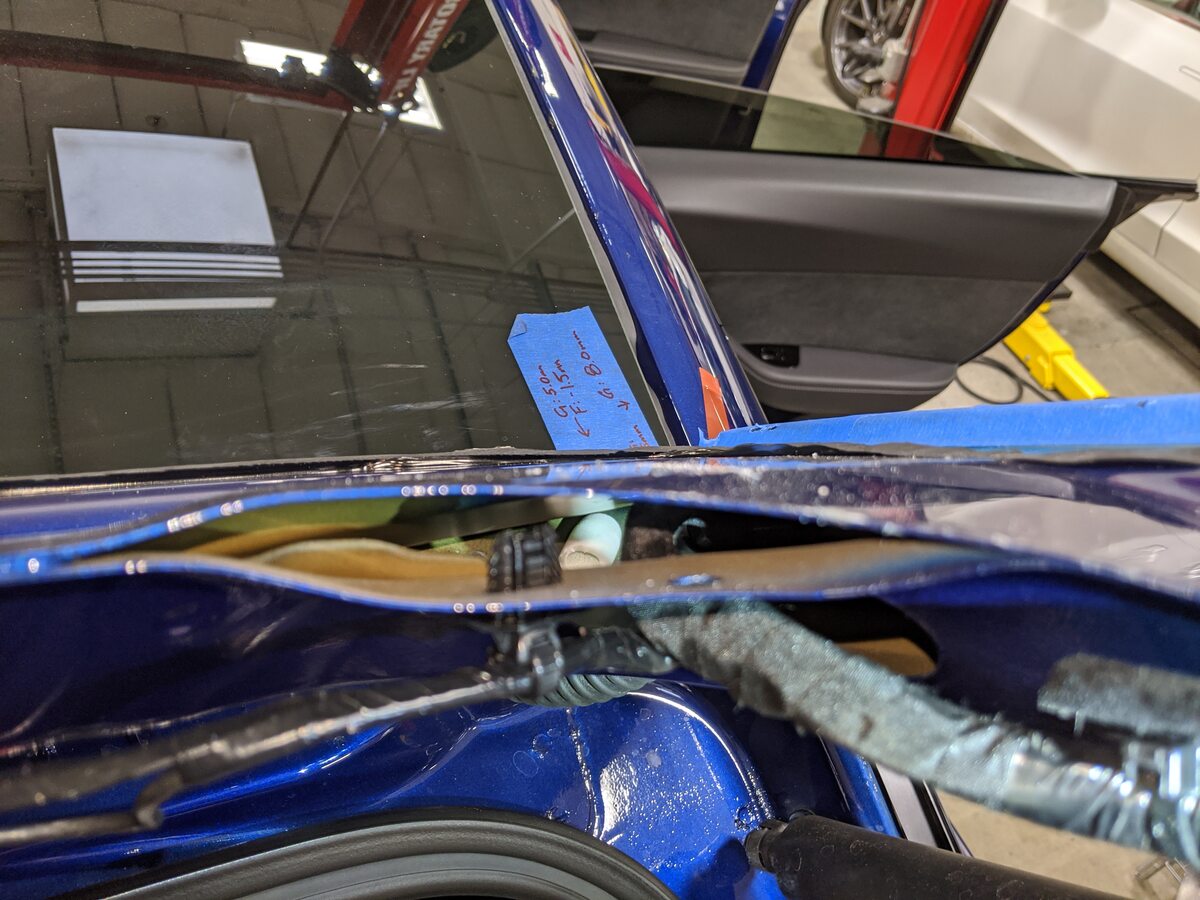

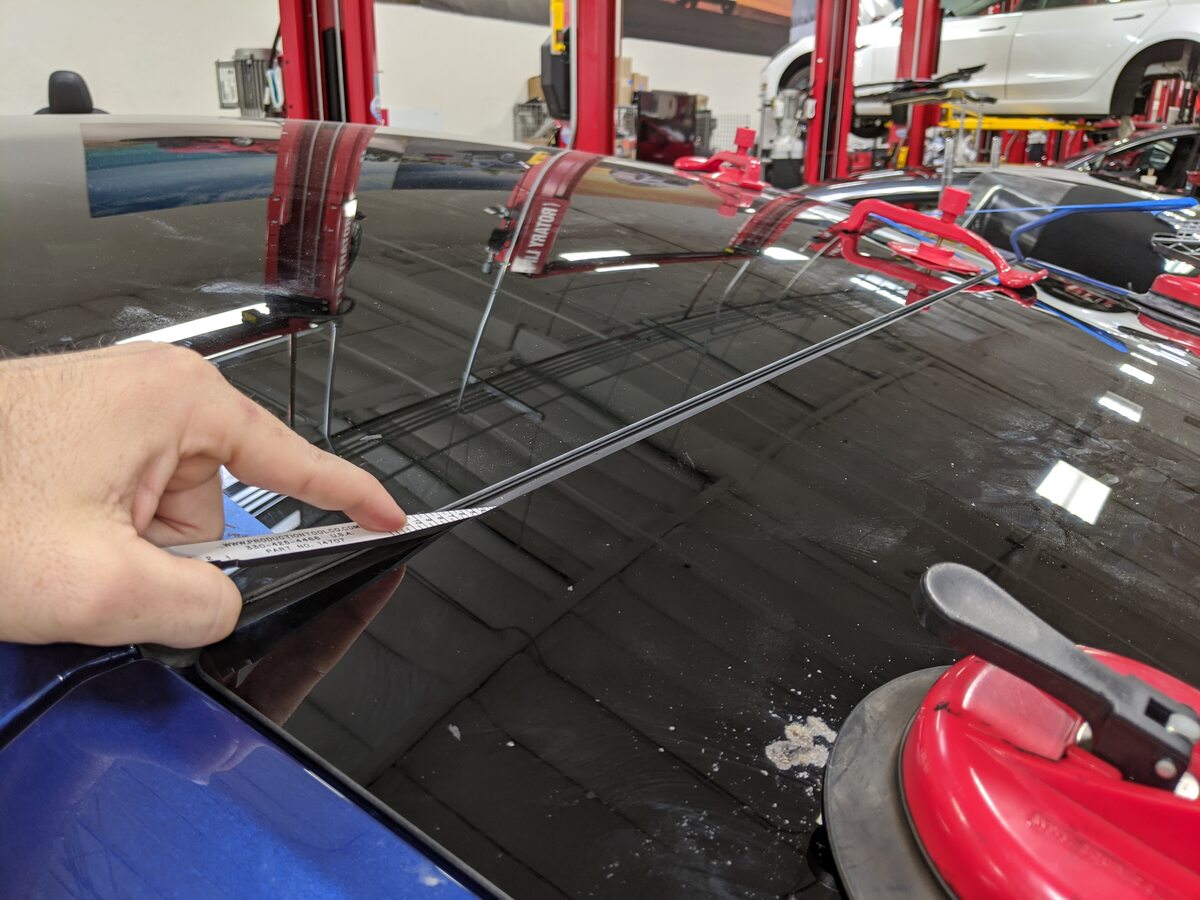

  38. 检查背光灯玻璃间隙和齐平度,必要时进行调整。
    Informational PurposesAn informational icon, calling your attention
    可使用饰板工具或沙袋调整装配情况;打开掀背尾门前,先等待 10 分钟,使玻璃风干。请参阅面板定位规格了解最新规格。
  39. 拆卸双吸盘手柄以及玻璃装配调整设备。
  40. 连接中央高位制动灯 (CHMSL) 连接器(1 个)。
  41. 将噪音滤波天线连接到背光灯玻璃右侧。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  42. 将左侧天线滤波器连接到掀背尾门玻璃。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  43. 连接右侧 FM 天线放大器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  44. 连接左侧 FM 天线放大器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  45. 安装掀背尾门下部饰板。
    Informational PurposesAn informational icon, calling your attention
    2 个推拉式卡子,12 个卡子,6 个定位销,1 个连接器;按图示顺序安装饰板;安装前请检查饰板卡子并更换任何已损坏卡子。
  46. 安装掀背尾门上部饰板。
    Informational PurposesAn informational icon, calling your attention
    15 个卡子,2 个定位销,2 个锁片;先紧固上部,然后紧固侧面;确保锁片与掀背尾门下部饰板对齐。
  47. 关闭掀背尾门。
