传感器 - 碰撞加速计 - B 柱 - LH（拆卸和更换）
校正代码
20200502 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前，确保 12V/低压电源已断开至少 1 分钟，否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将 B 柱加速计固定到车身的螺栓 |
 8 Nm (5.9 lbs-ft) |
|
重复使用 |
拆卸
- 打开并锁定 LH 前后两扇车门。
- 完全降下 LH 前后车窗。
- 拆下 LH 仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 拆下 A 柱 LH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆下 LH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
-
松开 LH 前车门密封条的下部。
-

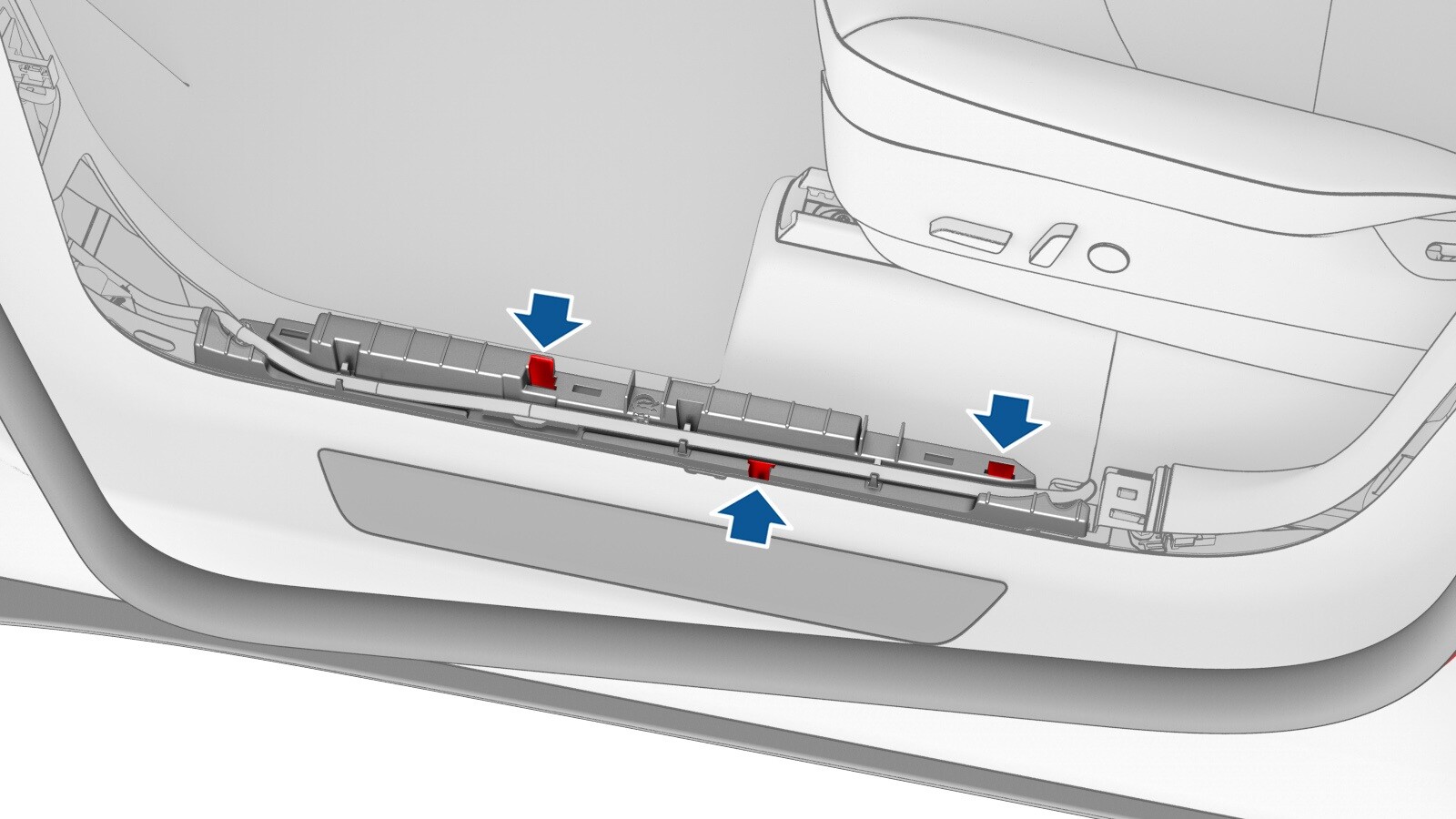

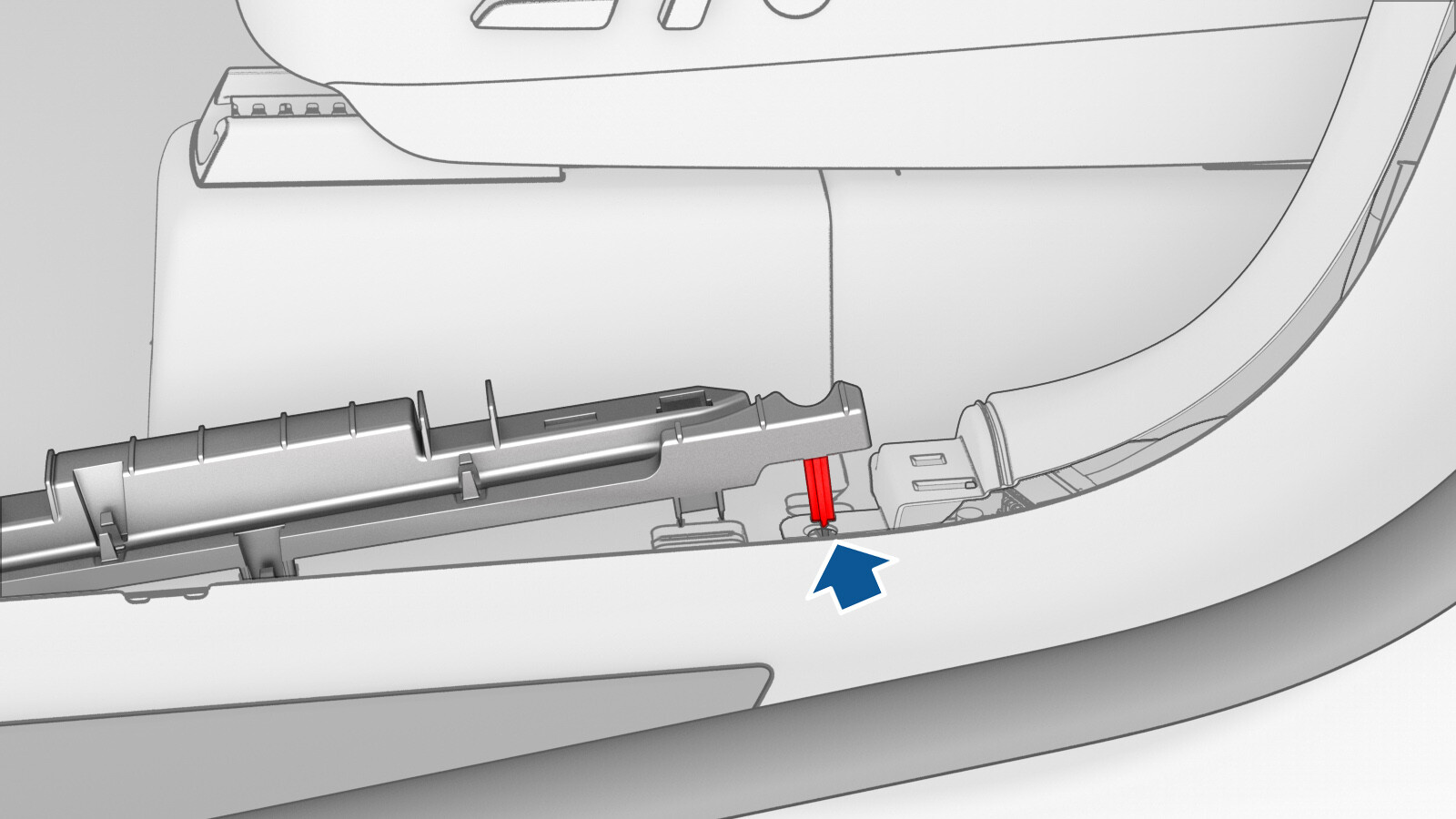

松开将 LH 前车门线束导件固定到车辆的夹子 (x3)，然后从 B 柱下部饰板上松开线束导件基线。
注执行此步骤后，将可以拆卸 B 柱下部饰板。
- 将驾驶位座椅充分向前移动。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
-
断开 12V 电源。请参阅12V/低压电源（断开和连接）。
警告断开 12V 电源后，请务必等待至少 2 分钟，然后再断开 B 柱加速计的连接。
-
将第二排下部座垫的前边缘向上提起，然后将座垫靠在第二排座椅靠背上。
- 拆下 LH C 柱下部饰板。请参阅饰板 - C 柱 - 下 - LH（拆卸和更换）。
-
松开将 B 柱 LH 上部饰板固定到车辆的夹子，然后将此饰板置于一旁。
注将 B 柱 LH 上部饰板的底部朝车辆内侧拉以松开底部夹子，然后拉饰板的顶部以松开其余上部夹子。注B 柱 LH 上部饰板仍连接在座椅安全带上。
- 拆下 B 柱 LH 下部饰板。请参阅饰板 - B 柱 - 下 - LH（非结构化电池组） （拆卸和更换）。
-

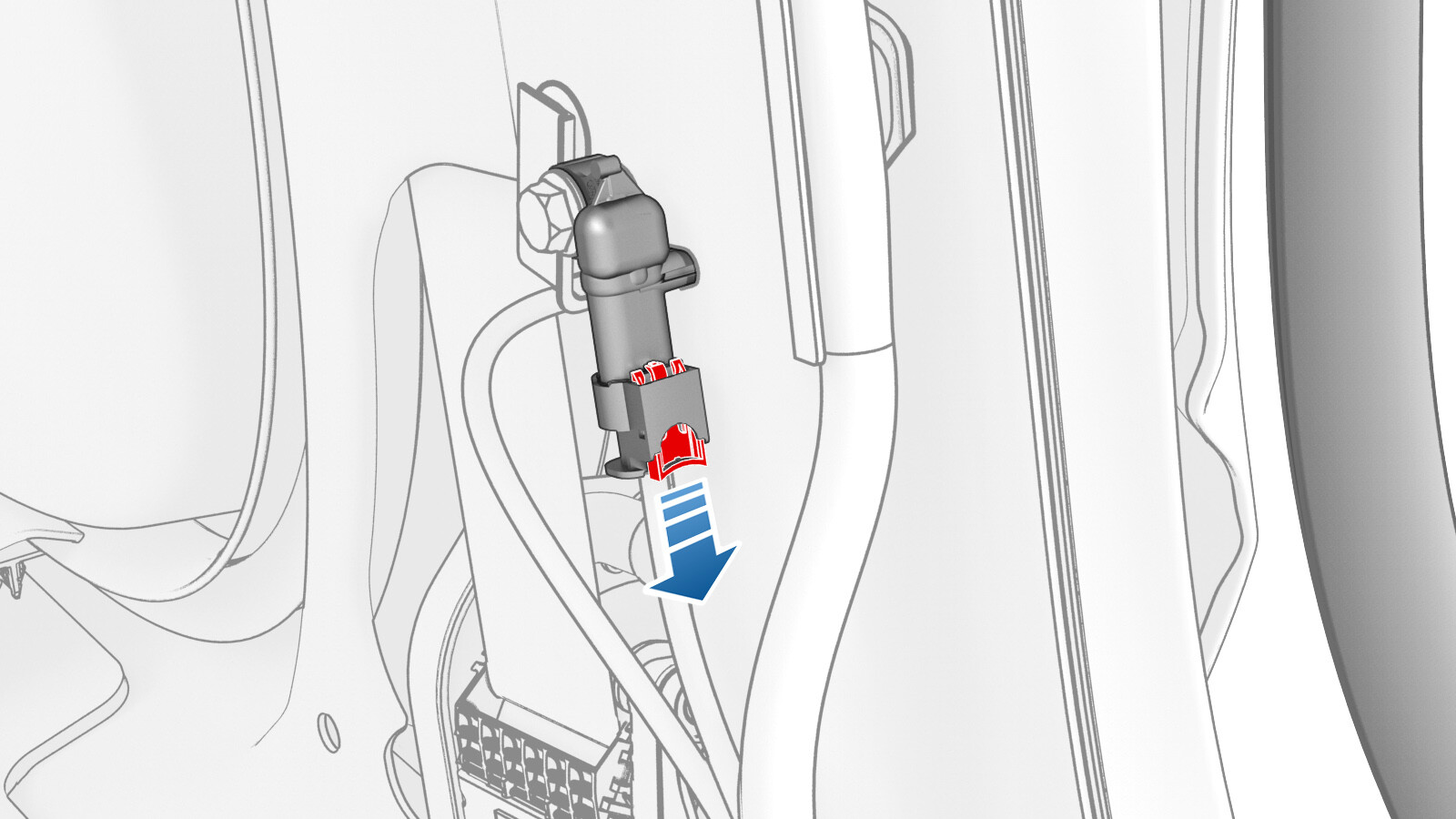

将红色锁片拉离 B 柱加速计连接器，然后断开连接器。
-
拆下将 B 柱加速计固定到车身的螺栓，然后从车上拆下加速计。8 Nm (5.9 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 1/4 英寸标准棘轮
安装
安装程序与拆卸程序相反，以下各项除外：
重新安装 B 柱上部饰板：
- 调节车身侧 B 柱上的座椅安全带滑扣，使其与 B 柱上部饰板上的座椅安全带开口对齐。
- 将 B 柱上部饰板的上边缘插入顶篷下方。
- 确保 B 柱上部饰板与 B 柱下部饰板对齐。
- 确保前后车门密封条覆盖住 B 柱上部饰板。
