铰链 - 车门 - 前 - 上 - LH（拆卸和更换）
校正代码
11336402 0.18
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左前车门上部铰链固定到车身的螺栓（2 个） |
 24 Nm (17.7 lbs-ft) |
|
重复使用 | |
| 将左前车门上部铰链固定到车门的螺栓/螺母 |
49 Nm (36.1 lbs-ft) |
|
重复使用 |
拆卸
- 打开左侧前车门，降下车窗。
- 使用千斤顶从底部支撑左侧前车门。
-

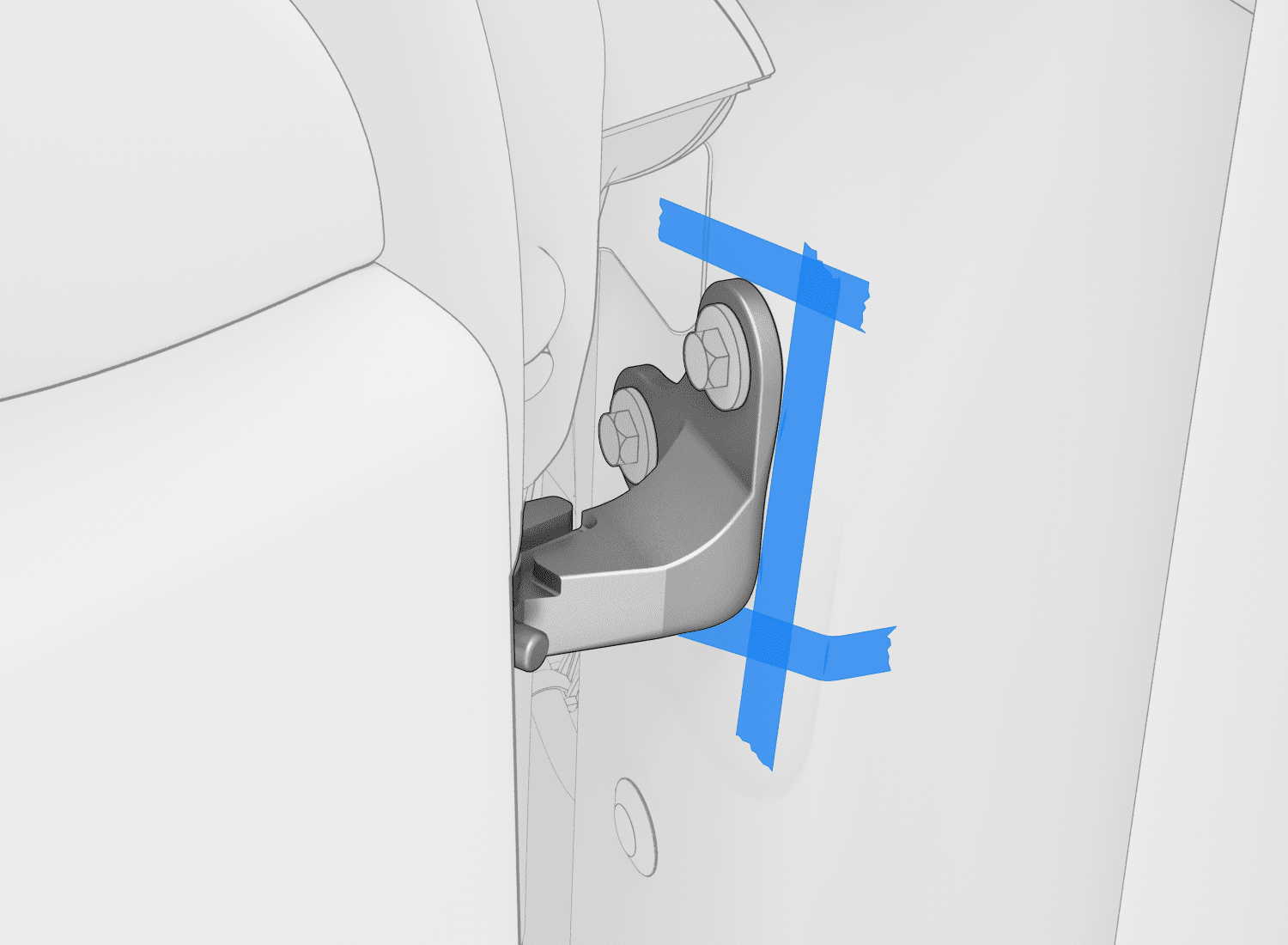

在车身和车门上位于左侧前车门上部铰链四周的区域粘贴遮蔽胶带，以便在安装过程中辅助对齐。
-
拆下将左侧前车门上部铰链固定到车身的螺栓 (x2)。
TIp推荐使用以下工具
- 13 毫米 12 角组合扳手
-

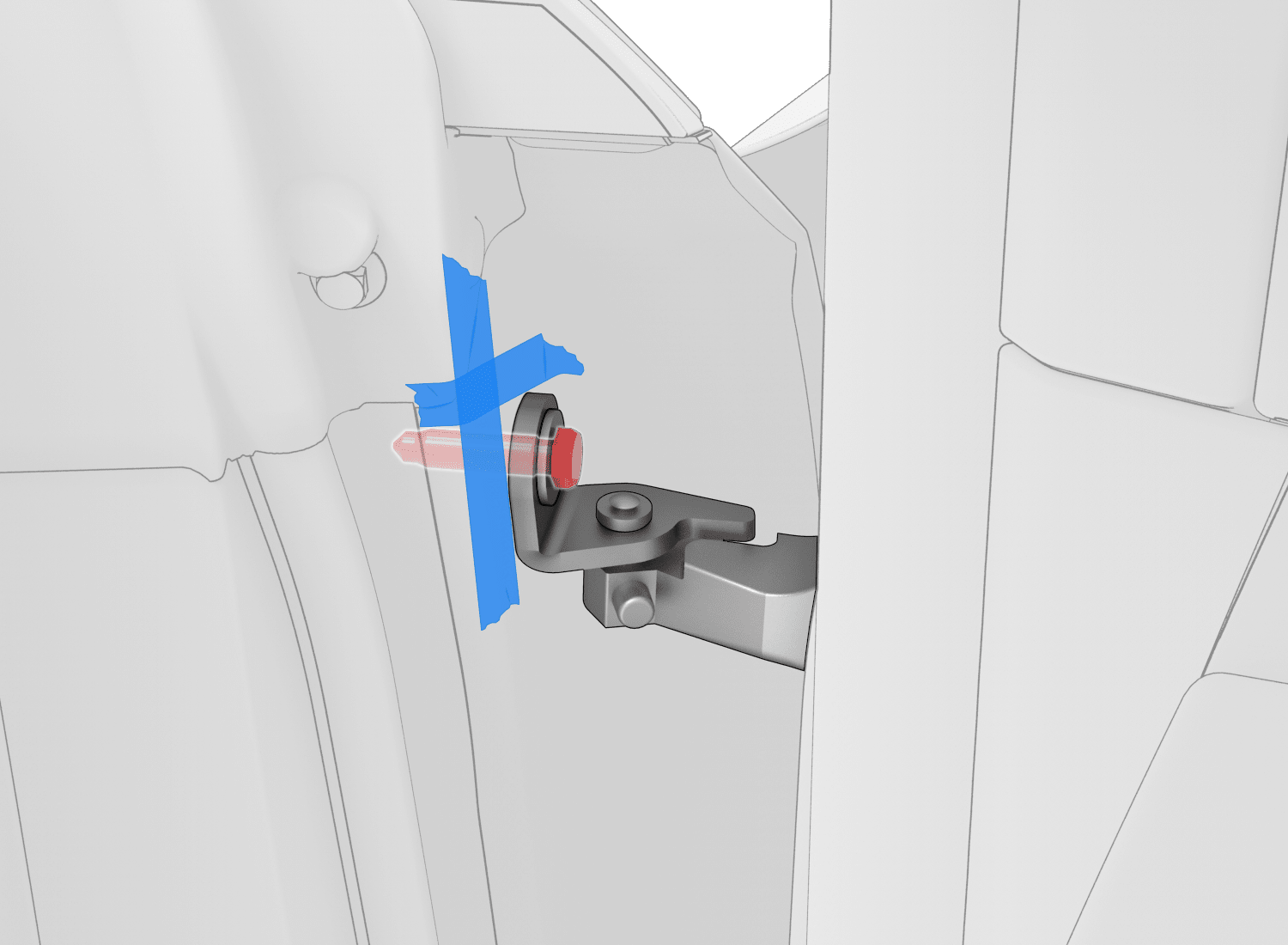

拆下将左侧前车门上部铰链固定到车门的紧固件。
注紧固件可能是螺栓或螺母。TIp推荐使用以下工具
- 13 毫米 12 角组合扳手
-

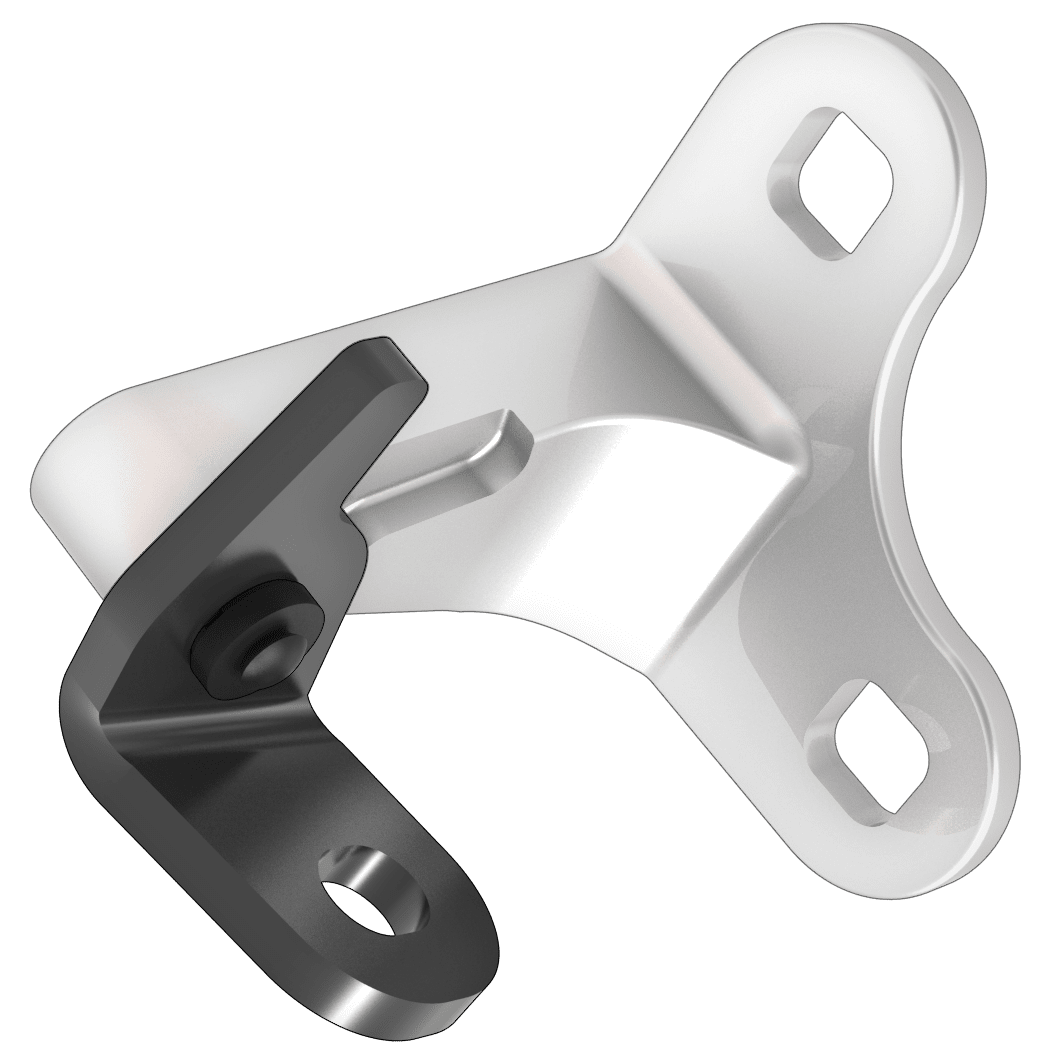

小心地从车辆上拆下左侧前车门上部铰链。
安装
-
将左前车门上部铰链移回原位。
注一只手在车门顶部靠近扬声器的位置向外推，然后插入上部铰链。
-
手动拧紧将左前车门上部铰链固定到车身的螺栓（2 个）。
-

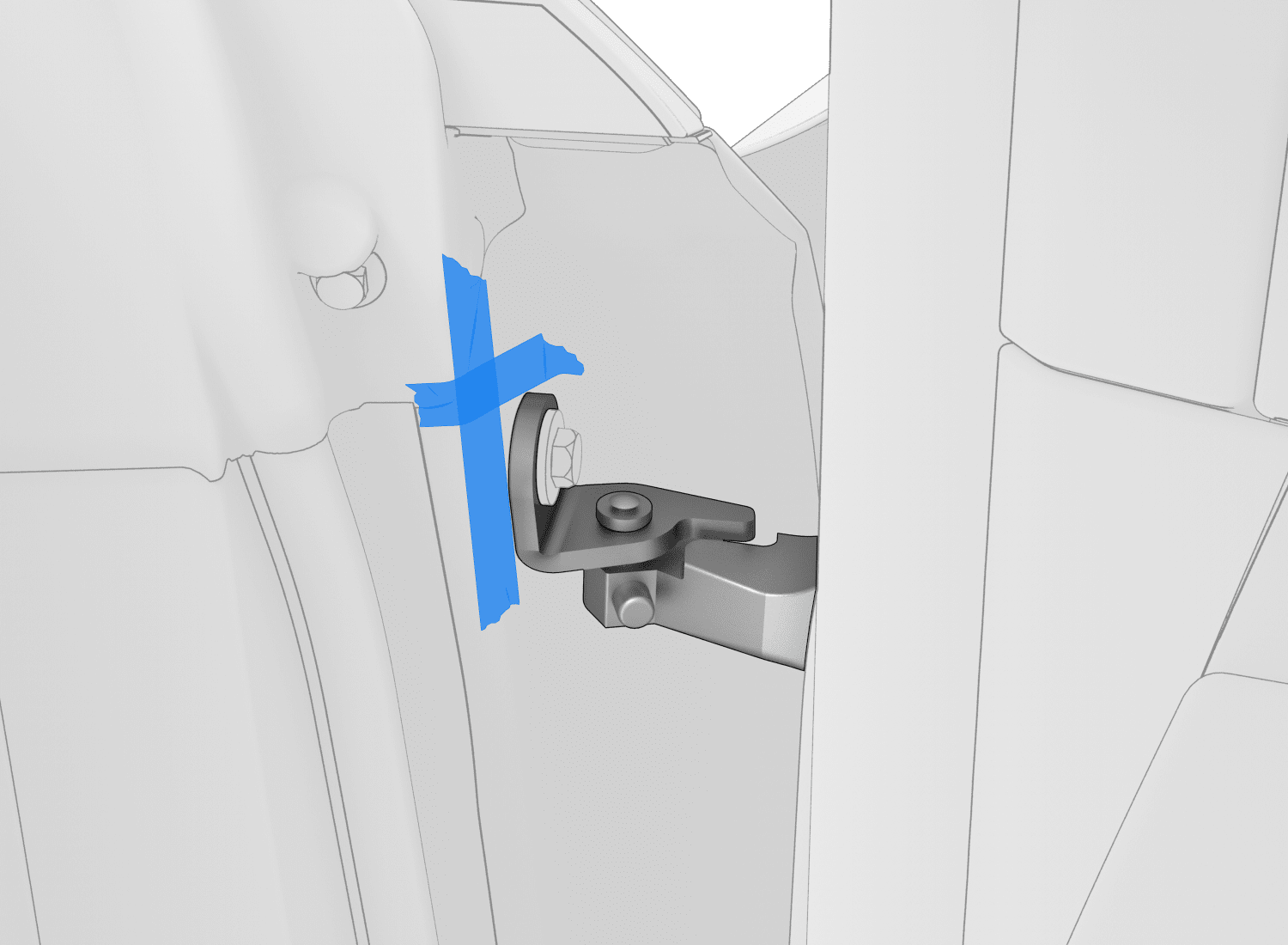

手动拧紧将左前车门上部铰链固定到车门的紧固件。
注紧固件可能是螺栓或螺母。
- 关闭左侧前门。
- 检查间隙和齐平度，必要时进行调整。请参阅 CVIS 了解当前规格。
- 打开左侧前车门。
-

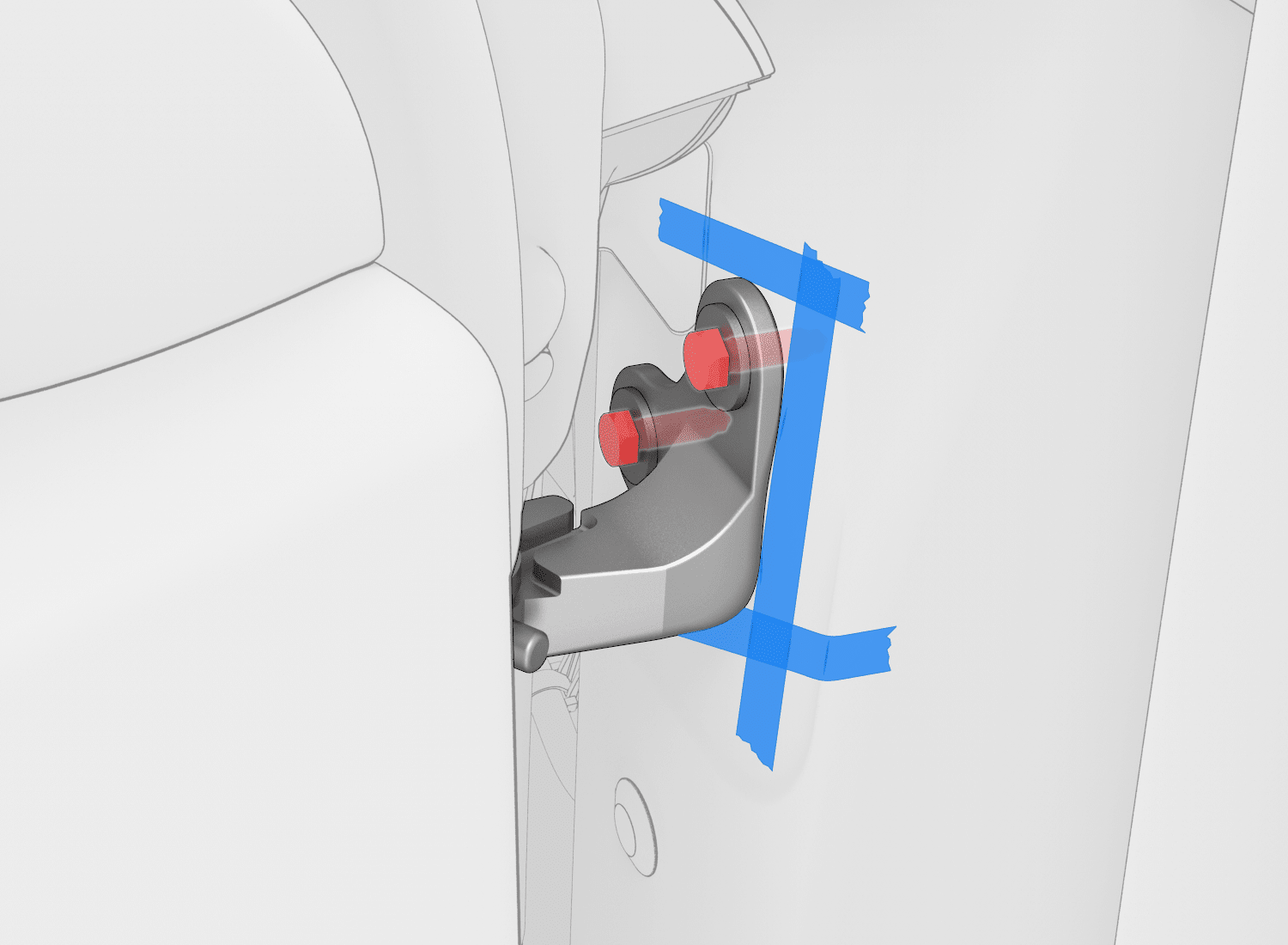

紧固将左前车门上部铰链固定到车身的螺栓（2 个）。24 Nm (17.7 lbs-ft)TIp推荐使用以下工具
- 13 毫米 12 角组合扳手
-

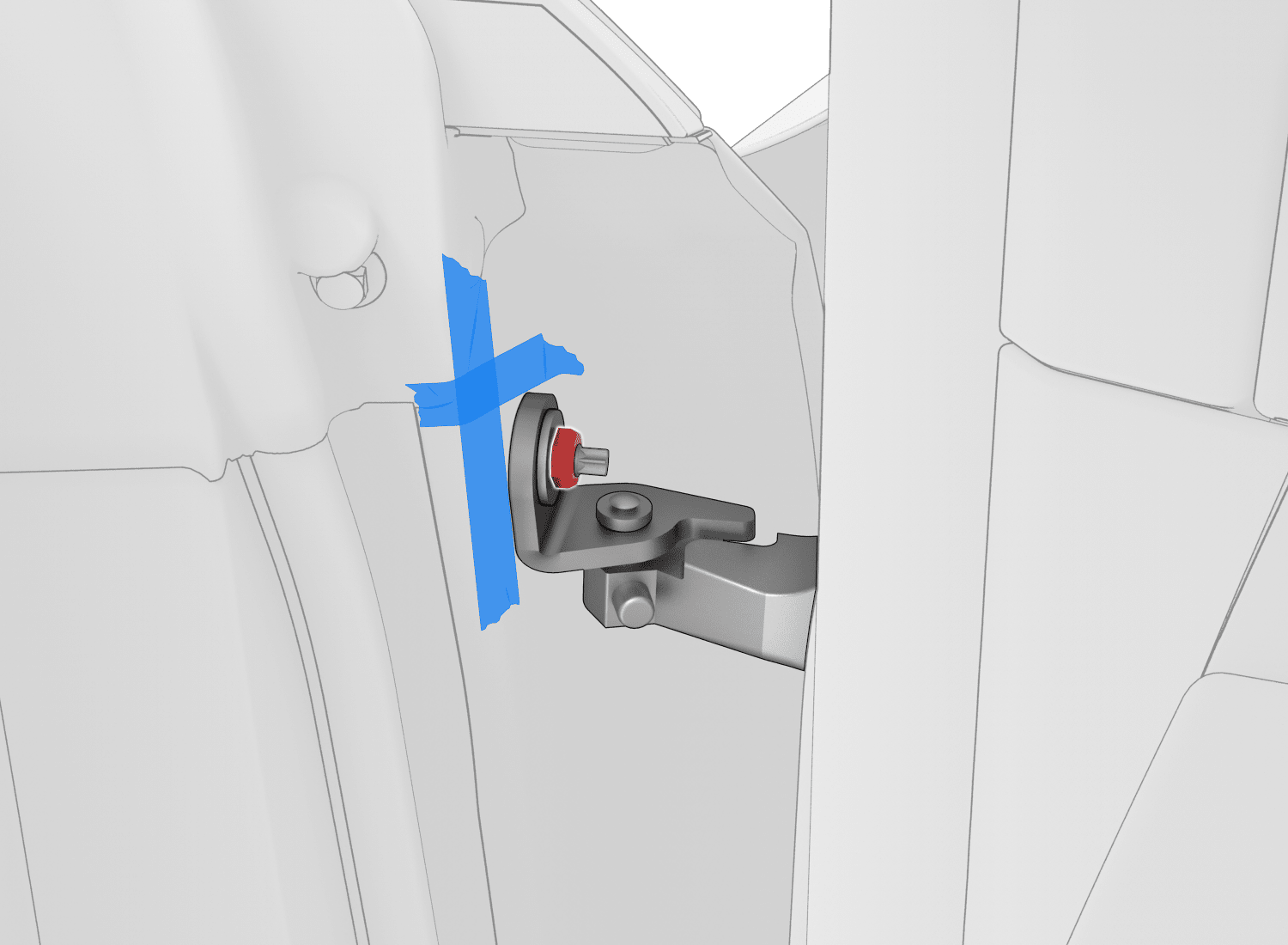

紧固将左前车门上部铰链固定到车门的紧固件。49 Nm (36.1 lbs-ft)注紧固件可能是螺栓或螺母。TIp推荐使用以下工具
- 13 毫米 12 角组合扳手
- 揭下遮蔽胶带。
-
根据需要向左侧前车门铰链螺栓上涂抹修补漆。
注涂抹之前，请将修补漆摇匀。将第一涂层风干 20 分钟，然后再涂抹第二涂层。
- 升起左侧前车窗并关闭左侧前车门。
