制动片套件 - 前 - Hitachi(拆卸和更换)

校正代码 33018002 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
有关详细的制动规格,请参阅制动器

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆卸左前轮毂。请参阅轮毂总成(拆卸和安装)

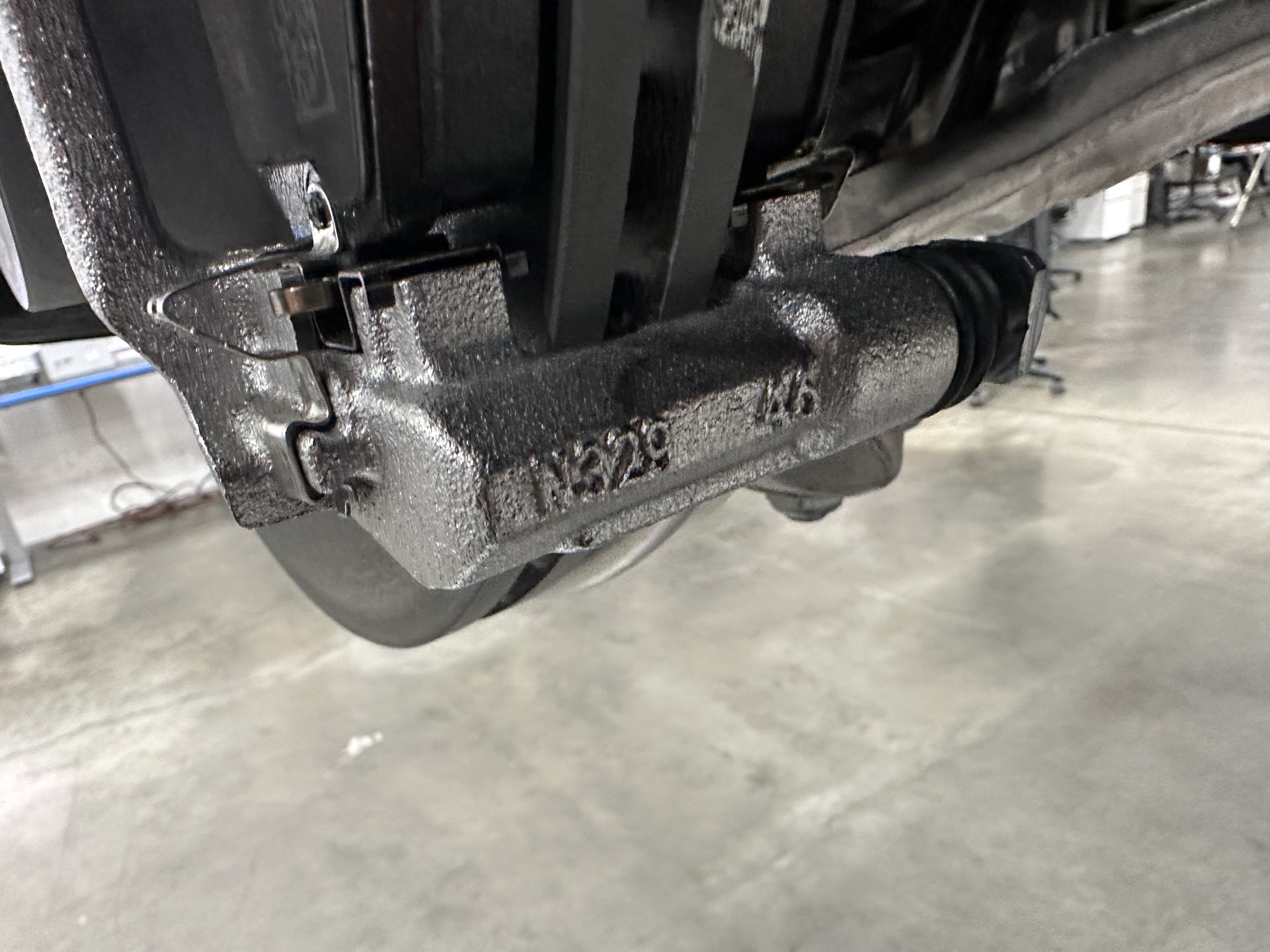

  4. 拆卸并弃置将左前制动钳固定到左前转向节的螺栓。

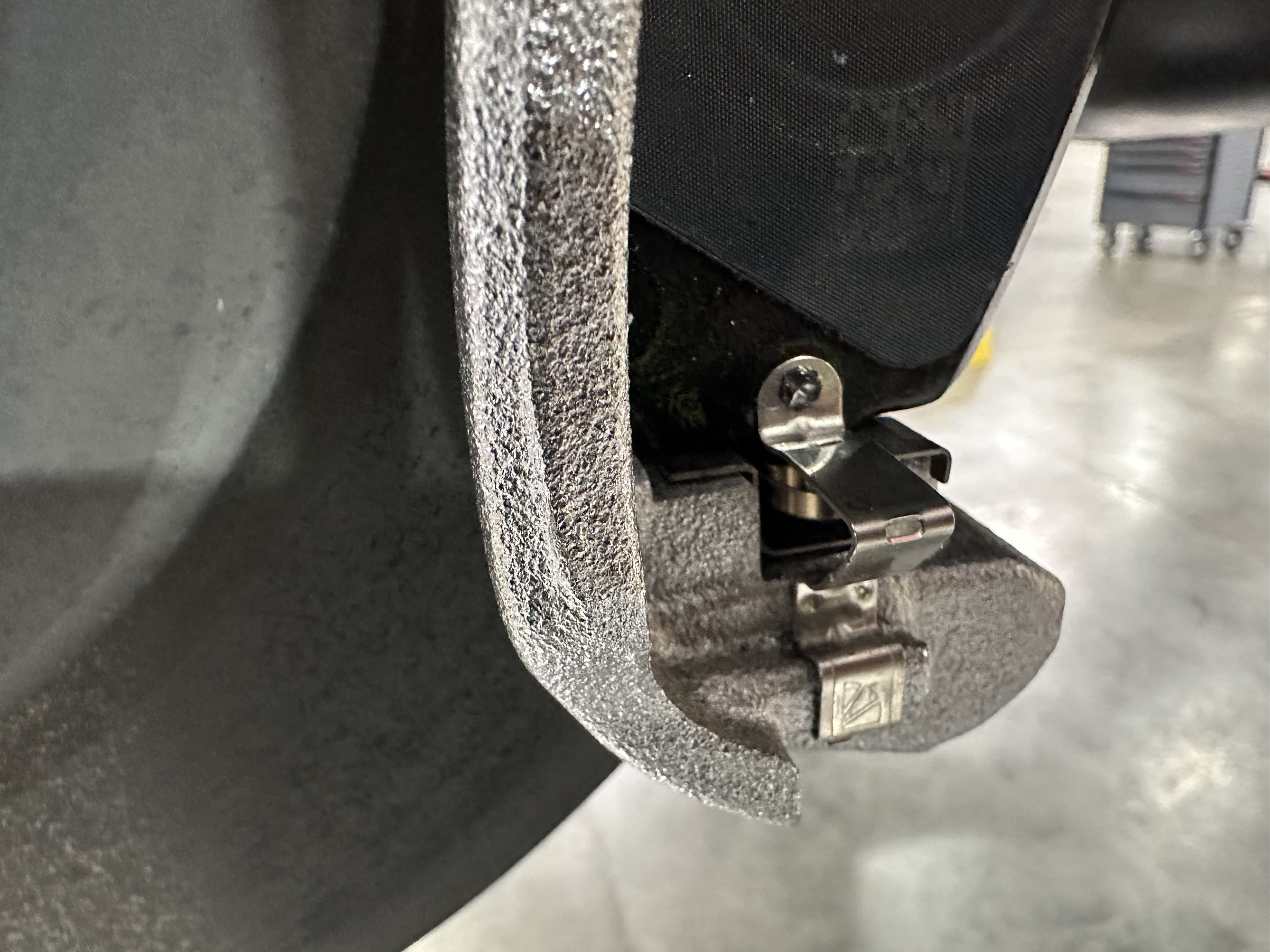

  5. 使用制动钳 S 型挂钩将左前卡钳挂在车身上。

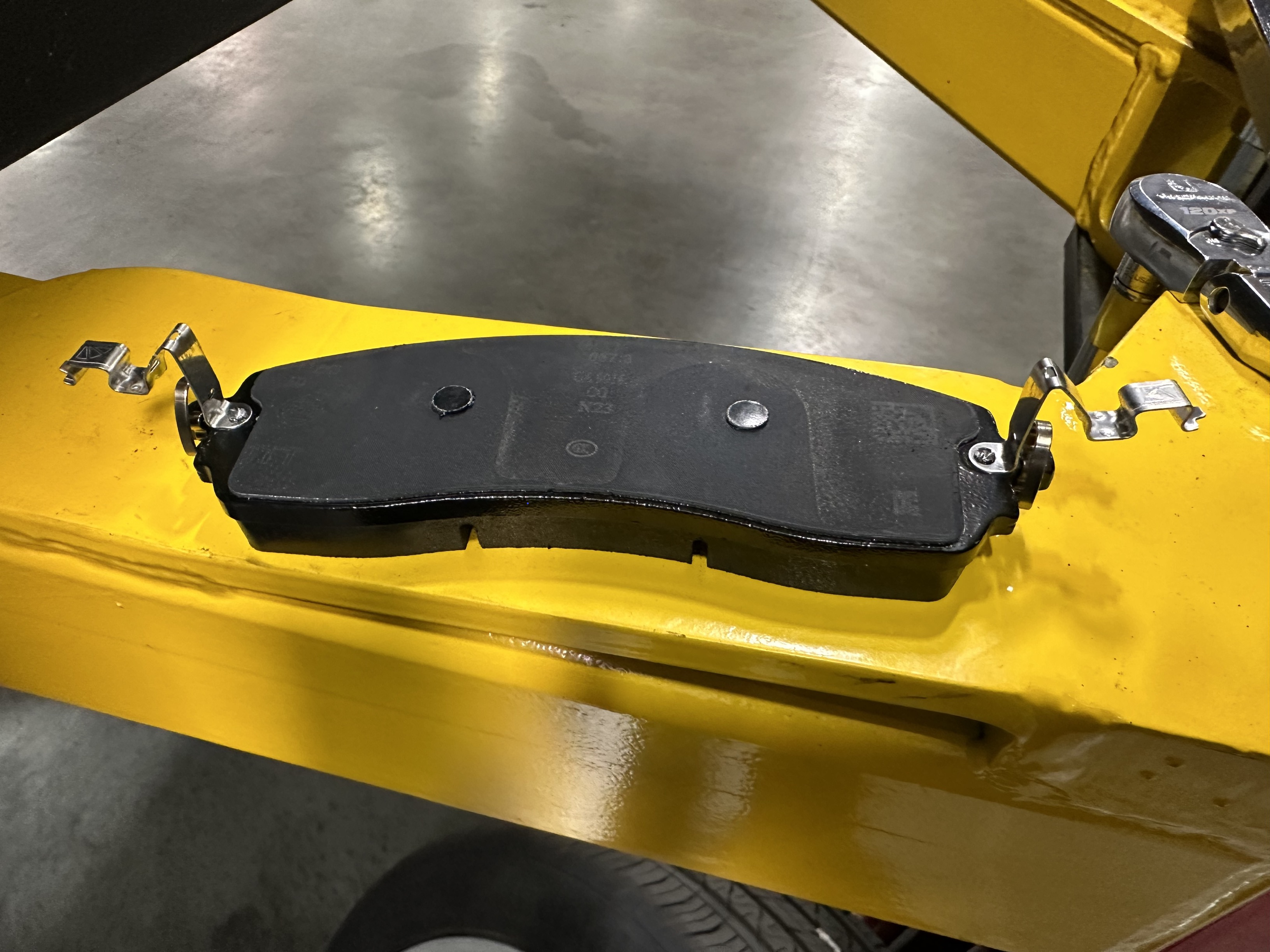

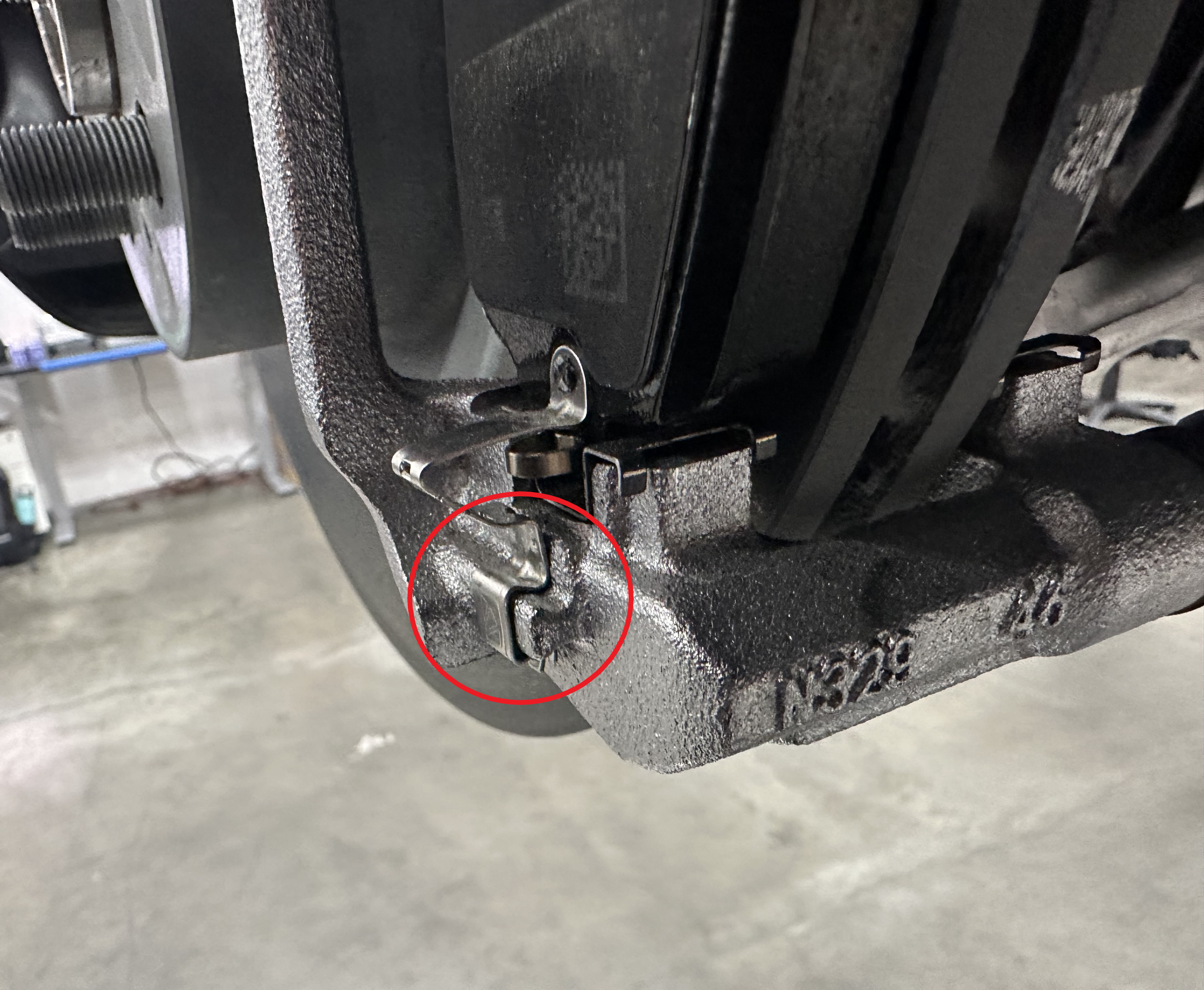

  6. 将卡子拉离制动片顶部和底部的制动钳肋材。
  7. 使用钢丝刷清洁左侧制动钳支架。
  8. 重复第3步至第7步,以拆下右前制动片。

安装

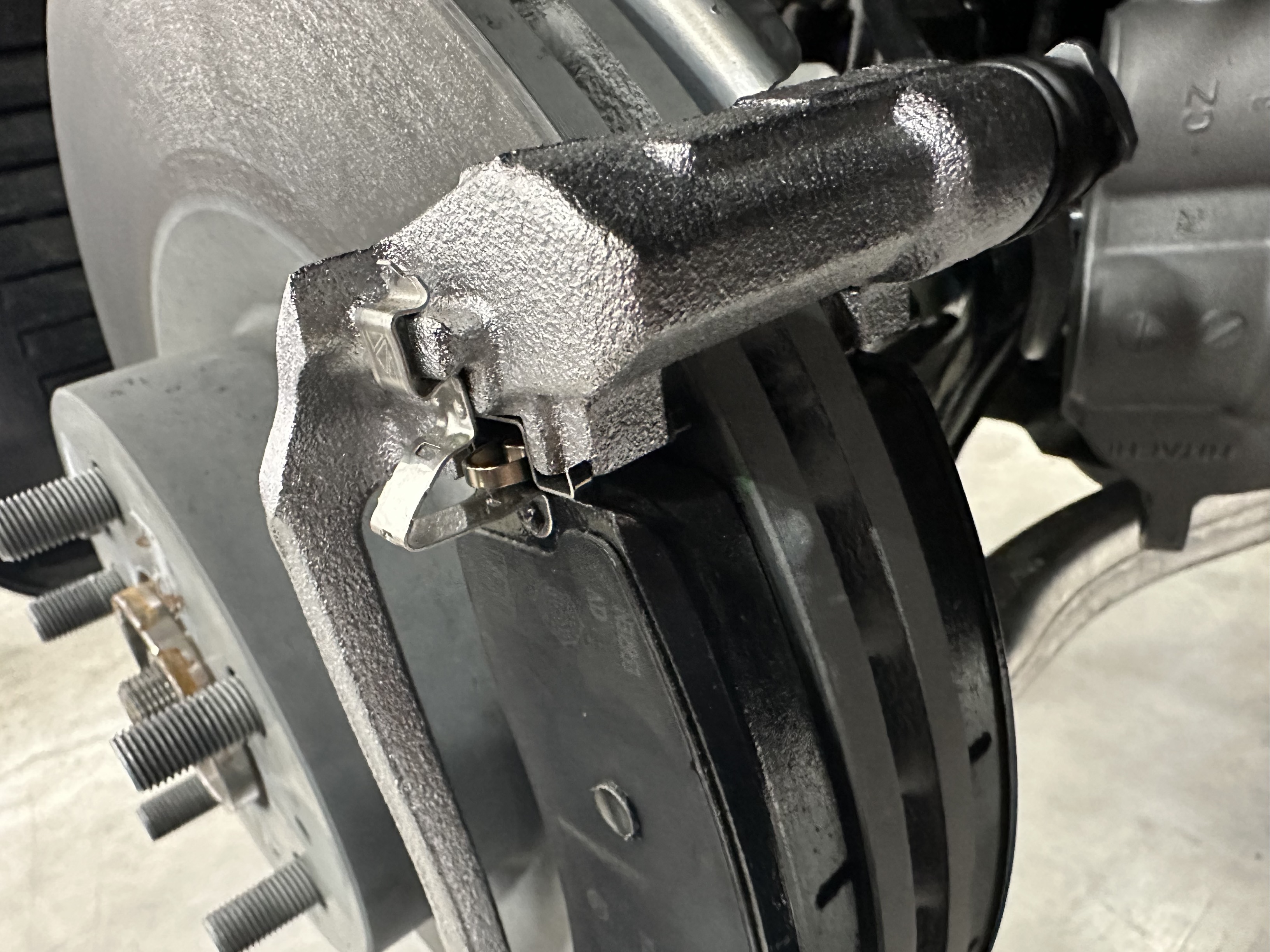

  1. 将左前制动片安装到左前制动钳上。

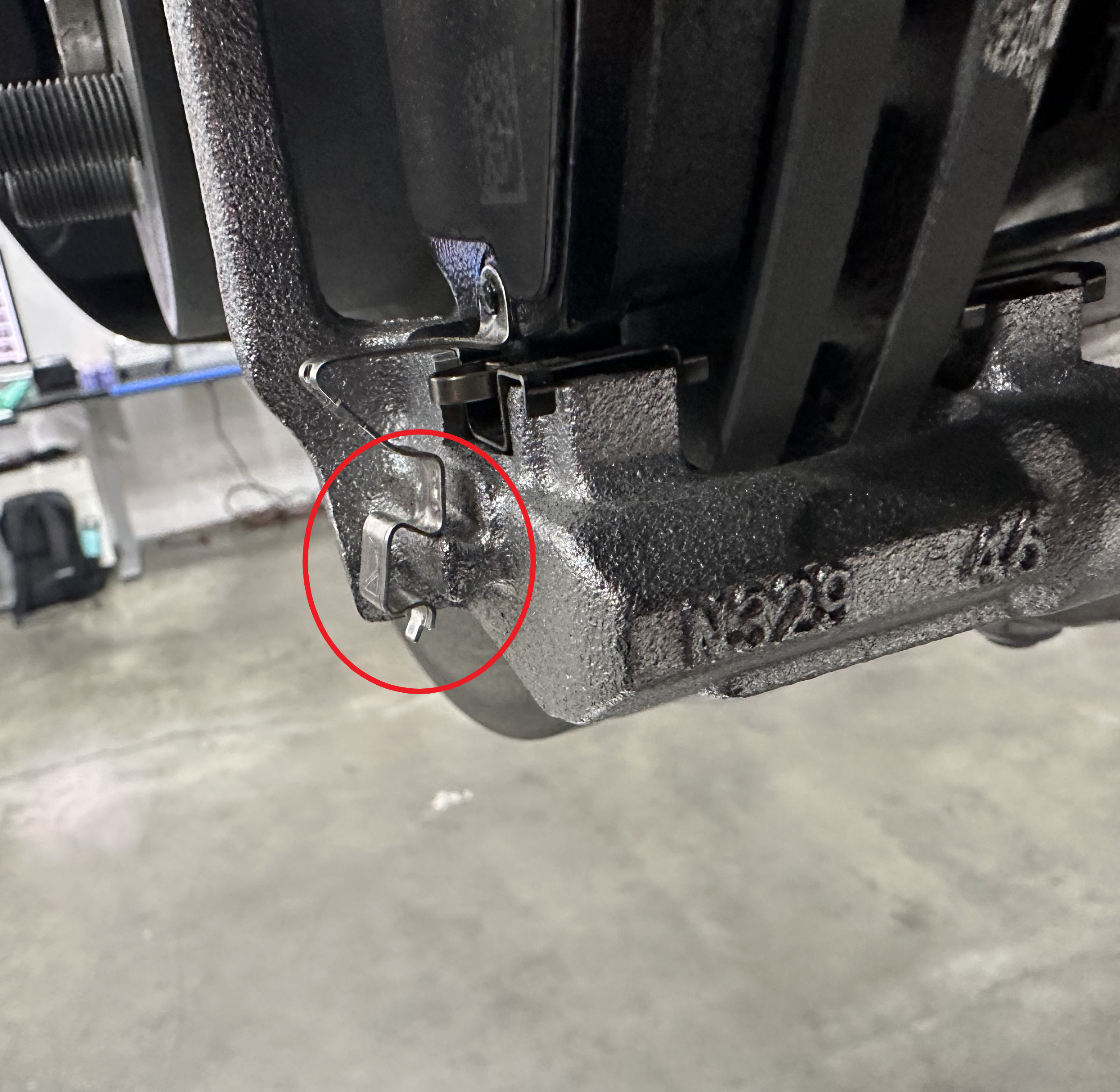

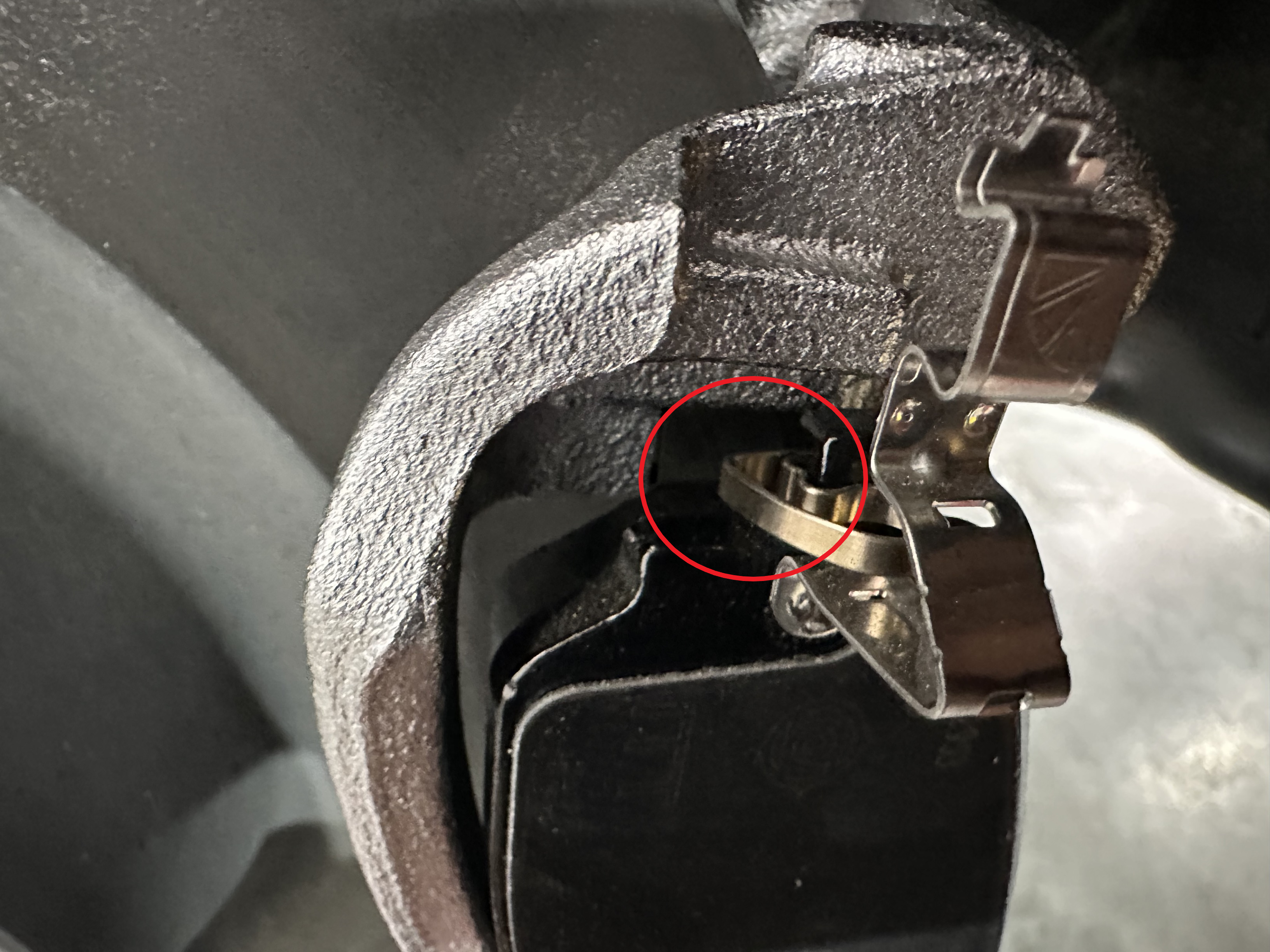

    提示: 朝防震弹簧推动制动片,然后将制动片滑至固定销上。
  2. 将左前制动钳放置到左前转向节上,安装新的螺栓,将制动钳固定到转向节,然后用油性记号笔标记螺栓。
    32 Nm (23.6 lbs-ft)
  3. 安装左前轮毂。请参阅轮毂总成(拆卸和安装)
  4. 重复第1步至第3步,以安装右前制动片。
  5. 降下车辆。
  6. 踩下制动踏板,使制动片与制动盘接触,直至感受到制动踏板稳定有力。
  7. 检查制动液储液罐并根据需要加满。
  8. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  9. 执行道路测试,磨合制动片。请参阅制动片 - 磨合
    Informational PurposesAn informational icon, calling your attention
    确保制动踏板触感及性能正常。
    Informational PurposesAn informational icon, calling your attention
    将校正代码 33013000 作为一项单独的活动添加至到店保养 (SV)。
