高压线束 - 高压电池至后驱动单元(结构化电池组)(拆卸和更换)

校正代码 44502212 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  4. 拆卸将高效分子空气 (HEPA) 过滤器总成固定到车辆的螺栓(2 个),然后将总成从车辆上拆下。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    向上转动总成的后边缘以清理制动液储液罐,然后向上抬起总成以清理前备箱储物单元。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  5. 断开低压电源。请参阅12V/低压电源(断开和连接)
  6. 执行车辆高压禁用程序。请参阅车辆高压禁用程序 (结构化电池组)
  7. 拆下将后驱动单元逆变器入口软管固定到高压电池至后驱动单元高压线束的夹子。

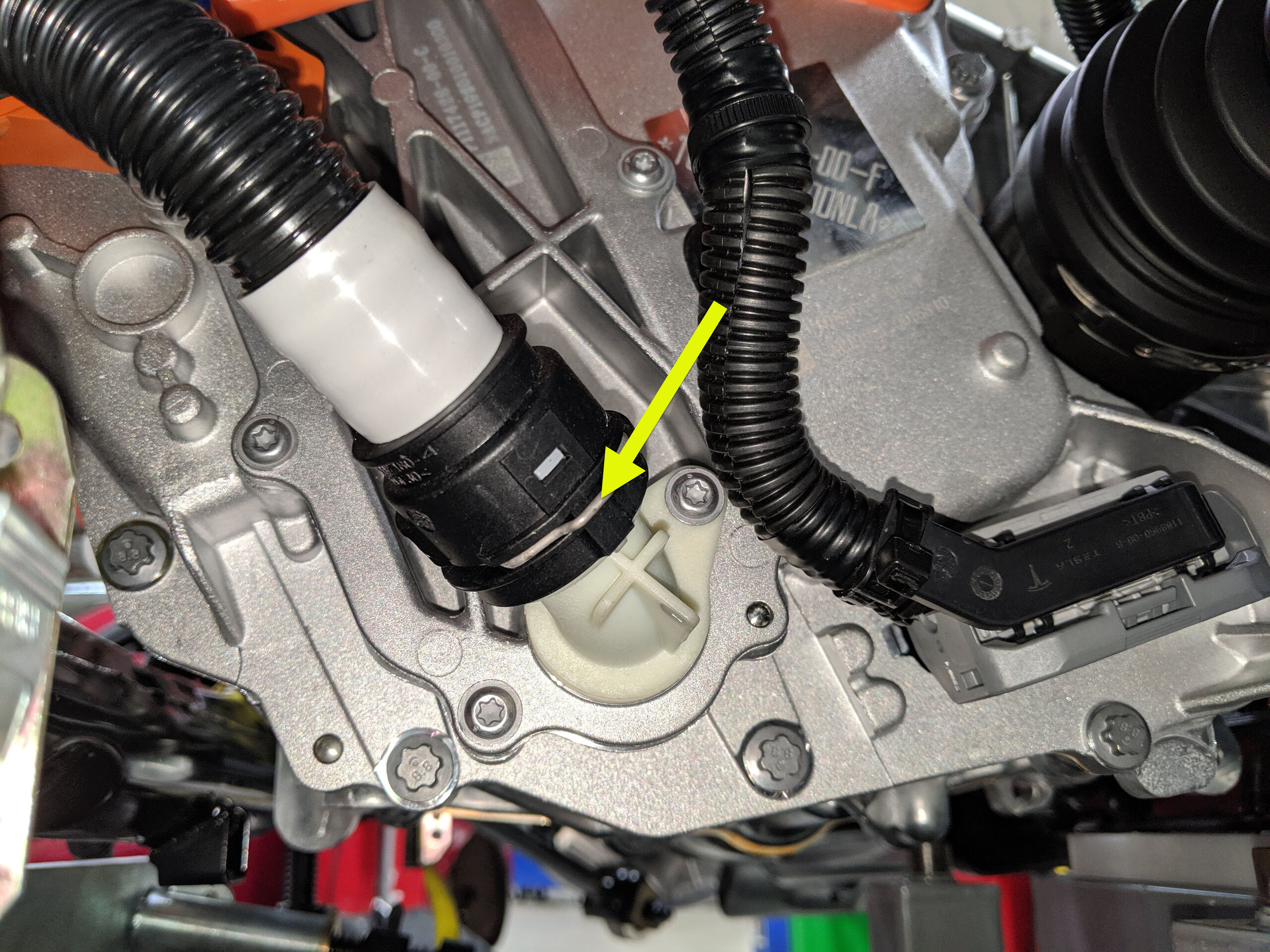

  8. 松开后驱动变流器入口软管上的弹簧夹,断开软管与液力联轴节的连接,然后插接外螺纹接头和内螺纹接头。

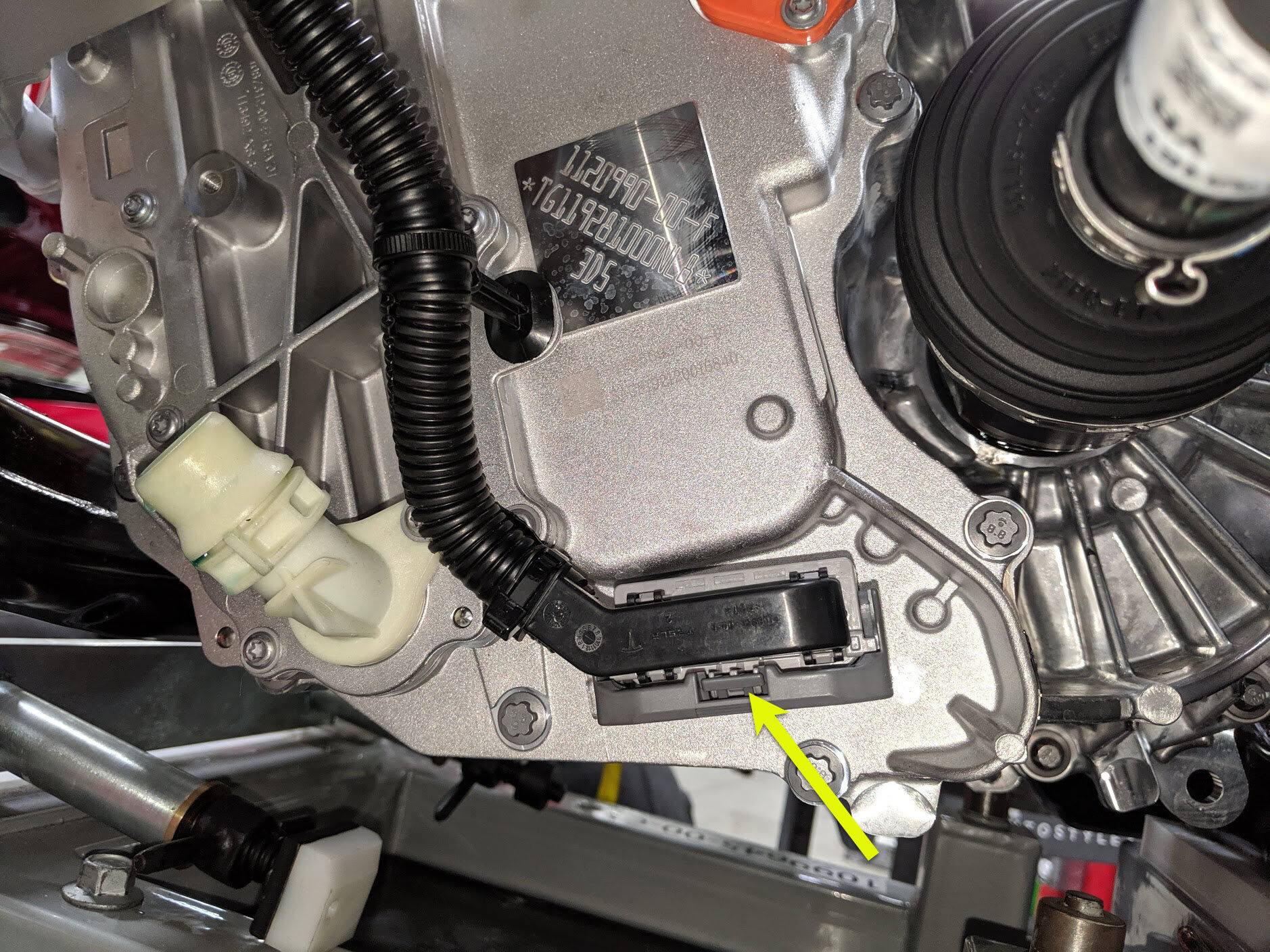

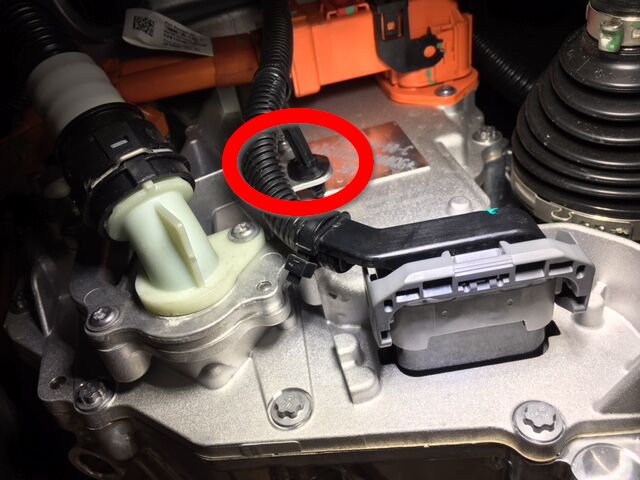

  9. 松开后驱动单元 12V 线束夹。
  10. 断开后驱动单元 12V 电气连接器。
  11. 拆下将高压电池至后驱动单元高压线束支架固定到后驱动单元的螺栓。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒

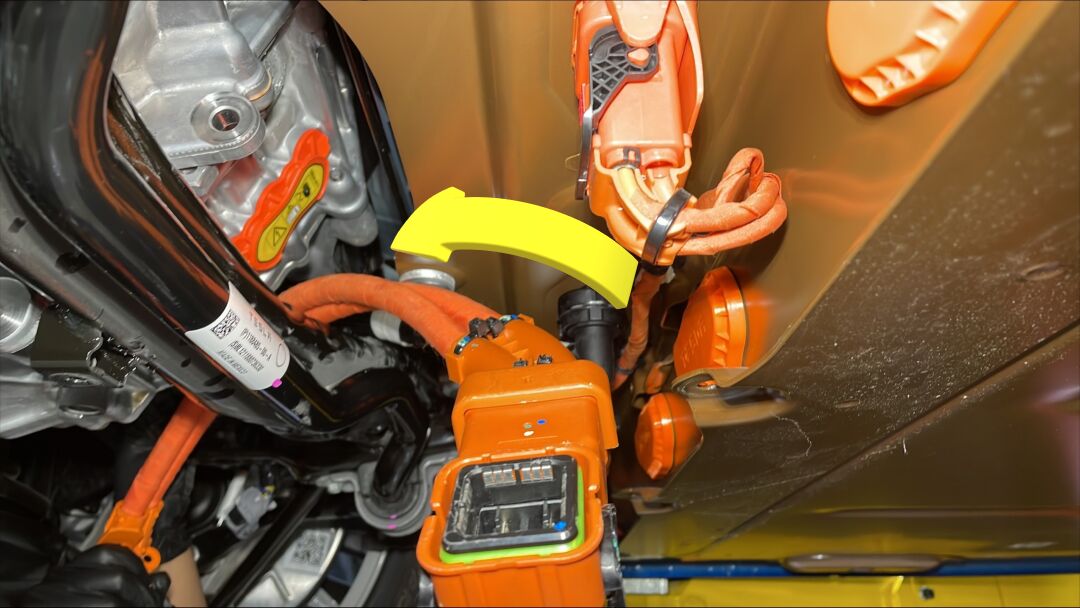

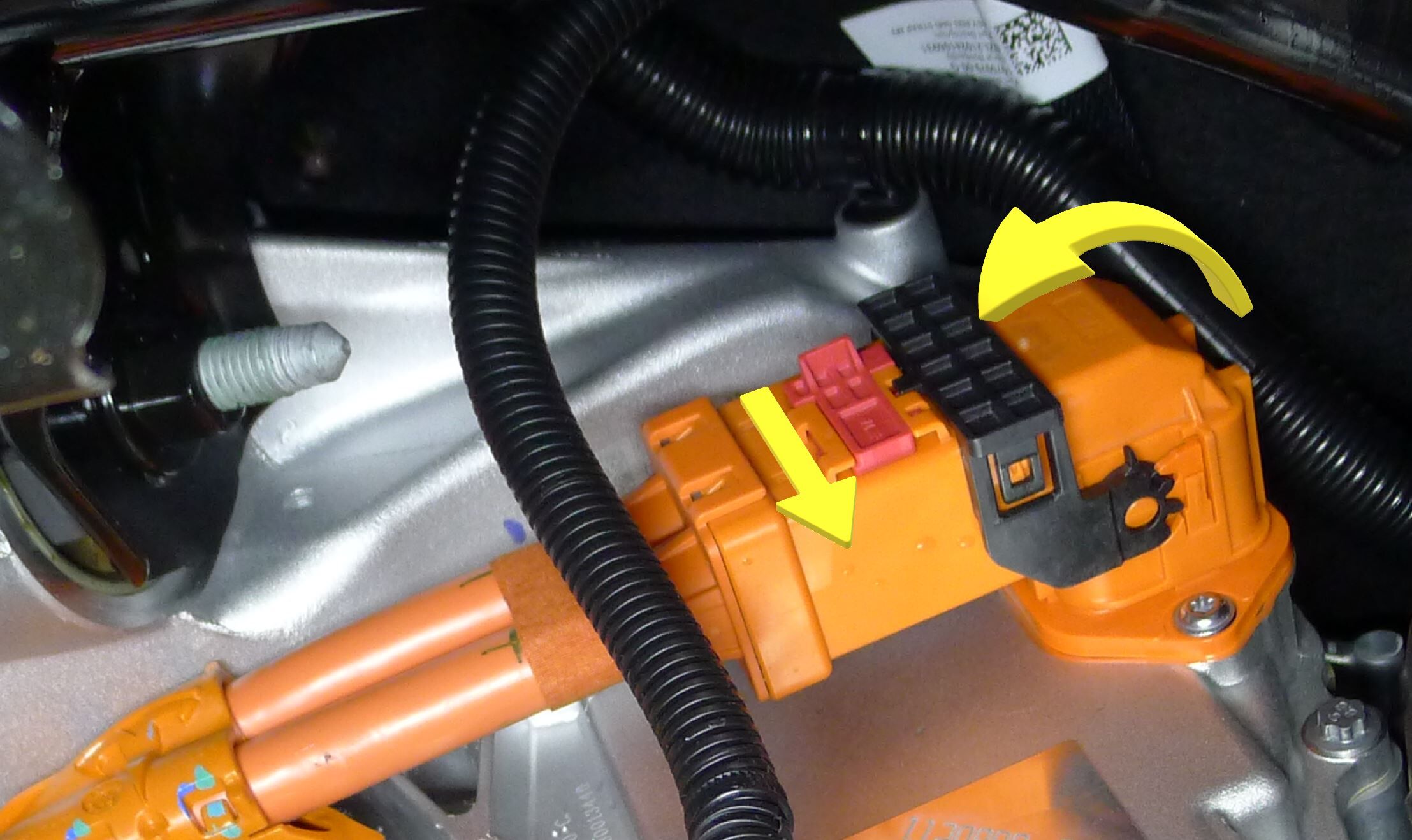

  12. 松开高压电池至后驱动单元高压线束上的锁片,然后向上旋转释放杆以分开连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿强行抬起释放杆。
  13. 小心地将高压电池至后驱动单元高压线束从周围组件中移出,然后从车上拆下该线束。
    Informational PurposesAn informational icon, calling your attention
    切勿损坏线束外壳或周围组件。

安装

  1. 小心地将高压电池至后驱动单元高压线束放入车内。
    Informational PurposesAn informational icon, calling your attention
    切勿损坏线束外壳或周围组件。
  2. 确认高压电池至后驱动单元高压线束连接器杆处于垂直打开位置。小心地将连接器放置到位,让杆接合。完全固定此杆并确认红色锁片已锁定。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿损坏任何针脚。
  3. 安装将高压电池至后驱动单元高压线束支架固定到后驱动单元的螺栓。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
  4. 将后驱动单元高压线缆连接到高压电池。
    Informational PurposesAn informational icon, calling your attention
    确认杆处于垂直打开位置。小心地将连接器放置到位,让杆接合。完全固定杆并确认红色锁片已锁定。
  5. 连接后驱动单元 12V 电气连接器。
  6. 安装后驱动单元 12V 线束夹。

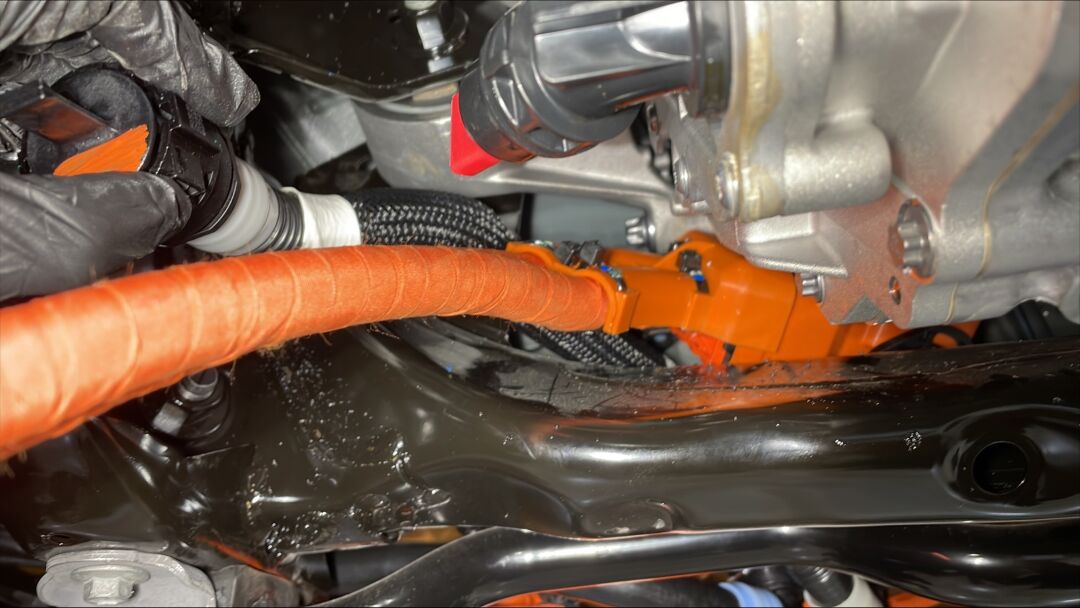

  7. 将软管塞从后驱动变流器入口软管上拆下,等待冷却液从软管中排出,然后将软管连接到液力联轴节并固定弹簧夹。

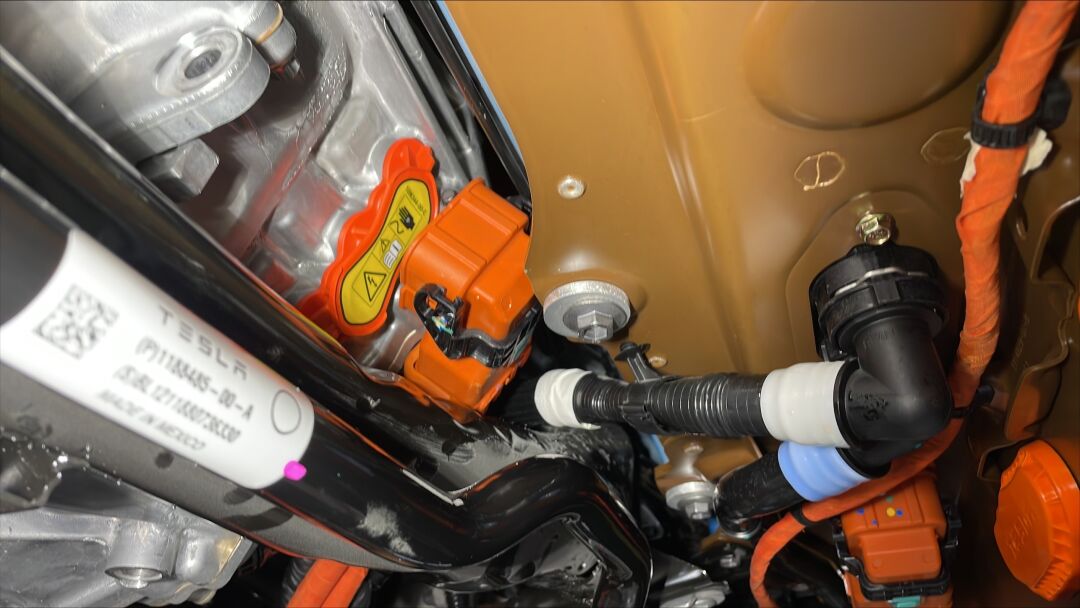

  8. 拆下软管塞并将冷却液入口软管连接到后驱动单元
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全就位。
  9. 安装将后驱动单元变流器入口软管固定到高压电池至后驱动单元高压线束的卡子。
  10. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    向中间流线型护板螺栓上涂抹 Loctite 222。
  11. 完全降下车辆。
  12. 将车辆驶离举升机。
  13. 检查冷却液液位,必要时加满。
  14. 连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  15. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  16. 在 Toolbox 中,点击 Actions/Autodiag 选项卡,然后搜索“Purge”。
  17. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start,再点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    确保车辆未处于行驶状态。将车辆置于行驶状态将停止此例程。
    Informational PurposesAn informational icon, calling your attention
    尽管出现停止消息,但计划仍在运行。
    Informational PurposesAn informational icon, calling your attention
    如果速度徘徊在 7000 RPM,则说明泵存在气锁状况。请重新执行真空充注。
    Informational PurposesAn informational icon, calling your attention
    继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 与 MAX 线之间。
    Informational PurposesAn informational icon, calling your attention
    测试持续约 10 分钟。
    Informational PurposesAn informational icon, calling your attention
    完成后,点击窗口右上角的 X 关闭。
  18. 检查冷却液液位,必要时加满。
  19. 断开 Toolbox,然后从车上取出笔记本电脑。
  20. 将HEPA 空调滤清器总成放置到车内,然后安装将总成固定到车辆的螺栓 (x2)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    将总成前边缘向下转过前备箱储物单元,然后小心地将后边缘移过制动储液罐并放置到位。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  21. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  22. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  23. 升起左前车窗,关闭左前车门。
