软管 - 出口 - 散热器(拆卸和更换)

校正代码 18302702 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开左前车门,完全降下左前车窗。
  2. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  4. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  5. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  6. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  7. 拆下前饰板裙板。请参阅裙板 - 前饰板(拆卸和更换)
  8. 完全降下车辆。
  9. 在车辆前部下方放置一个液体收集容器。

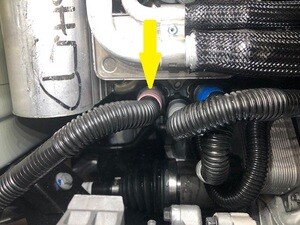

  10. 松开弹簧夹,断开冷却液软管与散热器出口软管的连接,然后立即插接外螺纹接头和内螺纹接头。

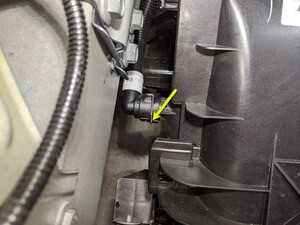

  11. 松开将散热器出口软管固定到车辆右侧的卡子。
  12. 松开弹簧夹,断开散热器出口软管与超级歧管的连接,然后立即塞堵住超级歧管。

安装

  1. 拔下超级歧管的螺塞,将散热器出口软管连接到超级歧管,然后扣紧夹子。
    Informational PurposesAn informational icon, calling your attention
    对接头执行推拉推测试,确保接头牢固。
  2. 从冷却液软管和散热器出口软管上拆下螺塞,立即连接外螺纹接头和内螺纹接头,然后扣紧夹子。
    Informational PurposesAn informational icon, calling your attention
    对接头执行推拉推测试,确保接头牢固。
  3. 安装将散热器出口软管固定到车辆右侧的卡子。
  4. 取走车辆前部下方的液体收集容器。
  5. 安装前饰板裙板。请参阅裙板 - 前饰板(拆卸和更换)
  6. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  7. 完全降下车辆。
  8. 拆卸冷却液罐盖,然后加注冷却液至适当液位。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 “Max” 线处。
  9. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  10. 使用 Toolbox 3.0 与车辆相连。
  11. 在 Toolbox 中,点击“Actions/Autodiag”,然后在搜索字段中输入“Purge”。
  12. 选择TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start,然后点击Run
    Informational PurposesAn informational icon, calling your attention
    等待例行程序完成,然后点击窗口右上角的 “X” 关闭。
  13. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 “Max” 线处。
  14. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  15. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  16. 升起左前车窗,关闭左前车门。
