闩锁传动装置 - 充电接口(三相)(拆卸和更换)

校正代码 44014012 0.84 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1076921-00-B Insulation Multimeter, Fluke 1507 (NA)
  • 1076921-00-A Insulation Multimeter, Fluke 1587 (EMEA)
  • 1076921-01-B Insulation Multimeter, Fluke 1508 (APAC)
  • 1108272-00-B 变流器逻辑连接器盖,3DU
  • 1130480-00-A 超薄测试探针,Fluke TP38
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE):

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压手套测试器
  • 护目镜
  • 电气绝缘保护安全鞋
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

手套充气机是测试高压手套的唯一推荐方式。开始此程序前,两只高压手套都必须通过测试。如果任何一只手套未通过空气检测,则丢弃这付手套。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

确保高压手套未过期。高压手套有效期为印在手套上的测试日期后最多 12 个月,但首次使用后,即使手套仍处于上述 12 个月有效期内,也只能使用 6 个月。

  • 2023 年 7 月 11 日:添加了更详细的步骤和图像。

拆卸

  1. 拆下充电接口。请参阅充电接口(三相)(拆卸和更换)

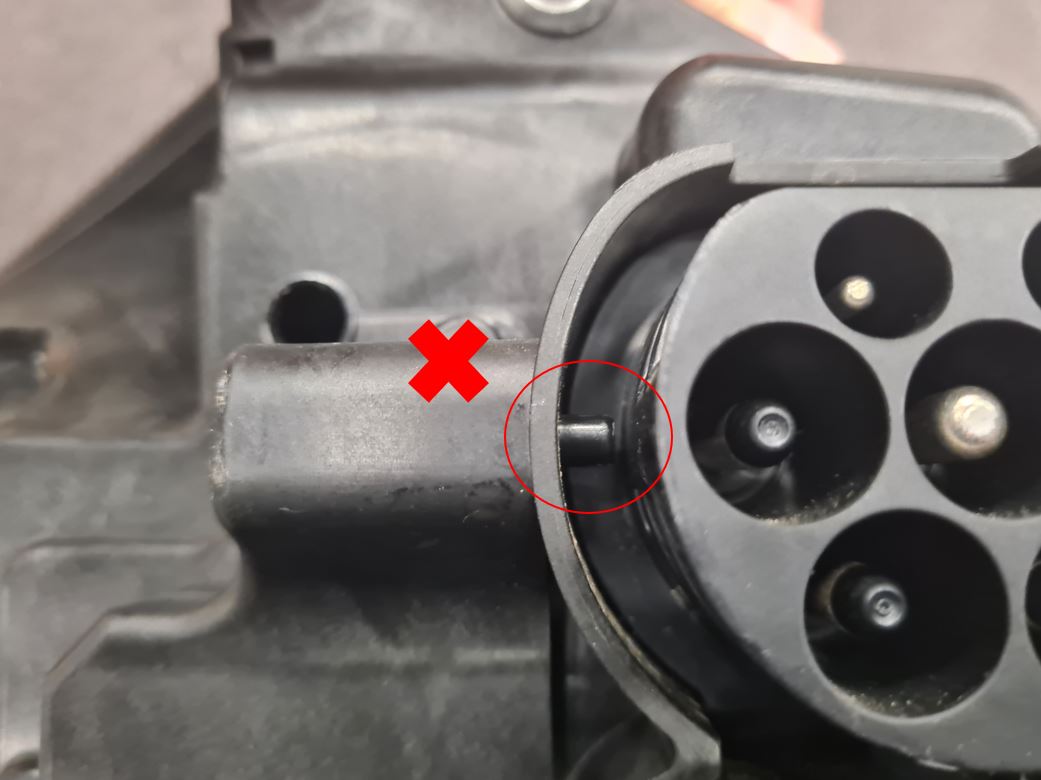

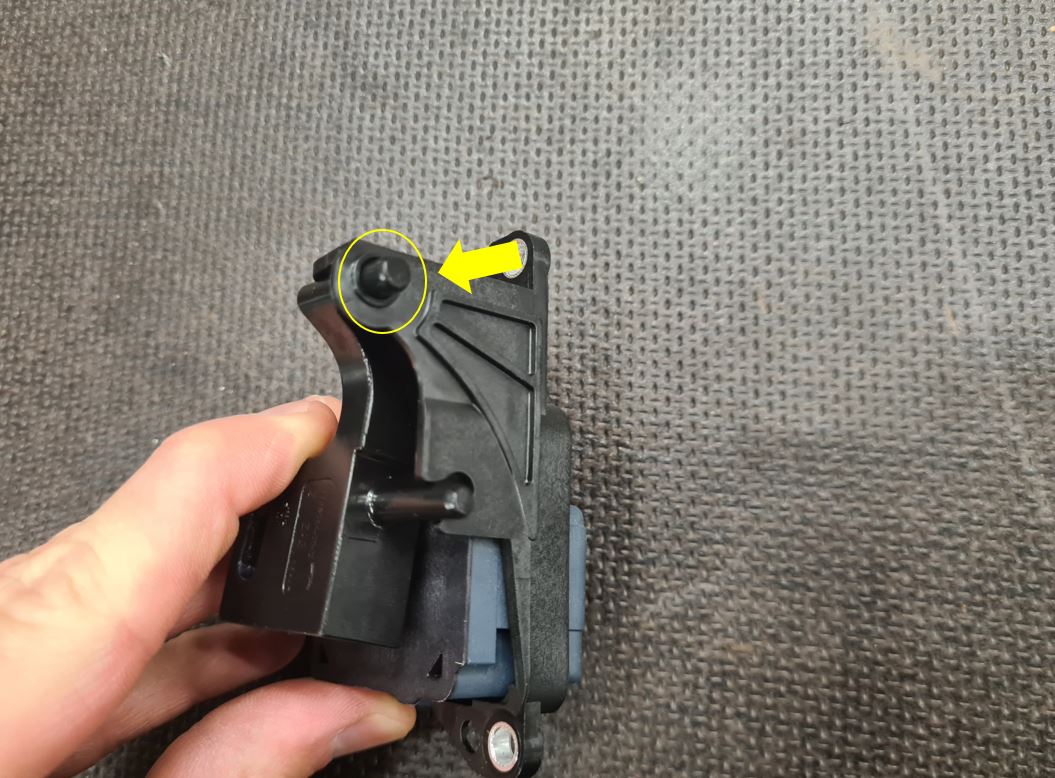

  2. 向内放置锁销。
    Informational PurposesAn informational icon, calling your attention

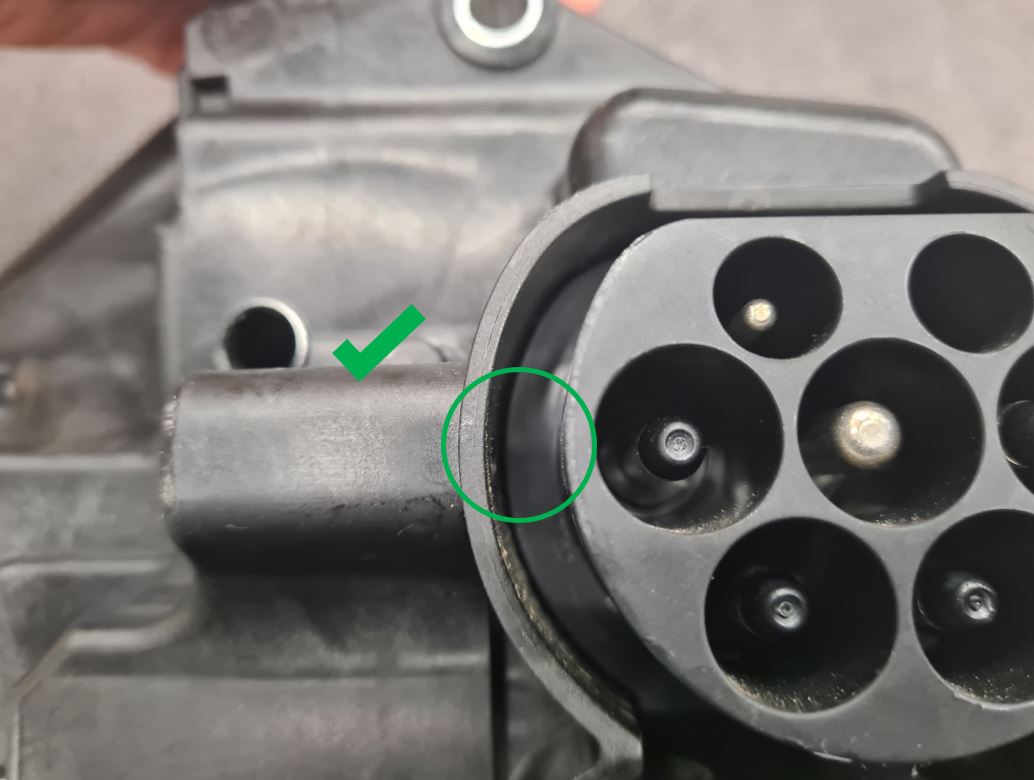

    确保销完全插入。
    Informational PurposesAn informational icon, calling your attention
    齿轮执行机构摇杆臂应处于向上位置。

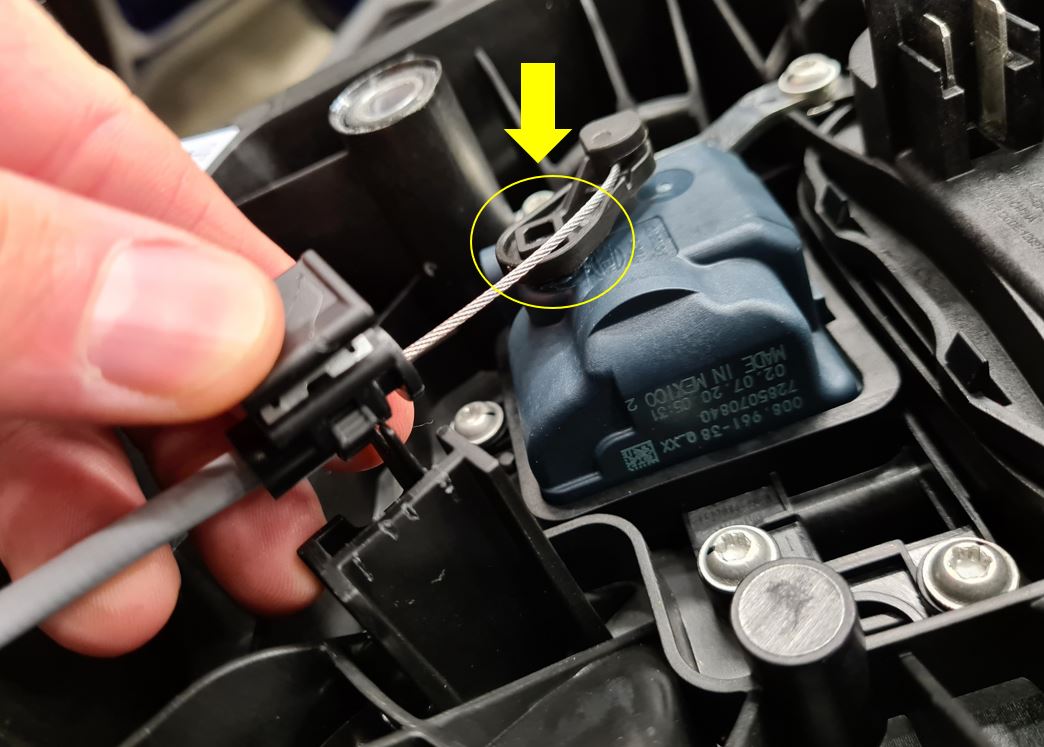

  3. 从充电接口总成上拆下手动释放缆索。
    Informational PurposesAn informational icon, calling your attention
    记下摇杆臂位置。
    Informational PurposesAn informational icon, calling your attention
    小心地向外撬摇杆臂。

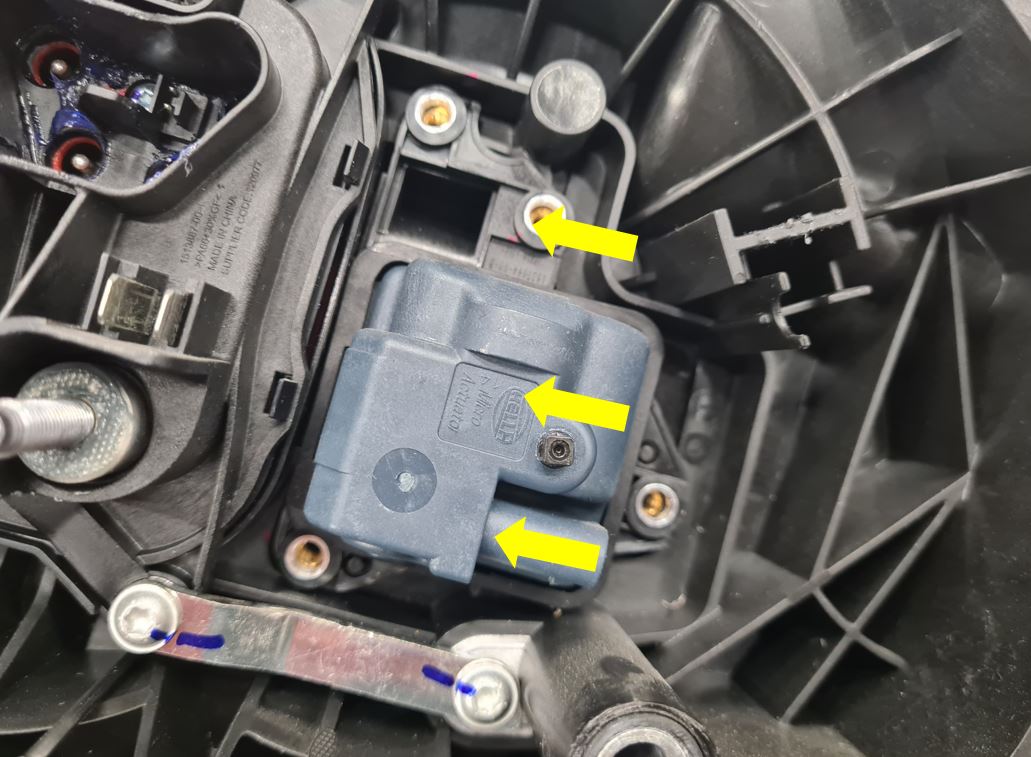

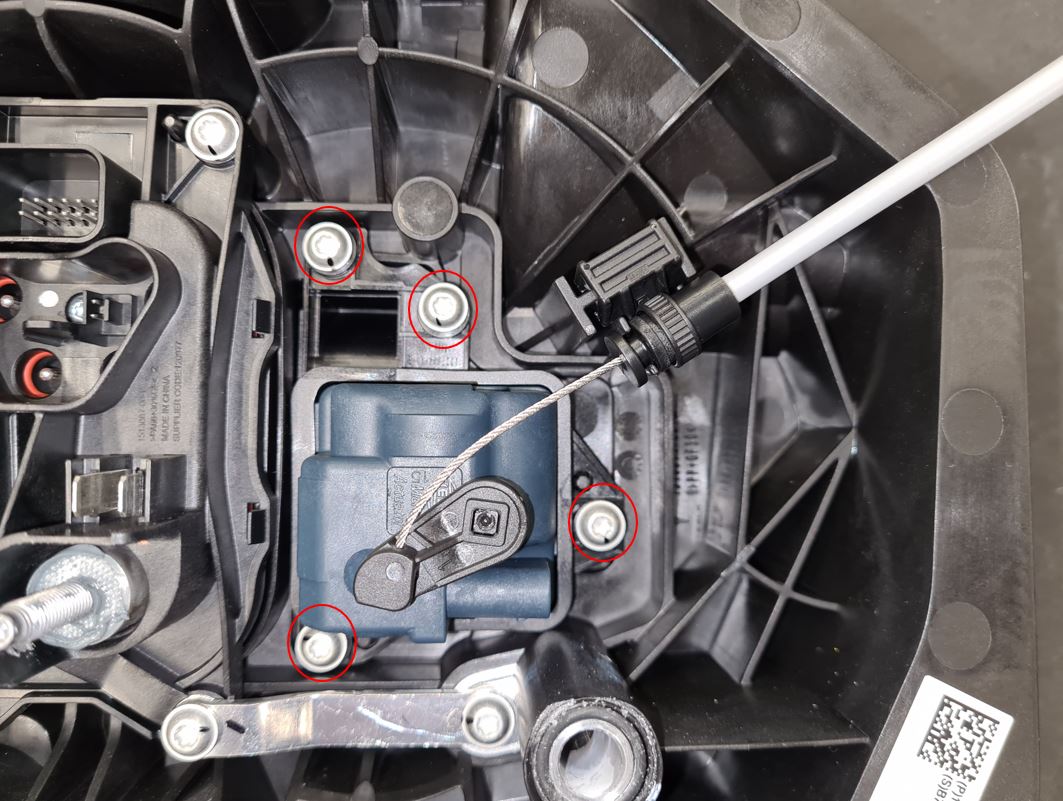

  4. 拆下将闩锁执行机构总成固定到充电接口总成的螺栓 (x4),然后从充电接口上拆下闩锁执行机构总成。
    1.8 Nm (1.3 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 钻头

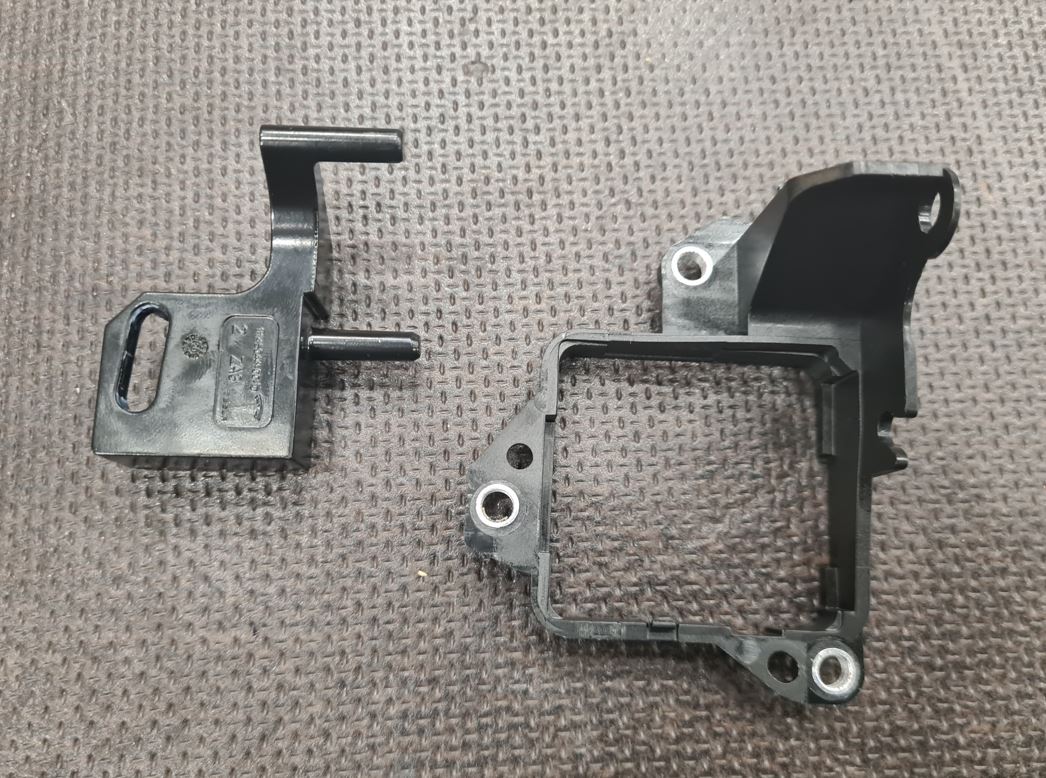

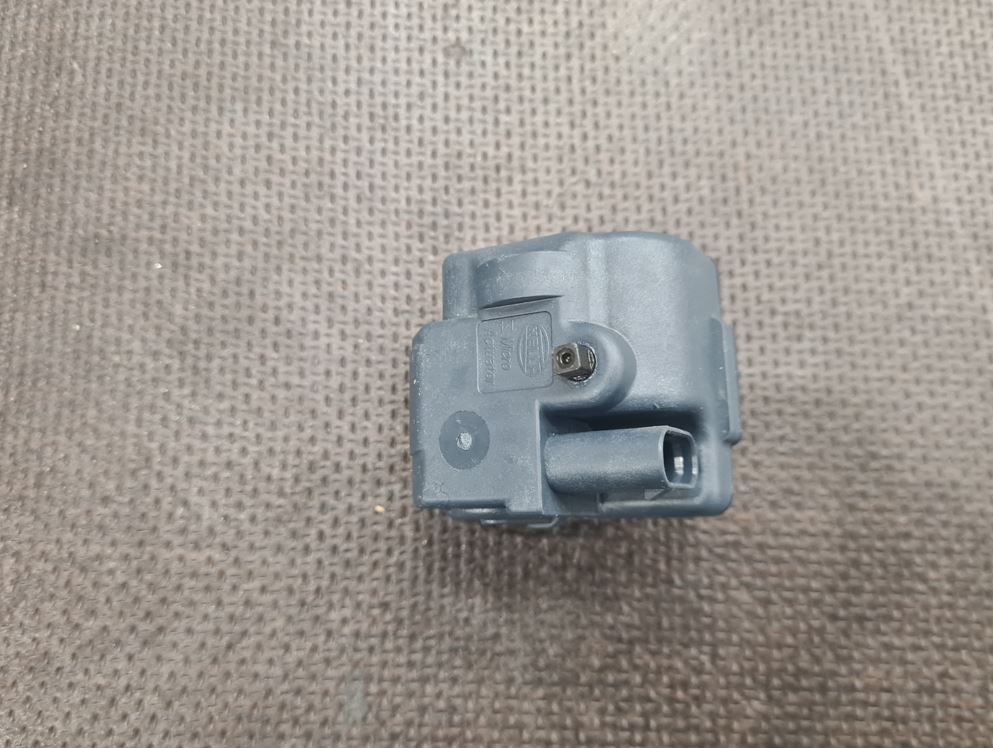

  5. 将闩锁执行机构与闩锁执行机构支架分离。
    Informational PurposesAn informational icon, calling your attention

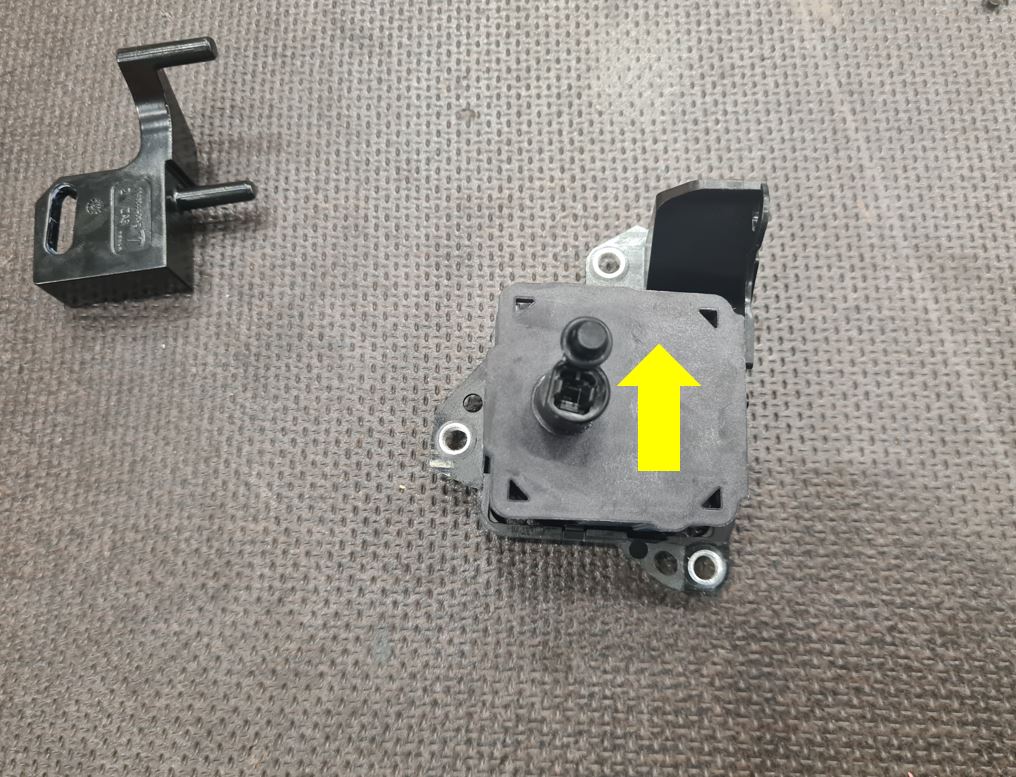

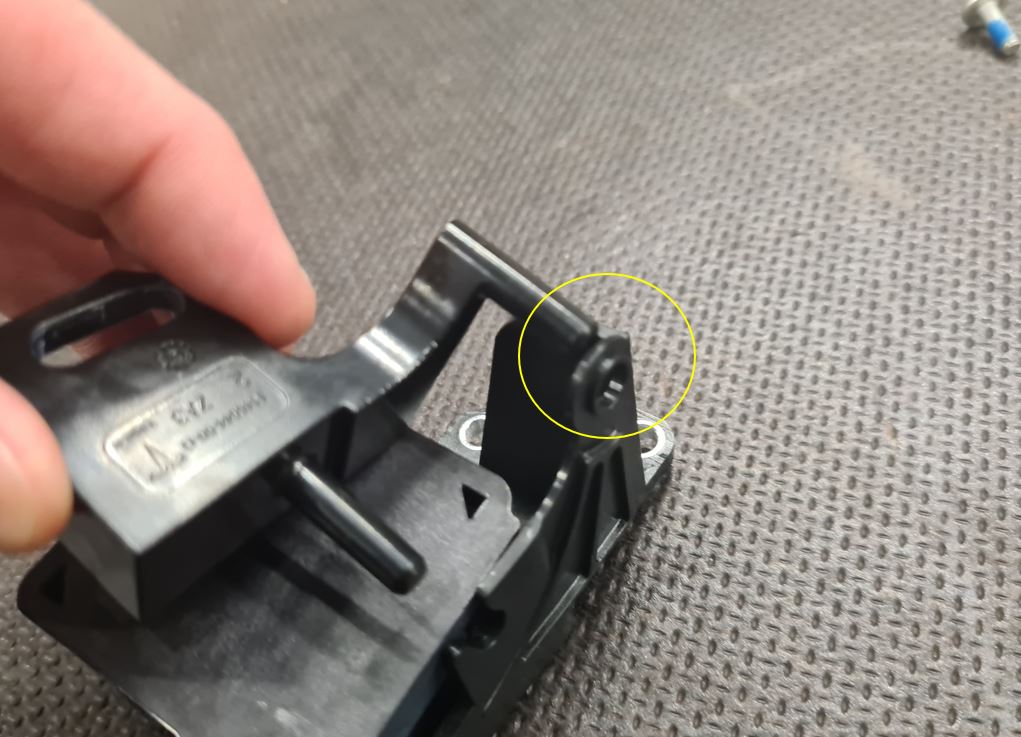

    向上滑动执行机构销,将其从闩锁执行机构上松开,然后从支架盖中滑出。将闩锁执行机构从支架中提出来。

安装

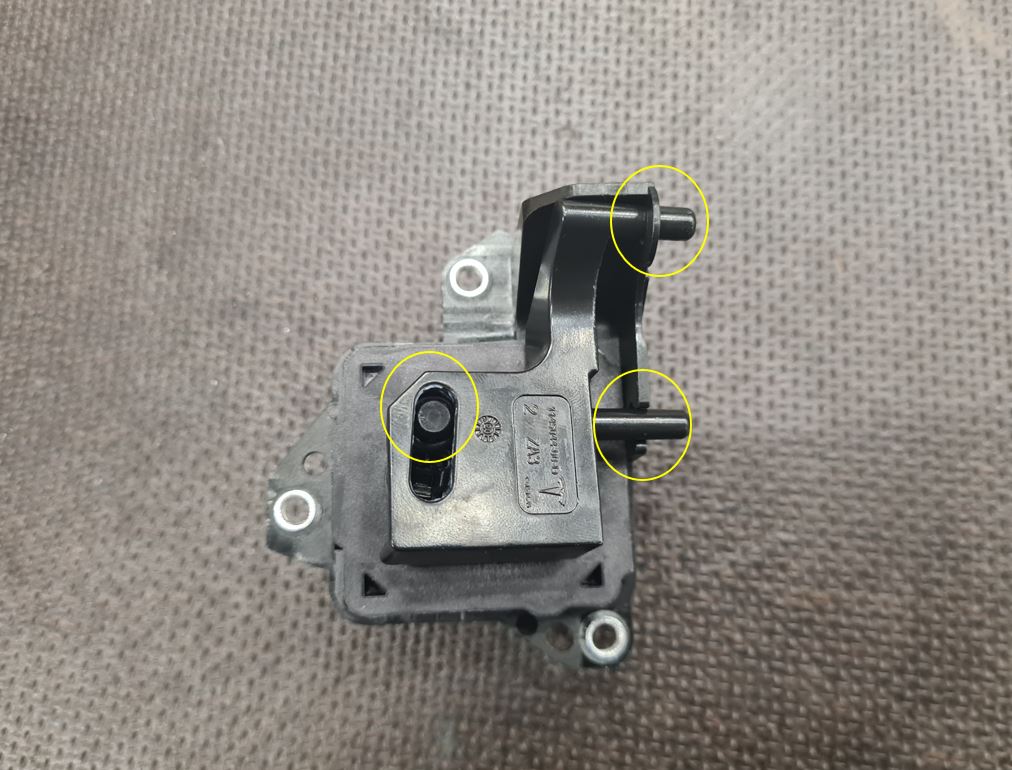

  1. 设置闩锁执行机构总成。

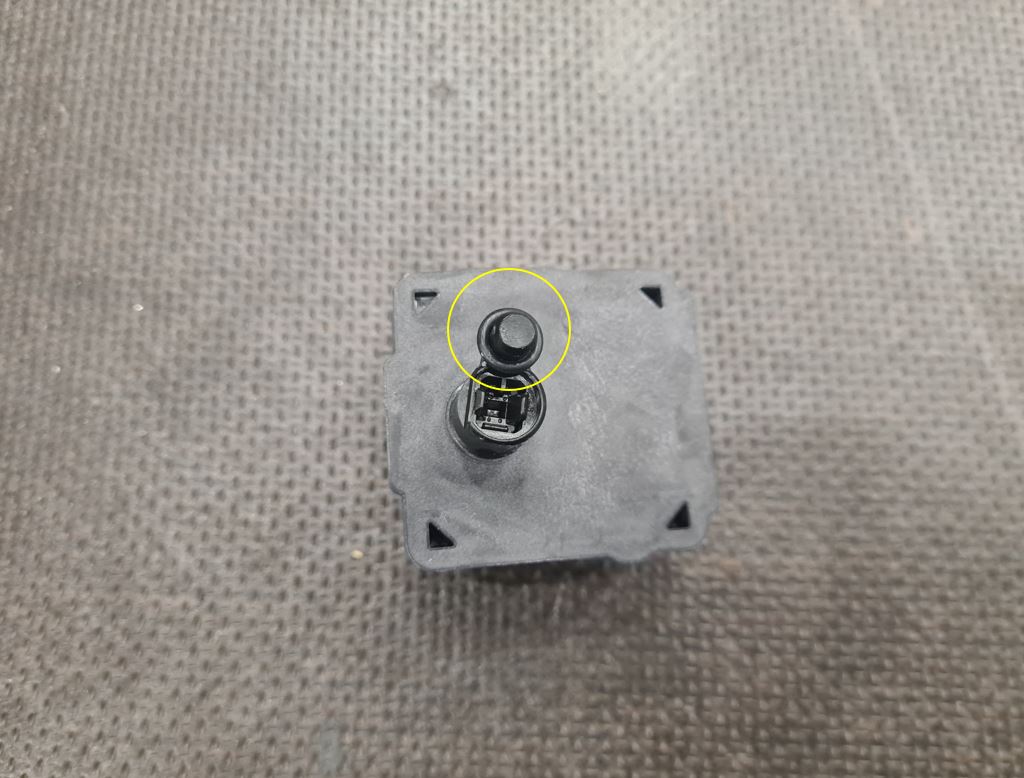

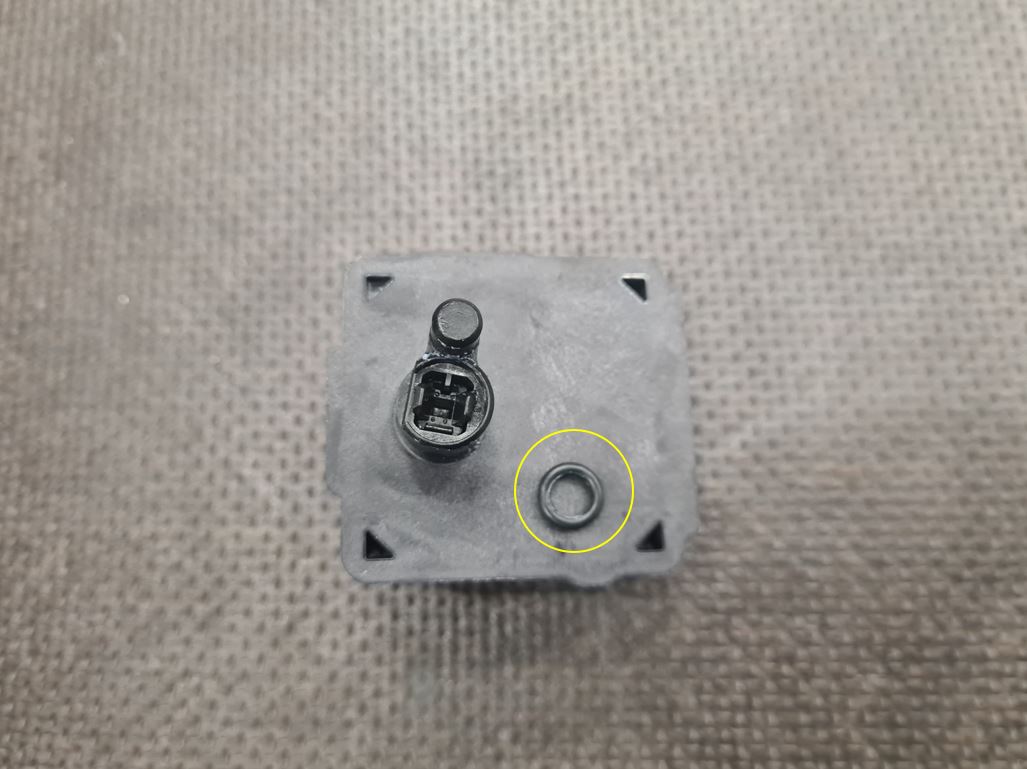

    1. 将 O 型环安装到正确的位置。

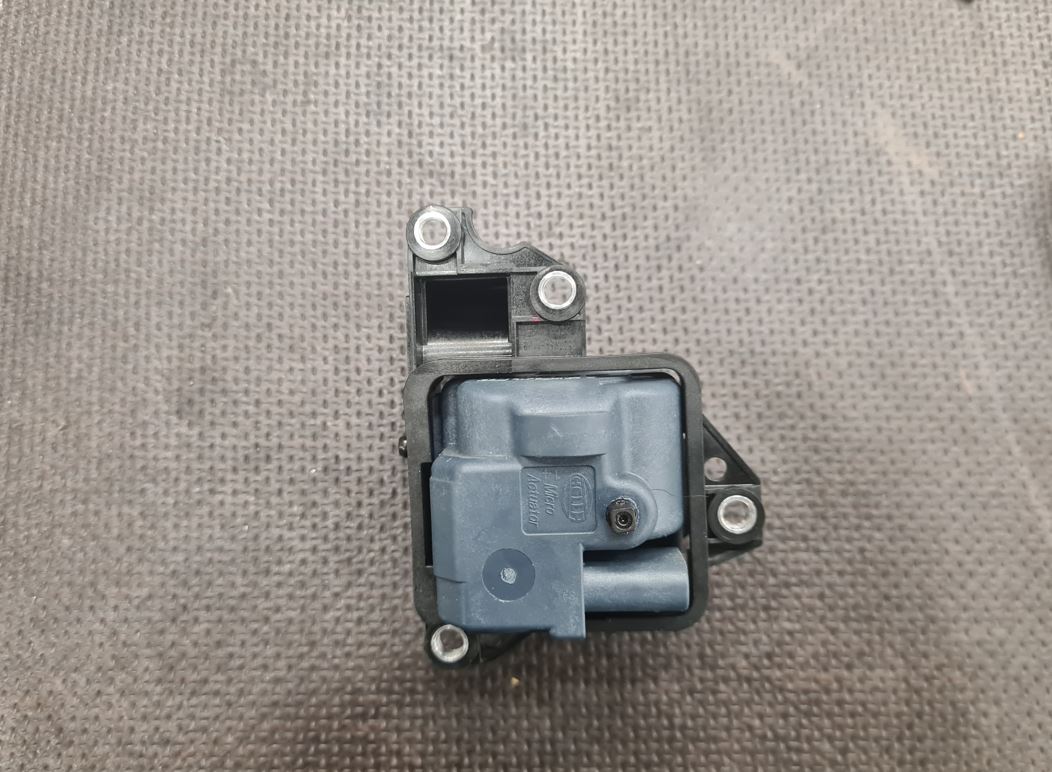

    2. 将闩锁执行机构滑入支架。

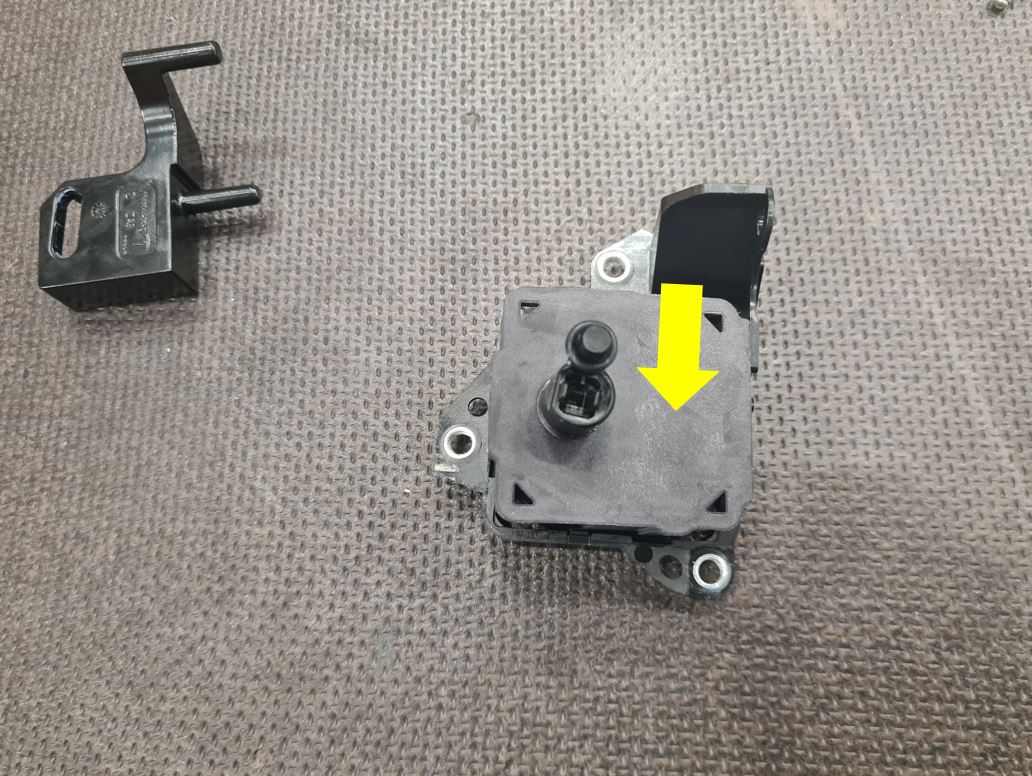

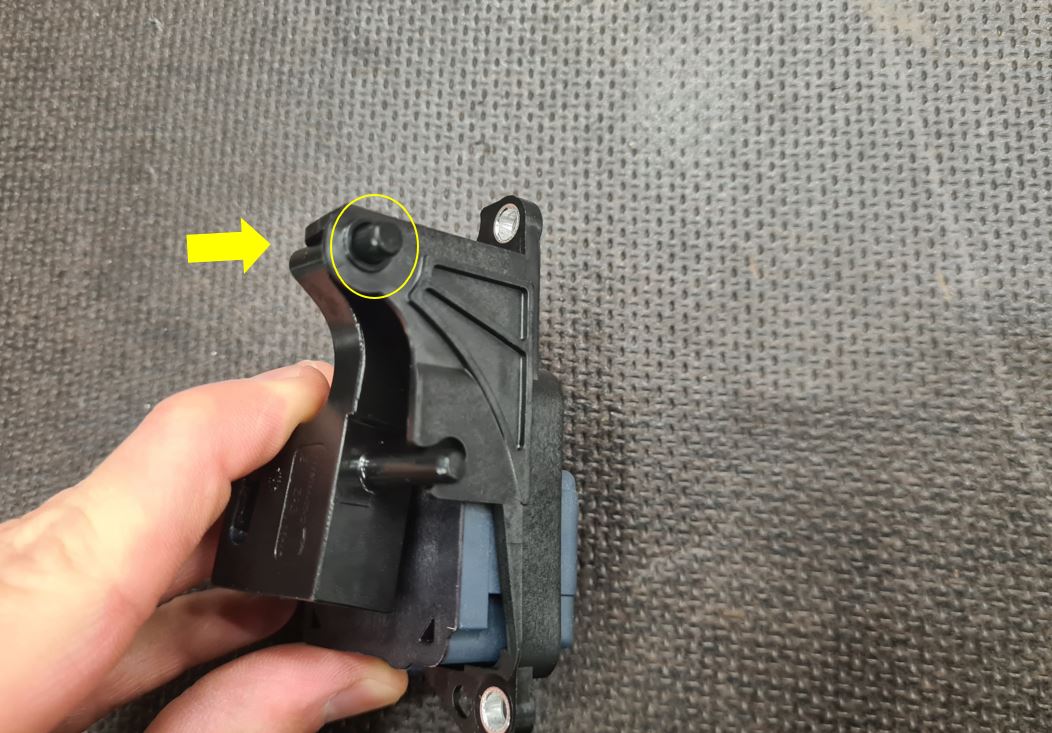

    3. 小心地对齐并安装执行机构锁销总成。
  2. 将闩锁执行机构总成安装到充电接口总成中。
    Informational PurposesAn informational icon, calling your attention

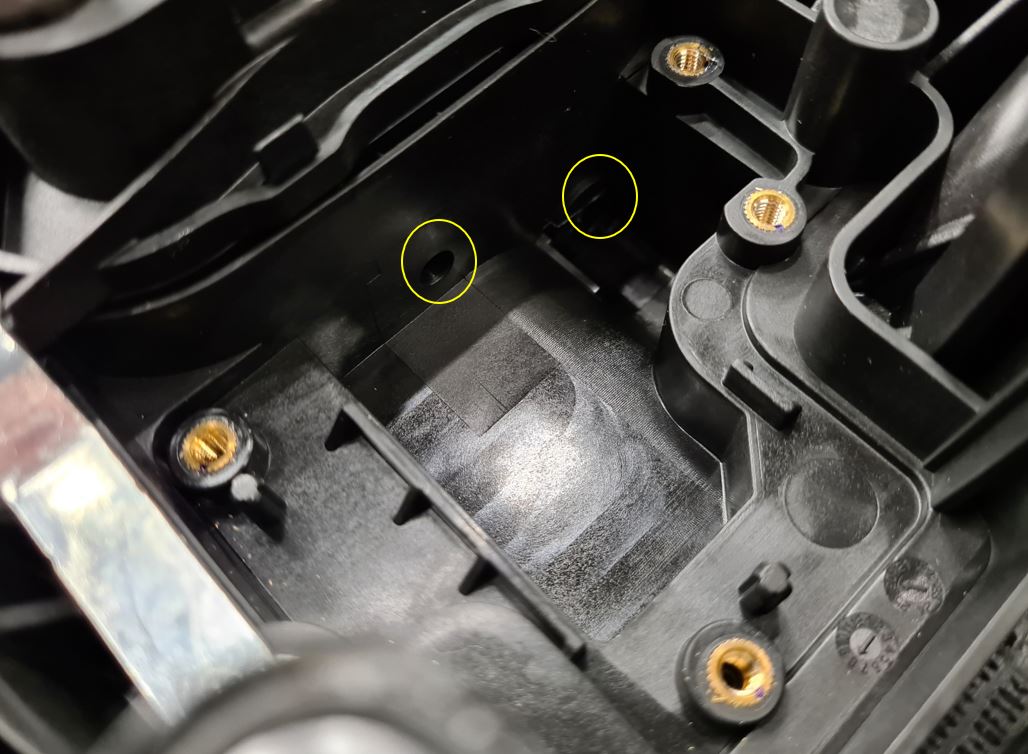

    小心地向内滑动闩锁执行机构总成并对准锁销。
  3. 安装将闩锁执行机构总成固定到充电接口总成的螺栓 (x4)。
    1.8 Nm (1.3 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 钻头
  4. 将手动释放缆索安装到闩锁执行机构上。
    Informational PurposesAn informational icon, calling your attention
    小心地将执行机构摇杆臂压入到位,直到其完全就位,然后将电缆固定在其支架上。
  5. 安装充电接口。请参阅充电接口(三相)(拆卸和更换)
