传感器 - 驻车距离 - 外 - 后（拆卸和更换）

校正代码 17271122 0.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

注

外侧驻车距离传感器为 S7 和 S12。内侧驻车距离传感器为 S8、S9、S10 和 S11。请参阅传感器 - 驻车距离 - 内 - 后（拆卸和更换）。

拆卸

拆卸左后翼子板饰板。请参阅饰板 - 翼子板 - 后 - LH（拆卸和更换）。
拆卸将后饰板左侧固定到车身的螺栓。
4 Nm (2.9 lbs-ft)
提示：推荐使用以下工具：
- 8 毫米六角
- 4 英寸加长件
向外拉后饰板，为后部驻车传感器留出空间。
断开电气线束与后驻车距离传感器连接器的连接。

注
切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。

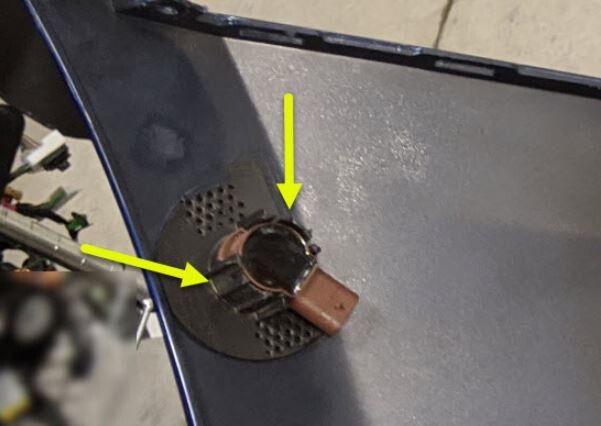

松开将后驻车距离传感器固定到后饰板的锁片，然后将传感器从后饰板上拆下。

安装

安装程序与拆卸程序相反，以下各项除外：

将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。

请参阅零件目录以确定安装在车辆上的驻车传感器的类型。如果车辆配备 Tesla USS，请按所列顺序运行以下 Toolbox 3.0 例程：
