触摸屏（拆卸和更换）

校正代码 21051202 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 触摸屏（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
显示器外壳至触摸屏紧固件
3 Nm (2.2 lbs-ft)
  • 梅花 T30 套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 2 英寸加长件
更换
仪表板至触摸屏紧固件（10 毫米六角）
16 Nm (11.8 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 4 英寸加长件
更换
仪表板至触摸屏紧固件 (T30 梅花头)
12 Nm (8.8 lbs-ft)
  • 梅花 T30 套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 4 英寸加长件

拆卸

  1. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。

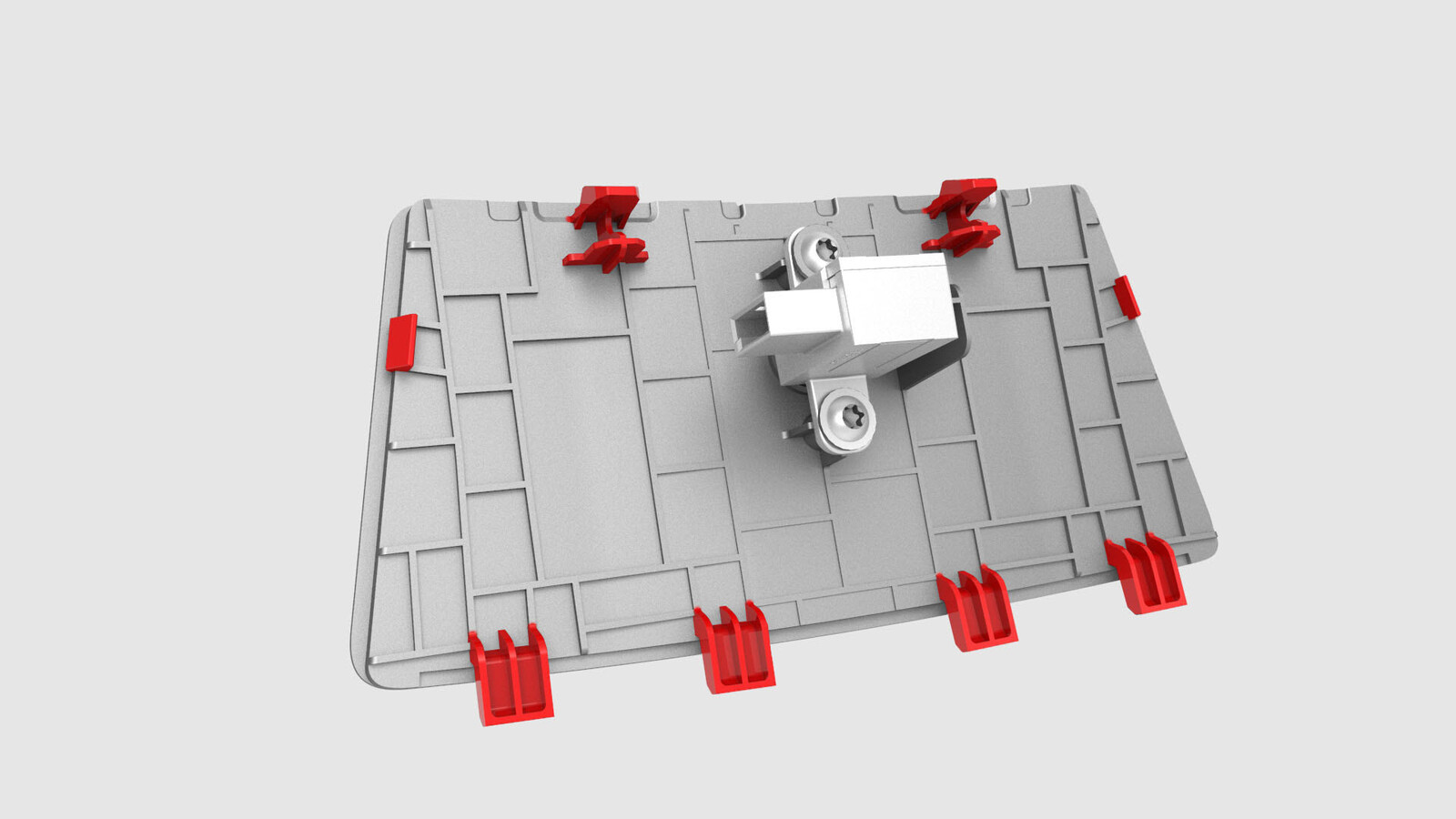

  3. 向维修面板的顶部中央槽中插入挖撬工具，然后松开将维修面板固定到仪表板的夹子和锁片。
  4. 断开驾驶室温度传感器连接器，然后从车上拆下维修面板。

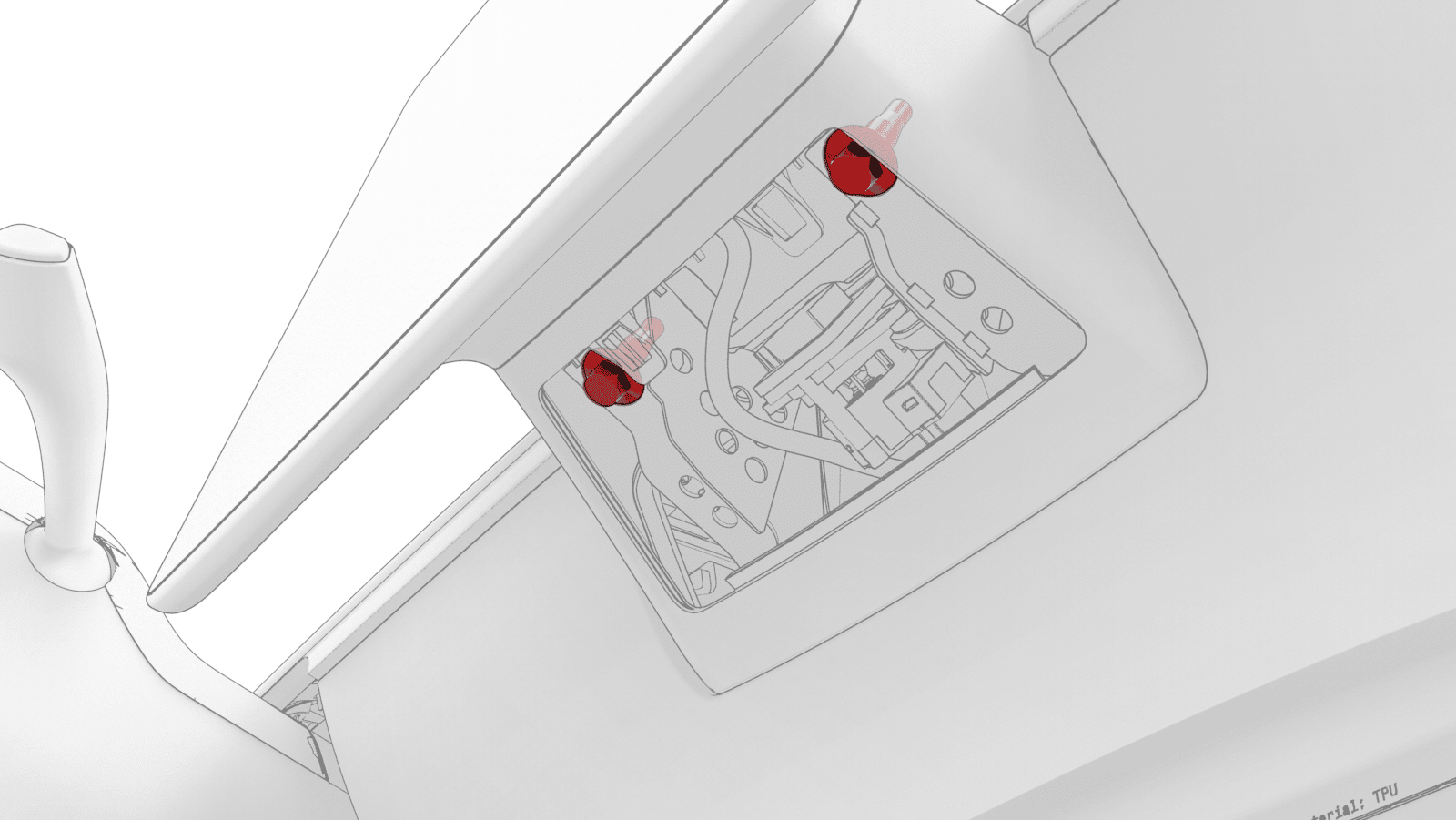

  5. 拆下并弃用将触摸屏固定到仪表板的螺栓，然后将触摸屏向车辆后部滑以将其拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    车辆可能配备 Torx T30 或 10 毫米六角螺丝。
    提示： 推荐使用以下工具：
    • 梅花 T30 套筒 或 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 4 英寸加长件

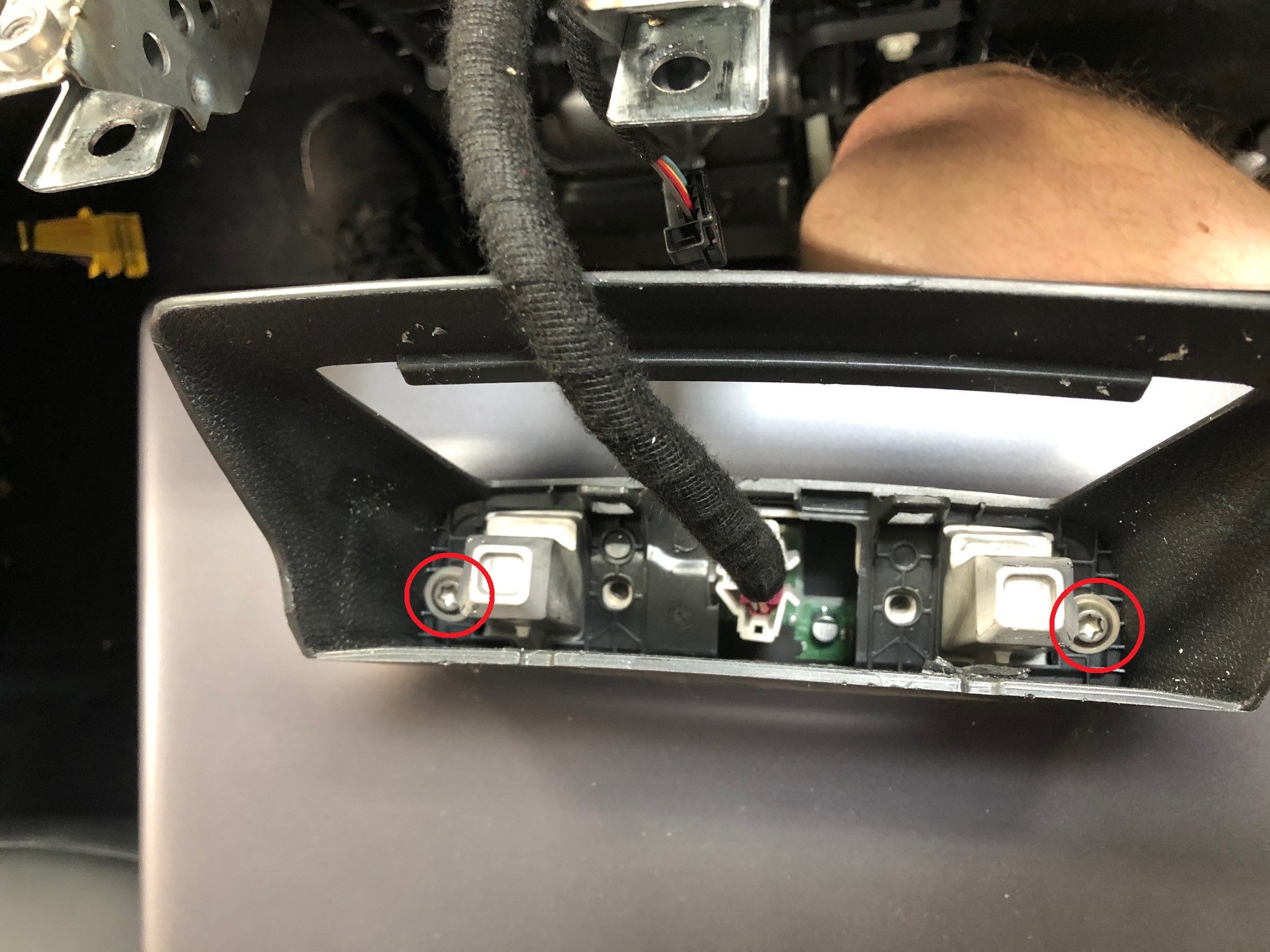

  6. 拆卸将中央显示器外壳固定到触摸屏的螺钉，然后j将外壳从触摸屏上拆下。
    提示： 推荐使用以下工具：
    • 梅花 T30 套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件

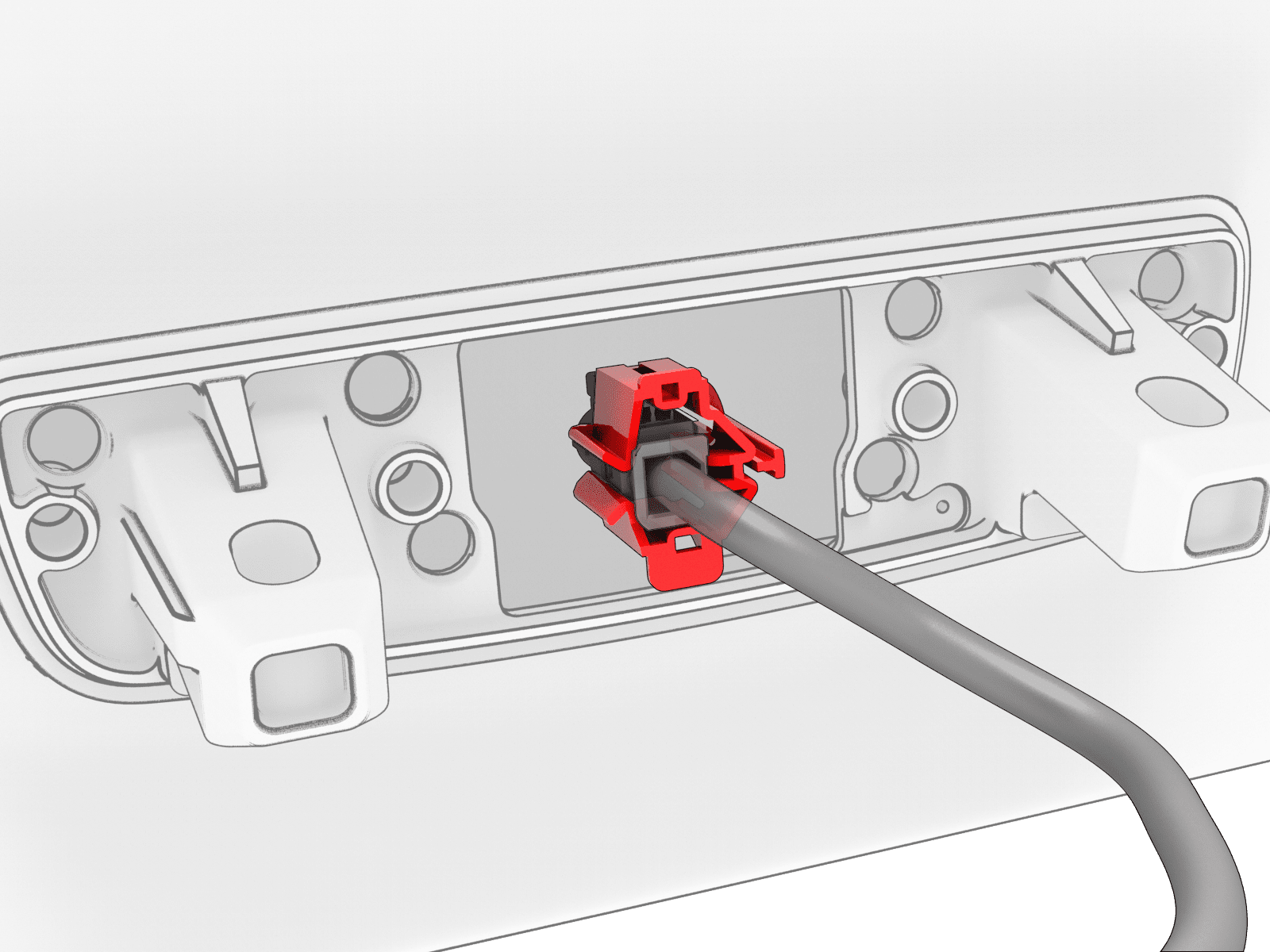

  7. 拆卸触摸屏电气连接器上的固定夹。
  8. 断开触摸屏电气连接器，然后将触摸屏和中央显示器外壳从车上拆下。

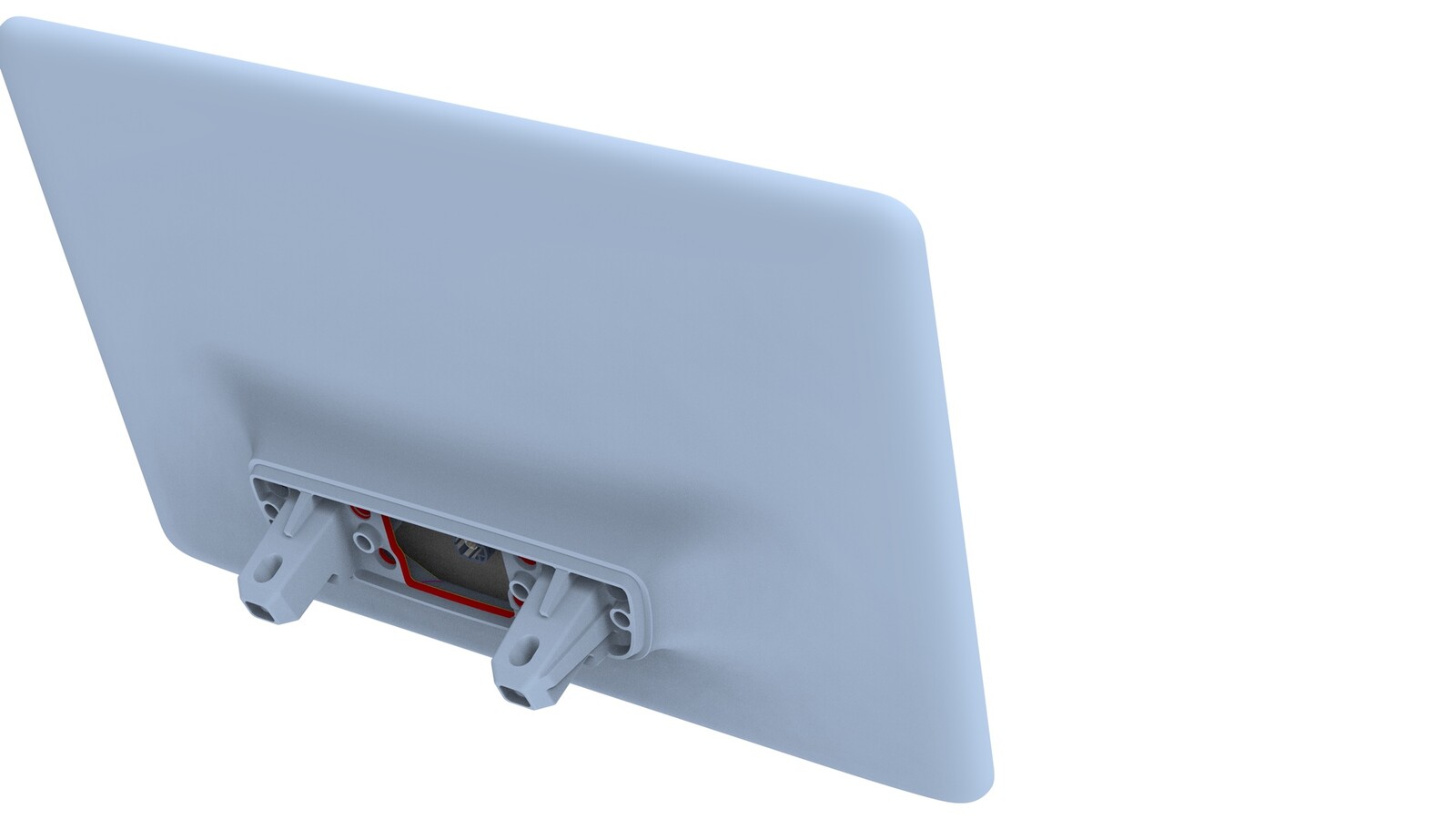

  9. 将中央显示器外壳从触摸屏上拆下。

安装

  1. 将中央显示器外壳放到车辆上，然后穿过外壳后部插入触摸屏电气连接器。
  2. 将触摸屏放到中央显示器外壳上，然后将触摸屏电气连接器连接到显示屏。
  3. 将固定夹安装到连接器上。
  4. 安装将中央显示器外壳固定到触摸屏的螺钉。
    3 Nm (2.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T30 套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件
  5. 将触摸屏放置在仪表板上，将其朝车头方向滑动，然后安装新的螺栓，将触摸屏固定到仪表板。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件
  6. 将温度传感器连接到维修面板。
    Informational PurposesAn informational icon, calling your attention
    注
    连接器朝向车辆的 LH 侧。
  7. 安装将维修面板固定到仪表板的夹子和锁片。
  8. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  9. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  10. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  11. 在 Toolbox 的搜索字段中输入“Display”。
    Informational PurposesAn informational icon, calling your attention
    注
    如果尚未选择 “Actions”，请确保选择该项。
  12. 点击PING-BASH_DISPLAYSearch for routine in ToolboxDisplay Connection Test旁边的Play按钮，然后选择Run。
  13. 在 Toolbox 中，在搜索字段中输入 “GATEWAY”。
  14. 点击PROC_ICE_X_GATEWAY-REBOOTSearch for routine in ToolboxGateway Reboot旁边的Play按钮，然后选择Run。
    Informational PurposesAn informational icon, calling your attention
    注
    该步骤将重启网关。
