风管 - 底板 - 第二排 - RH（结构化电池组）（拆卸和更换）

校正代码 18109812 0.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开 RH 前车门。
  2. 将副驾位座椅向后移动。
  3. 拆下 RH 前脚垫。
  4. 拆下 RH A 柱中间饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  5. 拆下 RH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  6. 拆下中控台 RH 板。请参阅侧板 - 中控台 - LH（拆卸和更换）。

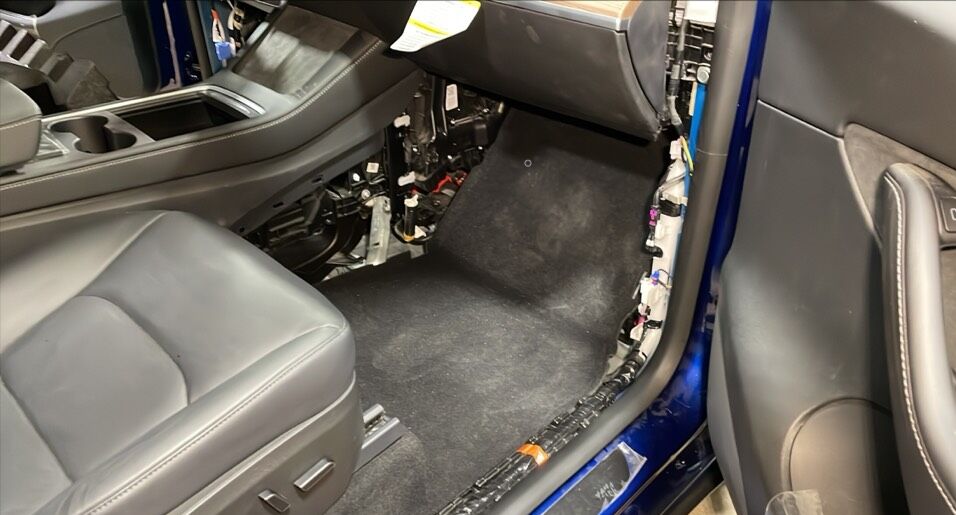

  7. 拆下副驾位脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位（左侧驾驶）（拆卸和更换）。

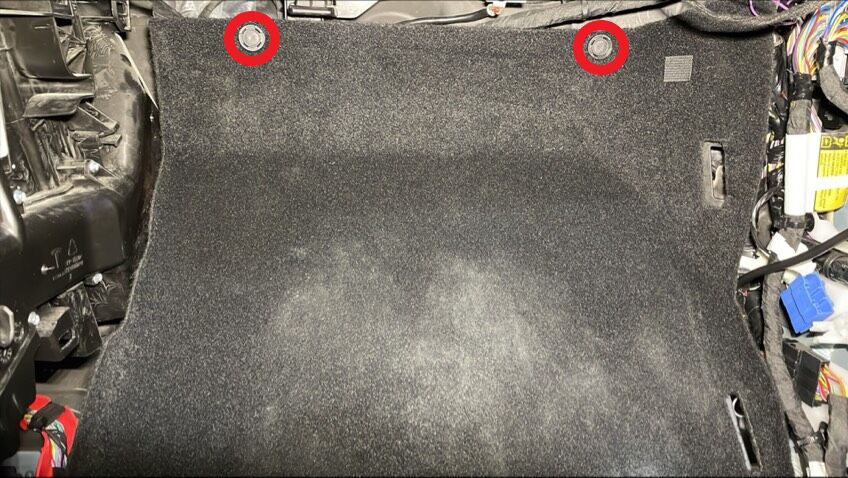

  8. 松开将驾驶室 RH 前毡毯固定到驾驶室支架的夹子 (x2)。

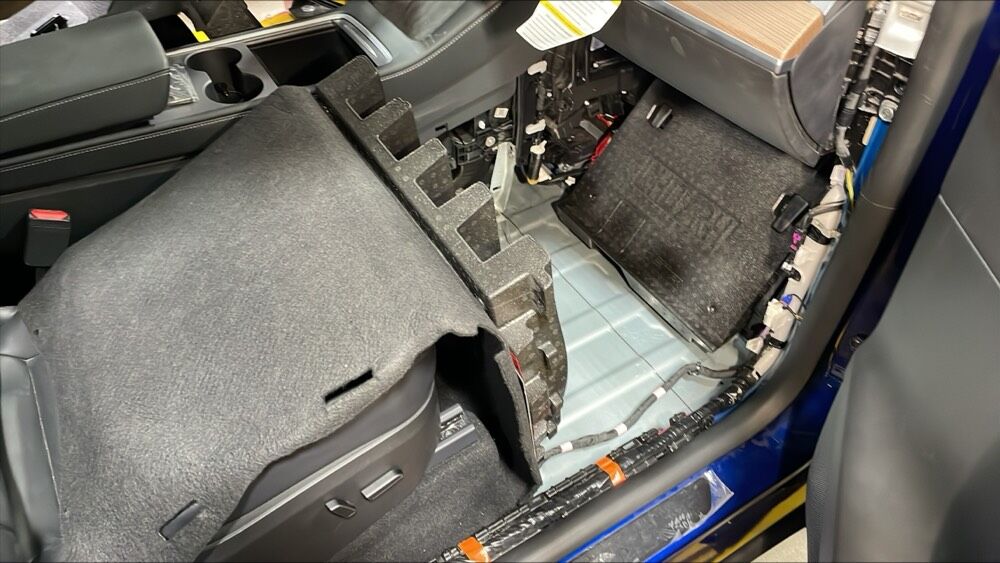

  9. 松开座椅线束夹，将线束从毡毯上移开，然后向后折叠驾驶室 RH 前毡毯。

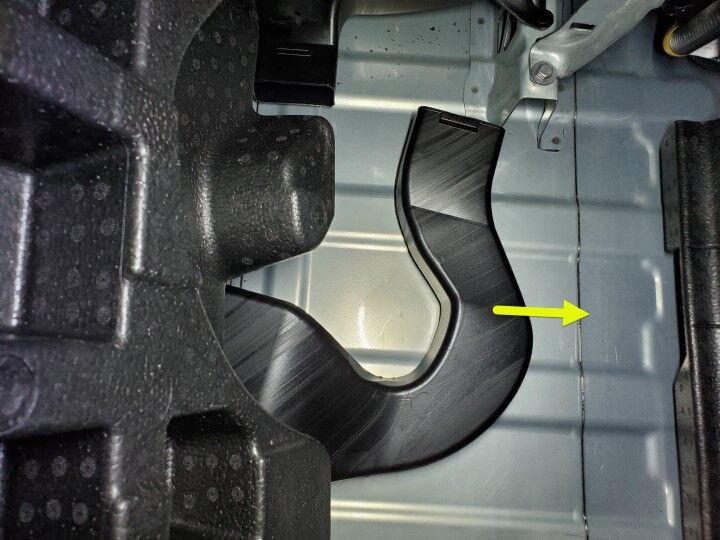

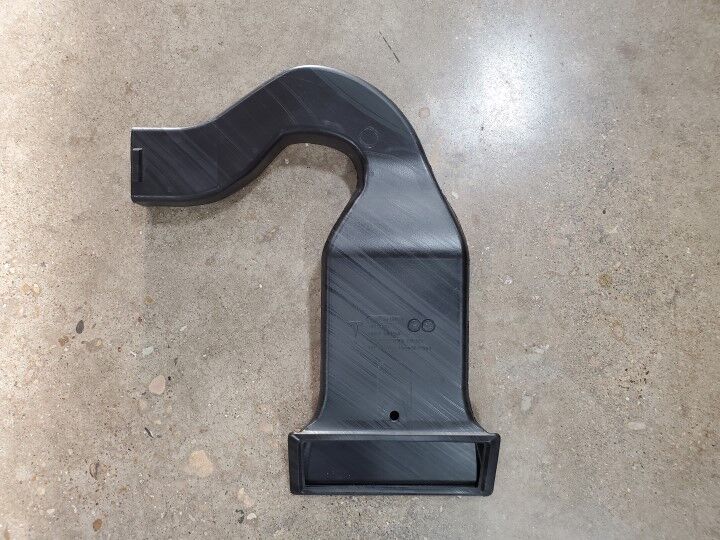

  10. 从主导管上松开第二排 RH 底板导管，然后朝车辆前部拉 RH 导管以将其拆下。

安装

  1. 将第二排 RH 底板导管放置到车内，朝车辆后部推导管，然后将 RH 导管固定到主导管上。
  2. 将驾驶室 RH 前毡毯折回原位，将座椅线束挪到毡毯上，然后固定线束夹。
  3. 安装将驾驶室 RH 前毡毯固定到驾驶室支架的夹子 (x2)。
    Informational PurposesAn informational icon, calling your attention
    注
    确认毡毯位置是否正确。
  4. 安装副驾位脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位（左侧驾驶）（拆卸和更换）。
  5. 安装中控台 RH 板。请参阅侧板 - 中控台 - LH（拆卸和更换）。
  6. 安装 RH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  7. 安装 A 柱 RH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  8. 将副驾位座椅移回原位。
  9. 安装 RH 前脚垫。
  10. 关闭 RH 前车门。
