泵 - 挡风玻璃清洗器(拆卸和更换)

校正代码 17501002 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格泵 - 挡风玻璃清洗器(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将水箱固定到车辆的螺栓和螺母
3 Nm (2.2 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸加长件
重复使用

拆卸

  1. 打开左前车门,完全降下左前车窗。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆下左右雨刮器臂。请参阅雨刮器臂(拆卸和更换)
  4. 拆下前围篦板。请参阅面板 - 前围篦板(拆卸和更换)
  5. 拆卸挡风玻璃清洗器储液罐加注口。请参阅加注口 - 储液罐 - 挡风玻璃清洗器(左侧驾驶)(拆卸和更换)
  6. 拆卸雨刮器电机。请参阅雨刮器模块(拆卸和更换)
  7. 松开将电气线束固定到挡风玻璃清洗器储液罐的夹子。
  8. 拆卸将水箱固定到车辆的螺栓和螺母。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件

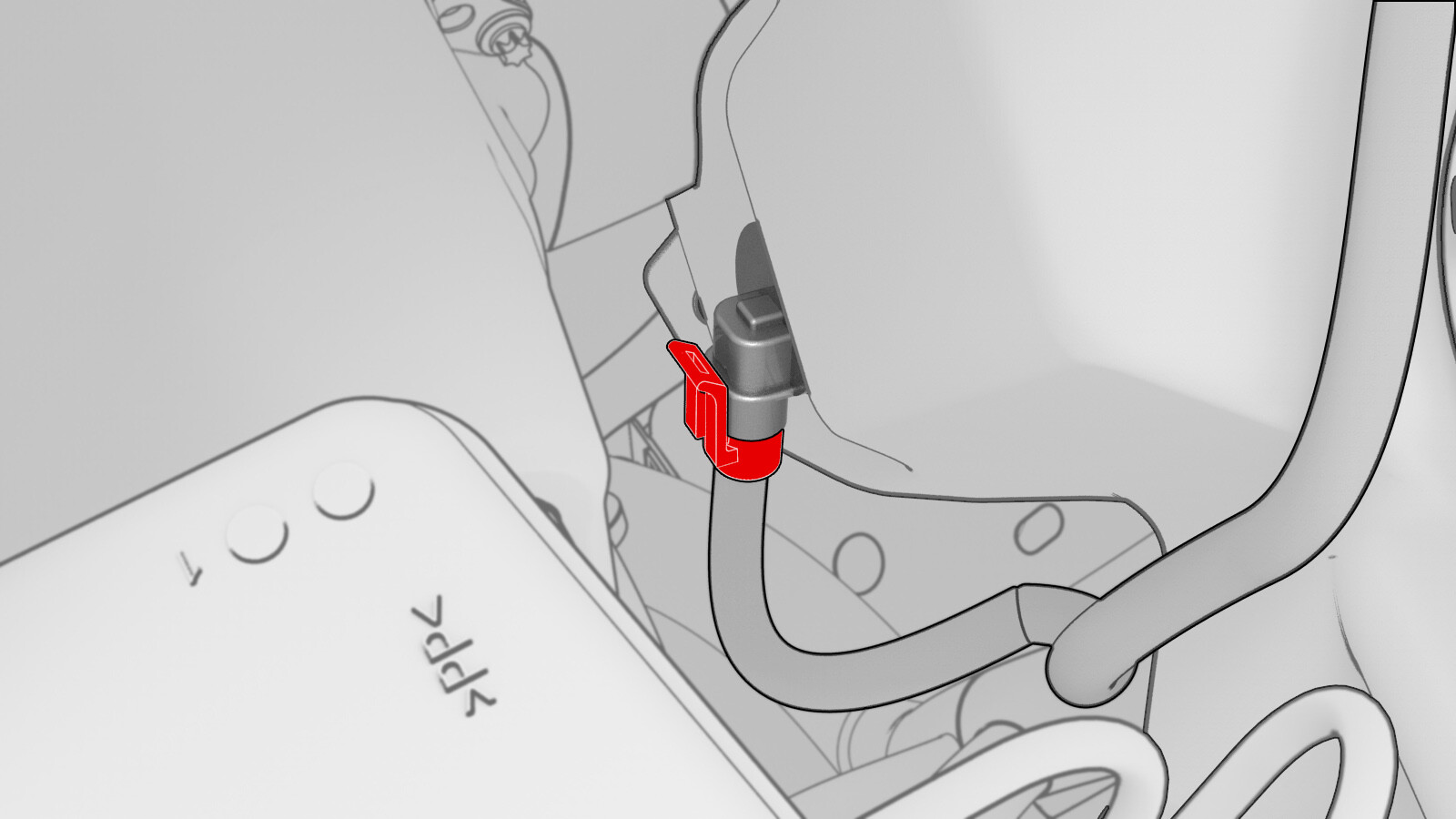

  9. 断开清洗器储罐液位传感器。
    Informational PurposesAn informational icon, calling your attention
    将清洗器储罐前移,然后抬起,以便为液位传感器连接器腾出作业空间。
  10. 断开电气线束与挡风玻璃清洗器泵连接器之间的连接。
    Informational PurposesAn informational icon, calling your attention

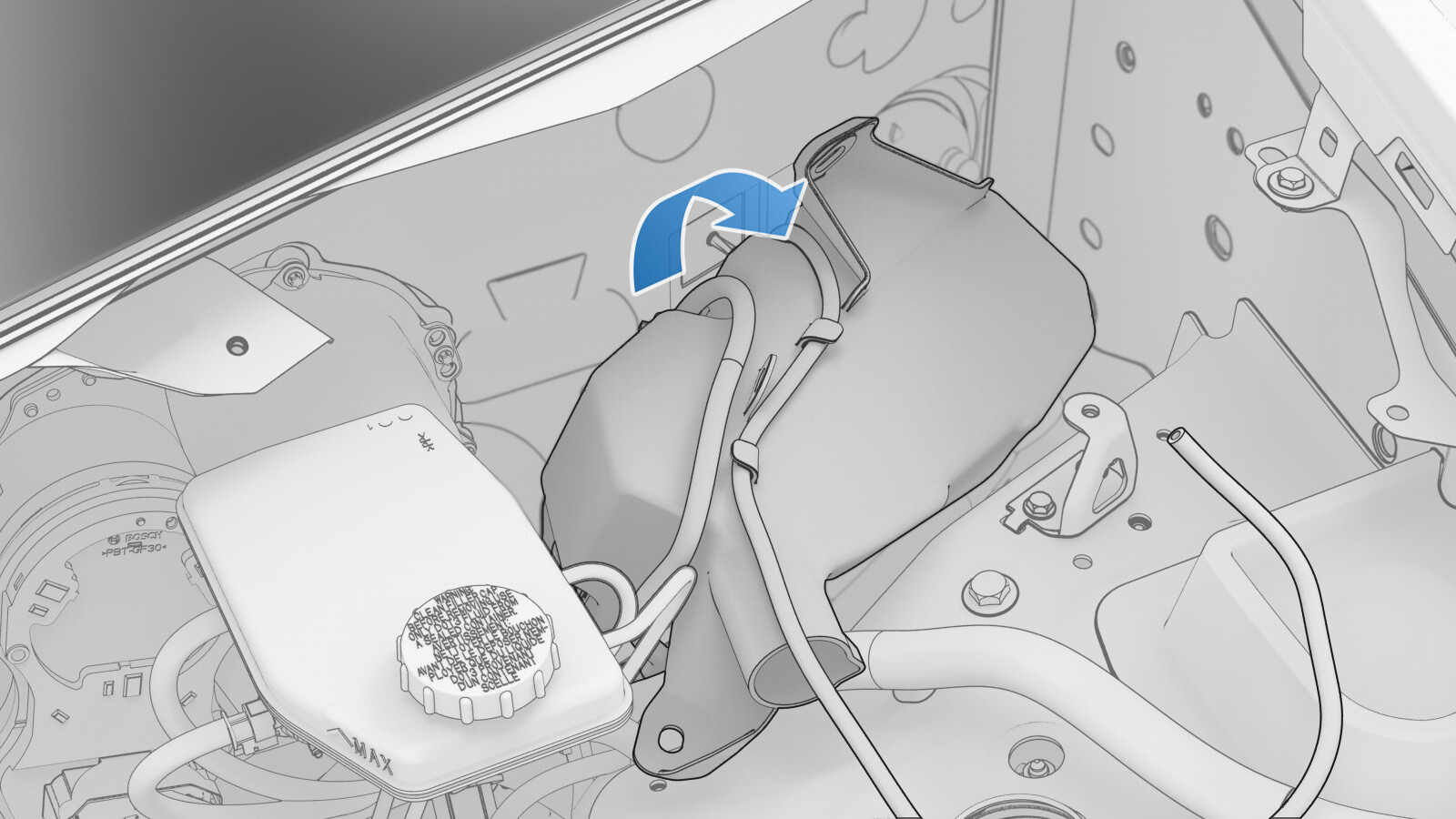

    抬起清洗器储液罐总成,然后逆时针转动,以便在储罐后部腾出清洗器泵作业空间。
  11. 从车上拆下挡风玻璃清洗器储液罐总成,然后回注临时排出的清洗液。

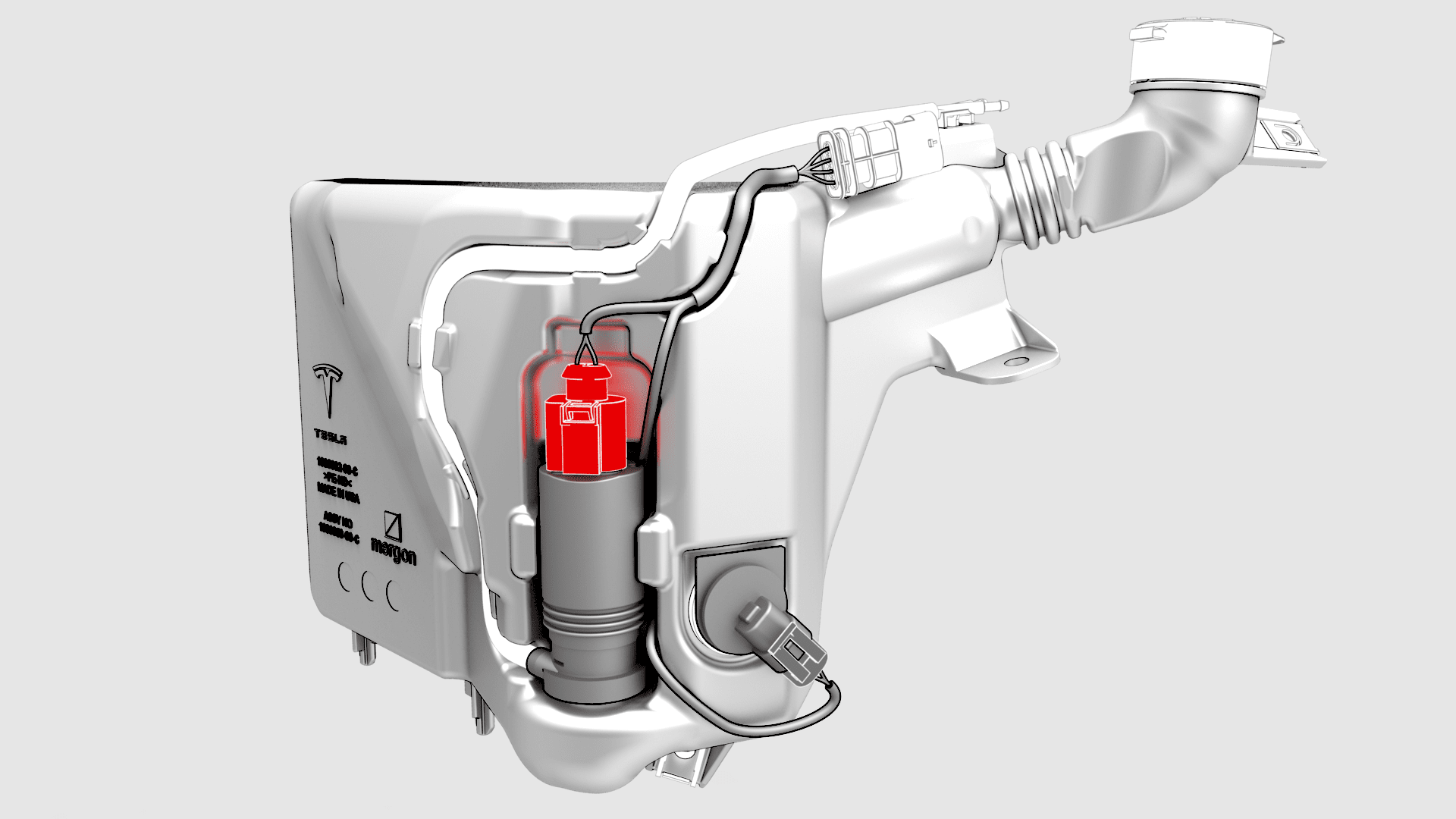

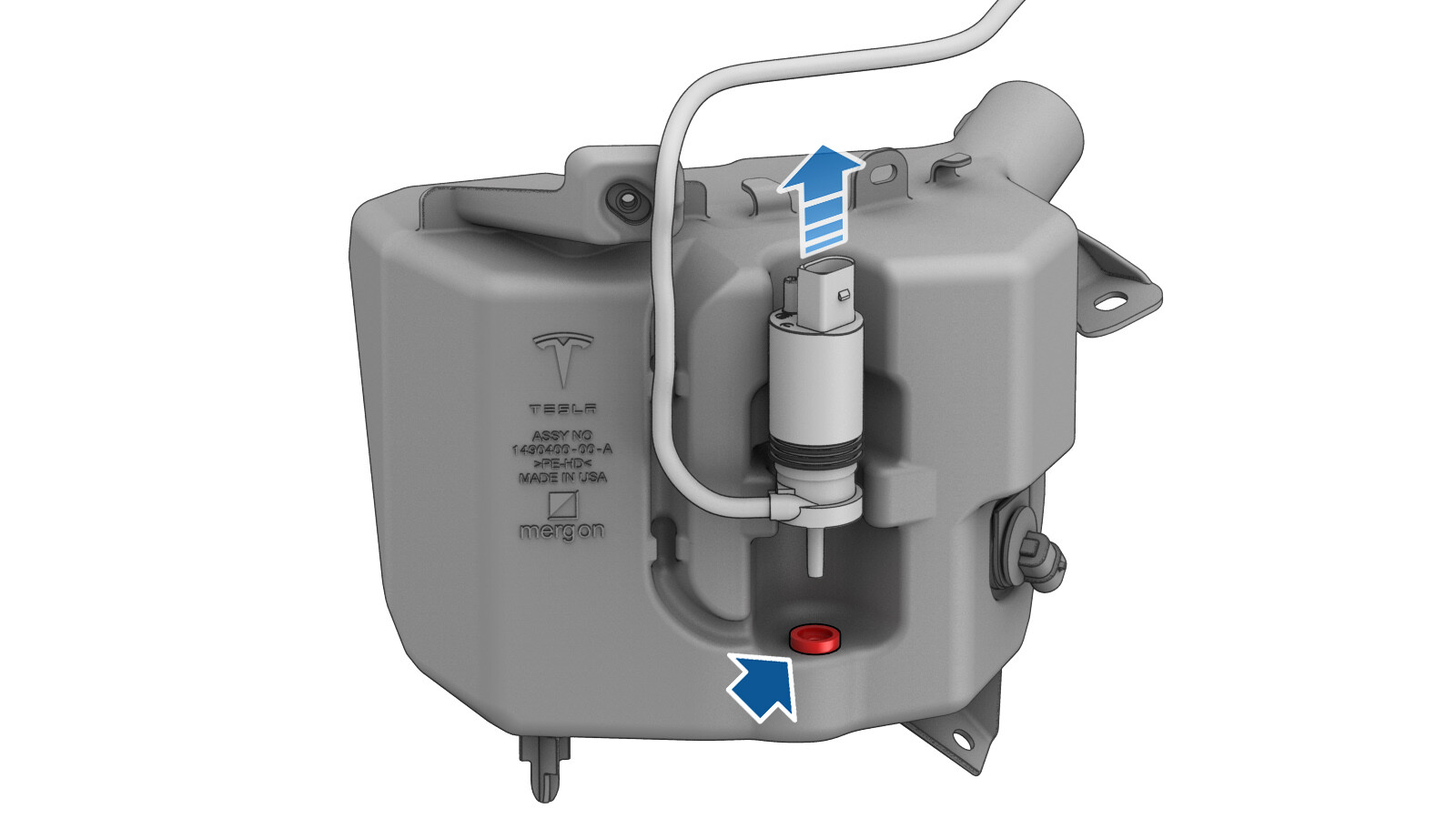

  12. 将清洗器软管从挡风玻璃清洗器储液罐上拆下,然后将挡风玻璃清洗器泵从储液罐索环上拆下。
  13. 检查索环是否损坏,必要时进行更换。
    Informational PurposesAn informational icon, calling your attention
    新清洗器泵不配备新索环。

安装

  1. 将挡风玻璃清洗器软管安装到挡风玻璃清洗器泵上。
  2. 将挡风玻璃清洗器泵的触头安装到挡风玻璃清洗器储液罐的索环中,将清洗器泵安装到储液罐中,然后将清洗器软管安装到储液罐中。
  3. 将电气线束连接到挡风玻璃清洗器泵连接器和液位传感器连接器上。
  4. 将挡风玻璃清洗器储液罐安装到车辆上,然后安装将挡风玻璃清洗器储液罐车身的螺栓和螺母
    3 Nm (2.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  5. 紧固将电气线束固定到挡风玻璃清洗器储液罐的夹子。
  6. 安装雨刮器电机。请参阅雨刮器模块(拆卸和更换)
  7. 安装挡风玻璃清洗器储液罐加注口。请参阅加注口 - 储液罐 - 挡风玻璃清洗器(左侧驾驶)(拆卸和更换)
  8. 安装前围篦板。请参阅面板 - 前围篦板(拆卸和更换)
  9. 安装左右雨刮器臂。请参阅雨刮器臂(拆卸和更换)
  10. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  11. 向挡风玻璃清洗器储液罐中加注清洗液。
  12. 验证挡风玻璃雨刮器和清洗器的运转情况。
