车门和铰链盖板 - 充电接口(拆卸和更换)

校正代码 44011702 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 8 月 8 日:删除了不必要的步骤。 启用了 Model Y 程序。

拆卸

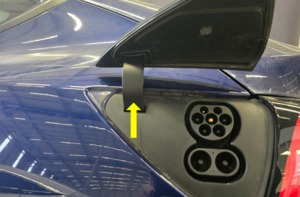

  1. 打开充电接口盖板。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  4. 执行充电接口电压检查程序。请参阅充电接口电压检查

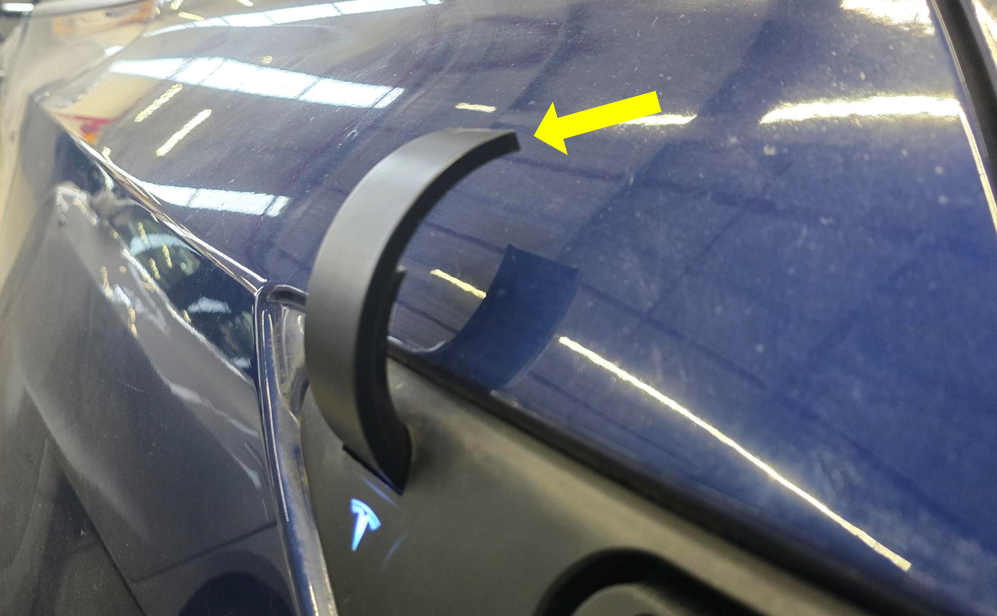

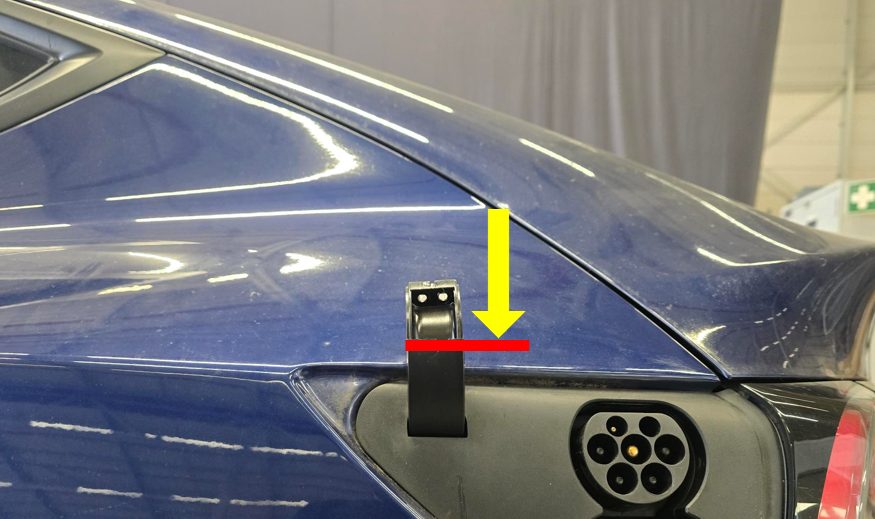

  5. 将小号一字螺丝刀插入铰链盖和充电接口盖板之间的间隙,然后稍微向下推动铰链盖,如图所示。
    Informational PurposesAn informational icon, calling your attention
    铰链盖在拆卸充电接口盖板的过程中会被破坏。新的铰链盖将随新的充电接口盖板一起提供。
  6. 拆卸铰链盖:

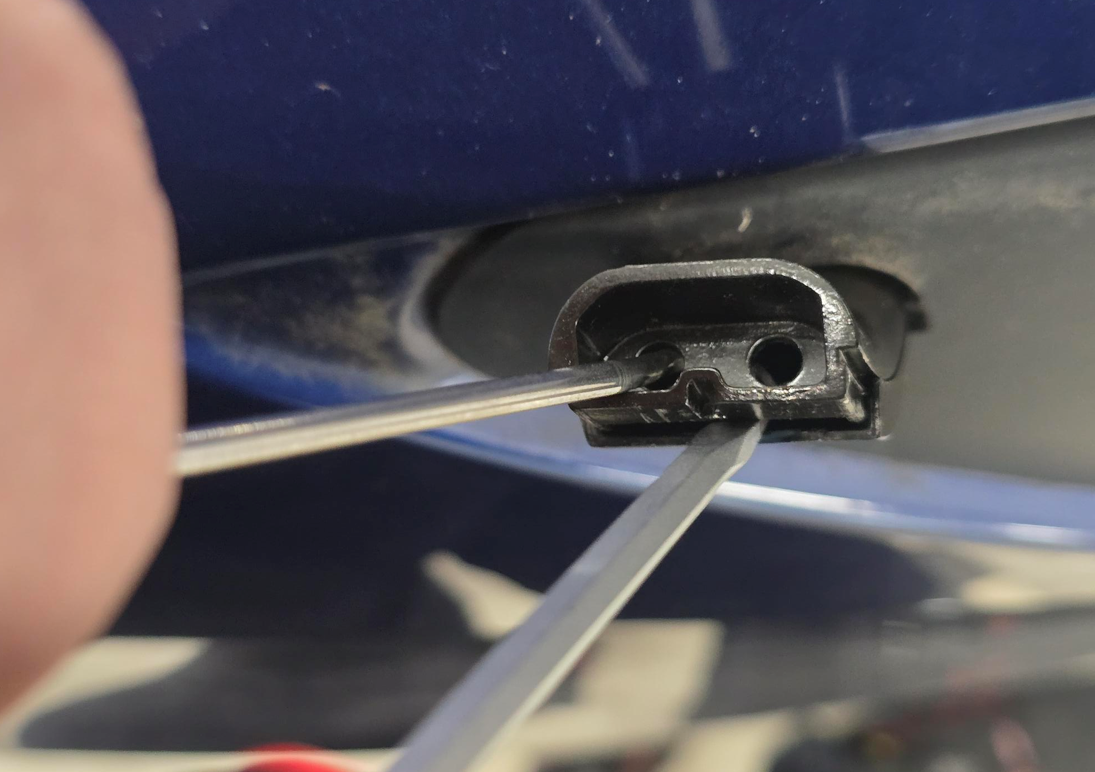

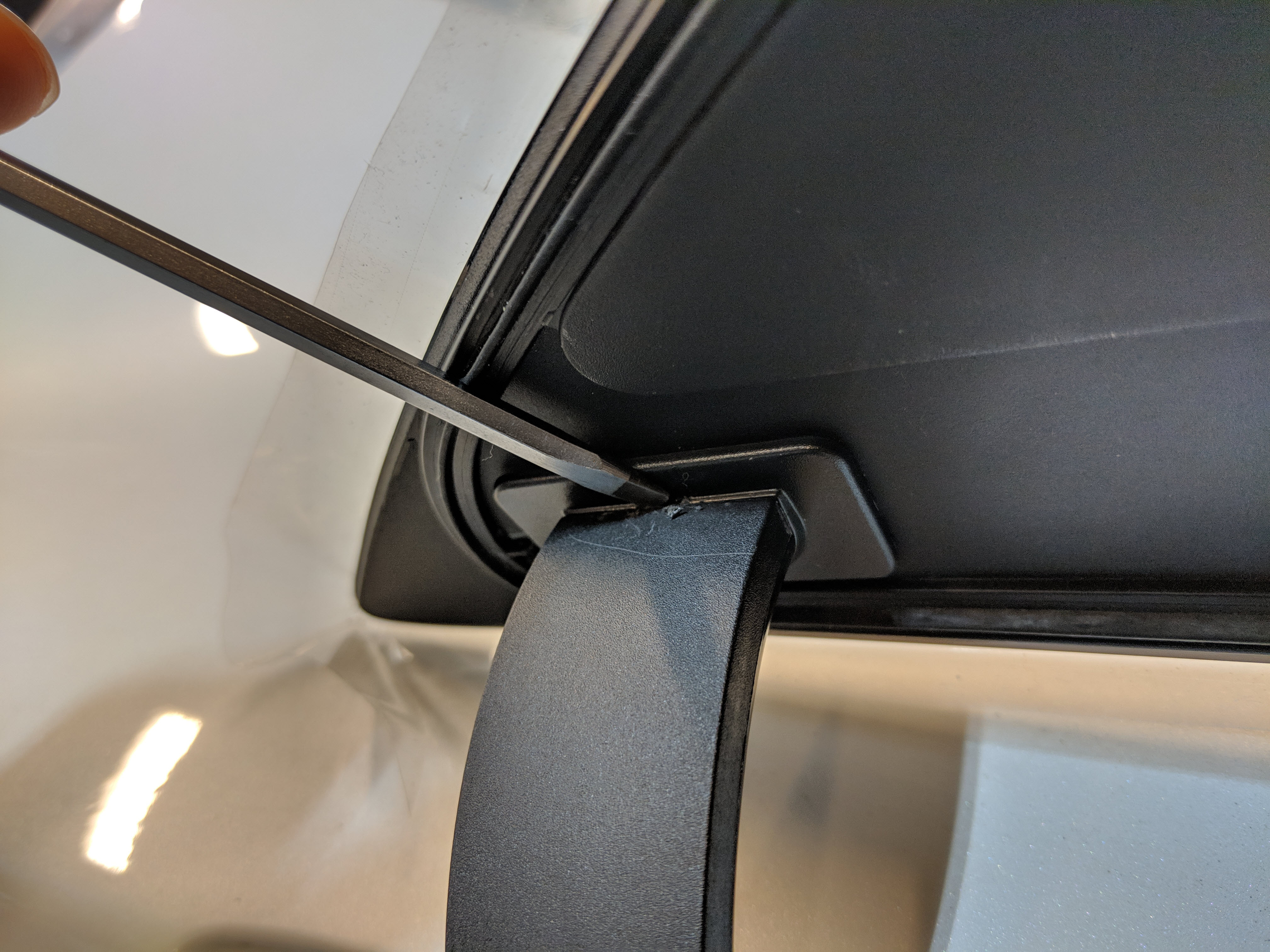

    1. 在铰链盖下方插入尖头呈 90 度的小号 6 英寸长凿,然后折断铰链盖的上段,如图所示。
    2. 使用一套尖嘴钳完全拆下铰链盖。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      请勿使铰链盖碎片掉入铰链孔内。

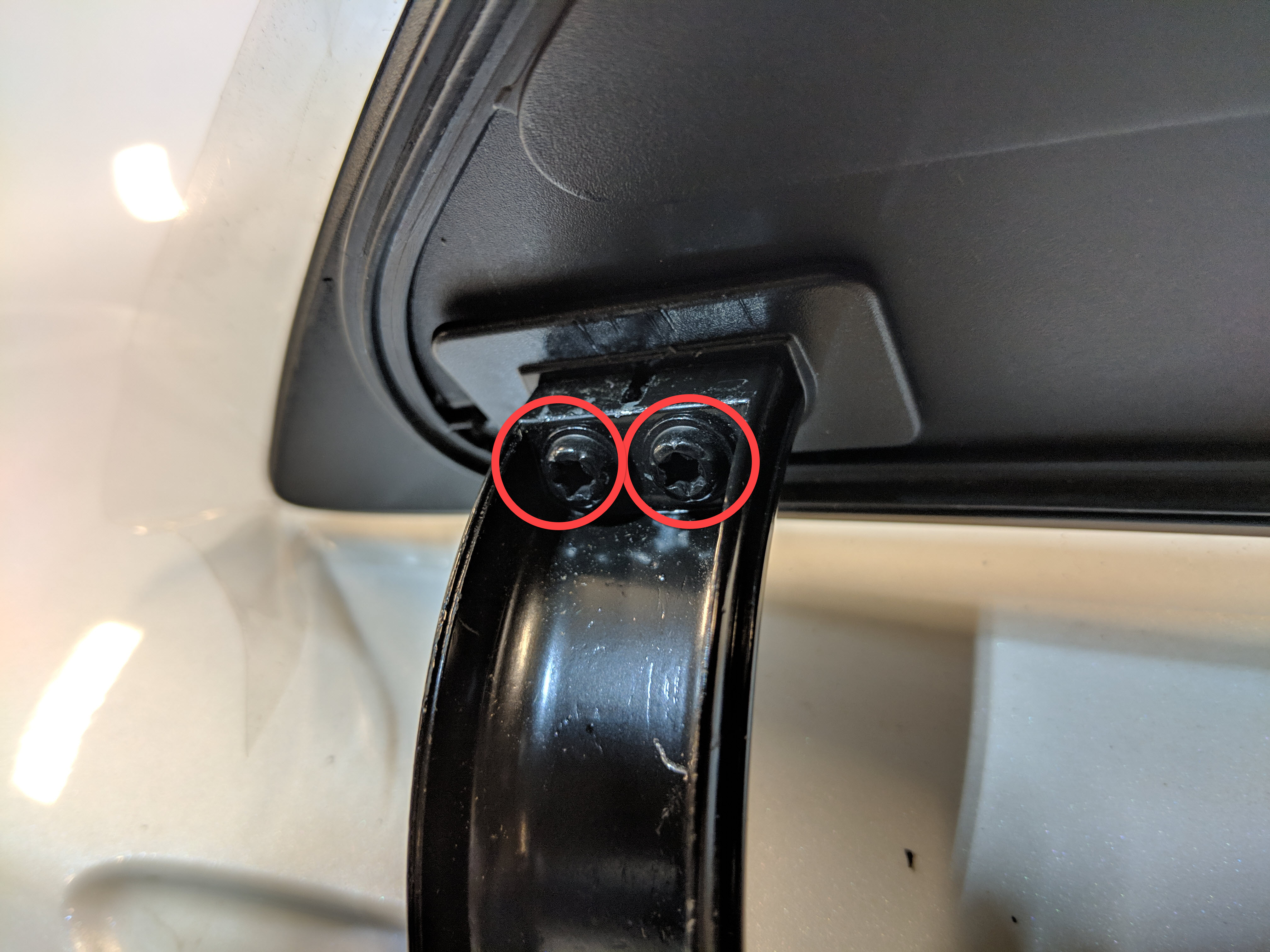

  7. 拆下将充电接口盖板固定到铰链的螺钉(2 个),然后将充电接口盖板从车上拆下。

安装

  1. 将充电接口盖板放置在铰链上,然后安装将充电接口盖板固定到铰链的螺钉(2 个)。
    1 Nm (.7 lbs-ft)

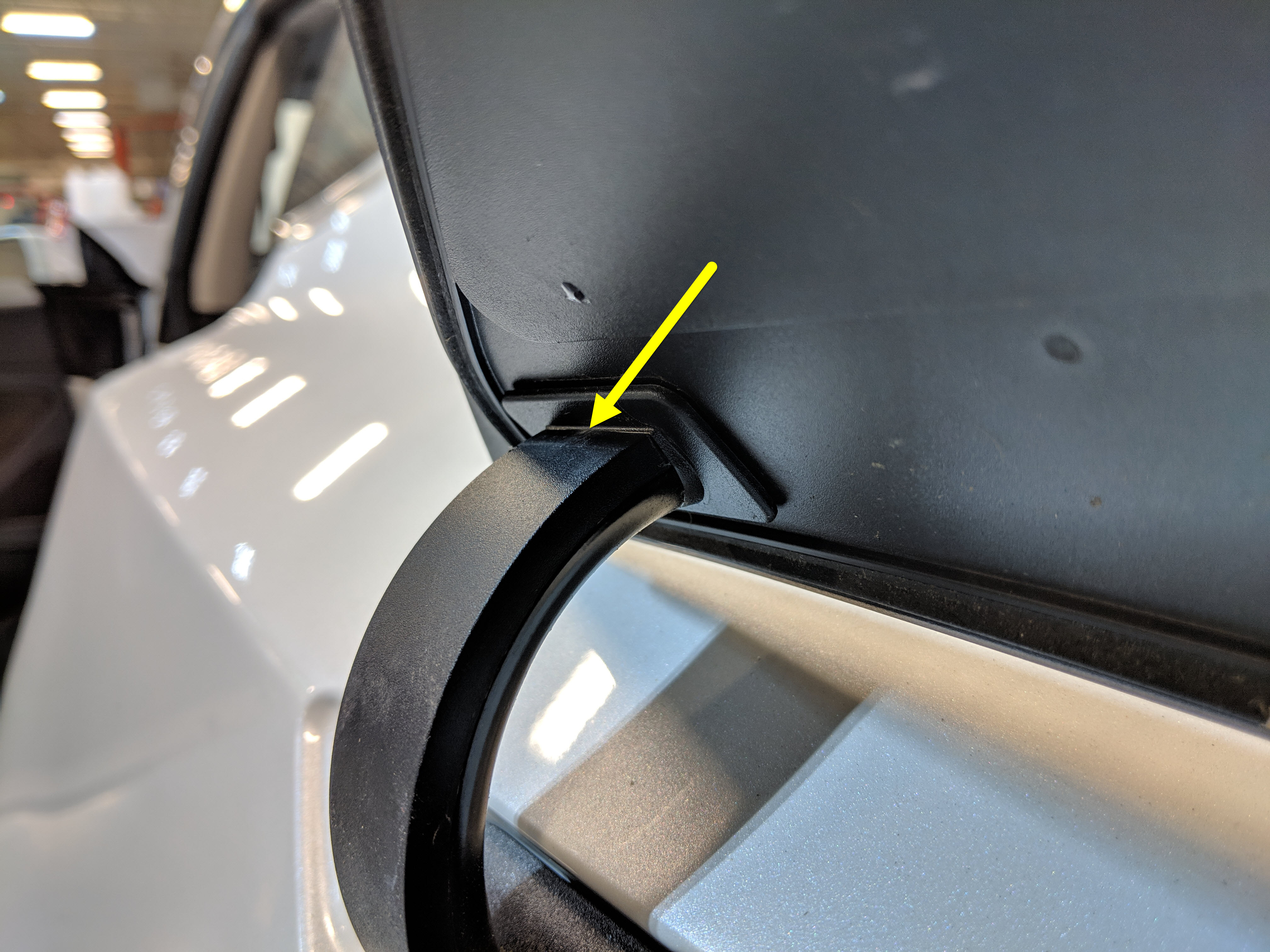

  2. 如图所示,将铰链盖凹处对齐铰链切口,然后扣合铰链盖。
    Informational PurposesAn informational icon, calling your attention
    检查铰链盖是否与铰链齐平。
  3. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
  4. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  5. 关闭充电接口盖板。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿尝试手动关闭充电端口盖板。
