连杆 - 前 - 下 - 后 - LH(拆卸和更换)

校正代码 31031412 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1457016-00-A GEDORE 弹簧压缩器
  • 1137855-00-A 后行驶高度扭矩工具,MODEL 3
  • 1081765-00-A 3/4 吨托臂支架
  • 1459409-00-A 轮毂千斤顶适配器,MODEL 3
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
  • 2023 年 6 月 15 日:添加了完整程序概览视频,仅作为补充材料。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  3. 拆下左后轮毂。请参阅轮毂总成(拆卸和安装)
  4. 拆下左后悬架护罩。
  5. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  6. 在后副车架中部的下方放置支架。
  7. 拆下将冷却液软管固定到左侧剪力板的卡子。
  8. 拆下将左侧剪力板固定到高压电池的小号螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 3 英寸加长件

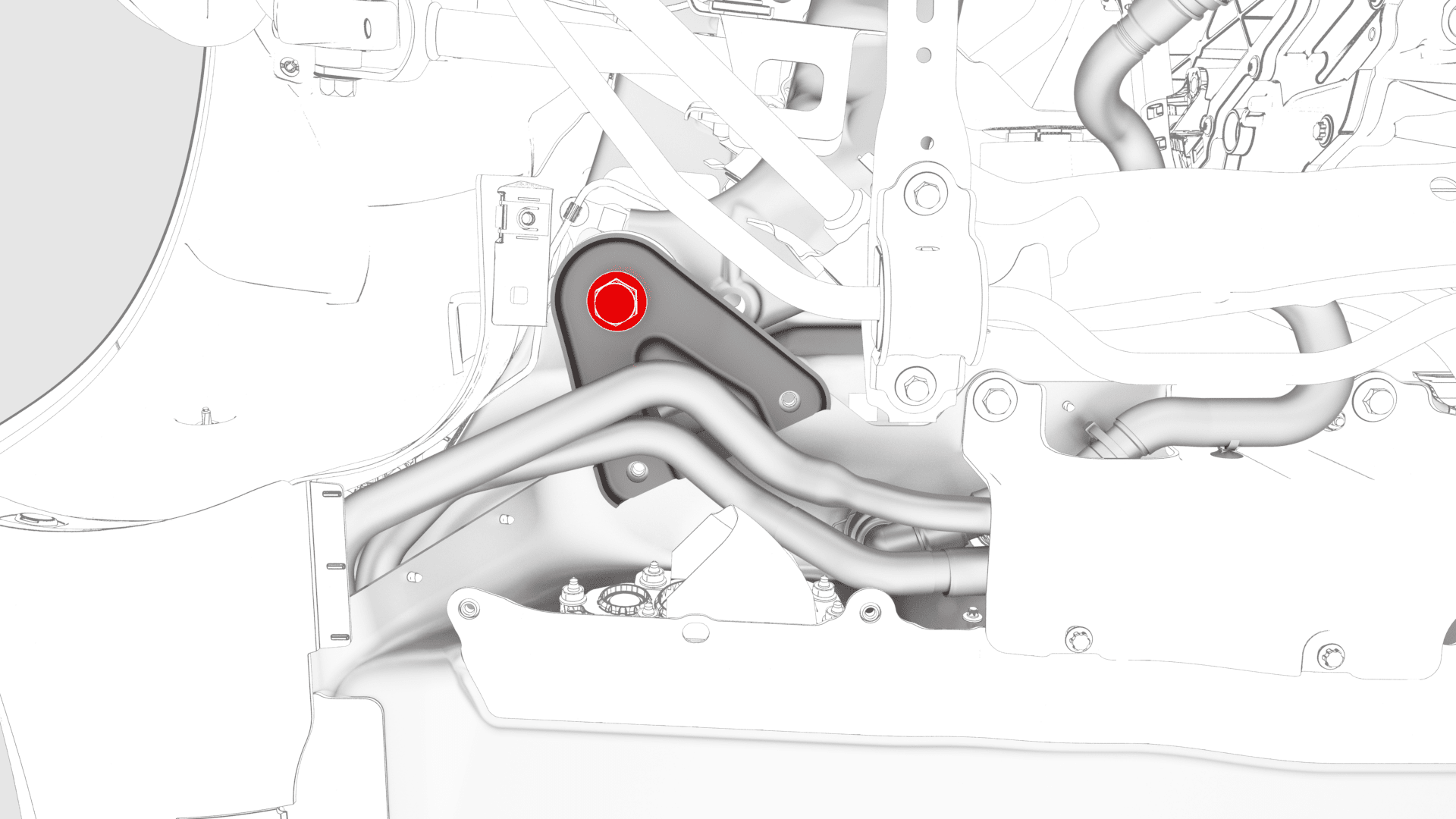

  9. 松开将左侧剪力板固定到副车架的大号螺栓,将剪力板移开,然后重新紧固螺栓。
    Informational PurposesAn informational icon, calling your attention
    移开剪力板可留出必要空间以拆卸后侧下前连杆上的副车架螺栓。
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 6 英寸加长件

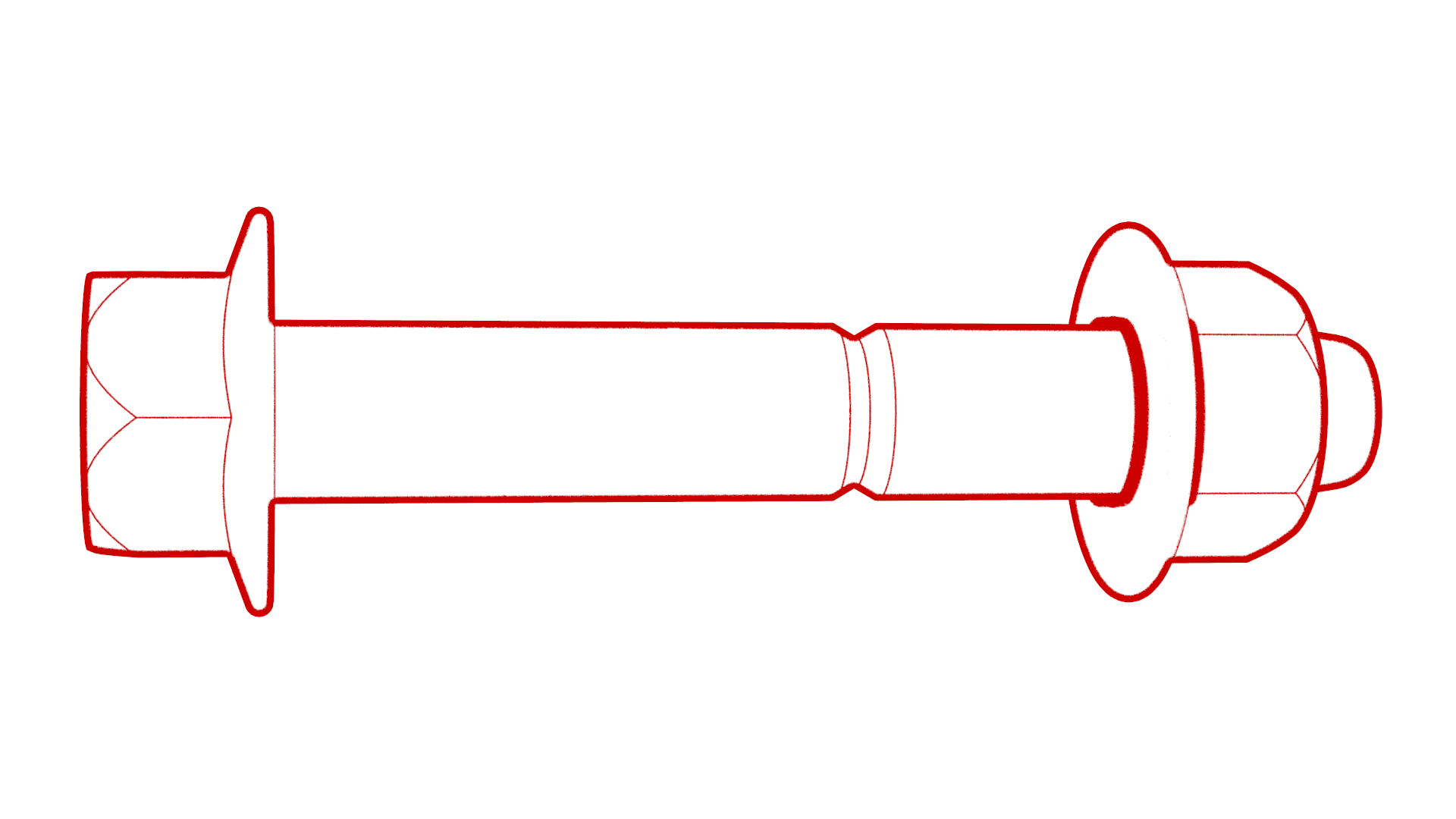

  10. 拆下将左后下前连杆固定到转向节的螺栓和螺母。
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 18 毫米 12 角组合扳手

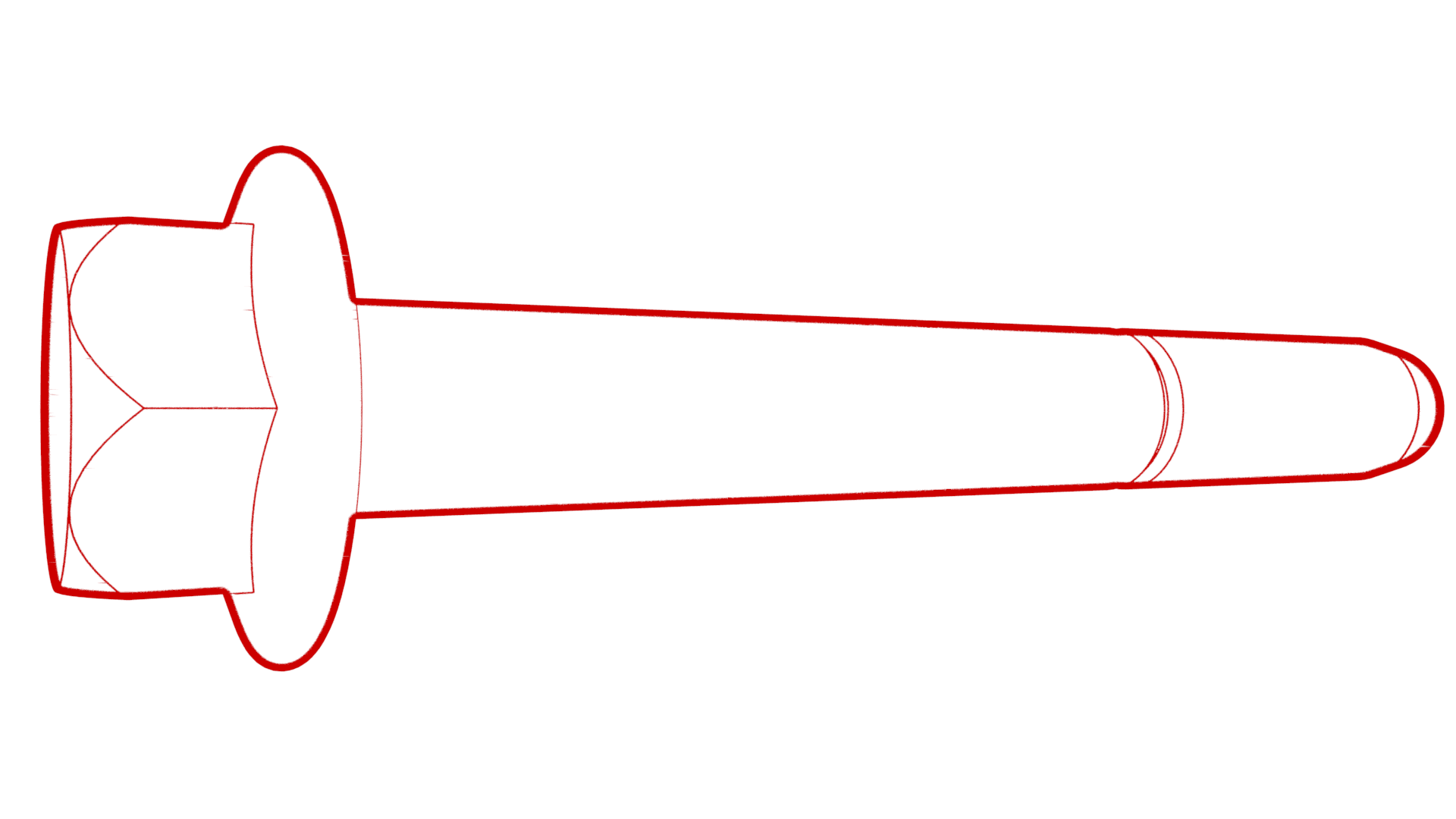

  11. 拆下将左后下前连杆固定到副车架的螺栓。
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 18 毫米 12 角组合扳手

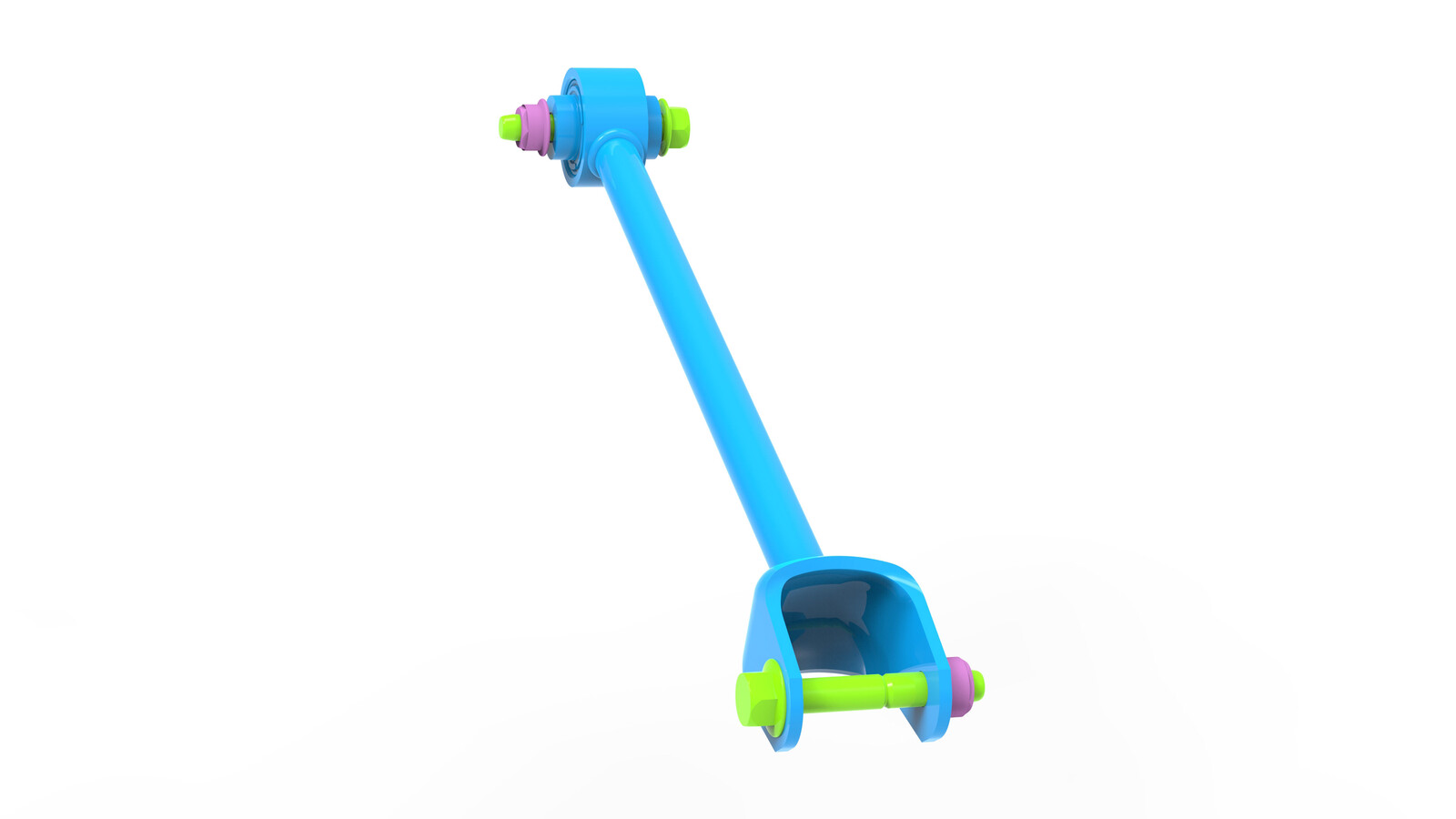

  12. 将左后下前连杆从车辆上拆下。

安装

  1. 将左后下前连杆安装到副车架上,然后手动拧紧将左后下前连杆固定到副车架的螺栓。
  2. 手动拧紧将左后下前连杆固定到转向节的螺栓和螺母。
  3. 松开将左侧剪力板固定到副车架的大号螺栓,将剪力板移回原位,然后重新紧固螺栓。
  4. 安装并手动拧紧将左侧剪力板固定到高压电池的小号螺栓。
  5. 紧固将左侧剪力板和副车架固定到车身的大号螺栓。
    130 Nm (95.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 6 英寸加长件
  6. 紧固将左侧剪力板固定到高压电池的小号螺栓(2 个)。
    35 Nm (25.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  7. 安装将冷却液软管固定到左侧剪力板的卡子。
  8. 从车辆下方移走支架。
  9. 在左后螺旋弹簧上安装一个弹簧压缩器。
    提示: 推荐使用以下工具:
    • Gedore 弹簧压缩器
  10. 将轮毂轴承千斤顶适配器安装到左后轮毂轴承上,然后手动拧紧带耳螺母。
  11. 使用托臂支架支撑轮毂轴承千斤顶适配器。
    Informational PurposesAn informational icon, calling your attention
    使用后部行驶高度扭矩表确认后悬架已设置到行驶高度规格范围内,如果需要则调节支架或弹簧压缩器工具。
  12. 测量围板底部与后轴中心之间的距离,确保后悬架已设置到行驶高度:测得距离应为 427 毫米。
  13. 紧固将左后下前连杆螺栓固定到转向节和副车架的螺栓。用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 18 毫米 12 角组合扳手
  14. 拆下左后悬架下方的托臂支架。
  15. 拆下用于固定轮毂轴承千斤顶适配器的带耳螺母,然后将轮毂轴承千斤顶适配器从车辆上拆下。
  16. 将弹簧压缩器从左后悬架螺旋弹簧上拆下。
  17. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
  18. 安装左后轮毂。请参阅轮毂总成(拆卸和安装)
  19. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架
