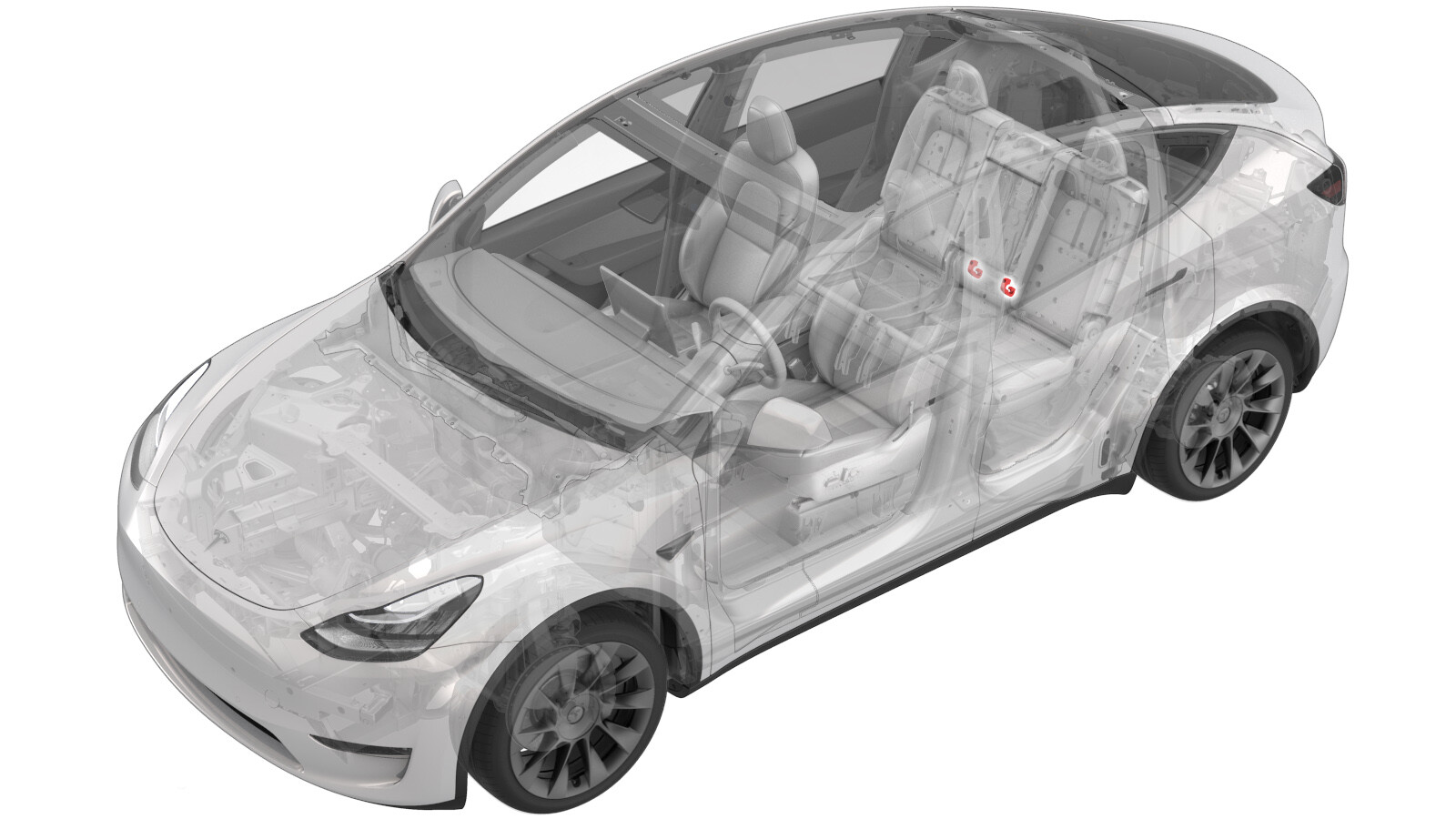

枢轴卡夹 - 座椅靠背 - 第二排 - 中间/20 百分比（拆卸和更换）
校正代码
13050402 0.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|

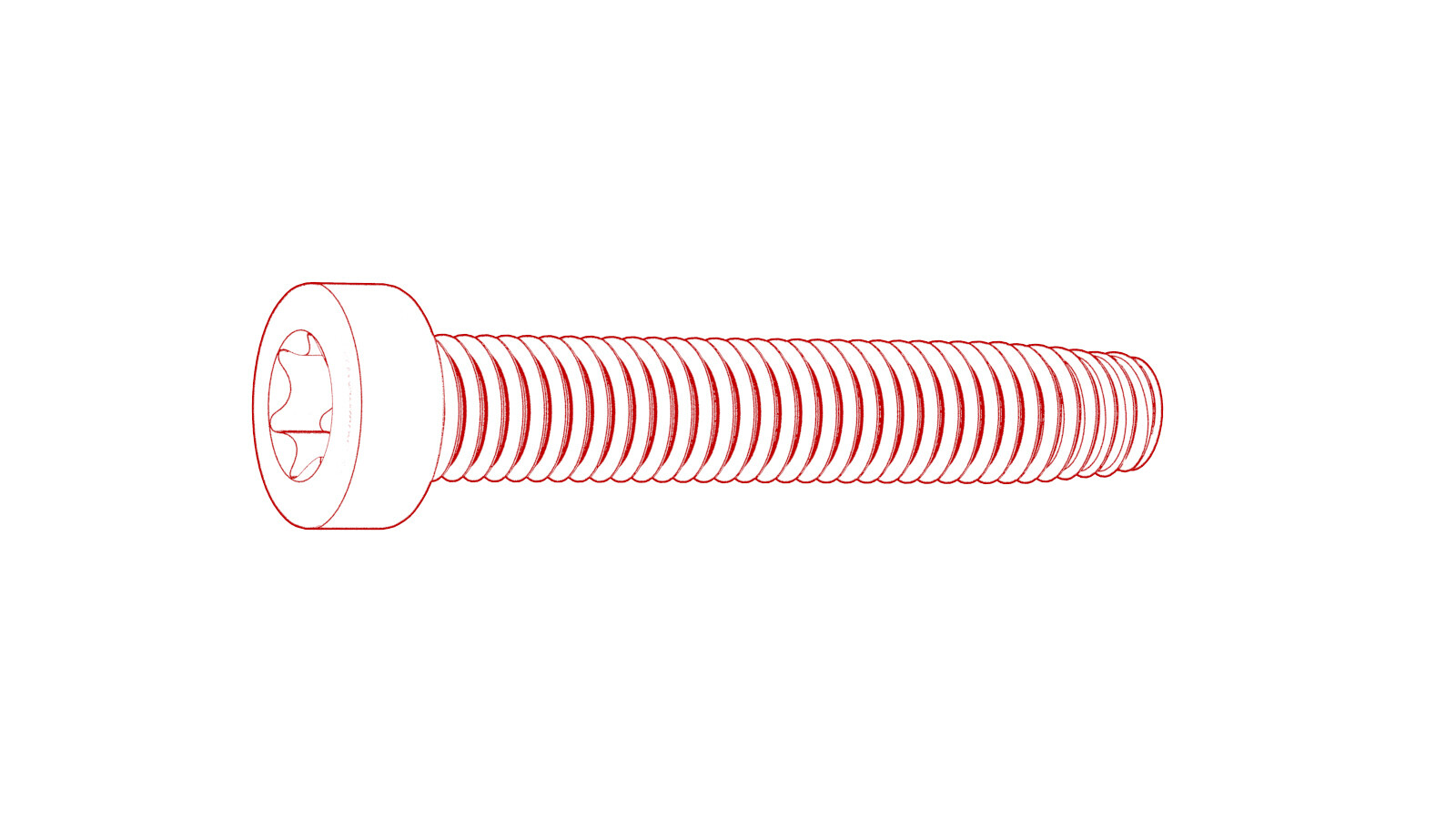

| 将第二排中间座椅靠背枢轴夹固定到车辆的螺栓 |
 22 Nm (16.2 lbs-ft) |
|
重复使用 |
拆卸
- 打开全部车门并完全降下全部车窗。
- 将前排座椅移动到最前面的位置。
- 放倒第二排中间座椅靠背。
- 完全升起第二排中间头枕。
- 拆下第二排中间靠背开关。请参阅靠背开关 - 座椅靠背 - 第二排 - 中间（拆卸和更换）。
-
使用饰板工具，按从座椅底部到顶部的顺序松开将中央背板固定到座椅的夹子，然后从座椅总成拆下面板。
- 拆下第二排中间腰部支撑块。请参阅腰部支撑块 - 第二排 - 中间/20 百分比（拆卸和更换）。
-
拆下将第二排中间座椅靠背枢轴夹固定到车辆的螺栓。22 Nm (16.2 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T40 套筒
- 回旋头棘轮/回旋头扭矩扳手
-
将第二排中间座椅靠背枢轴夹朝着座椅靠背中央滑动，然后向外拉动卡夹从车上拆下。
安装
安装程序与拆卸程序相反。
