冷却器（拆卸和更换）

校正代码 18401602 1.14注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 10 月 24 日：更新了拆卸/安装步骤，添加了 UI 界面例行程序以及“将制冷剂回收/重新加注校正代码 18200102 作为一项单独工项添加至服务工单”的说明。
Informational PurposesAn informational icon, calling your attention
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的工项添加至“服务工单”。

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  2. 拆下高效分子空气 (HEPA) 风管总成。请参阅风管 - 高效分子空气 (HEPA)（拆卸和更换）。
  3. 解锁车辆网关。请参阅网关（解锁）。
  4. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击Thermal > Refrigerant System > Start Thermal Fill Drain (Coolant & Refrigerant) > Run，然后等待例行程序完成。
  5. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  6. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（结构化电池组）（拆卸和更换）。
  7. 回收空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
    Informational PurposesAn informational icon, calling your attention
    注
    继续此程序，同时回收制冷剂。
  8. 在车辆前部下方放置一个液体收集器。
  9. 拆下冷却液罐罐盖。

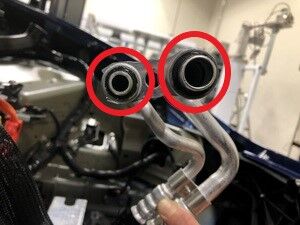

  10. 在车辆前部放置一台液体提取机，设置为排空，然后将排放软管放置在冷却液罐左前角，以清除尽可能多的液体。
  11. 松开弹簧夹，然后将动力总成旁路软管从超级歧管上断开。
    Informational PurposesAn informational icon, calling your attention
    注
    如有必要，可堵住接头端部。
  12. 松开弹簧夹，然后将散热器出口软管从超级歧管上断开。
  13. 松开弹簧夹，然后将散热器入口软管从超级歧管上断开。
  14. 将空调软管从车辆上拆下。
  15. 小心按下 Schrader 阀门以释放空调管路中的真空。

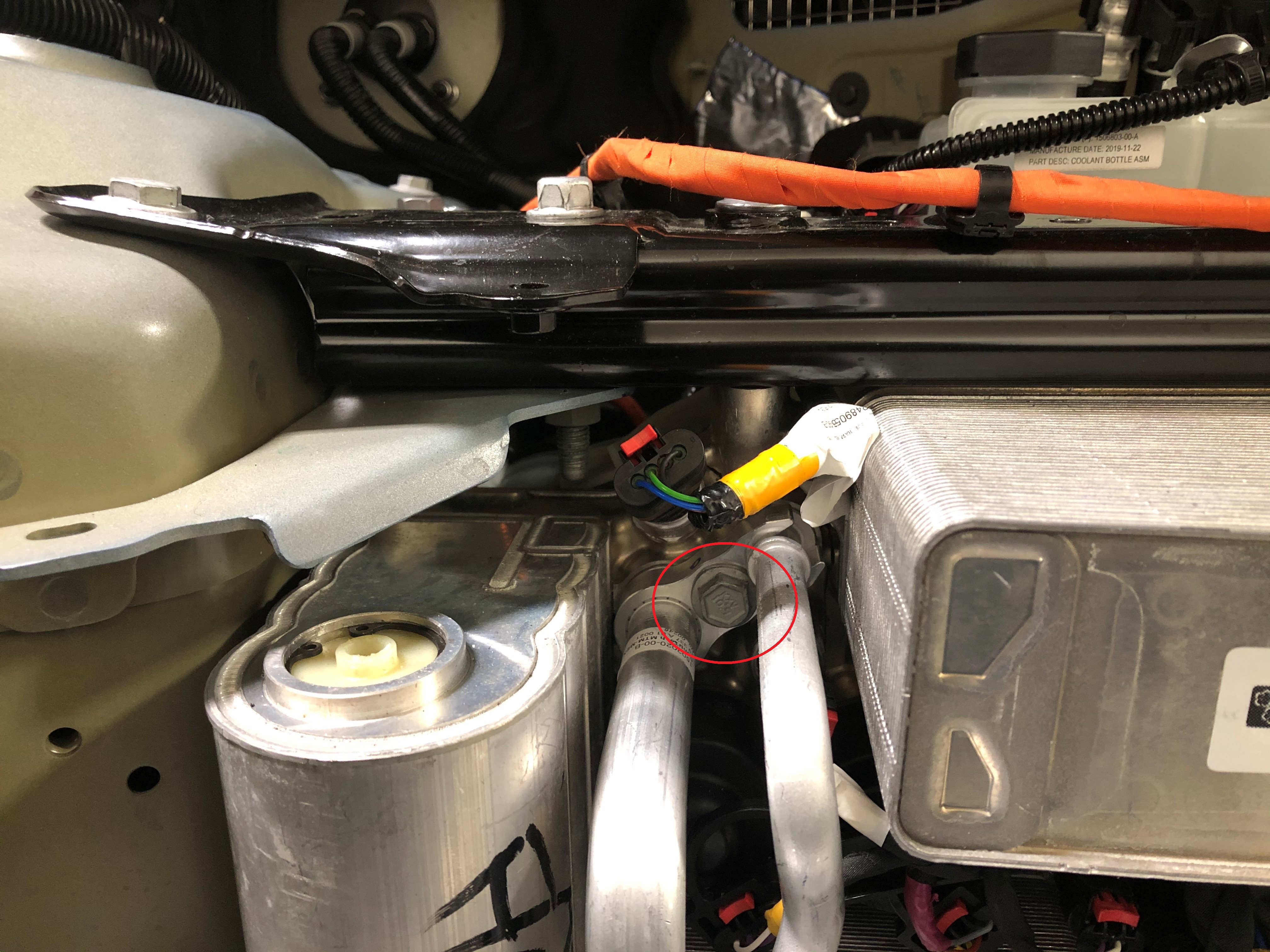

  16. 将超级歧管至压缩机空调管路上的螺栓从超级歧管上拆下。

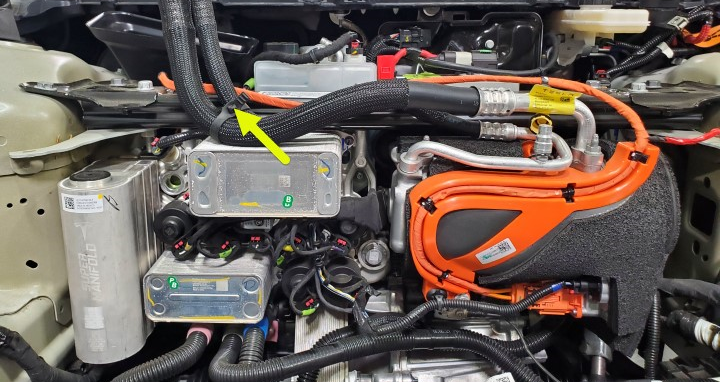

  17. 使用绑带固定住压缩机空调管路，使其与超级歧管保持分离。

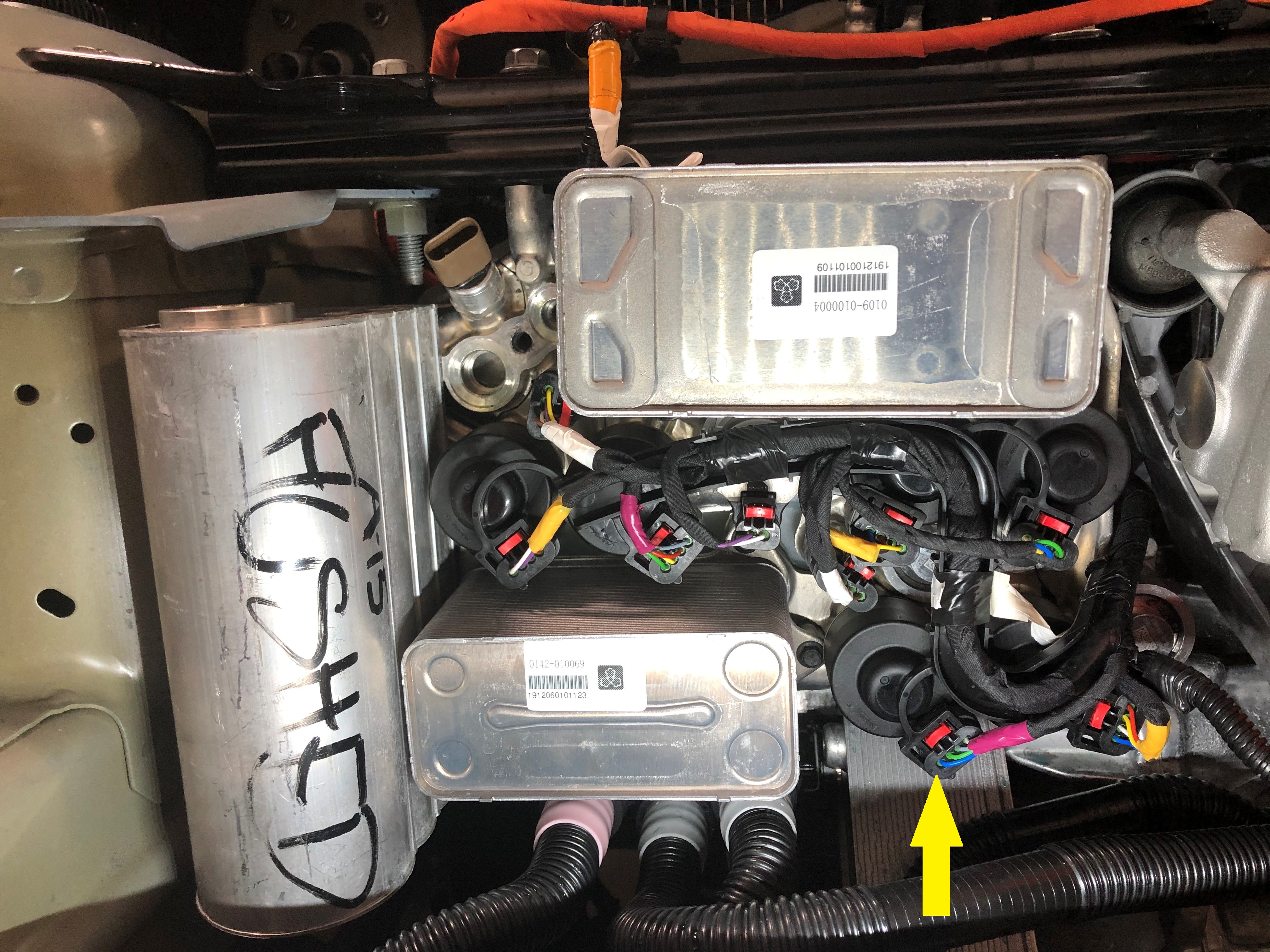

  18. 断开冷却器和膨胀阀总成连接器上的电气线束。

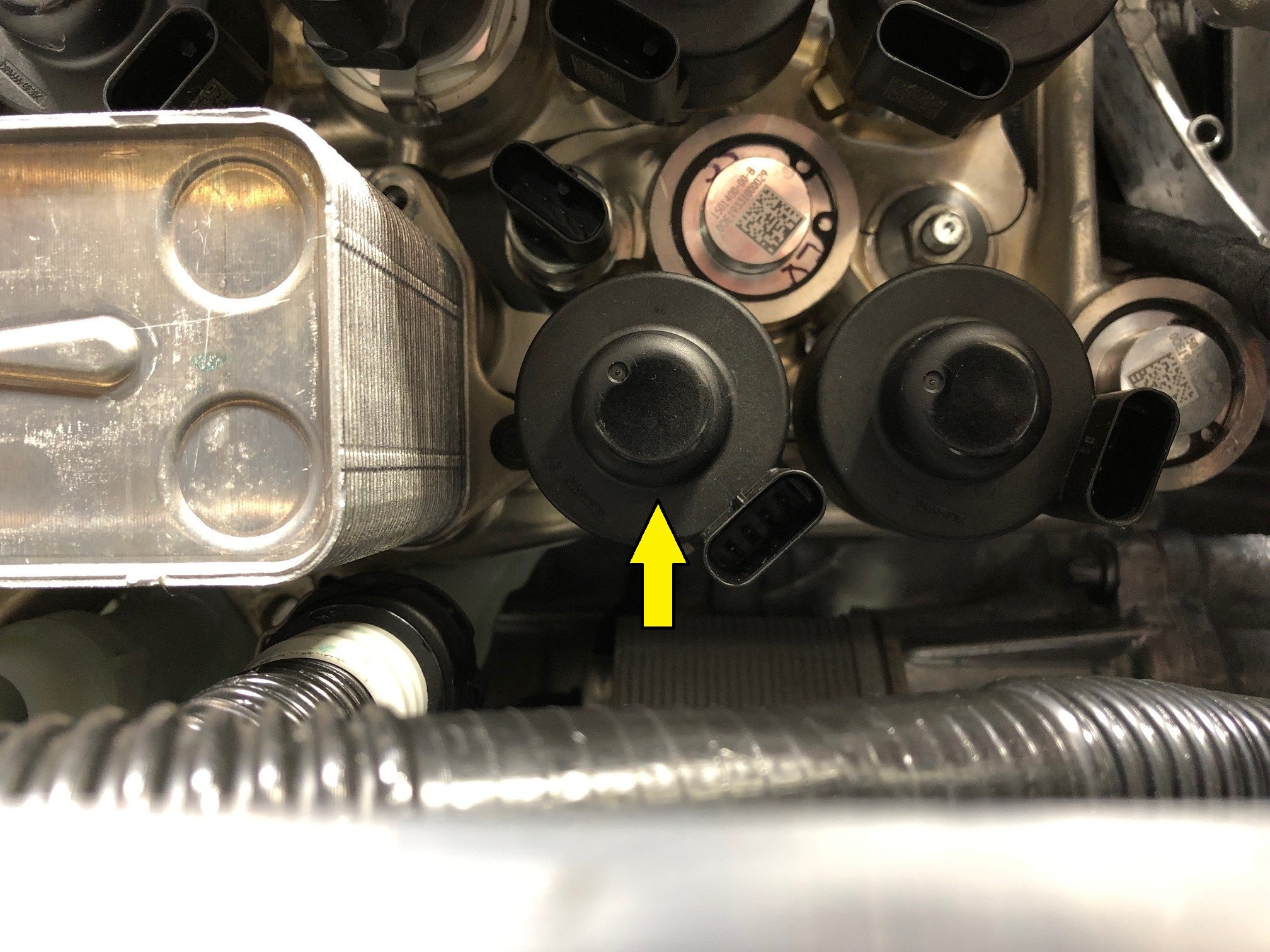

  19. 拆下电子膨胀阀冷却器线圈。

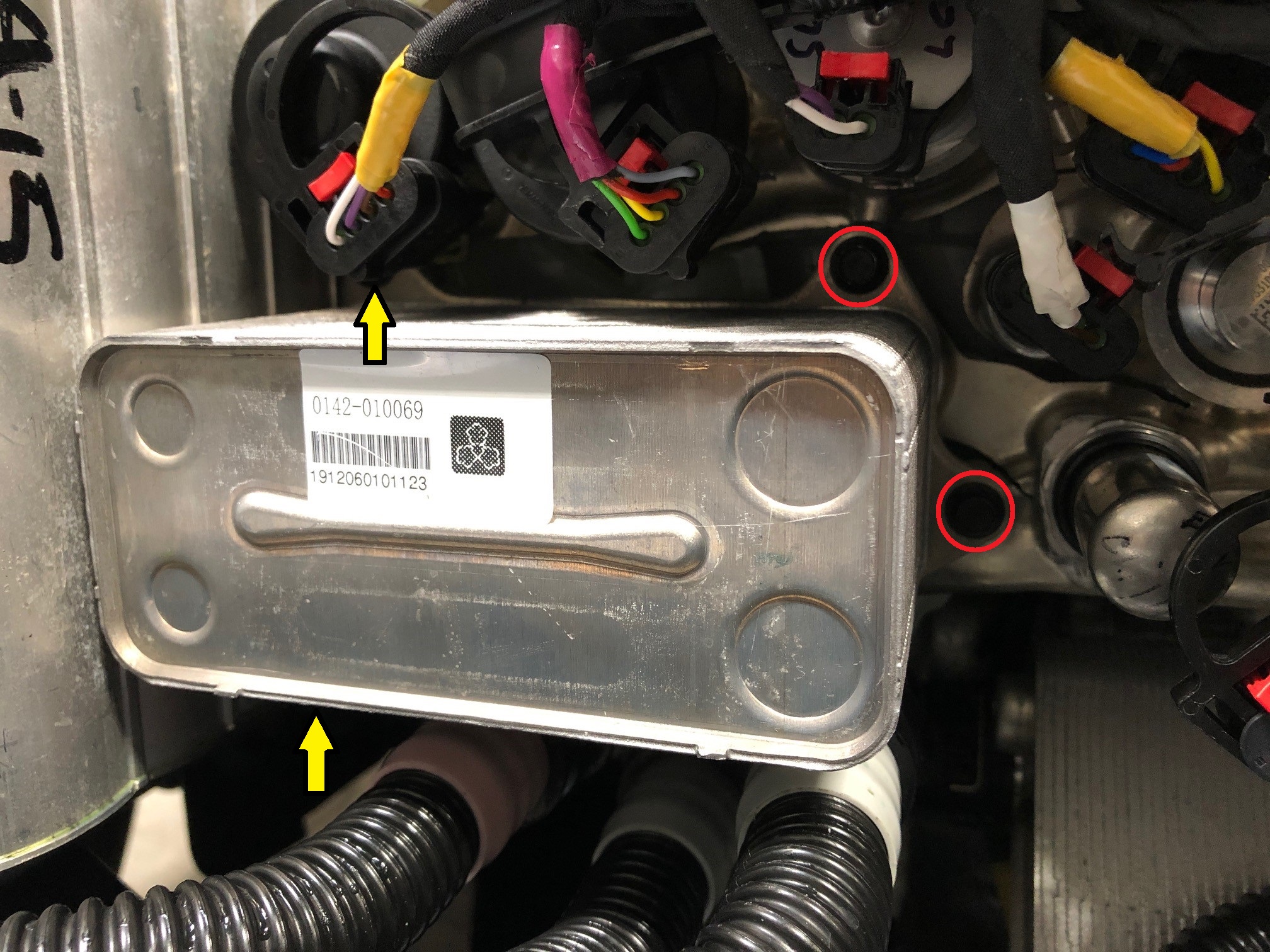

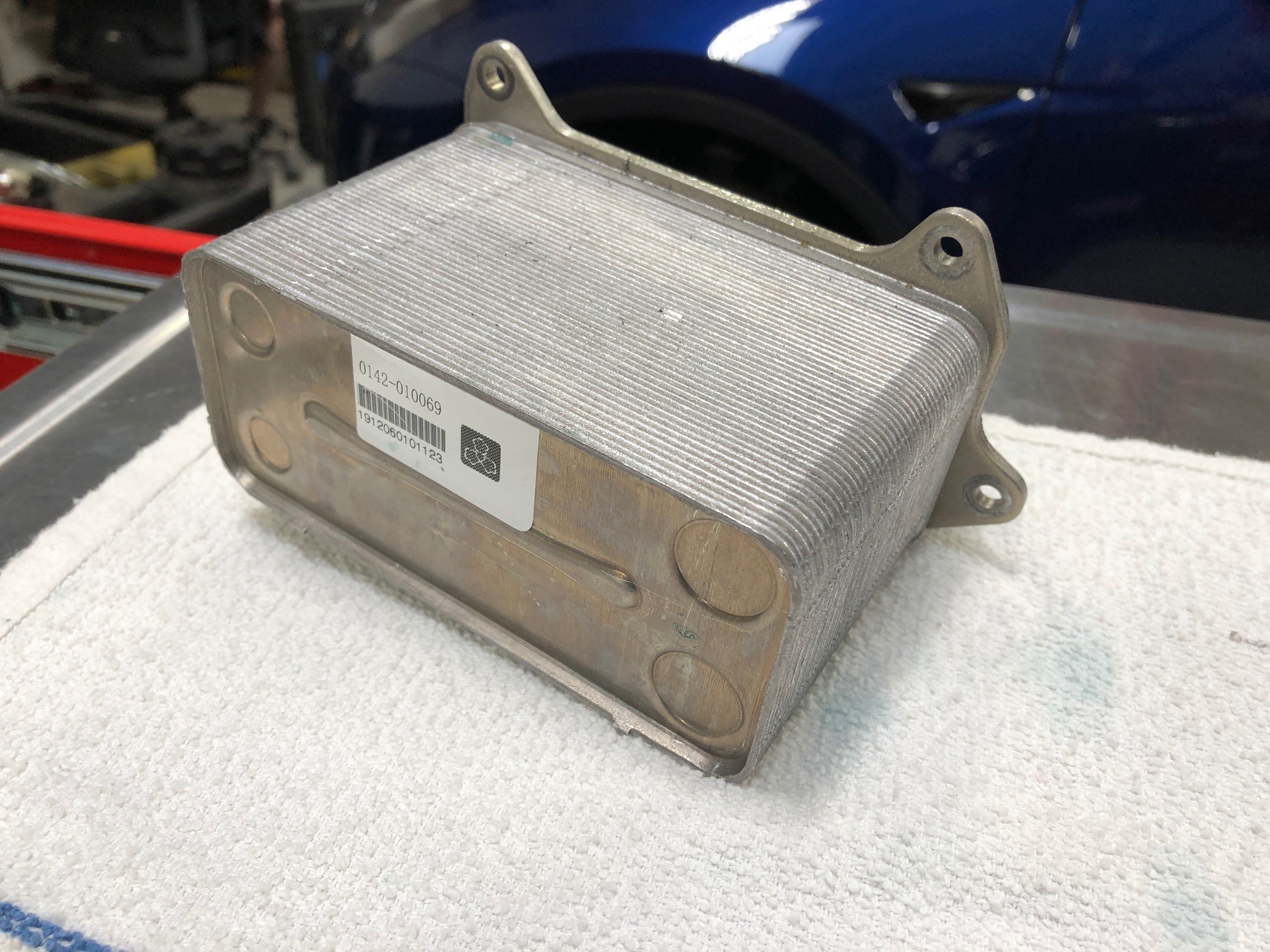

  20. 拆下将冷却器和膨胀阀总成固定到超级歧管的螺栓（3 个），然后拆下冷却器和膨胀阀总成。
  21. 拆下并弃用吸入/液体管路接头上的 O 型环。

安装

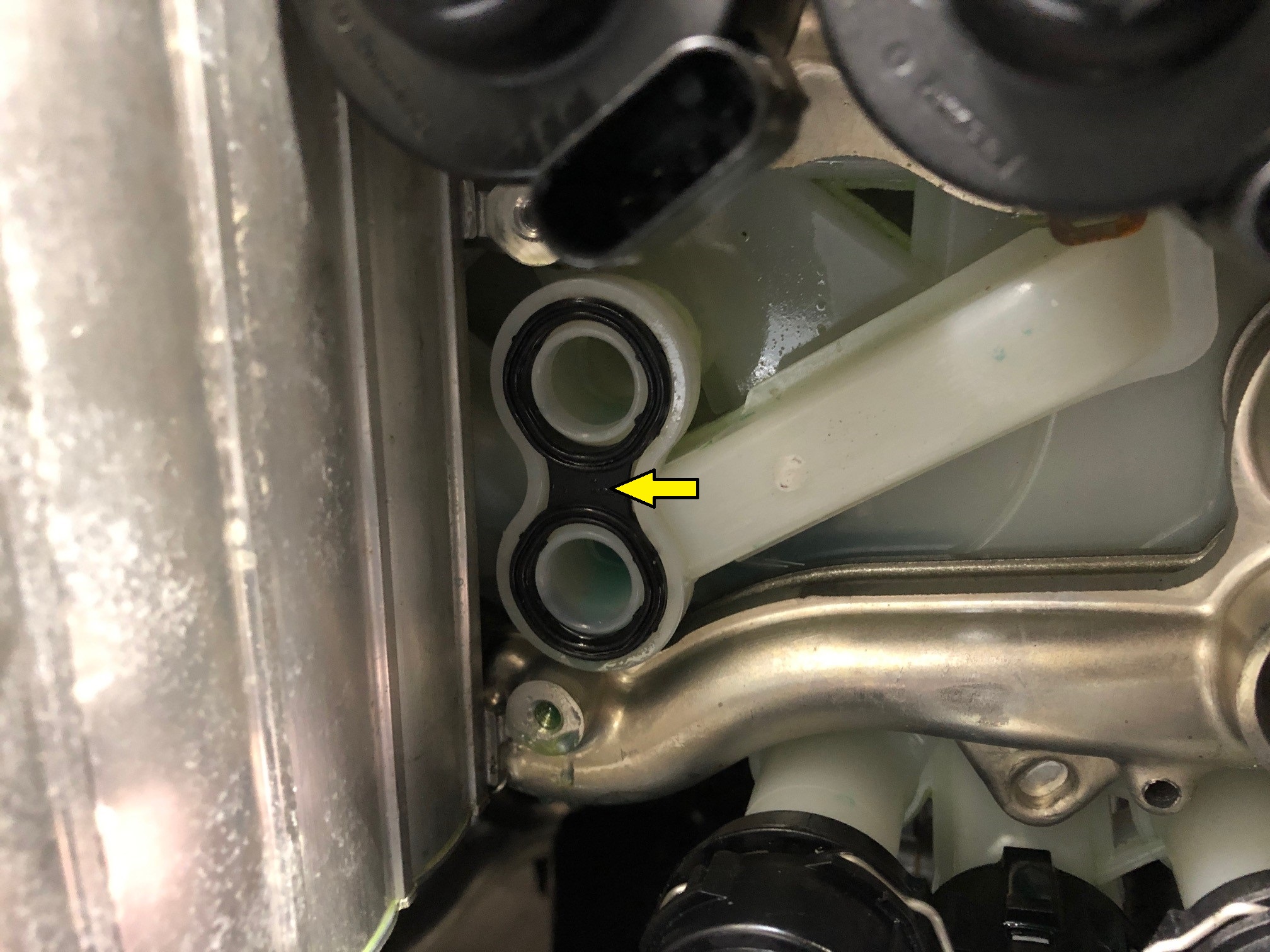

  1. 将新的冷却器垫片安装到超级歧管上。
  2. 将冷却器和膨胀阀总成安装到超级歧管上，然后安装将冷却器和膨胀阀总成固定到超级歧管的螺栓（3 个）。
    8 Nm (5.9 lbs-ft)
  3. 安装电子膨胀阀冷却器线圈。
  4. 将电气线束连接到冷却器和膨胀阀总成连接器。
  5. 安装超级歧管至压缩机空调管路总成上超级歧管一侧的新密封垫圈（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    使用适当的空调机油润滑新密封垫圈。请参阅液体和容量了解空调机油规格。
  6. 将超级歧管至压缩机空调管路安装到超级歧管上。
    22 Nm (16.2 lbs-ft)
  7. 执行真空泄漏测试，然后重新加注空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
  8. 将散热器出口和入口软管以及动力总成旁路软管安装到超级歧管上。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试以确保软管完全就位。
  9. 执行冷却液真空重新加注。请参阅冷却系统（真空重新加注）。
  10. 取走车辆下方的冷却液排放容器。
  11. 将空调软管从车辆上拆下。
  12. 安装空调接口盖（2 个）。
  13. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  14. 解锁车辆网关。请参阅网关（解锁）。
  15. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Stop Thermal Fill Drain > Run，例行程序完成后立即关闭页面。
  16. 点击Coolant System > Coolant Purge > Run，例行程序完成后立即关闭页面。
  17. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（结构化电池组）（拆卸和更换）。
  18. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
  19. 点击Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run，例行程序完成后立即关闭页面。
  20. 点击Thermal > Actions > Test Thermal Performance > Run，例行程序完成后立即关闭页面。
  21. 点击Thermal > Actions > Test HVAC Performance > Run，例行程序完成后立即关闭页面。
  22. 禁用“维护模式”。请参阅维护模式。
  23. 安装高效分子空气 (HEPA) 风管总成。请参阅风管 - 高效分子空气 (HEPA)（拆卸和更换）。
  24. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
