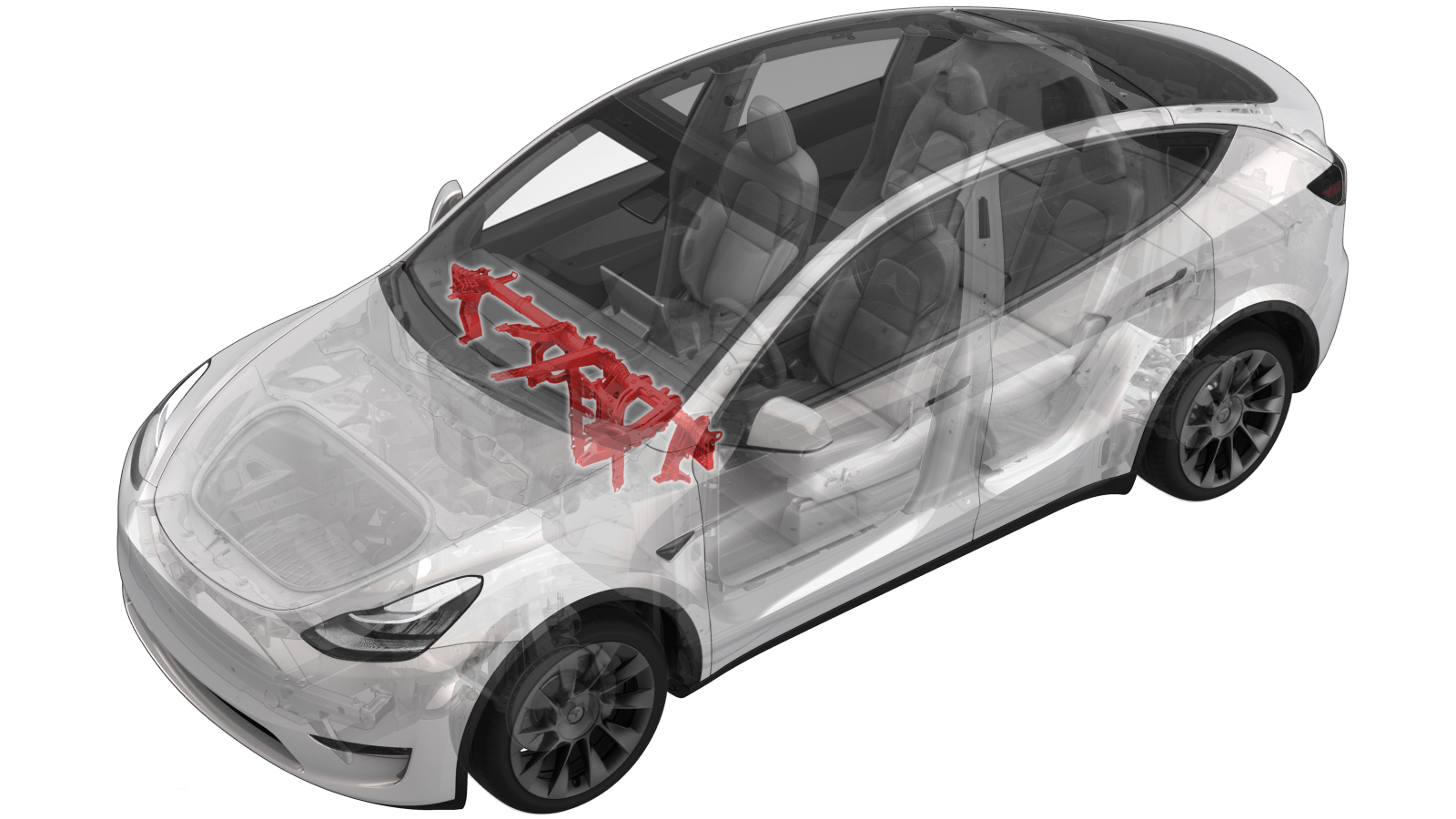

梁 - 横(拆卸和更换)

校正代码 14052202 2.58 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 2 月 27 日:在拆卸顺序中添加了遗漏的步骤。
  • 2024 年 1 月 25 日:重新组织了程序。
表 1. 扭矩规格梁 - 横(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将横梁固定到 HVAC 总成的螺栓(5 个)
5.5 Nm (4.1 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
  • 10 毫米套筒
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
重复使用
将横梁固定到前围篦板上部的螺栓
25 Nm (18.4 lbs-ft)

适用于拆卸:

  • 13 毫米 12 点组合扳手

适用于安装:

  • 回旋头棘轮/回旋头扭矩扳手
  • 爪形扩口螺母 13 毫米套筒
重复使用
将横梁固定到车身左右侧的螺栓(4 个)
29 Nm (21.4 lbs-ft)
  • 棘轮/扭矩扳手
  • 15 毫米套筒
  • 3 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将横梁固定到隔板左侧的螺栓(2 个)
25 Nm (18.4 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 10 英寸加长件
  • 旋转球 13 毫米套筒
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 从横梁上拆下仪表板支架。请参阅 仪表板支架(拆卸和安装)
  2. 拆卸驾驶侧气波管道。请参阅管道 - 气波 - LH(拆卸和更换)
  3. 断开仪表板线束连接器。请参阅线束 - 仪表板(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    此时无需分离线束和横梁。
  4. 将电气线束从转向柱连接器上断开。

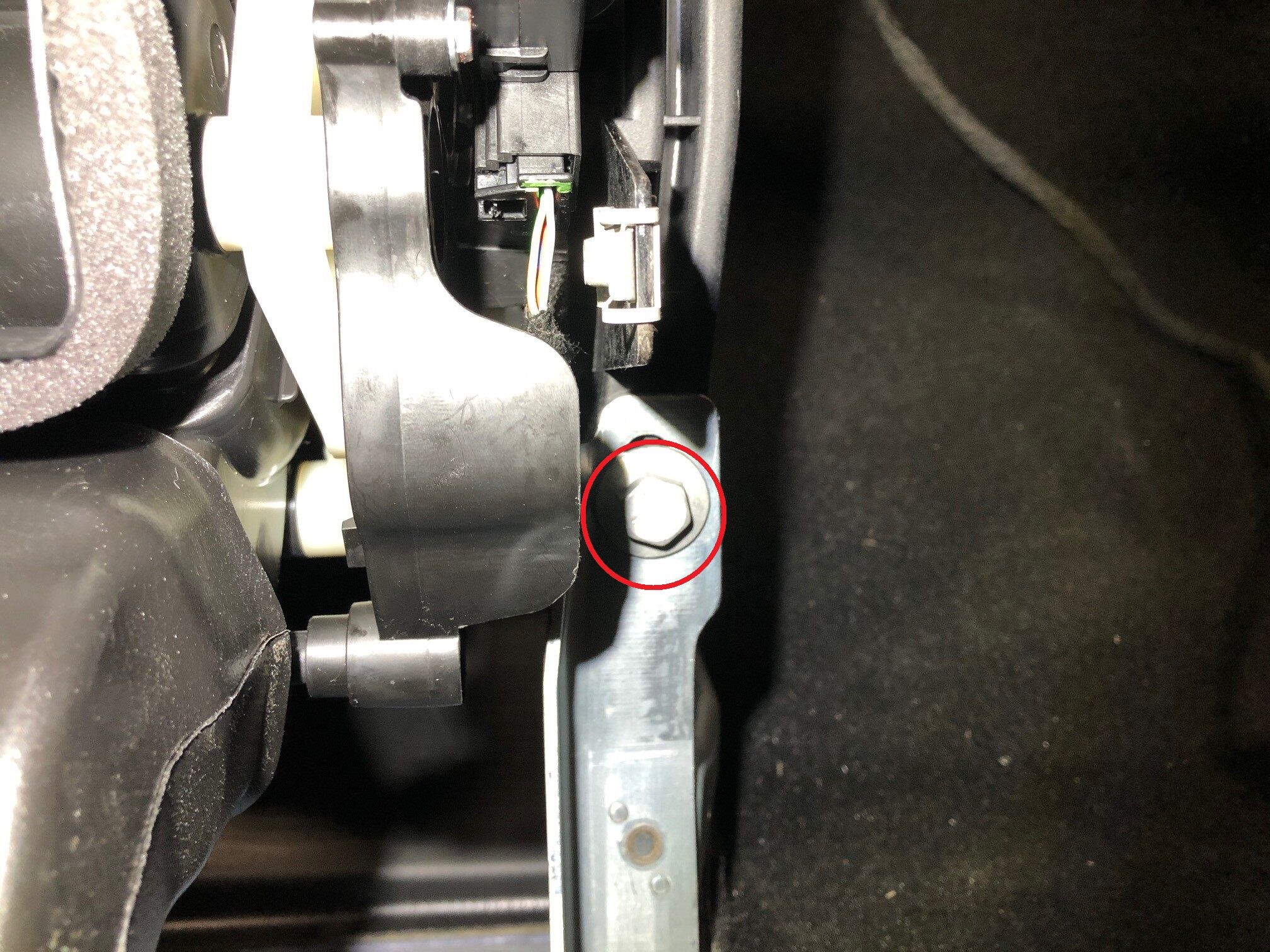

  5. 拆卸将转向柱固定到横梁的螺母。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  6. 松开将地毯固定到左右横梁支架的卡子(2 个)。

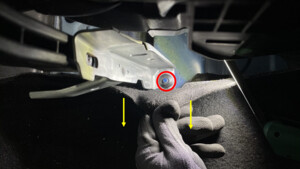

  7. 拆卸将左右横梁支架固定到车身的螺母(2 个)。
    Informational PurposesAn informational icon, calling your attention
    将左侧地毯轻轻朝车辆左侧拉动。
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
    • 13 毫米套筒
  8. 拆卸将左右横梁支架固定到横梁的螺栓(2 个),然后将支架从车辆上拆下。
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
    • 13 毫米套筒
  9. 拆卸将横梁固定到 HVAC 总成的螺栓(4 个)。
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  10. 拆卸将横梁固定到 HVAC 总成(固定点位于 HVAC 总成左上部)的螺栓。
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手

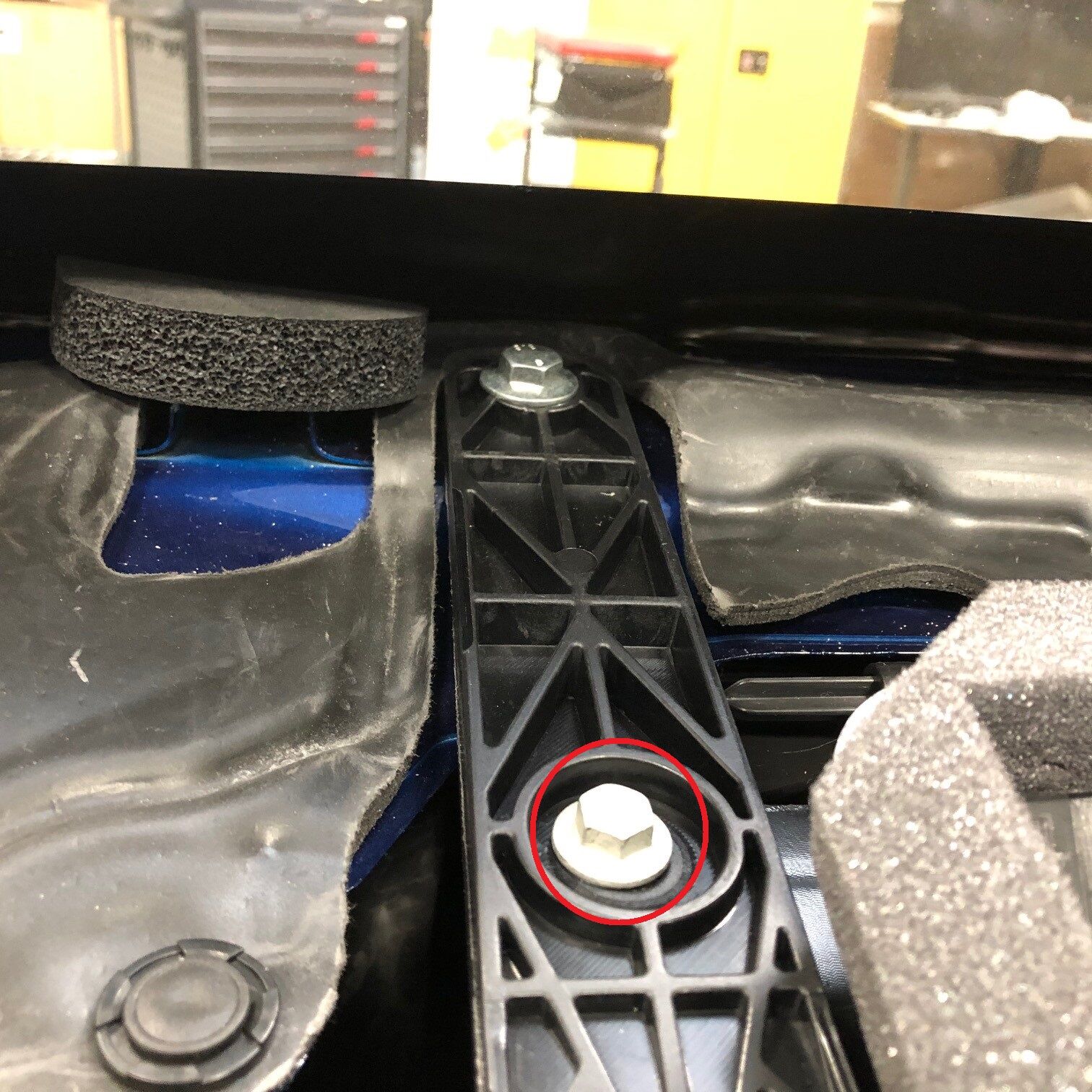

  11. 拆卸将横梁固定到前围篦板上部的螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米 12 点组合扳手

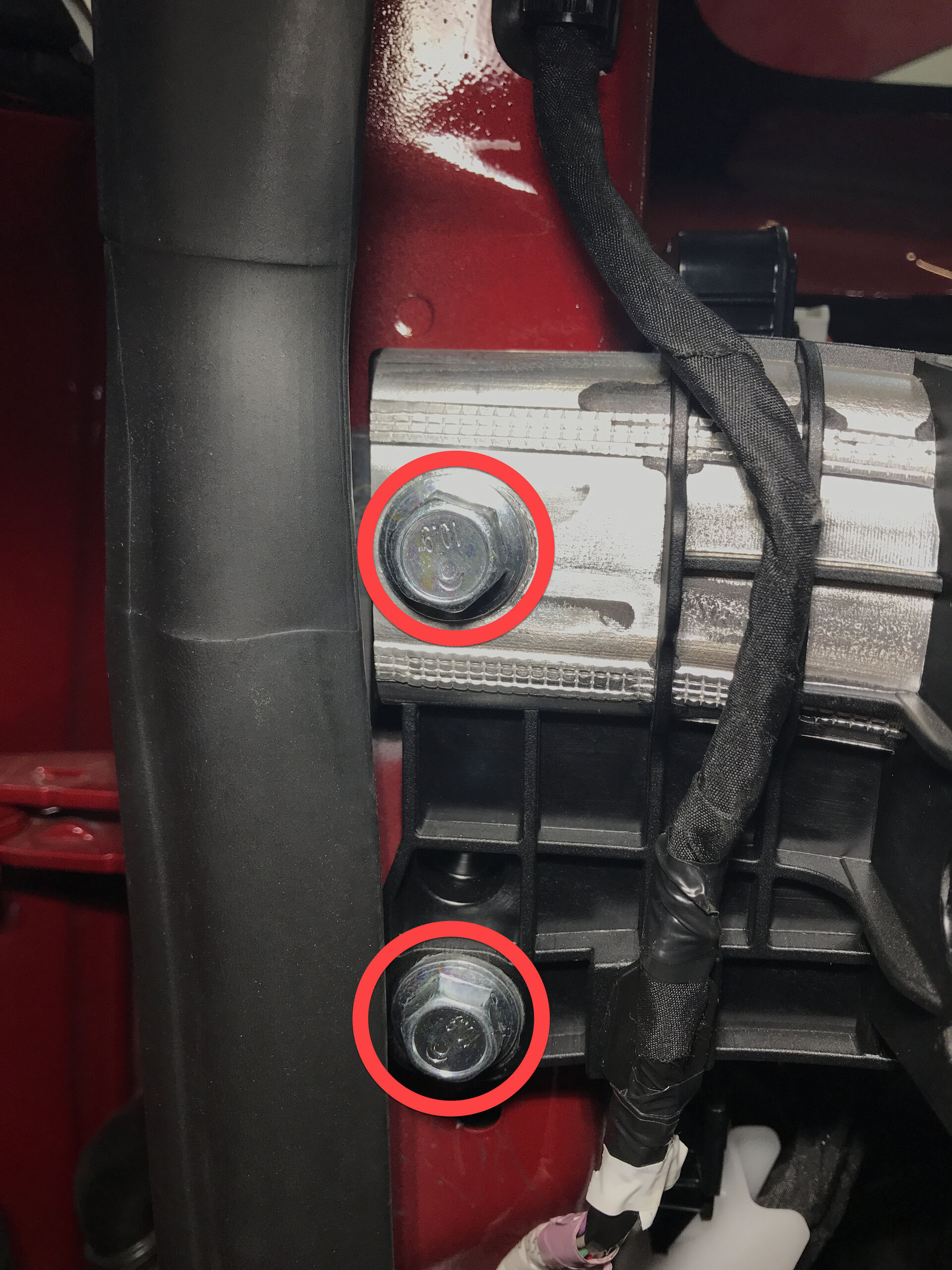

  12. 拆卸将横梁固定到车身左右侧的螺栓(4 个)。
    提示: 推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 15 毫米套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  13. 拆卸将横梁固定到隔板左侧的螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 英寸加长件
    • 旋转球 13 毫米套筒
    • 棘轮/扭矩扳手

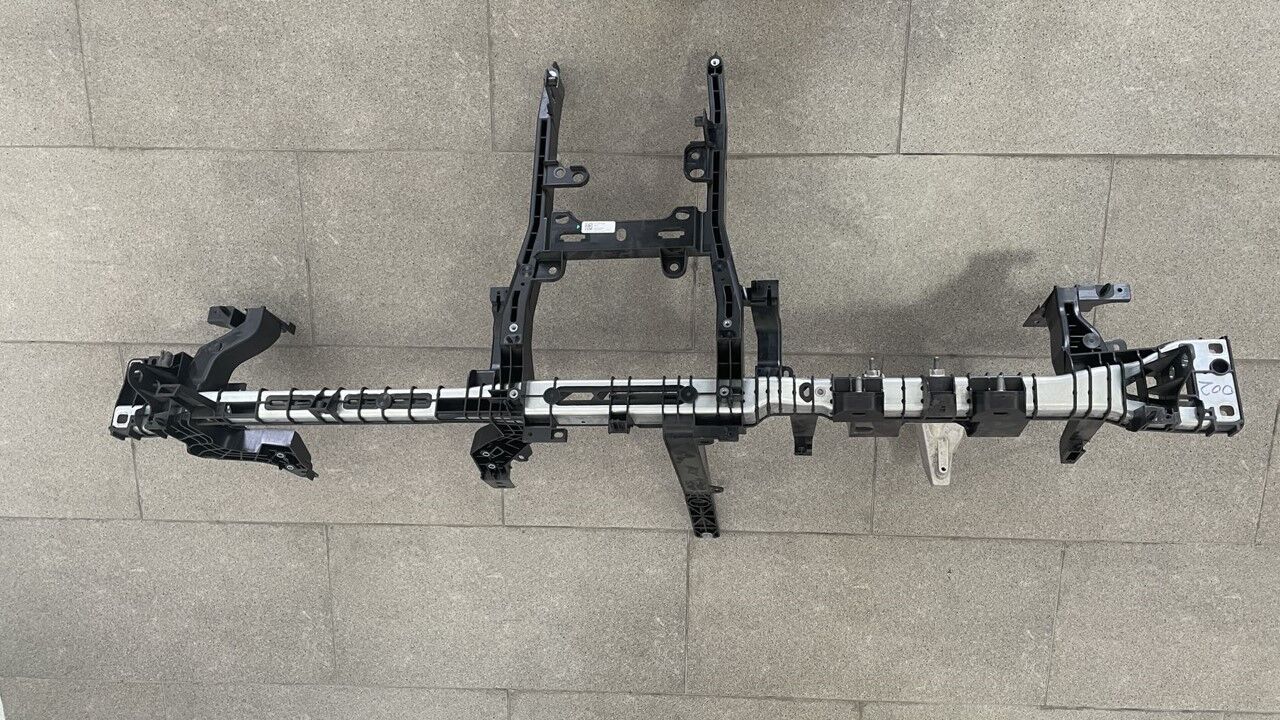

  14. 在协助下,将横梁从车辆上拆下。

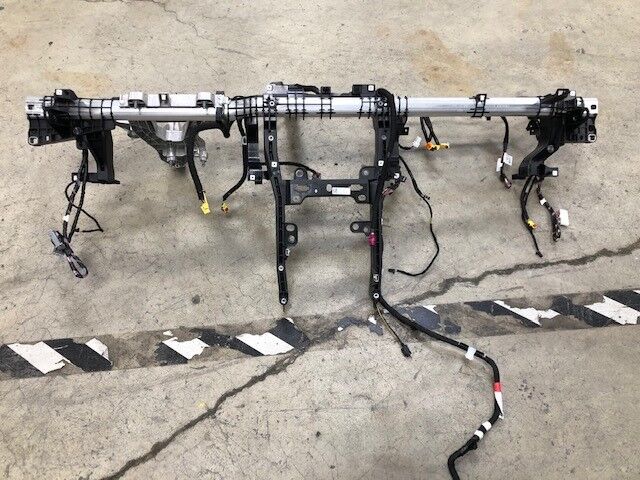

  15. 松开卡子(15 个),将仪表板线束从横梁上拆下。

安装

  1. 安装将仪表板线束固定到横梁的夹子(15 个)。
  2. 在协助下,将横梁安装到车辆上。
  3. 预装将横梁固定到车身左右侧的螺栓(4 个)。
  4. 预装将横梁固定到前围篦板上部的螺栓。
  5. 预装将横梁固定到 HVAC 总成(固定点位于 HVAC 总成左上部)的螺栓。
  6. 预装将横梁固定到 HVAC 总成的螺栓(4 个)。
  7. 将左右横梁支架放置到横梁上,然后预装将支架固定到车身的螺母(2 个)。
  8. 预装将左右横梁支架固定到横梁的螺栓。
  9. 安装将横梁固定到隔板左侧的螺栓(2 个)。
    25 Nm (18.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 英寸加长件
    • 旋转球 13 毫米套筒
    • 棘轮/扭矩扳手
  10. 紧固将左右横梁支架固定到横梁的螺栓(2 个)。
    25 Nm (18.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 3 英寸加长件
    • 13 毫米套筒
  11. 紧固将左右横梁支架固定到车身的螺母(2 个)
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    将左侧地毯轻轻朝车辆左侧拉动。
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
    • 13 毫米套筒
  12. 安装将地毯固定到左右横梁支架的卡子(2 个)。
  13. 紧固将横梁固定到 HVAC 总成的螺栓(4 个)。
    5.5 Nm (4.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  14. 紧固将横梁固定到 HVAC 总成(固定点位于 HVAC 总成左上部)的螺栓。
    5.5 Nm (4.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  15. 紧固将横梁固定到前围篦板上部的螺栓。
    25 Nm (18.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 爪形扩口螺母 13 毫米套筒
  16. 紧固将横梁固定到车身左右侧的螺栓(4 个)。
    29 Nm (21.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 15 毫米套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  17. 安装将转向柱固定到横梁的螺母。
    15 Nm (11.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  18. 连接转向柱连接器电气线束。
  19. 安装仪表板线束。请参阅线束 - 仪表板(拆卸和更换)
  20. 安装驾驶侧气波管道。请参阅管道 - 气波 - LH(拆卸和更换)
  21. 安装仪表板支架。请参阅 仪表板支架(拆卸和安装)
