线束 - 正前方(非结构化电池组)(左侧驾驶)(拆卸和更换)

校正代码 17100702 3.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 3 月 22 日:添加了一项“在安装新的主前线束之前,需确保紧急响应回路已断开”的说明。
  • 2023 年 8 月 28 日:更新了 EPB 维护模式参考。
表 1. 扭矩规格线束 - 正前方(非结构化电池组)(左侧驾驶)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定右前减震塔处前部线束接地端子的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换
用于固定空调压缩机接地带的螺栓
7 Nm (5.2 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
12V 负极线束螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
用于固定左前减震塔处前部线束接地端子的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换
  1. 打开前车门,降下车窗。
  2. 将前排座椅向后移动。
  3. 用轮挡挡住其中一个轮毂。
  4. 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - LH(释放)
  5. 打开前备箱盖。
  6. 通过中央显示器关闭车辆电源。
  7. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  8. 拆下 12V/低压电池。请参阅12V/低压电池(拆卸和更换)
  9. 拆下左右雨刮器臂。请参阅雨刮器臂(拆卸和更换)
  10. 拆下前围篦板。请参阅面板 - 前围篦板(拆卸和更换)
  11. 拆下挡风玻璃清洗器储液罐加注口。请参阅加注口 - 储液罐 - 挡风玻璃清洗器(左侧驾驶)(拆卸和更换)
  12. 拆下雨刮器模块。请参阅雨刮器模块(拆卸和更换)
  13. 拆下挡风玻璃清洗器储液罐。请参阅储液罐 - 风挡玻璃清洗器(拆卸和更换)
  14. 拆下车身前部控制器模块。请参阅 模块 - 车身控制器 - 前部(拆卸和更换)
  15. 拆下车载电脑,以便断开车载电脑上的所有连接器和线束。请参阅车载电脑 (Info-Ryzen)(拆卸和安装)
  16. 拆下仪表板左侧端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)
  17. 将左侧气波端盖从主饰板总成上拆下。请参阅端盖 - 气波 - LH(拆卸和更换)
  18. 拆下左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  19. 拆下左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  20. 拆下左前脚垫。
  21. 拆下中控台左侧面板处地毯。请参阅侧板 - 中控台 - LH(拆卸和更换)
  22. 拆下左侧脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位(拆卸和更换)
  23. 拆下将 LH 毡毯固定到车辆的夹子,然后将毡毯向后折叠。

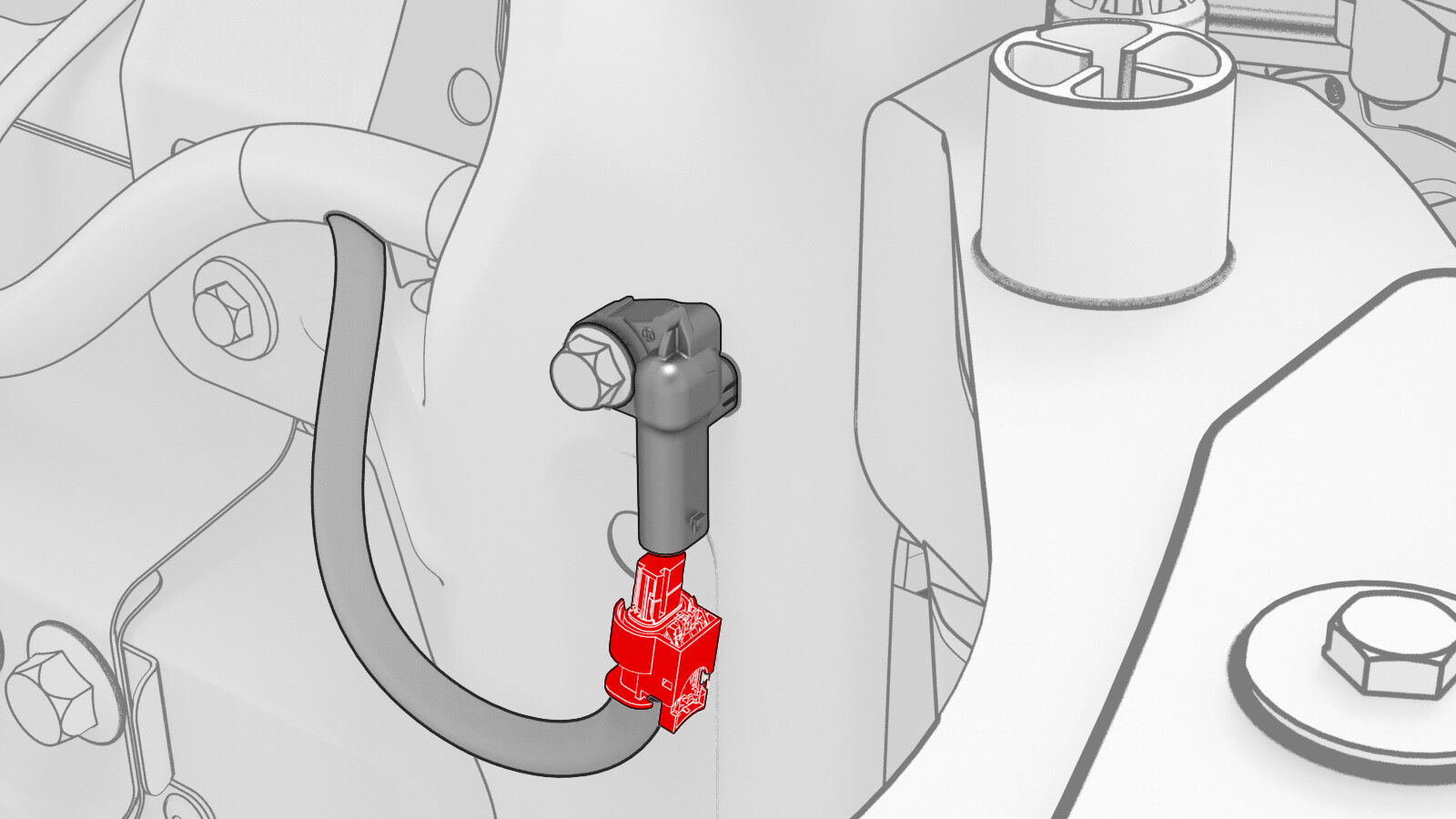

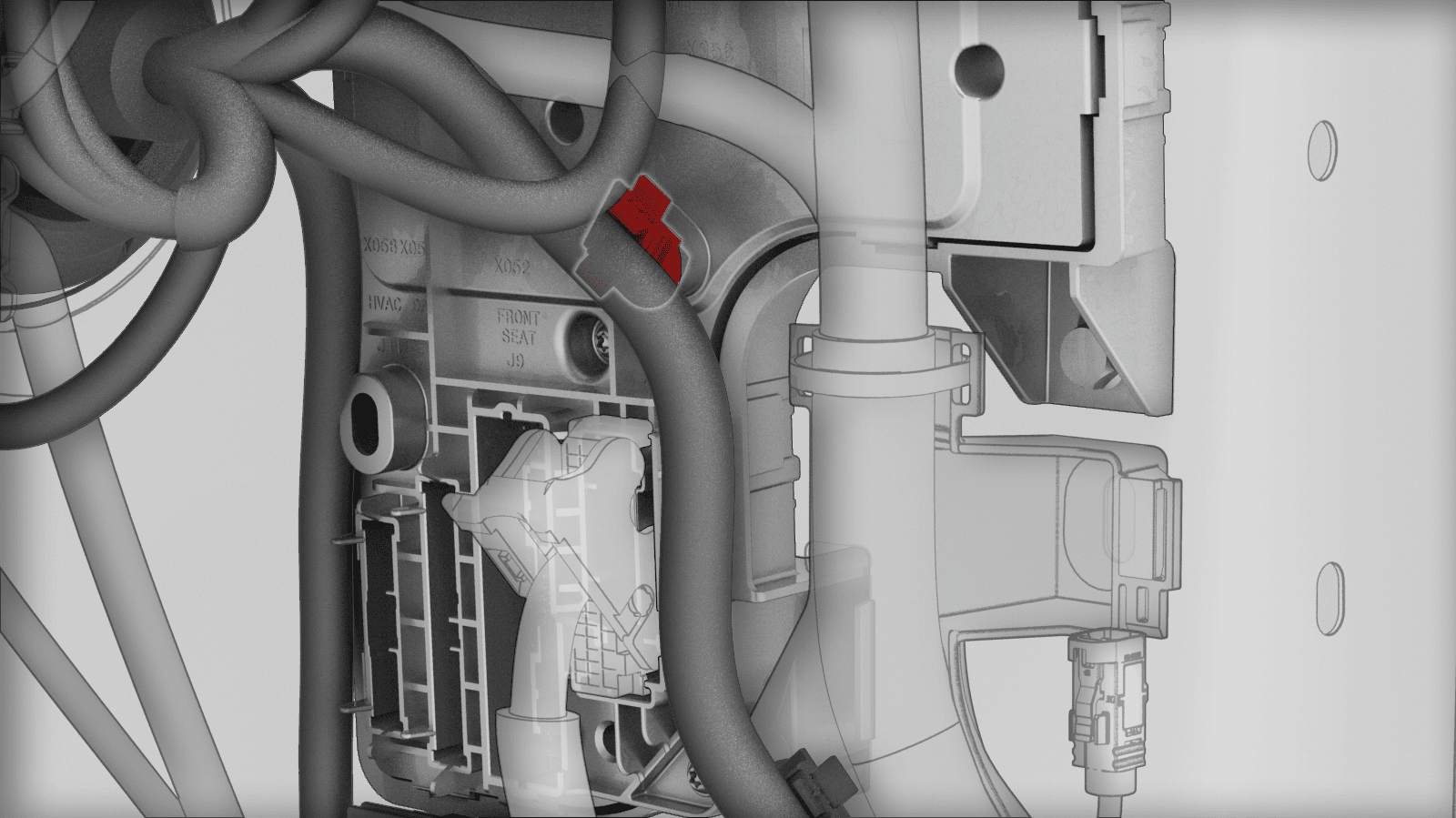

  24. 松开将前部线束固定到 LH 车身控制器模块的夹子。
  25. 松开连接器锁,然后断开 J1 电源连接器与 LH 车身控制器模块的连接。
  26. 断开 J6 前备箱前部储物连接器与 LH 车身控制器模块的连接。
  27. 将前部线束左侧推过隔板。
  28. 松开连接器锁,然后断开 J1 电源电气连接器与 RH 车身控制器模块的连接。
  29. 断开 J6 前备箱储物单元电气连接器与 RH 车身控制器模块的连接。
  30. 断开 12V/低压连接器与车辆的连接。
  31. 将直流-直流电缆从右侧车身控制器上松开。
  32. 将前部线束右侧推过隔板。

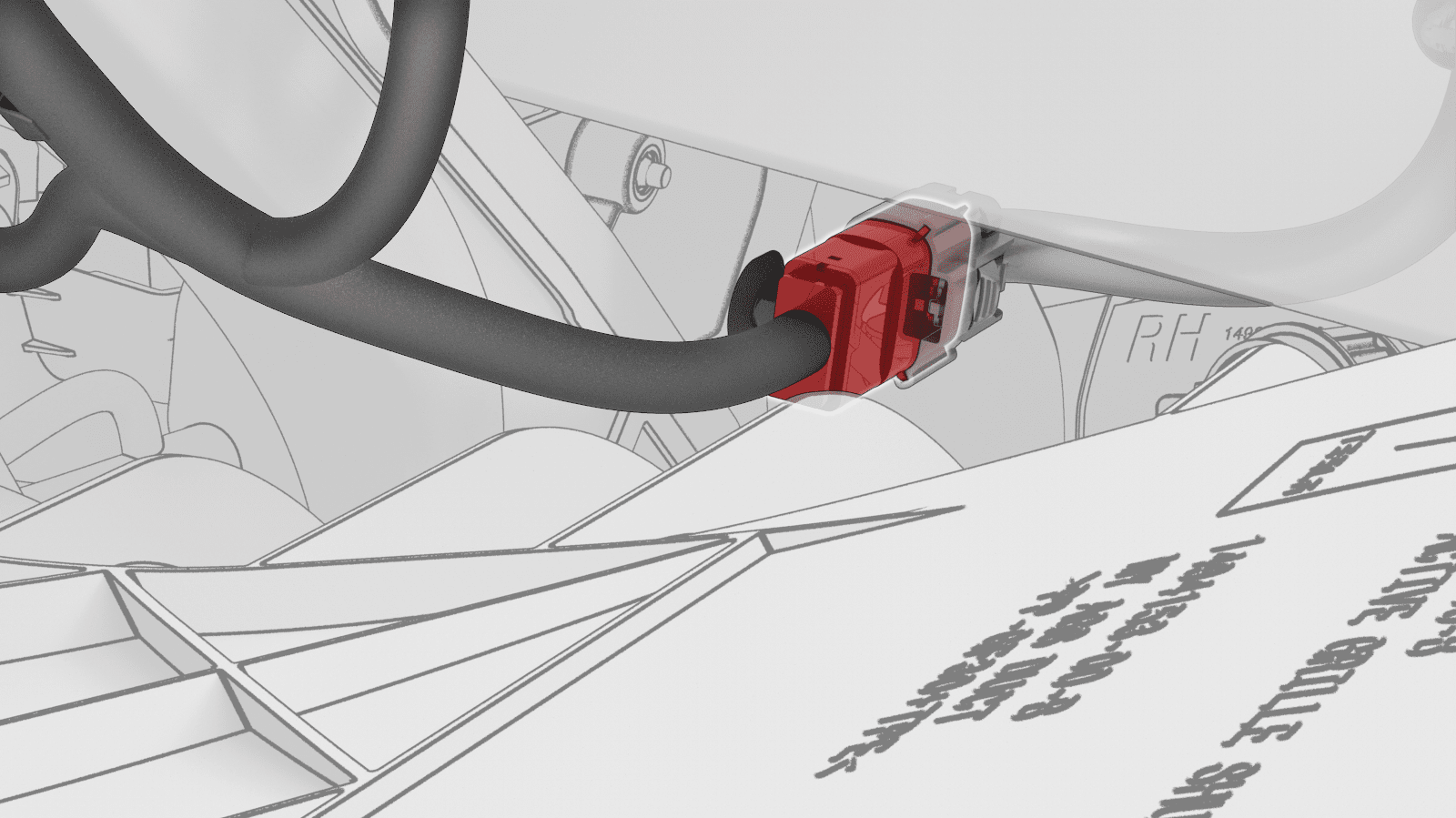

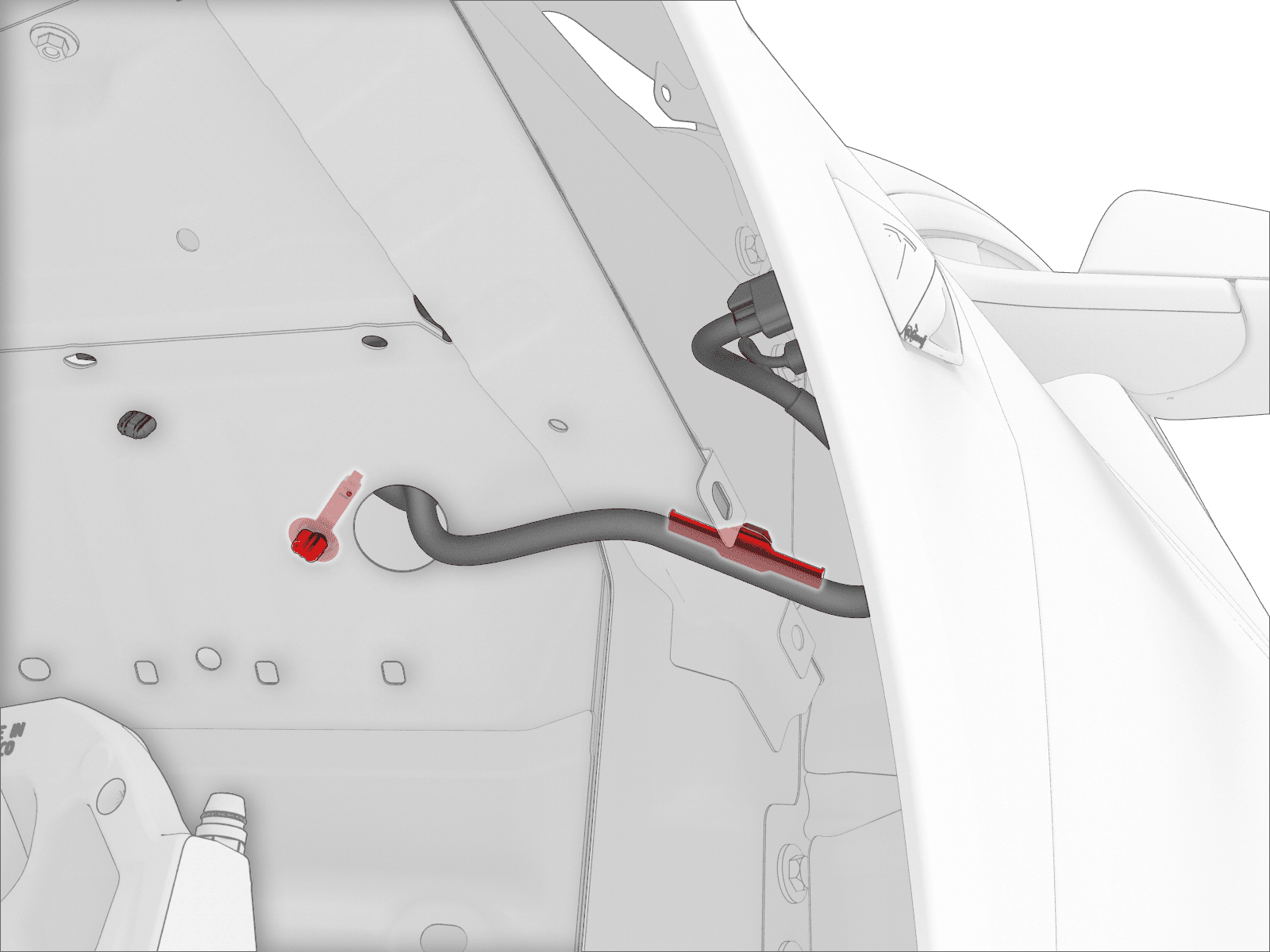

  33. 断开前备箱区域的挡风玻璃加热器线束连接器,松开将线束固定到车身的夹子,然后将线束固定到一旁,以免损坏。
  34. 移走轮挡,并在协助下将车辆推到举升机上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅允许以极慢速度将车辆稳妥地推动一小段距离。车辆处于正确位置后,重新放置轮挡。
  35. 拆下左前和右前轮毂。请参阅轮毂总成(拆卸和安装)
  36. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  37. 松开将左前和右前轮拱内衬固定到高压电池的卡子和螺栓(扭矩为 5 Nm)。
  38. 拆下左前翼子板饰板。请参阅 装饰件 - 翼子板 - 前 - LH(拆卸和更换)
  39. 拆下左前轮拱内衬。请参阅 轮拱内衬 - 前 - LH(非结构化电池组) (拆卸和更换)

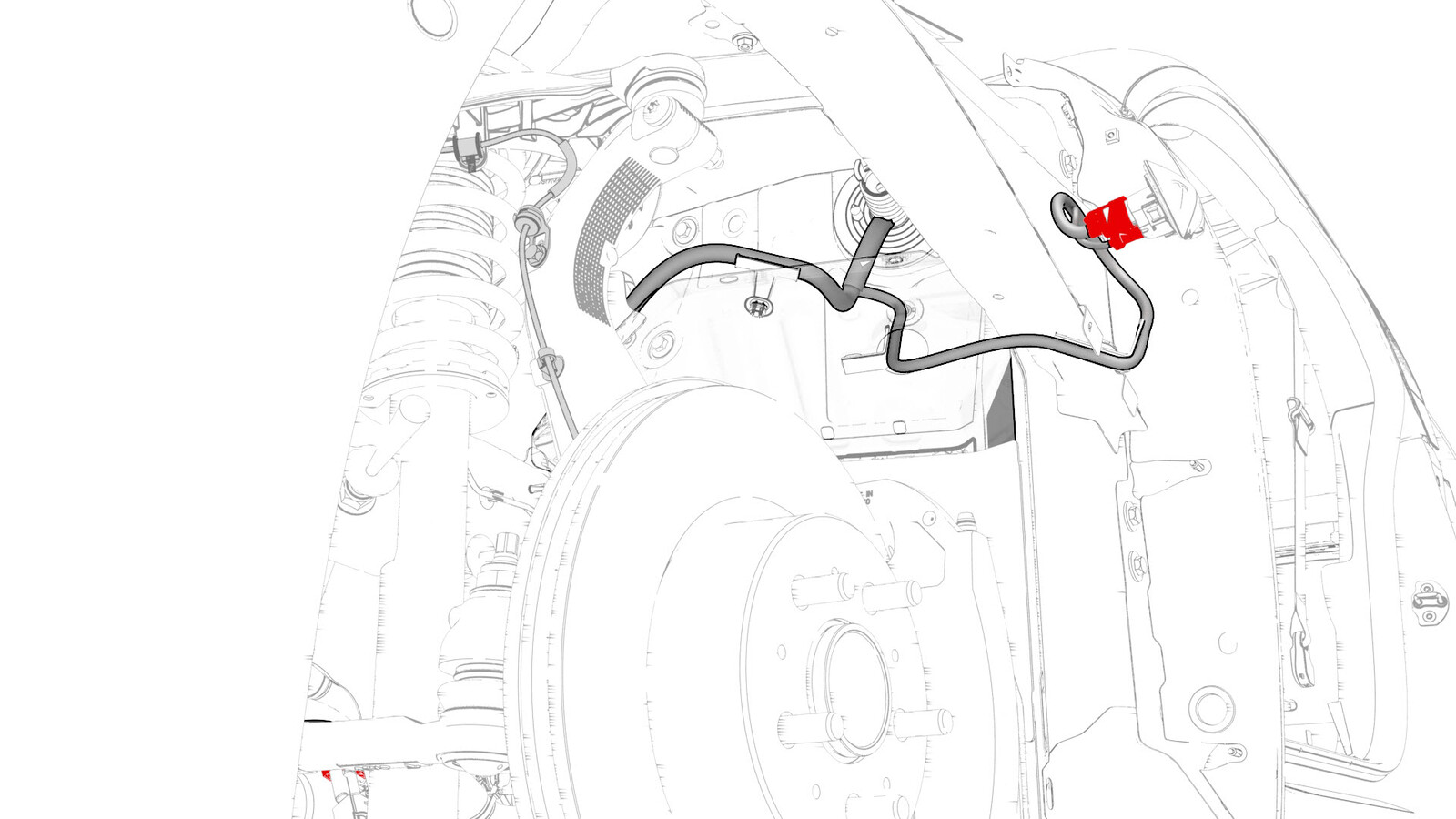

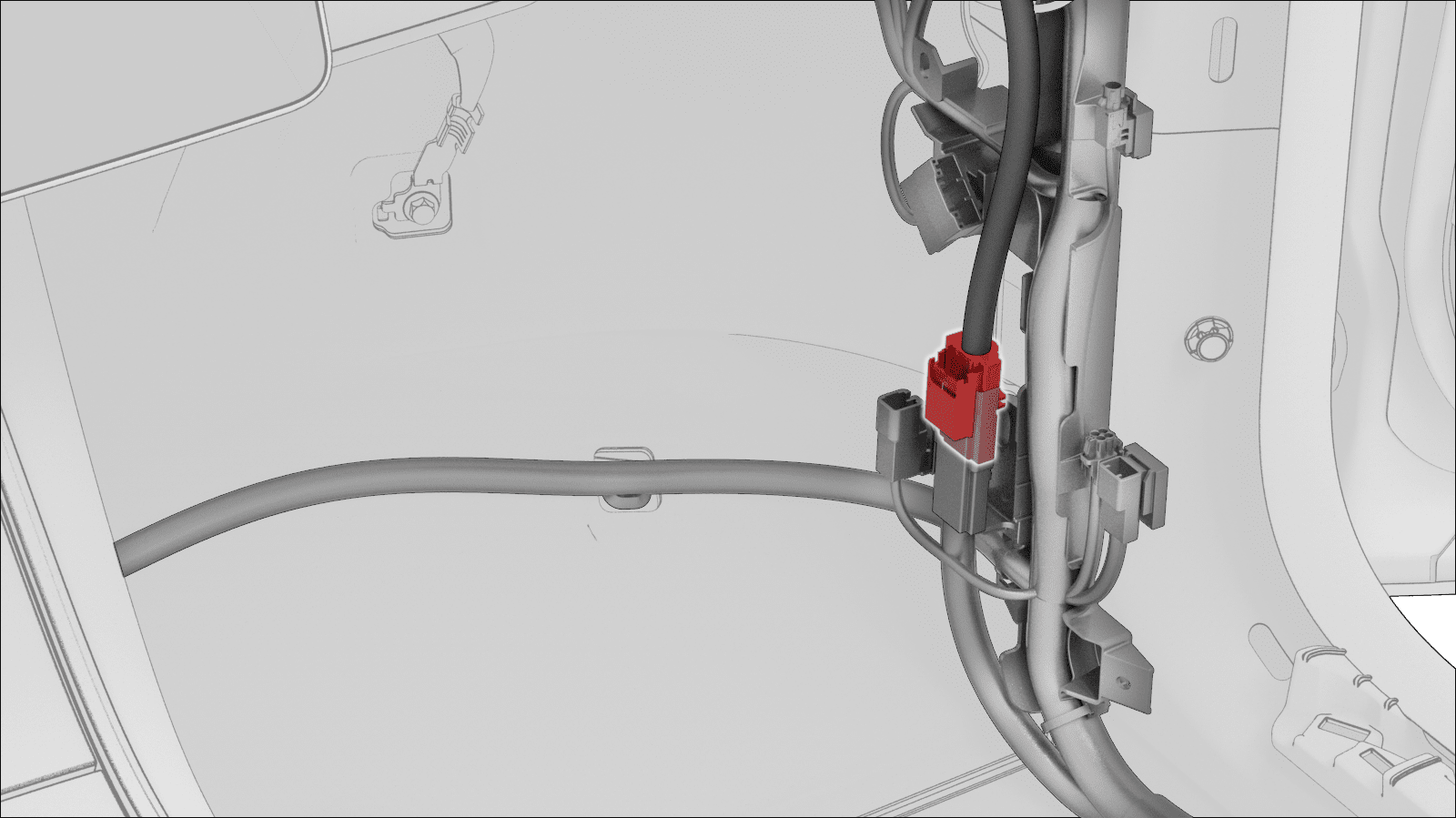

  40. 断开左侧转向灯和摄像头的前部线束连接器。

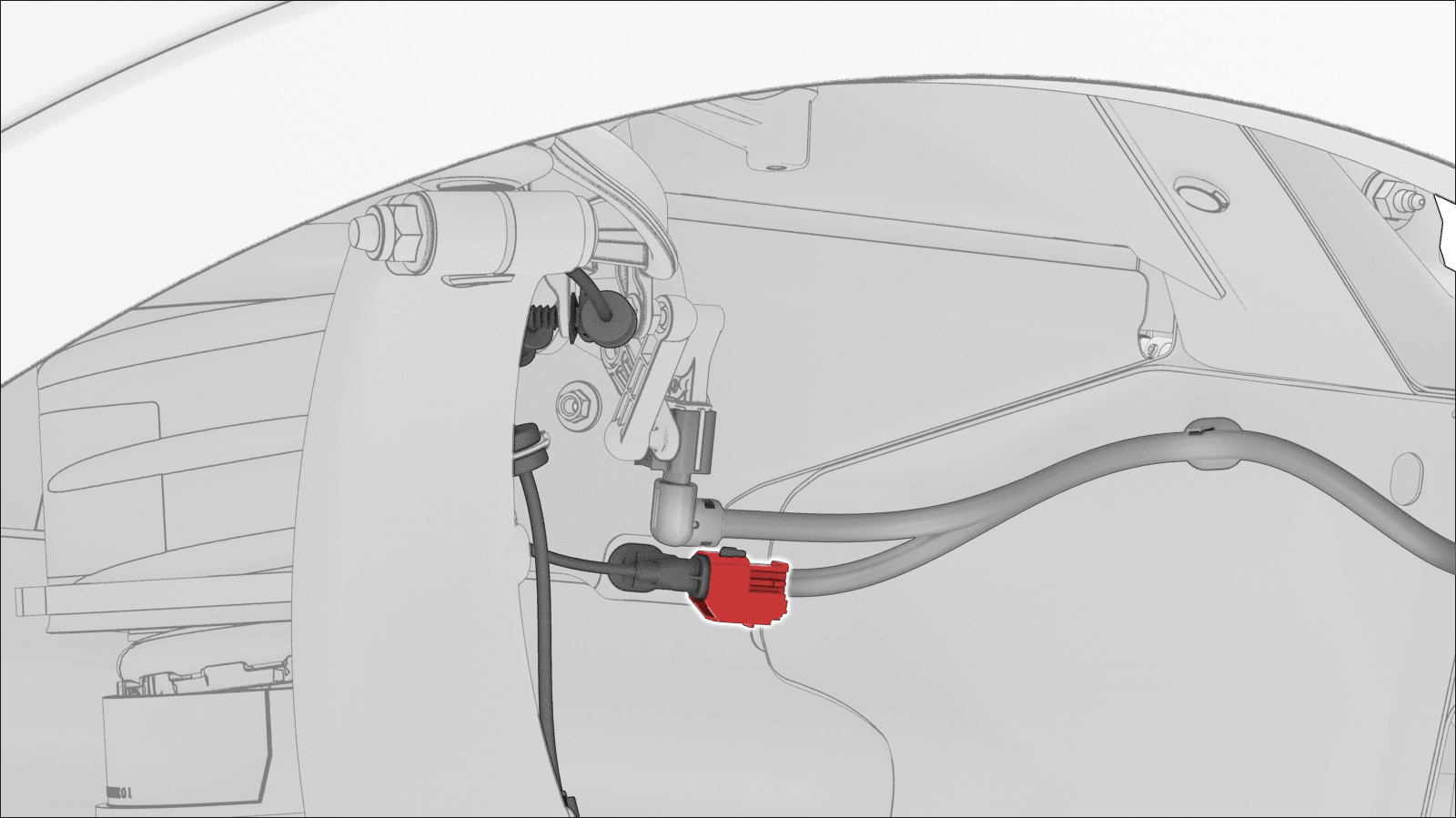

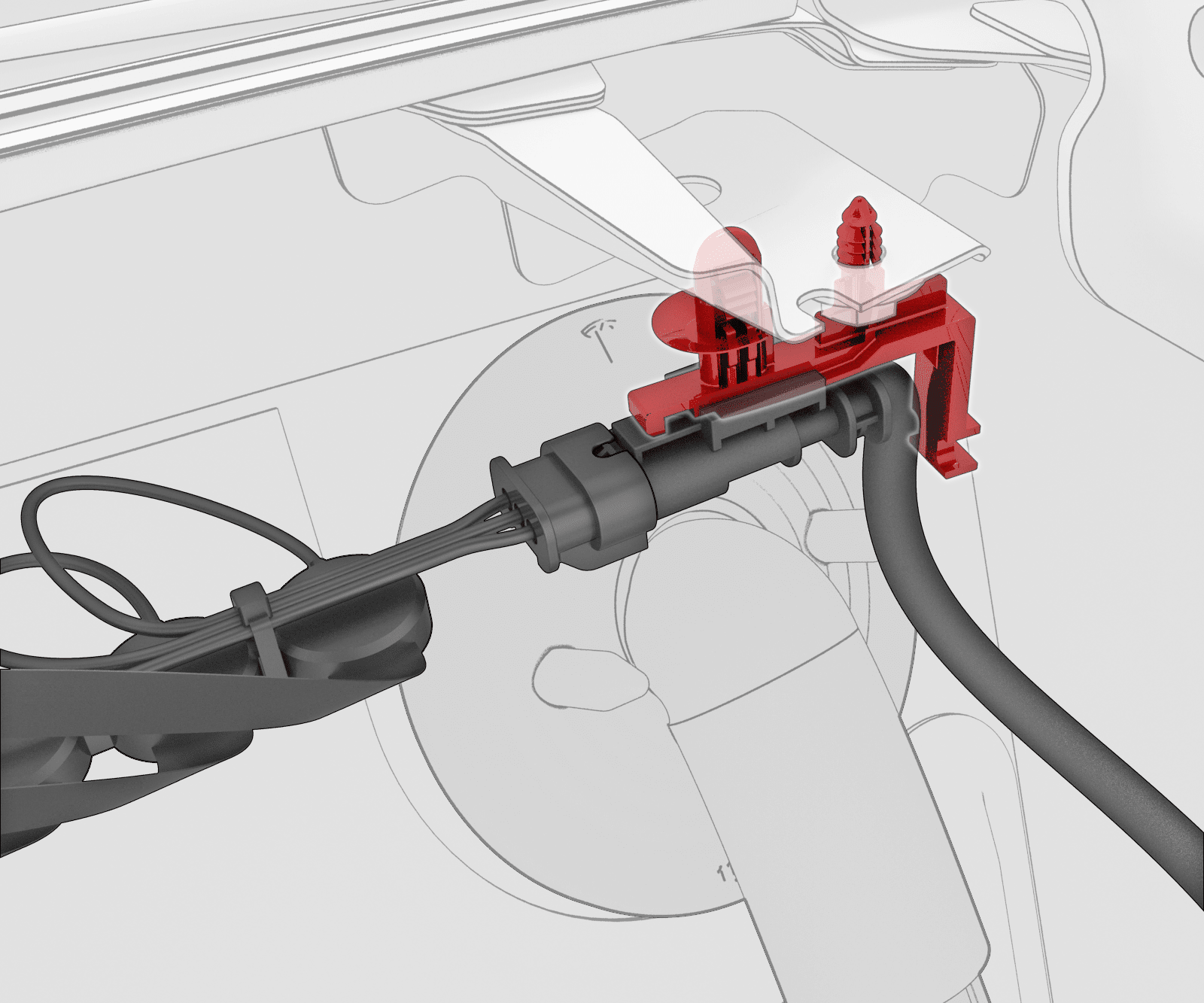

  41. 拆下左转向灯和摄像头线束的前部线束夹。

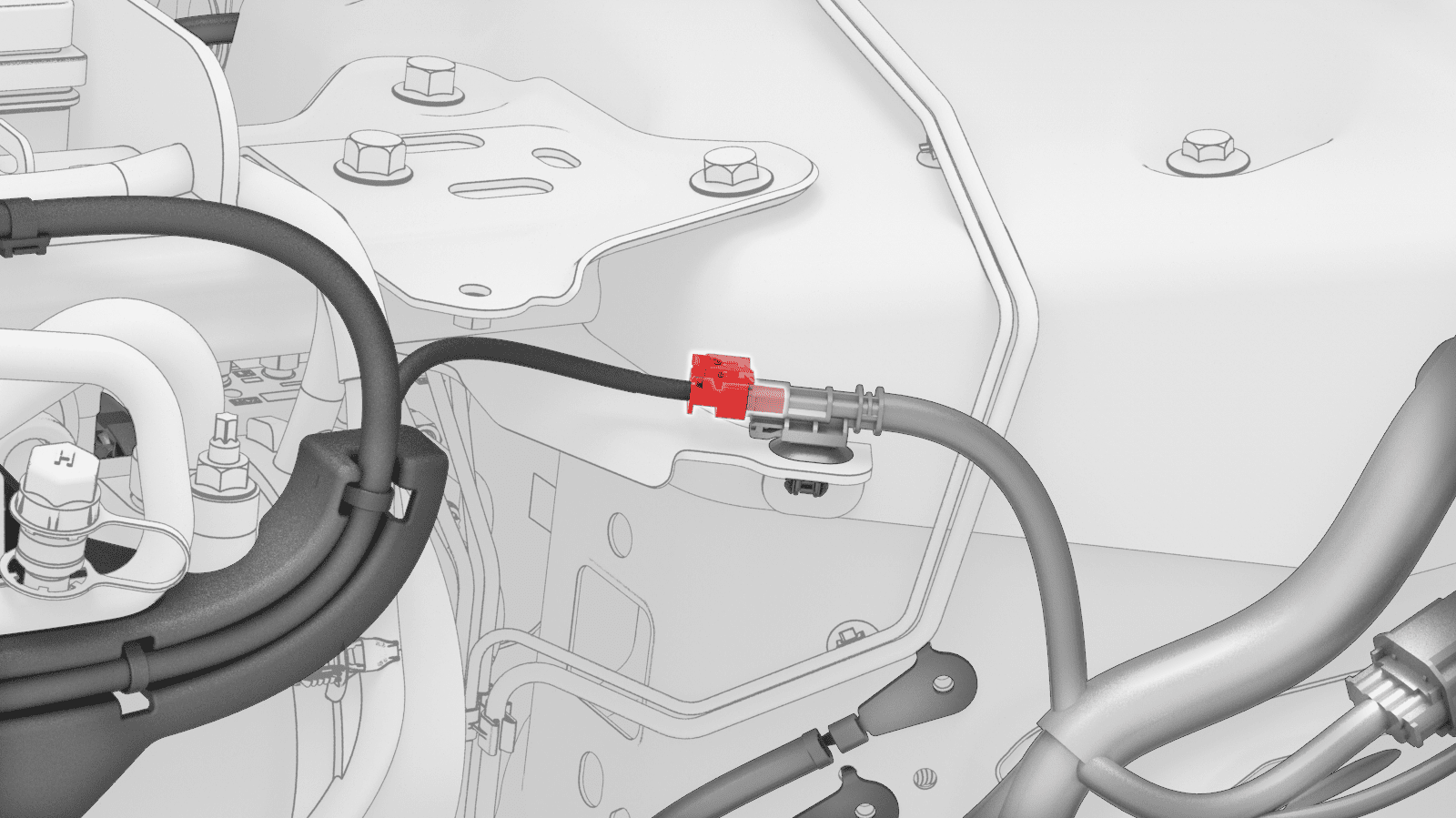

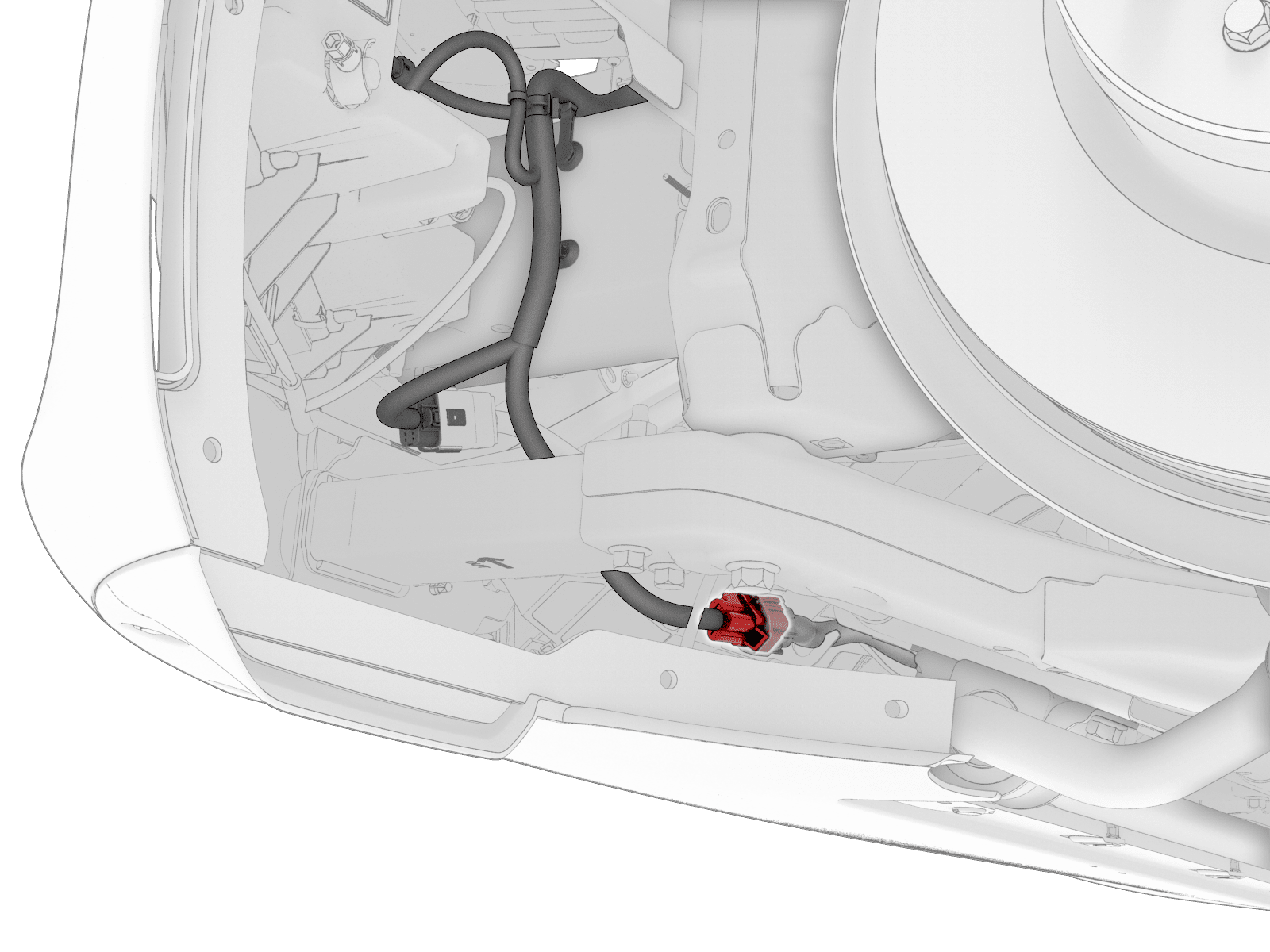

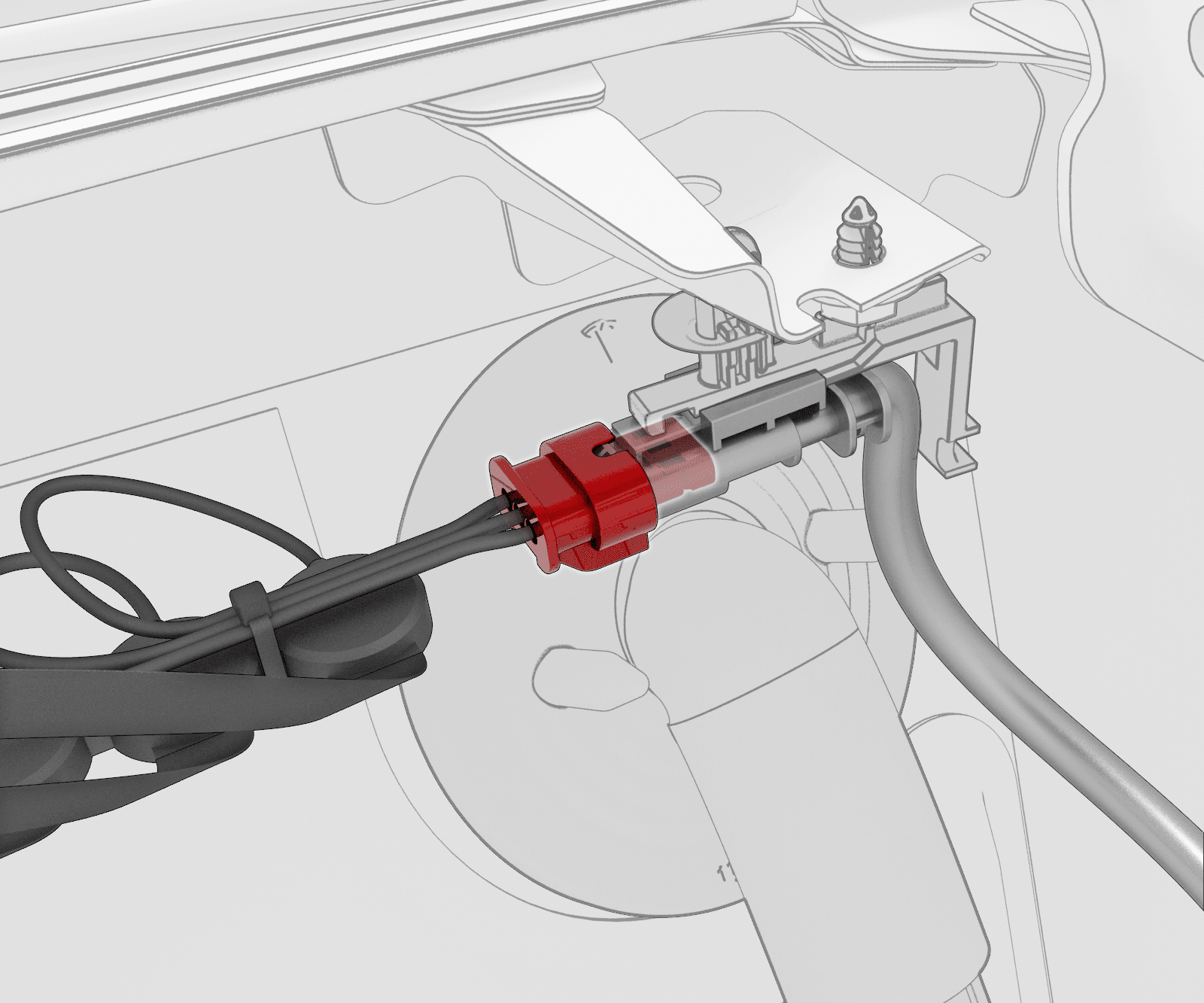

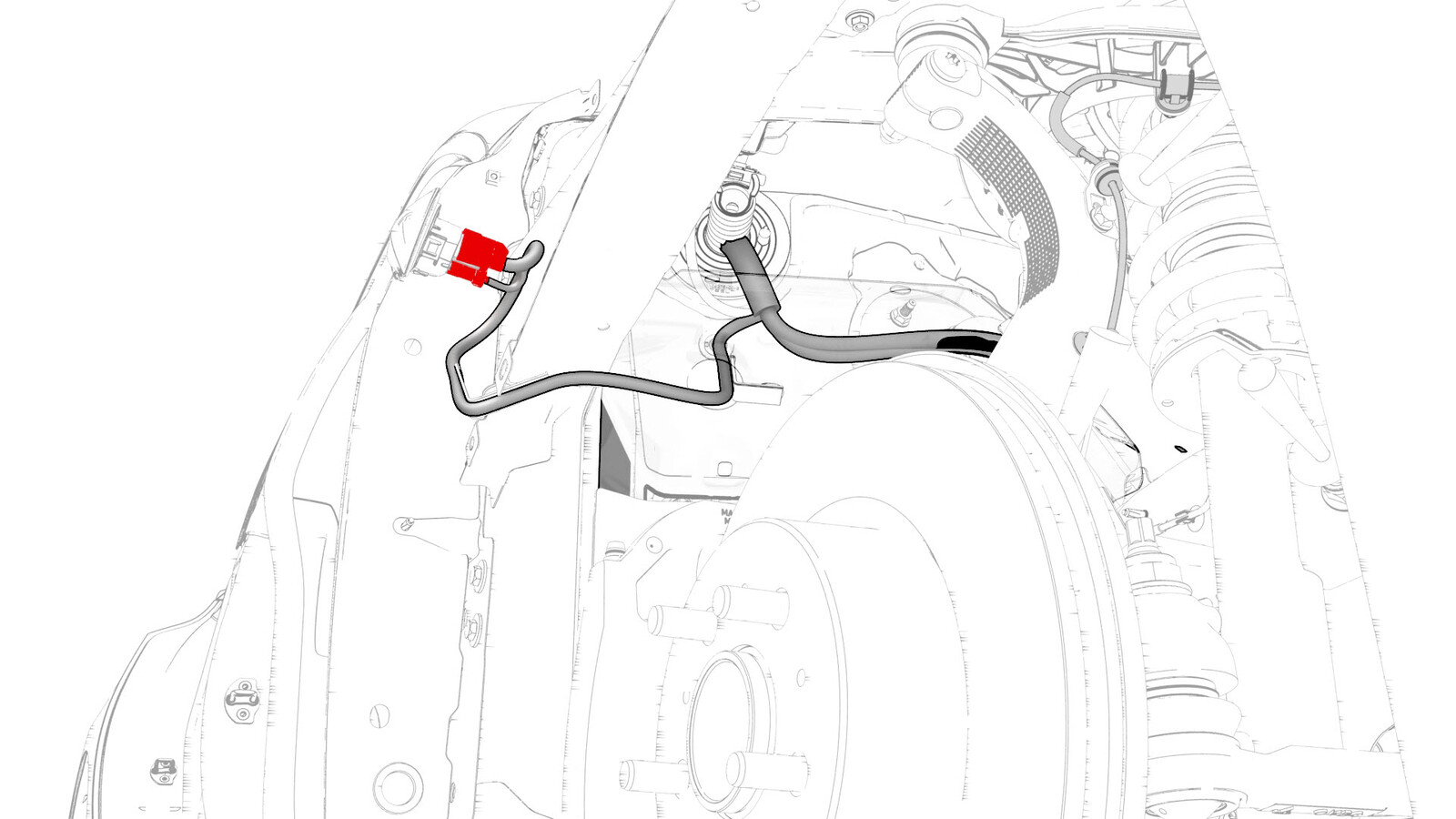

  42. 断开左前轮毂转速传感器连接器。
  43. 断开电气线束与前端模块连接器的连接。
  44. 断开前部线束连接器与冷却风扇模块的连接。
  45. 断开线束连接器与喇叭的连接。
  46. 断开左前照灯连接器。
  47. 断开左侧减震塔附近的高压互锁回路连接器。
  48. 断开电气连接器与左侧前排座位加速计传感器的连接。
  49. 拆下并弃用将电气线束接地端子固定到左前车架纵梁区域处车身的螺栓(4 个)。

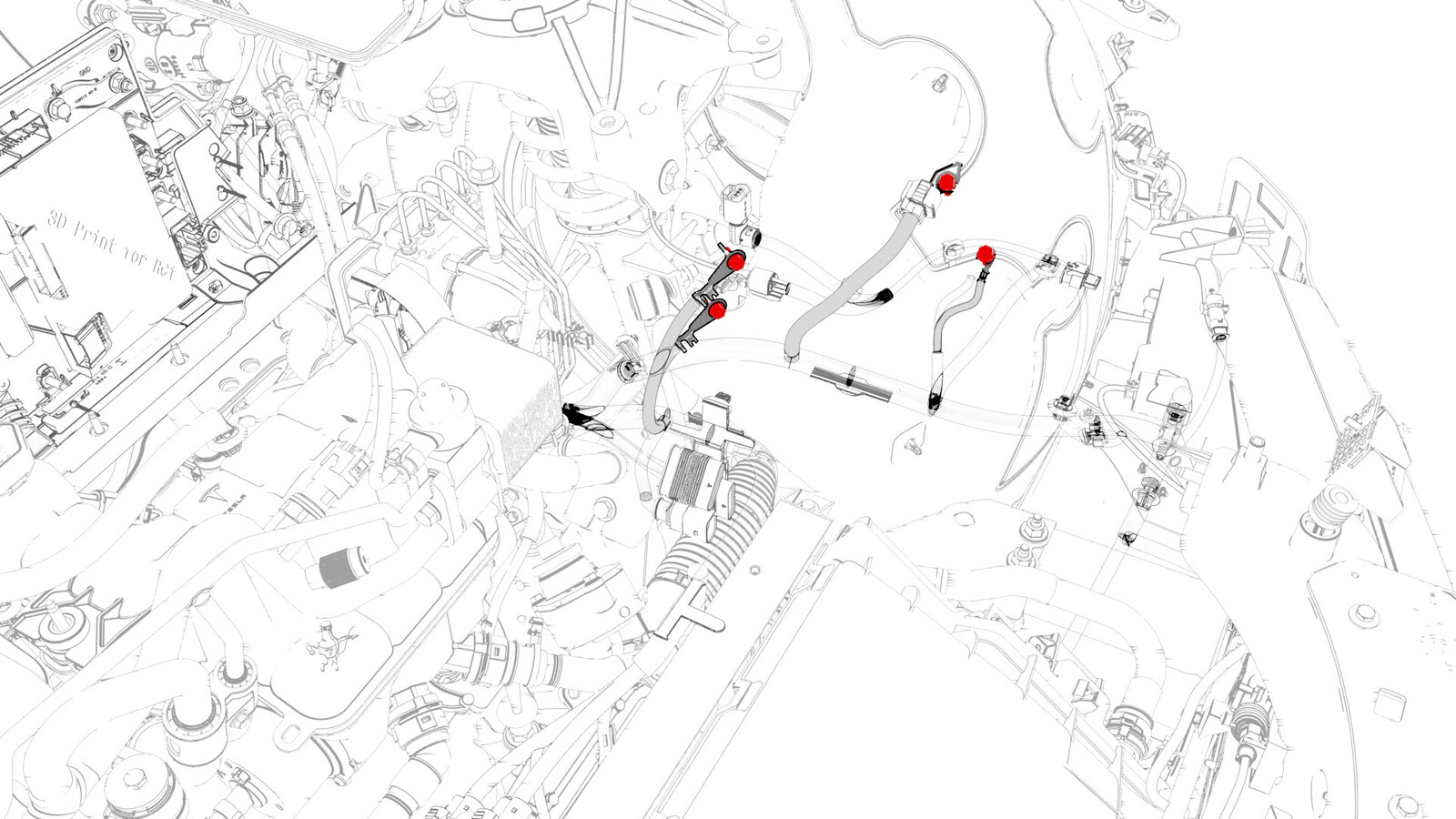

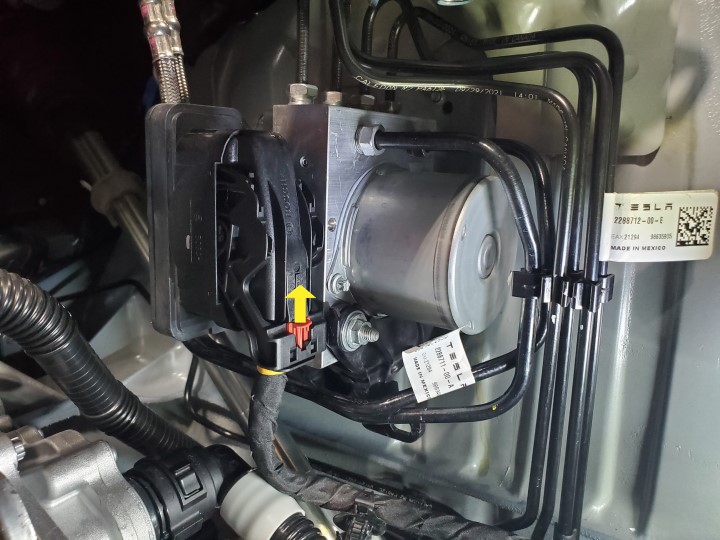

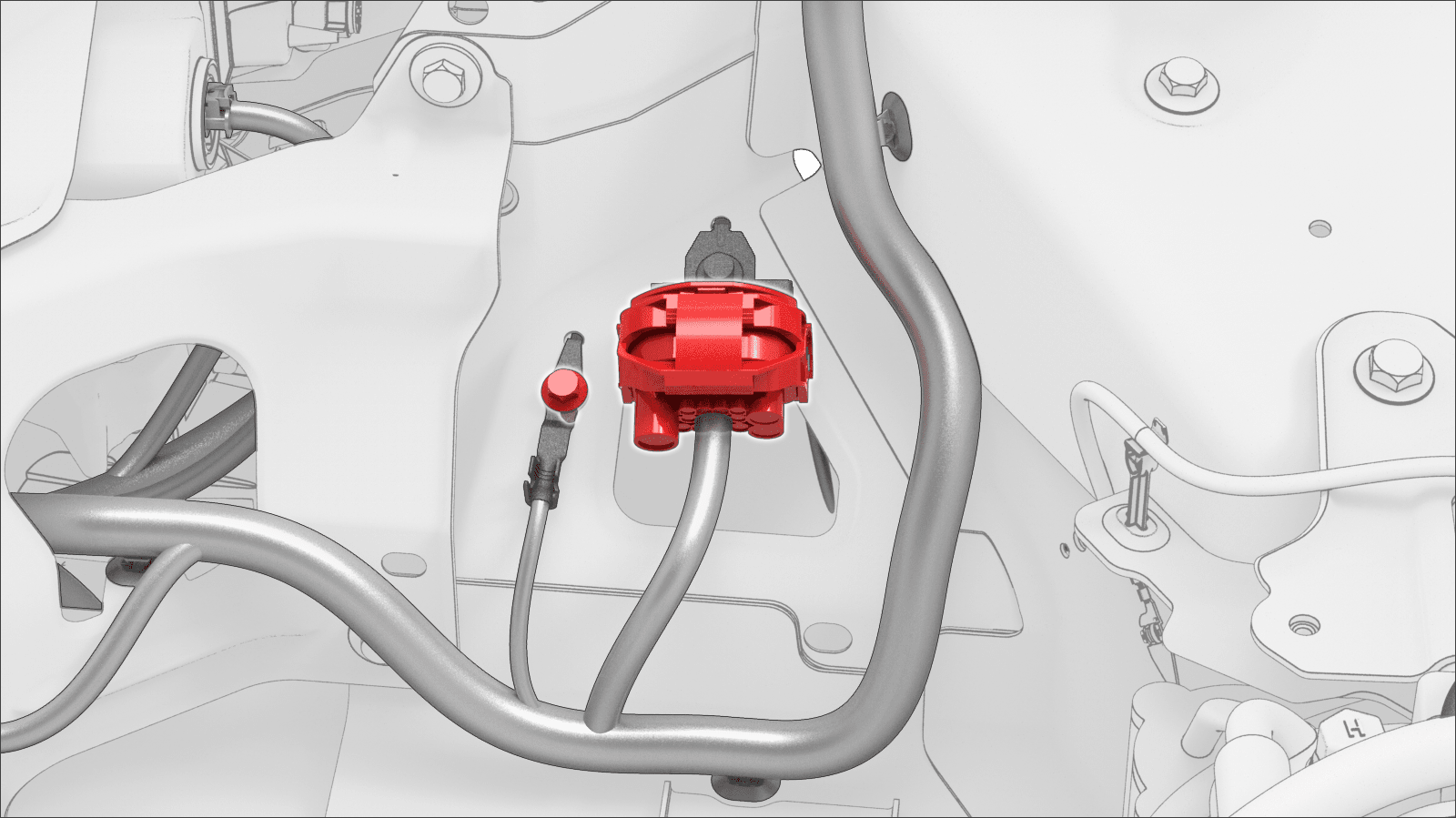

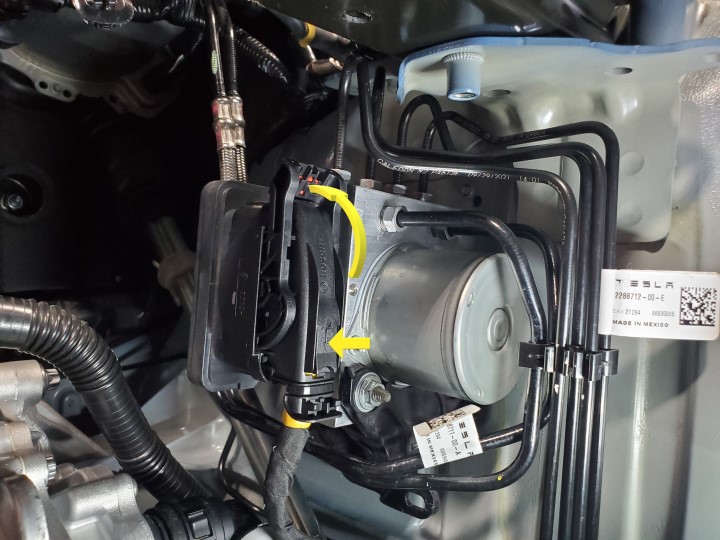

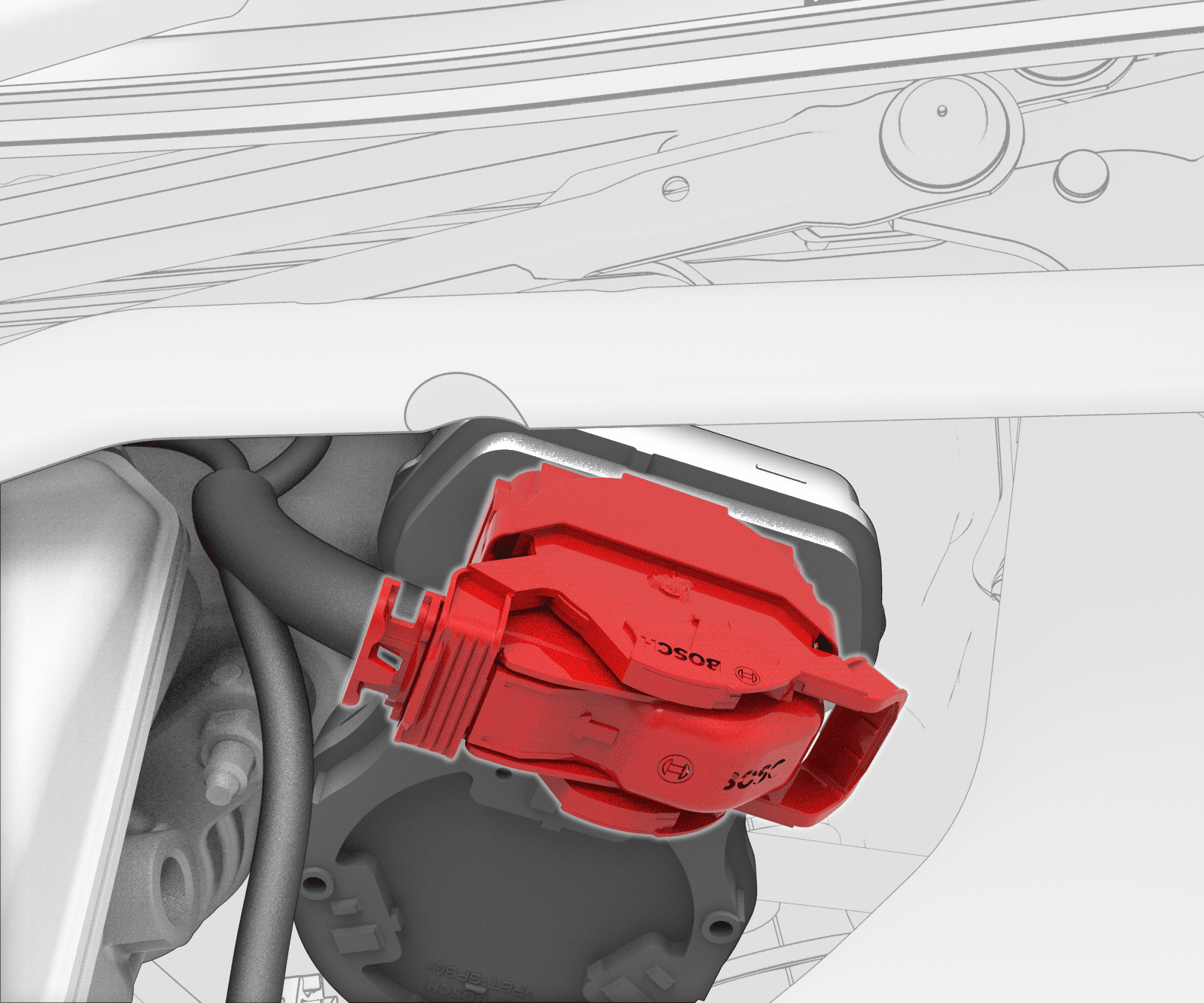

  50. 断开防抱死制动系统调制器上的电气连接器。
  51. 断开线束与左前滑轨支架的连接,然后将左侧线束支架从车上拆下。
  52. 拆下将接地带固定到空调压缩机的螺栓(扭矩为 7 Nm)。
  53. 断开连接器(4 个)与转向齿条总成的连接。
  54. 断开制动液储液罐上的制动液液位传感器连接器。
  55. 将线束连接器(2 个)从制动助力器总成上断开。
  56. 松开将电气线束固定到左前车架纵梁区域处车身的夹子。
  57. 拆下右前翼子板饰板。请参阅装饰件 - 翼子板 - 前 - LH(拆卸和更换)
  58. 拆下右侧轮拱内衬。请参阅轮拱内衬 - 前 - LH(非结构化电池组) (拆卸和更换)
  59. 断开前饰板的 12V/低压线束。
  60. 松开将电气线束固定到行人警示扬声器总成的夹子。
  61. 断开连接器与行人警示扬声器总成的连接。
  62. 断开右侧前端模块线束连接器。
  63. 断开右前轮毂转速传感器连接器,然后拆下将前轮毂转速传感器线束固定到车辆的夹子。
  64. 断开右转向灯和摄像头的前部线束连接器(2 个),然后拆下将线束固定到车身的夹子。
  65. 拆下右转向灯和摄像头线束的前部线束夹。
  66. 断开右前照灯连接器
  67. 断开右侧前排座位碰撞加速计。
  68. 拆下用于固定接地线束和右前减震塔附近前部线束接地端子连接器的螺栓(扭矩为 8 Nm)
  69. 拆下右前车架纵梁区域周围的前部线束夹。
  70. 将前部线束从车上拆下。

安装

Informational PurposesAn informational icon, calling your attention
在安装新的主前线束之前,需确保紧急响应回路已断开。

安装程序与拆卸程序相反,以下各项除外:

  1. 安装完成后,进行冷却液空气净化:
    1. 将冷却液储液罐加满至 MAX 液位处。
    2. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
    3. 选择 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
      • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
      • Thermal ➜ Coolant System ➜ Coolant Purge Start
      via Service Mode Plus:
      • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
      • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
      ”,点击 “Run”,然后等待例行程序完成。
    4. 检查冷却液液位并加注至 MAX 线处。
