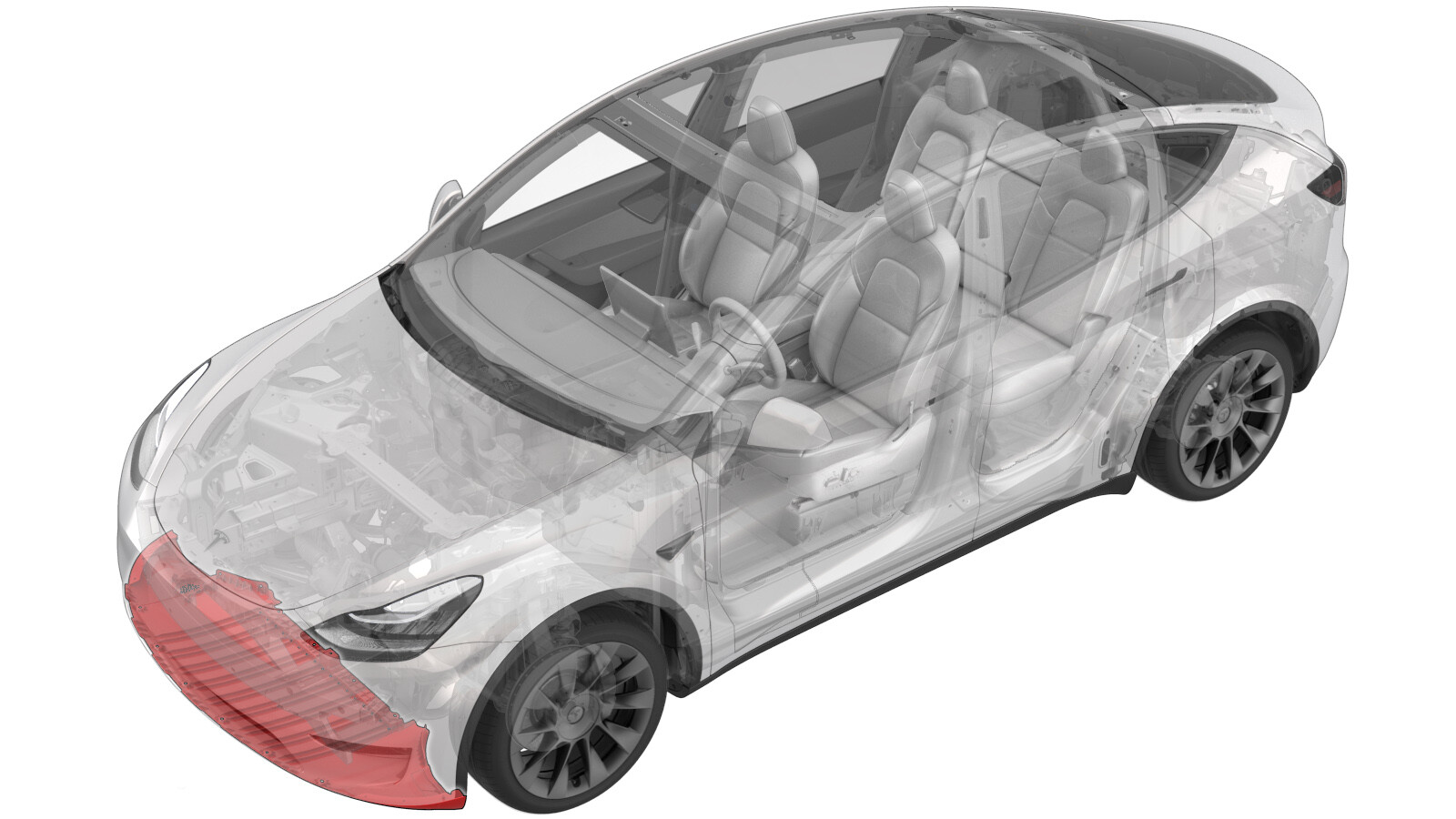

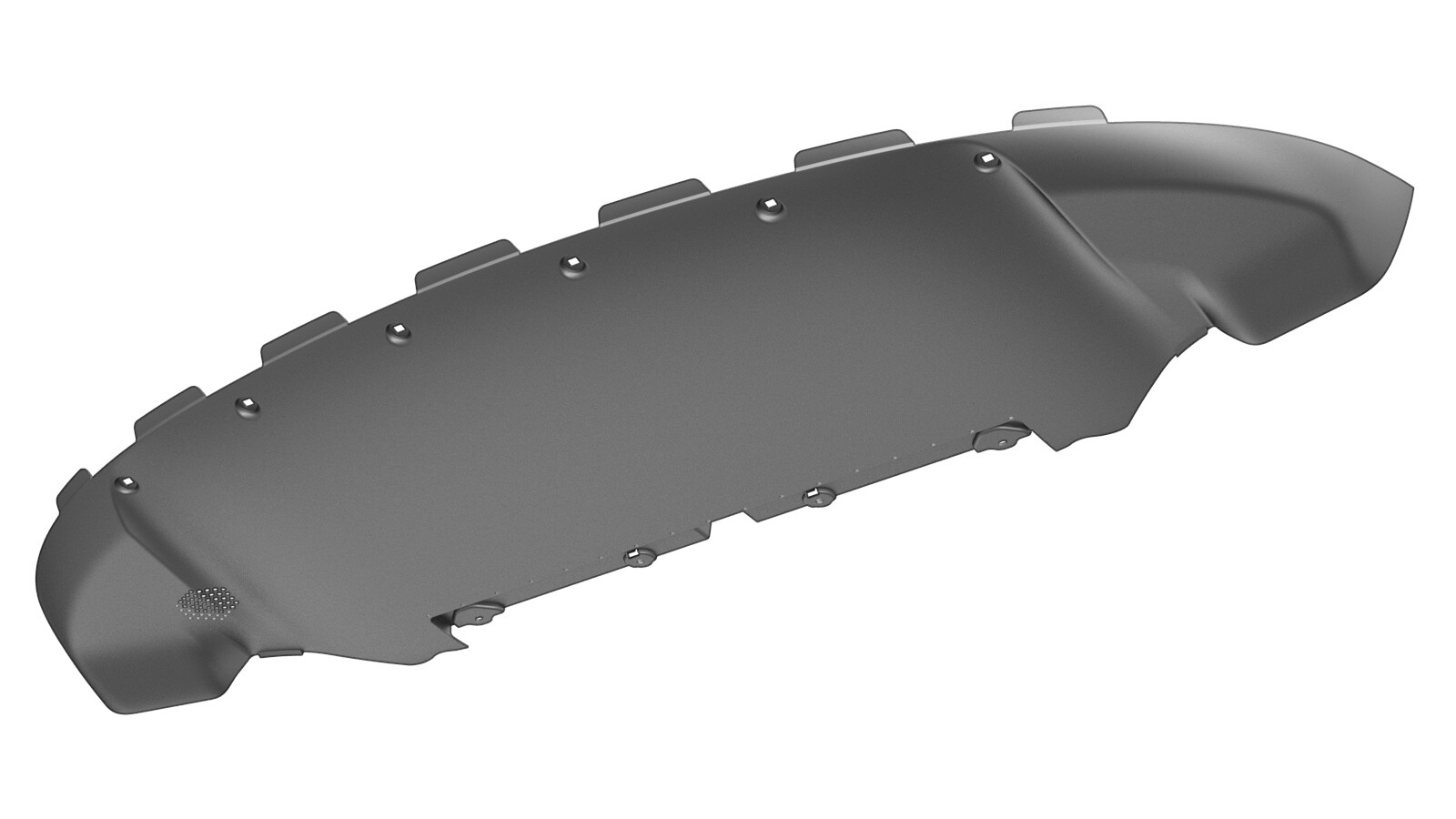

裙板 - 前保险杠饰板(拆卸和更换)

校正代码 10012202 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格裙板 - 前保险杠饰板(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前裙板 RH 角固定到前保险杠饰板的螺母
3 Nm (2.2 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前(非结构化电池组)(拆卸和更换)

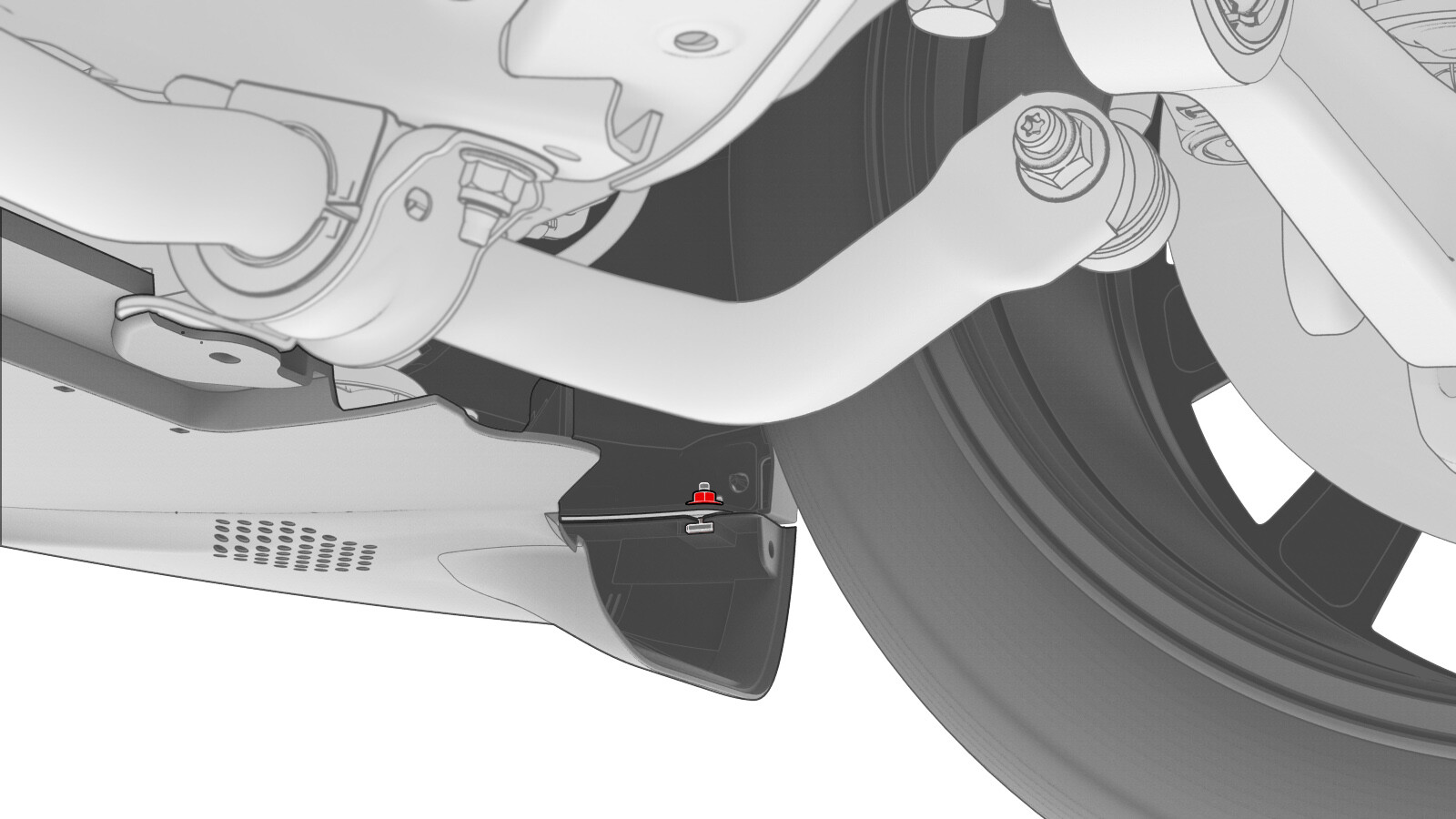

  2. 拆下将前裙板固定到 LH 轮拱内衬的夹子。
  3. 拆下将前裙板固定到 RH 轮毂内衬的夹子。
  4. 松开线束夹,然后断开行人警示线束连接器。
    Informational PurposesAn informational icon, calling your attention
    拉动锁片以松开连接器锁。
    Informational PurposesAn informational icon, calling your attention
    行人警示扬声器位于 RH 轮毂内衬的后方。
    Informational PurposesAn informational icon, calling your attention
    接触连接器的方式可能会因安装在车辆上的超级喇叭音频扬声器版本不同而不同。
  5. 拆下将前裙板右角固定到前饰板的螺母。
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  6. 拆下将前裙板 RH 角固定到前保险杠饰板的夹子。
  7. 对车辆的 LH 侧重复第 5 步和第 6 步。
  8. 拆下将前裙板固定到前饰板的卡子,然后将裙板从车上拆下。
  9. 拆下将行人警示扬声器固定到前裙板的螺钉,然后将扬声器从裙板上拆下。
    1.8 Nm (1.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx Plus IP25 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 2 英寸加长件

安装

安装步骤与拆卸步骤相反,以下各项除外:

Informational PurposesAn informational icon, calling your attention
如果新的前裙板上未预装紧固件,请将旧裙板上的侧面螺栓(2 个)和中间安装螺母(2 个)移动到新裙板上。
