接地带 - 前驱动单元（拆卸和更换）

校正代码 39011002 0.66 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
断开 12V 电源。请参阅12V/低压电源（断开和连接）。
执行车辆电气绝缘程序。请参阅车辆高压禁用程序。
完全升起车辆。
拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组）（拆卸和更换）。
拆卸将前驱动单元高压线束固定到前驱动单元的螺栓。
10 Nm (7.4 lbs-ft)
注
推荐使用以下工具：

10 毫米套筒

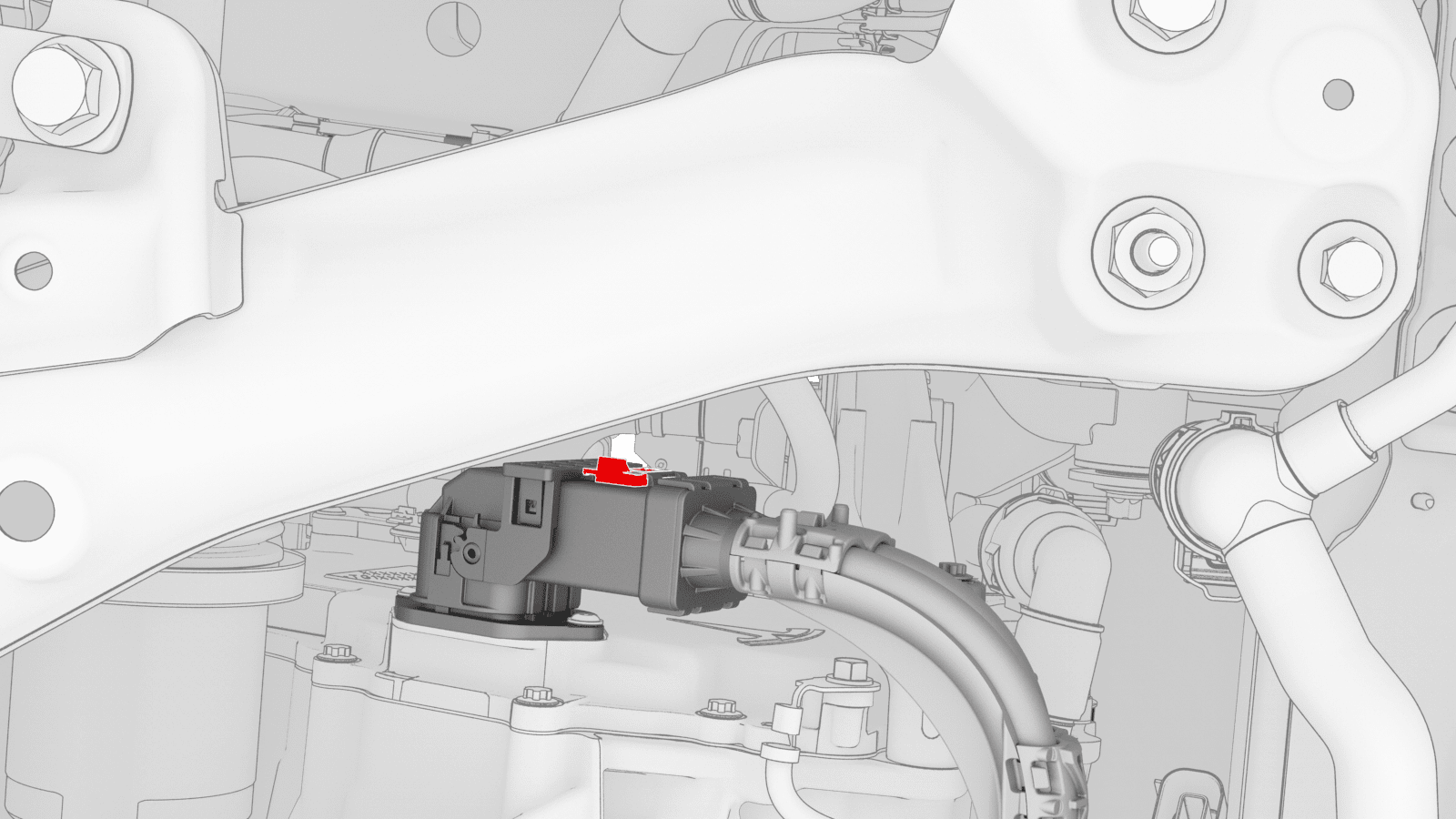

滑动红色释放锁片以解锁前驱动单元高压线束连接器。

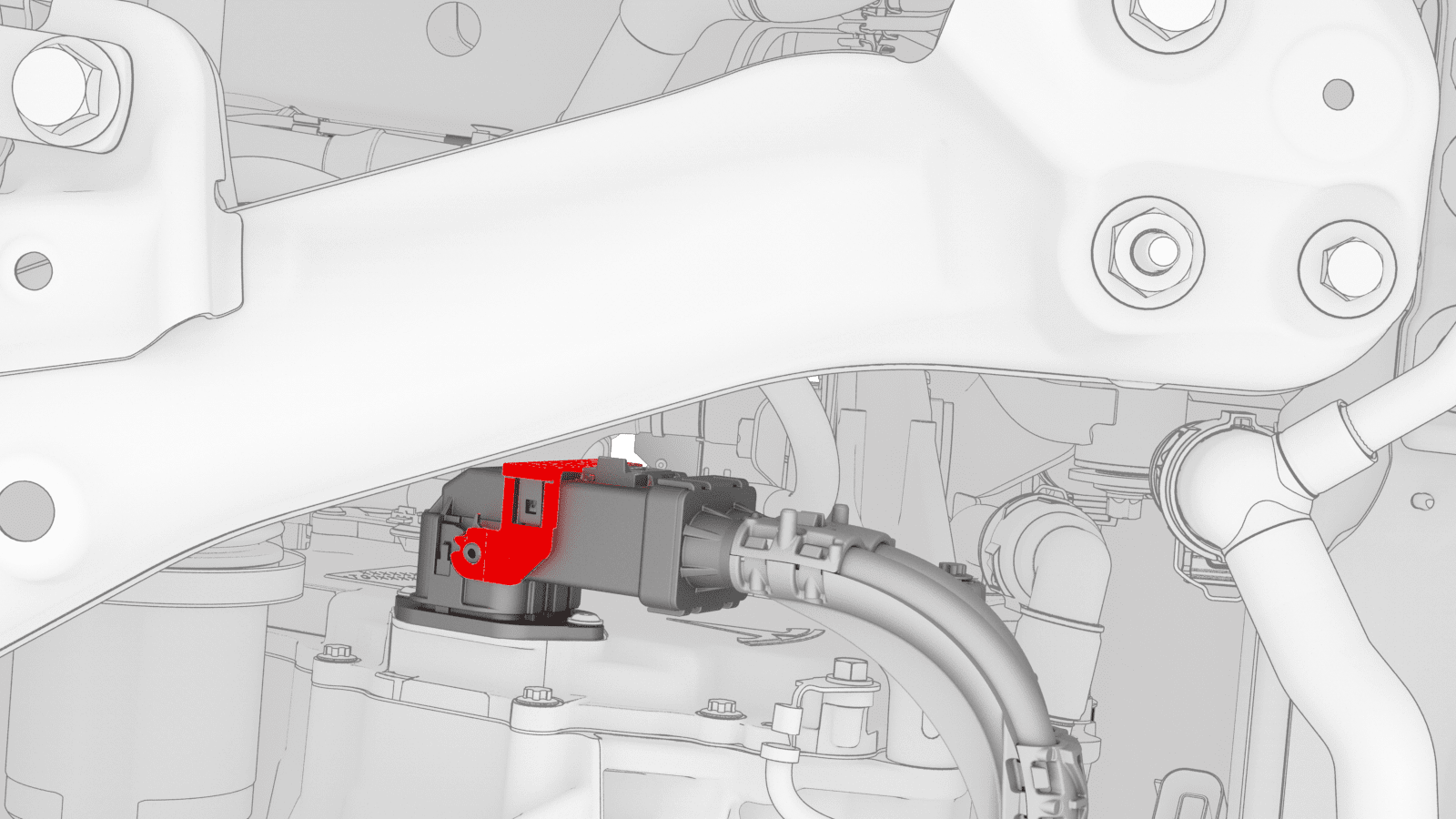

缓慢松开前驱动单元高压线束连接器上的释放把手，然后将连接器从前驱动单元上断开。

警告
切勿对把手用力过猛；否则将损坏连接器对准锁片。

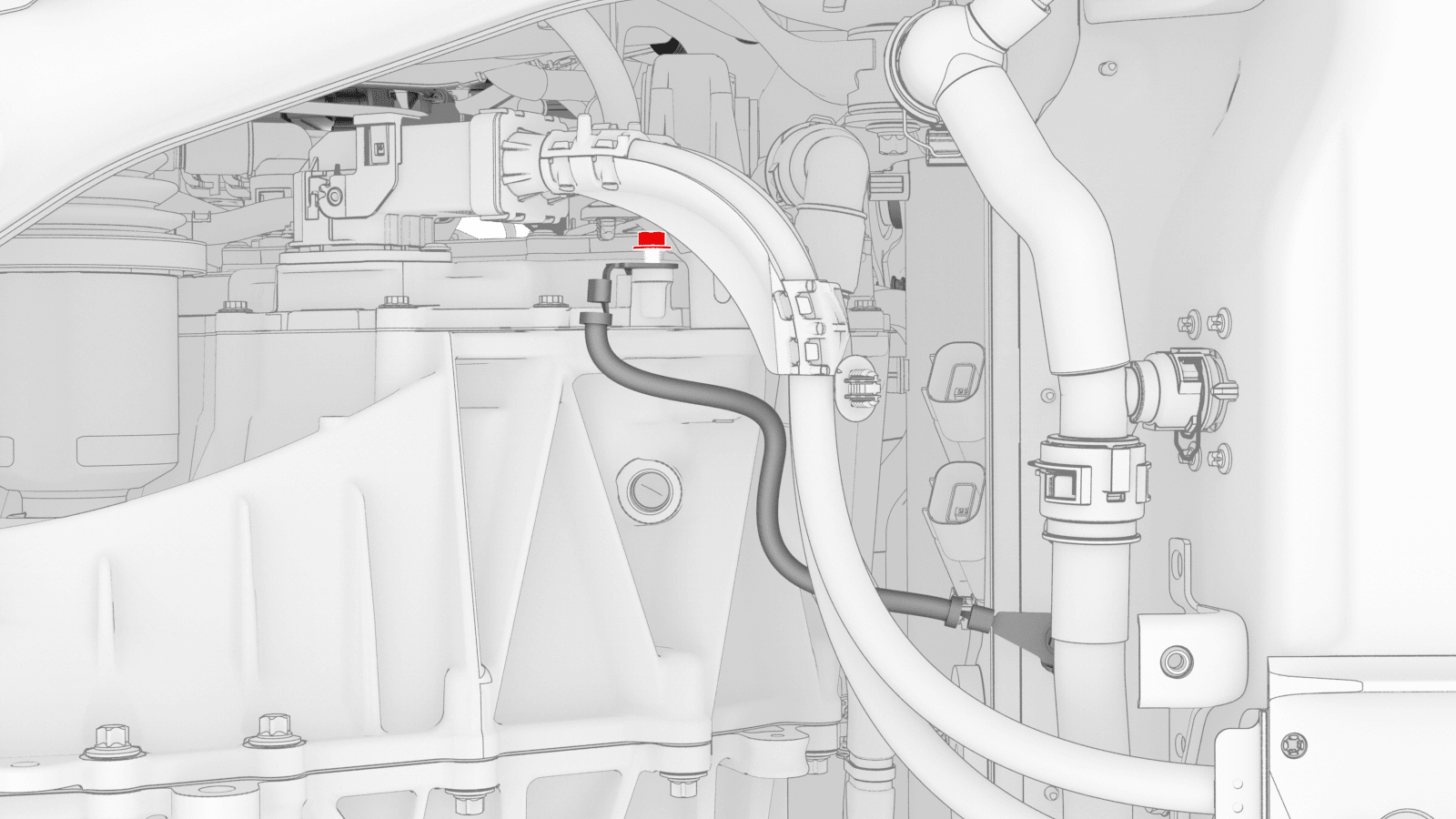

拆卸将前驱动单元接地带固定到前驱动单元的螺栓。
6 Nm (4.4 lbs-ft)
注
推荐使用以下工具：

10 毫米套筒
松开将前驱动单元接地带固定到前驱动单元的卡子。

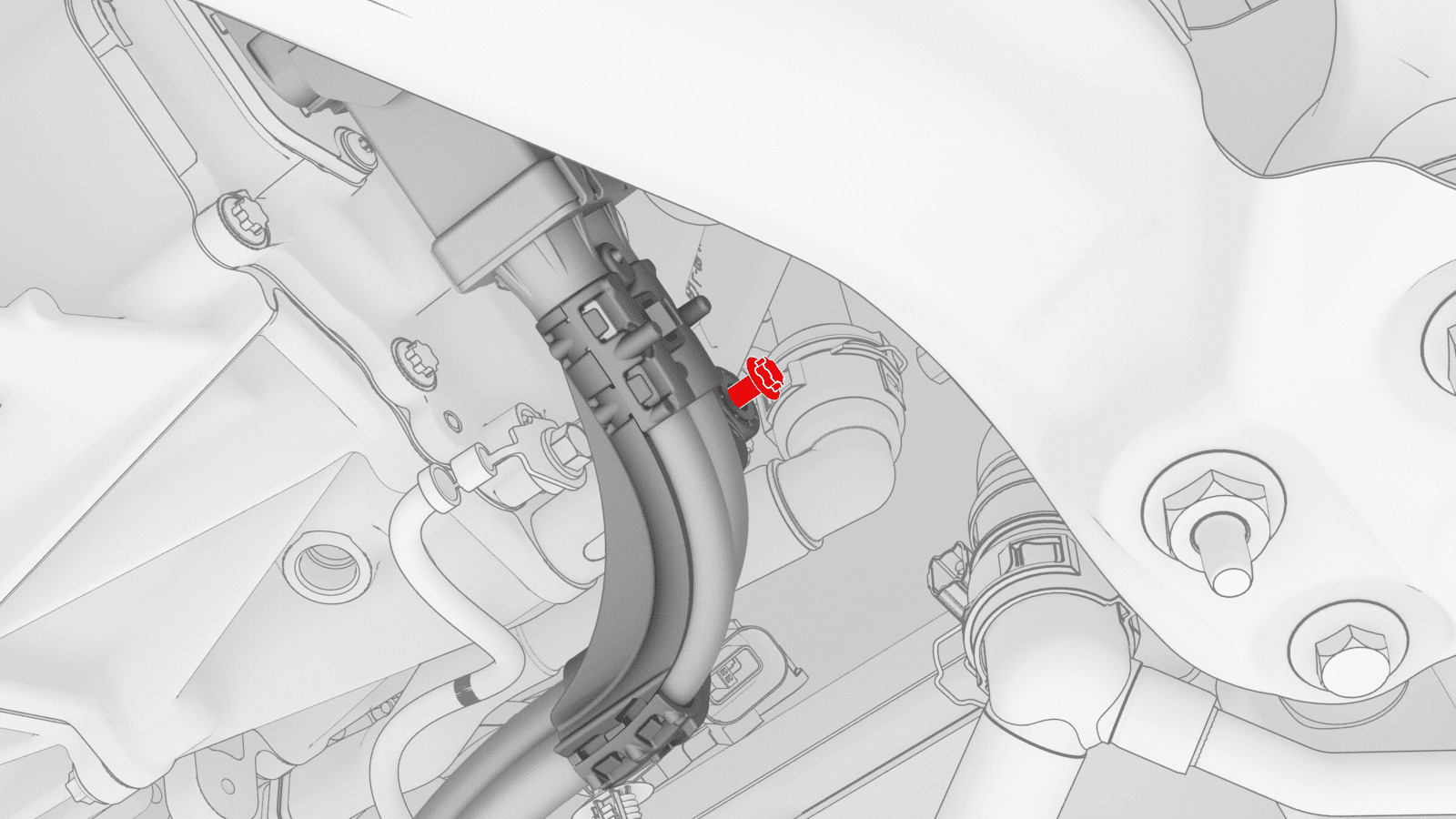

拆卸将前驱动单元接地带固定到高压电池的螺栓，然后将接地带从车辆上拆下。
10 Nm (7.4 lbs-ft)
注
推荐使用以下工具：

10 毫米套筒

安装

安装程序与拆卸程序相反，以下各项除外：

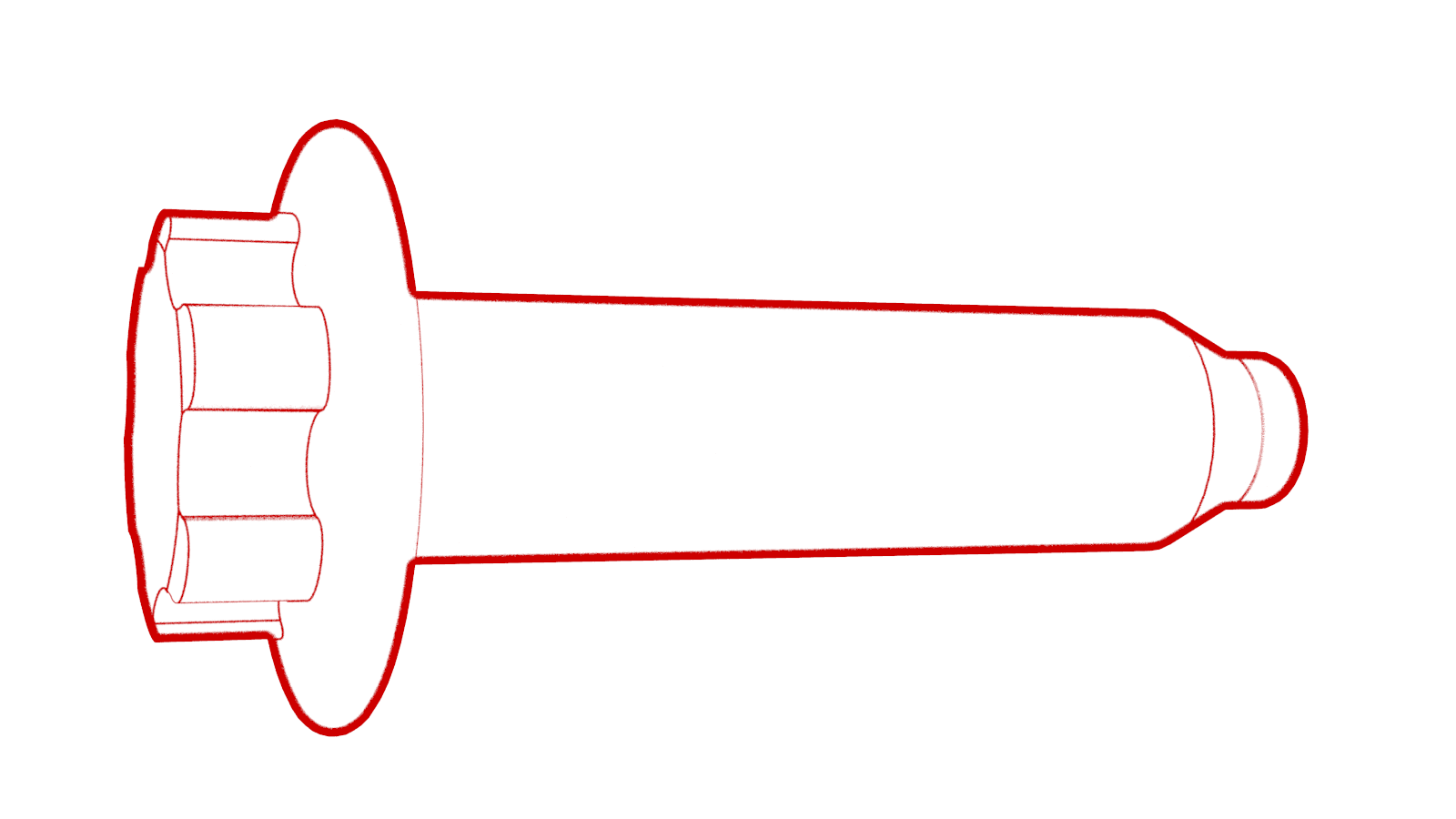

重新安装前驱动单元高压线束连接器时，使用前驱动单元高压线束连接器专用工具。
安装前驱动单元高压线束连接器时，缓慢地锁止释放把手，同时将前驱动单元高压线束连接器压入前驱动单元。
注
前驱动单元定位齿和高压线束连接器定位齿应互锁。
安装期间不需要执行车辆电气隔离程序。
