线圈 - 再循环膨胀阀（拆卸和更换）

校正代码 18401202 1.45注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 设置空调机。
  2. 打开左前车门，降下左前车窗。
  3. 进入“维护模式”。请参阅维护模式。
  4. 解锁车辆网关。请参阅网关（解锁）。
  5. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏用户界面底部），再点击Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only) > Run，然后等待例行程序完成。
  6. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  7. 拆卸高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
  8. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  9. 回收空调制冷剂。请参阅空调制冷剂（回收和重新加注）。

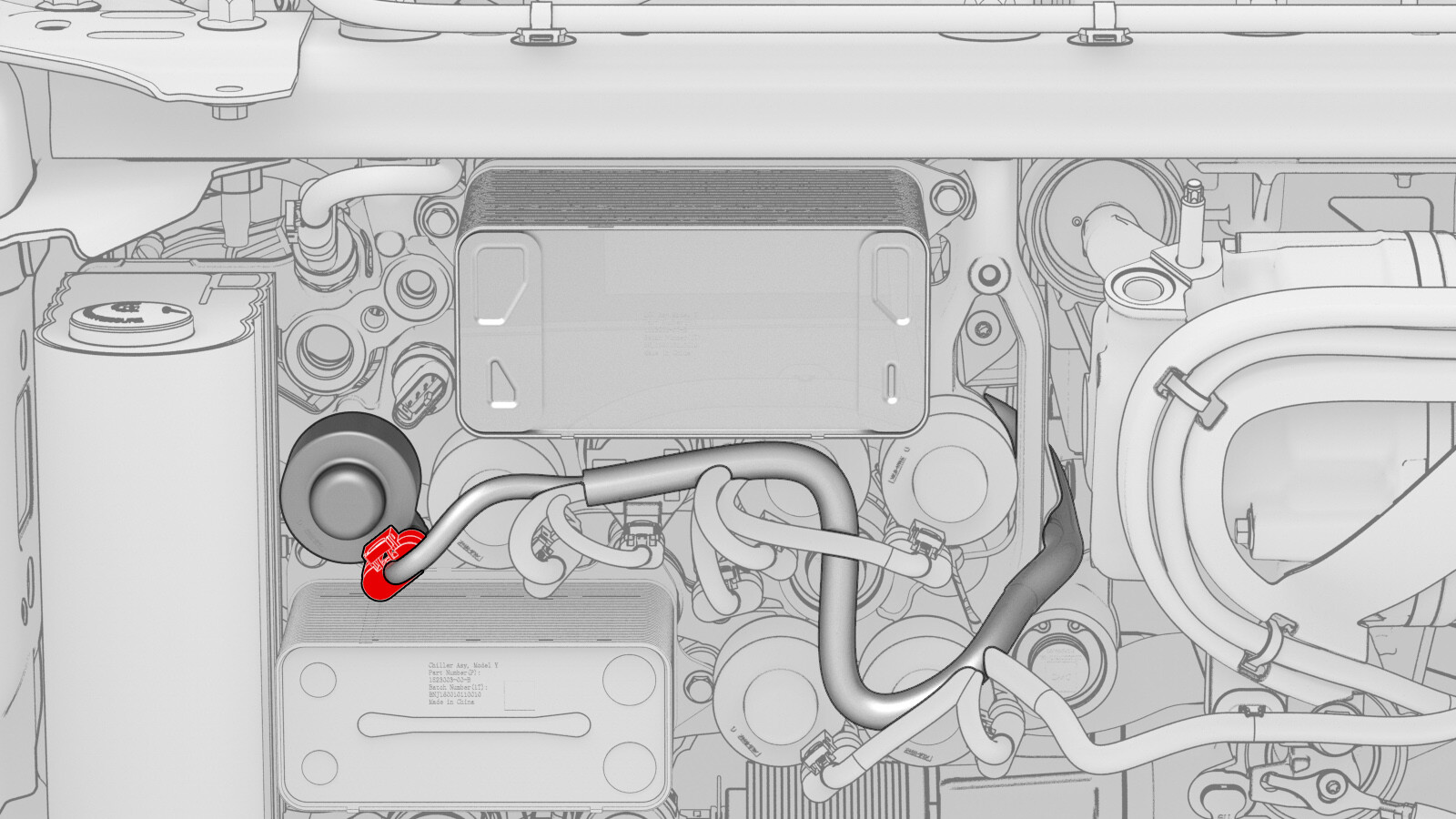

  10. 拆卸将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  11. 将超级歧管至压缩机空调管路从超级歧管上移开。

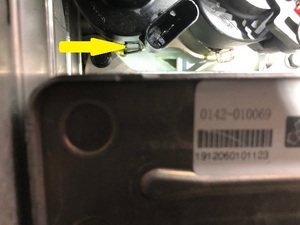

  12. 松开连接器锁，然后断开再循环膨胀阀线圈上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。

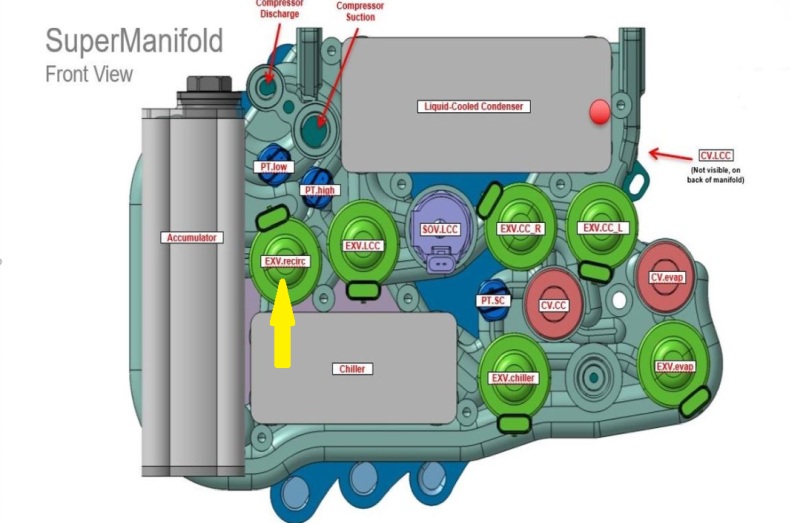

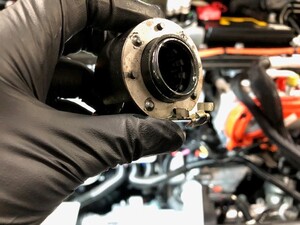

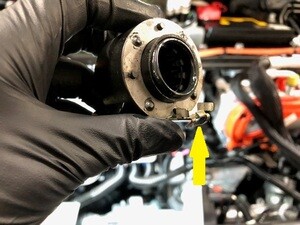

  13. 松开再循环膨胀阀线圈底部的锁片，然后将线圈从膨胀阀上拆下。

安装

  1. 将线圈安装到再循环膨胀阀上。
    Informational PurposesAn informational icon, calling your attention
    注
    将线圈密封件滑至膨胀阀上。请勿润滑线圈密封件。将膨胀阀线圈锁片与超级歧管正确对齐。将膨胀阀线圈滑过线圈密封件。对膨胀阀线圈执行推拉推测试，确保线圈正确锁定。
  2. 连接再循环膨胀阀线圈上的电气连接器。
  3. 在超级歧管至压缩机空调管路的超级歧管侧安装新密封垫圈，然后用少量的适当空调机油润滑垫圈。请参阅液体和容量了解空调机油规格。
  4. 将超级歧管至压缩机空调管路放置在超级歧管上，然后手动拧紧将空调管路固定到超级歧管的螺栓。
  5. 紧固将空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  6. 执行真空泄漏测试和机油加注程序。请参阅空调制冷剂（回收和重新加注）。
  7. 重新加注空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请严格按照说明重新加注制冷剂。不按说明操作可能导致冷却系统受到严重损坏。
  8. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
  9. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  10. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  11. 在触摸屏上，点击维护模式“扳手”（位于触摸屏 UI 界面底部），再点击Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run，然后等待例行程序完成。
  12. 点击Actions > Test Thermal Performance，选择Run，然后等待例行程序完成。
  13. 点击Actions > Test HVAC Performance，选择Run，然后等待例行程序完成。
  14. 禁用“维护模式”。请参阅维护模式。
  15. 升起左前车窗，关闭左前车门。
