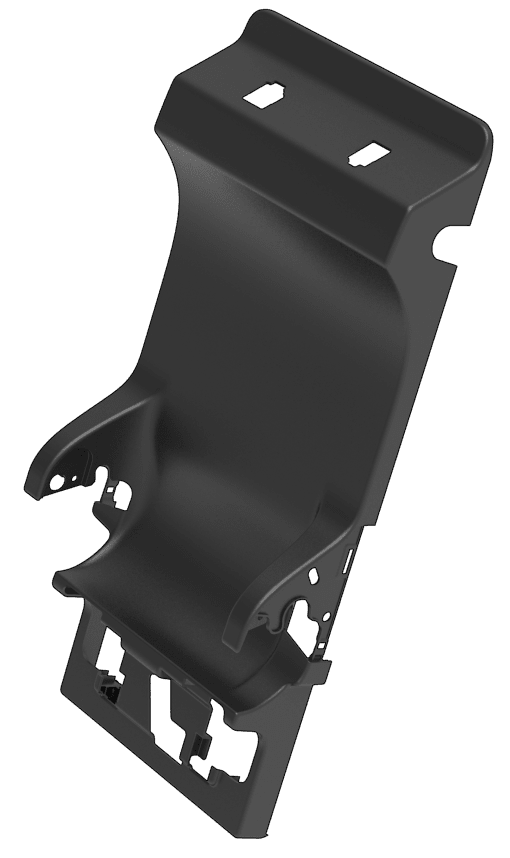

封闭板 - 扶手 - 第二排(拆卸和更换)

校正代码 13058012 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格封闭板 - 扶手 - 第二排(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将第二排中间/20 百分比腰部支撑块固定到第二排座椅的螺钉
1.5 Nm (1.1 lbs-ft)
  • T20 梅花套筒
重复使用
将左侧扶手盖板固定到第二排中间座椅框架的螺钉
2.5 Nm (1.8 lbs-ft)
  • T20 梅花套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
第二排中间扶手带角螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左侧扶手止动器固定到座椅的螺钉
3.8 Nm (2.8 lbs-ft)
  • T20 梅花套筒
重复使用

拆卸

  1. 打开全部 4 个车门并完全降下全部车窗。
  2. 将前排座椅移至最前端。
  3. 折叠第二排中间座椅靠背总成。
  4. 拆下第二排中间头枕。请参阅头枕 - 第二排 - 中间(拆卸和更换)
  5. 拆下第二排中间头枕导管锁。请参阅导锁 - 头枕 - 第二排(拆卸和更换)
  6. 拆下第二排中间头枕调节导管。请参阅调节导件 - 头枕 - 第二排(拆卸和更换)
  7. 拆下第二排中间靠背开关。请参阅 靠背开关 - 座椅靠背 - 第二排 - 中间(拆卸和更换)
  8. 使用饰板工具,按从座椅底部到顶部的顺序松开将中央背板固定到座椅的夹子,然后从座椅总成拆下面板。
  9. 拆下将第二排中间/20 腰部支撑块固定到第二排座椅的螺钉。
    1.5 Nm (1.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • T20 梅花套筒
  10. 拆下胶带并松开将电线线束固定到第二排中间座椅靠背的夹子。
  11. 拆下将 LH 扶手盖板固定到第二排中间座椅骨架的螺钉,然后向外朝着座椅骨架的顶部撬动盖板,以便将其卸下。对 RH 扶手盖板重复此步骤。
    2.5 Nm (1.8 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
  12. 拆下 LH 和 RH 扶手六角头螺栓。
    8 Nm (5.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

    LH 如图所示;RH 类似

  13. 使用小号一字螺丝刀锁上第二排中间座椅靠背闩锁。
  14. 将第二排中间座椅靠背扶起至垂直位置。
  15. 将第二排扶手从第二排中间座椅靠背拉开。
  16. 松开将座椅支撑块固定到座椅总成的夹子 (x2),然后从车上拆下座椅支撑块。
    Informational PurposesAn informational icon, calling your attention
    同时向外拉承梁以方便拆下。
  17. 拆下第二排中间座椅靠背枢轴夹。请参阅枢轴卡夹 - 座椅靠背 - 第二排 - 中间/20 百分比(拆卸和更换)
  18. 拆下将 LH 扶手定位件固定到座椅的螺钉,然后从座椅总成拆下定位件。对 RH 扶手定位件重复此步骤。
    3.8 Nm (2.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • T20 梅花套筒
  19. 松开将第二排中间座椅靠背封闭板固定到座椅总成的夹子 (x5),然后从座椅拆下封闭板。
  20. 剪断将第二排中间座椅靠背闩锁执行机构固定到座椅的束线带,然后断开连接器。

安装

安装程序与拆卸程序相反。
