安全带 - 第二排 - LH(五座)(拆卸和更换)
校正代码 20056102 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将第二排座椅左下部安全带锚固件固定到车身的螺栓 |
|
|
更换 | |
将座椅安全带卷收器固定到车身的螺栓 |
|
|
更换 |
拆卸
- 打开 LH 车门,降下 LH 车窗。
- 将驾驶位座椅移至最前端。
- 放倒 LH 后乘客座椅靠背。
- 打开后掀背车门。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 断开 12V 电源。请参阅12V/低压电源(断开和连接)。
- 拆下后备箱负重底板。请参阅后备箱负重底板 - 后部(拆卸和更换)。
- 拆下前备箱负重底板。请参阅后备箱负重底板 - 前部(拆卸和更换)。
- 拆下行李箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)。
- 拆下负重底板 LH 支架。请参阅支架 - 后备箱负重底板- LH(拆卸和更换)。
- 拆下行李箱 LH 挂袋支架。请参阅支架 - 后备箱挂袋 - LH(拆卸和更换)。
- 拆下行李箱 LH 饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)。
- 拆下 C 柱 LH 上部饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)。
-
拆下并弃用将第二排 LH 下部座椅安全带锚固件固定到车身的螺栓。
提示: 推荐使用以下工具:
- 15 毫米套筒
- 3 英寸加长件

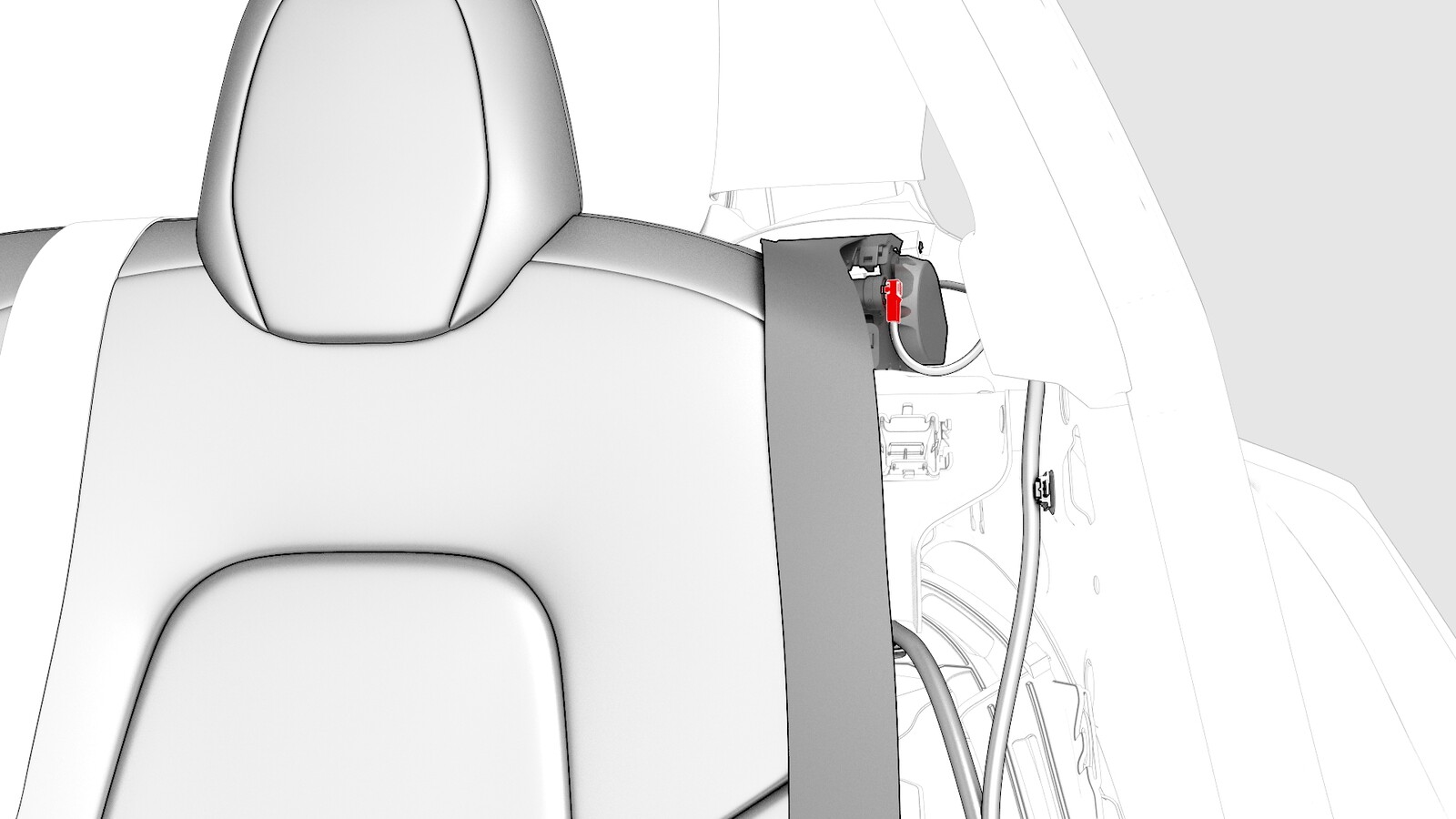

- 松开将卡座固定到 C 柱 LH 后上部饰板的夹子 (x2),然后将卡座从座椅安全带上滑下。
- 将座椅安全带穿过 C 柱 LH 后上部饰板,然后从车上拆下饰板。
- 松开连接器锁,然后第二排 LH 座椅安全带卷收器上的电气连接器。
-
拆下并弃用将第二排 LH 座椅安全带卷收器固定到车身的螺栓,然后从车上拆下卷收器。
提示: 推荐使用以下工具:
- 13 毫米套筒
- 3 英寸加长件
安装
-
将第二排 LH 座椅安全带卷收器安装到车身,然后安装一个新螺栓以将此卷收器固定到车身。提示: 推荐使用以下工具:
- 13 毫米套筒
- 3 英寸加长件
- 将电气连接器连接到第二排座椅 LH 座椅安全带卷收器,然后接合连接器锁。
- 将卡座安装到座椅安全带上,然后将夹子 (x2) 固定到 C 柱 LH 后上部饰板上。
-
安装将第二排座椅 LH 下安全带锚固件固定到车身的新螺栓。提示: 推荐使用以下工具:
- 15 毫米套筒
- 3 英寸加长件
- 安装 C 柱 LH 上部饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)。
- 安装行李箱 LH 饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)。
- 安装行李箱 LH 挂袋支架。请参阅支架 - 后备箱挂袋 - LH(拆卸和更换)。
- 安装负重底板 LH 支架。请参阅支架 - 后备箱负重底板- LH(拆卸和更换)。
- 安装行李箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)。
- 安装前备箱负重底板。请参阅后备箱负重底板 - 前部(拆卸和更换)。
- 安装后备箱负重底板。请参阅后备箱负重底板 - 后部(拆卸和更换)。
- 连接 12V 电源。请参阅12V/低压电源(断开和连接)。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 将驾驶位座椅移回原位。
- 关闭 LH 前车门,然后升起 LH 前车窗。
- 将 LH 后乘客座椅靠背折回原位。
- 关闭 LH 后车门,升高 LH 后车窗。
- 关闭后掀背车门。
