软管 - 冷却器至高压电池（左侧驾驶）（双电机）（拆卸和更换）

校正代码 18302412 1.02注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开左前车门，完全降下左前车窗。
  2. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 拆卸新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  6. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  7. 拆卸 12V 电池。请参阅12V/低压电池（拆卸和更换）。
  8. 松开连接器锁，然后断开冷却器至电池软管的电气传感器。
  9. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  10. 在车辆前部下方放置一个冷却液排放容器。

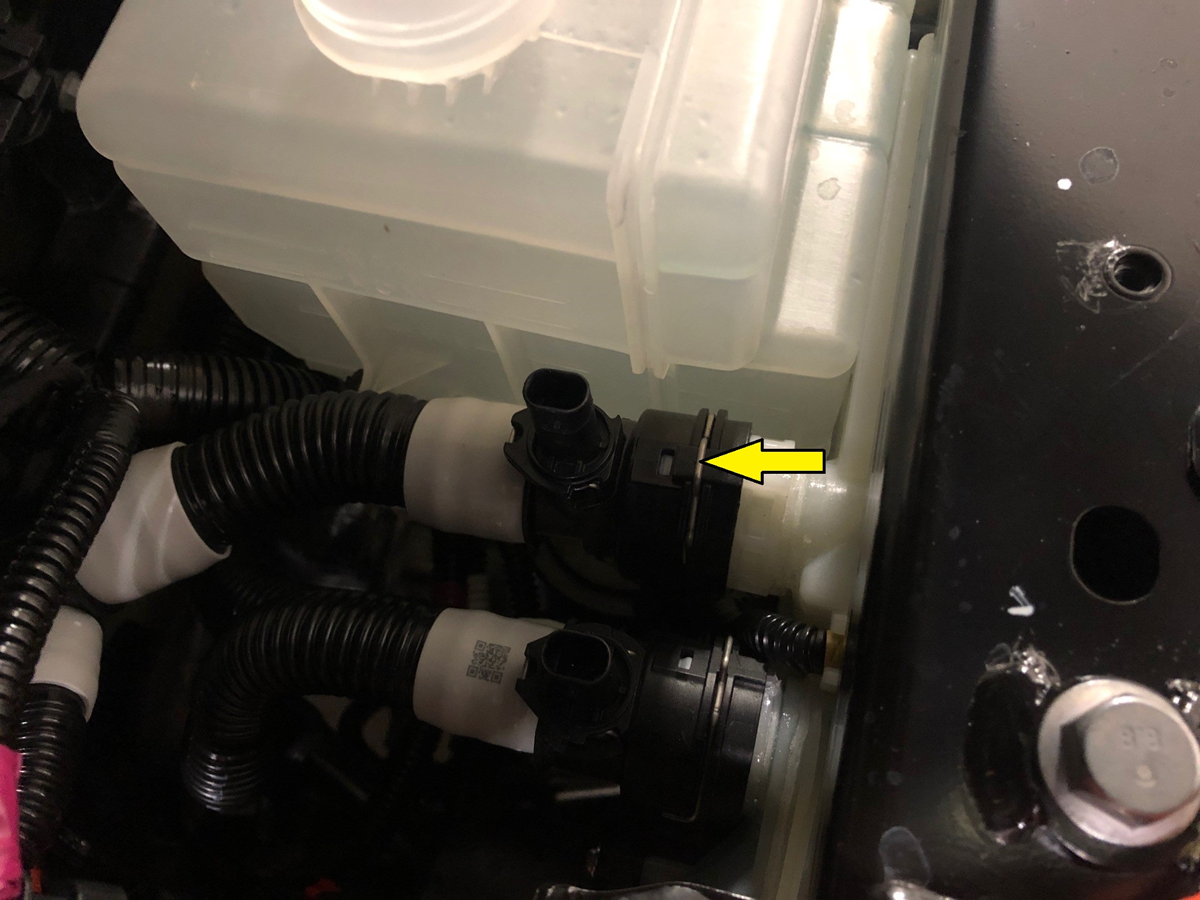

  11. 松开夹子，断开冷却器至电池软管与超级歧管的连接，然后立即塞住超级歧管。

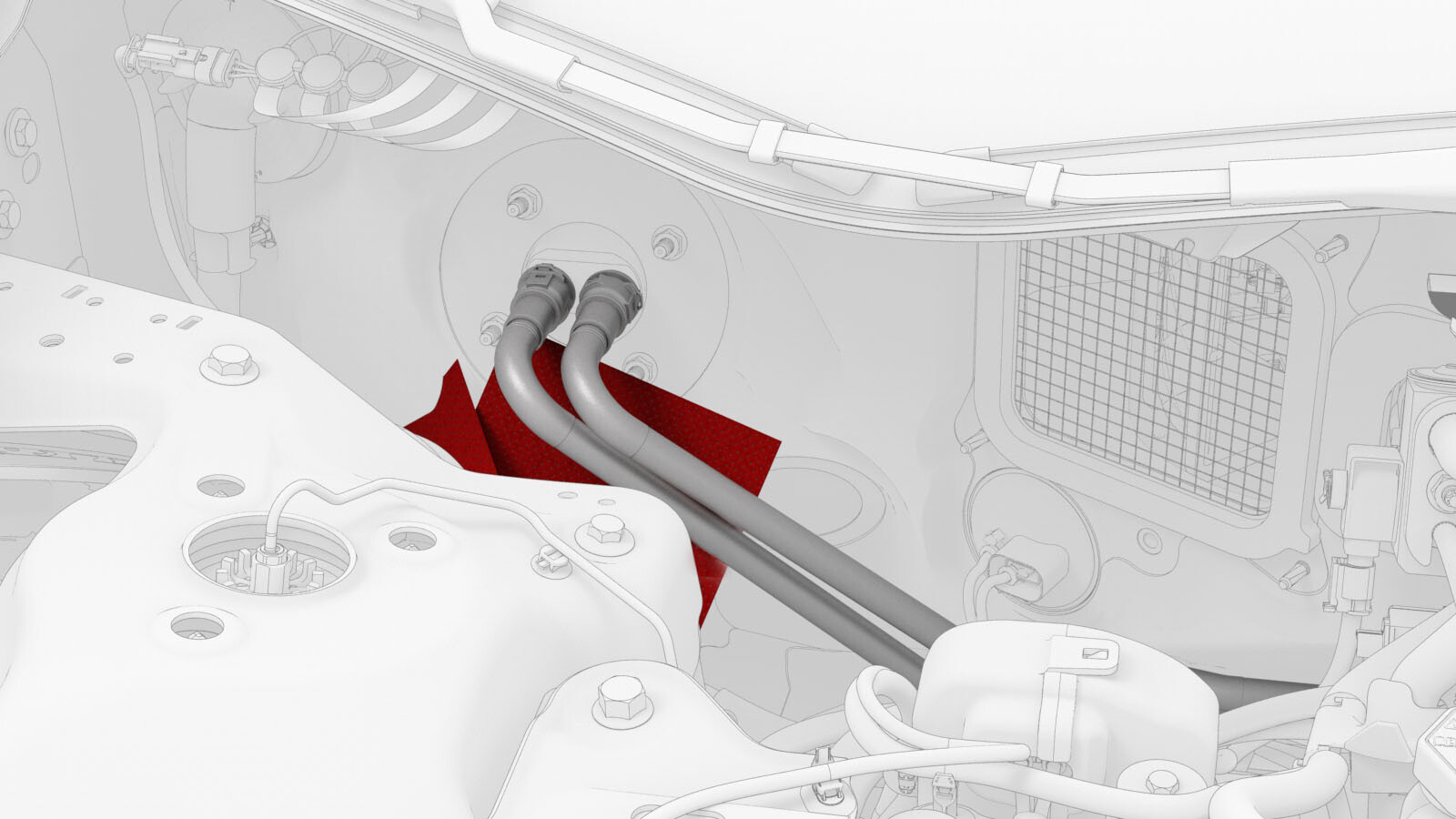

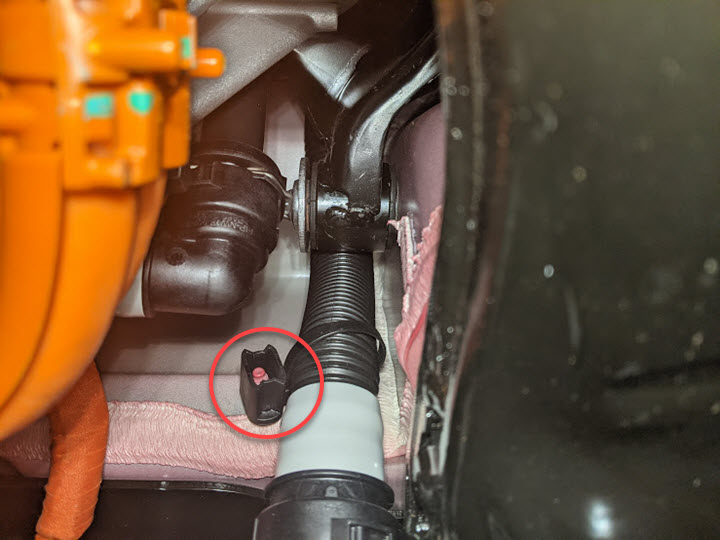

  12. 如图所示，在车载电脑冷却液接口下方放置一块吸水毛巾。

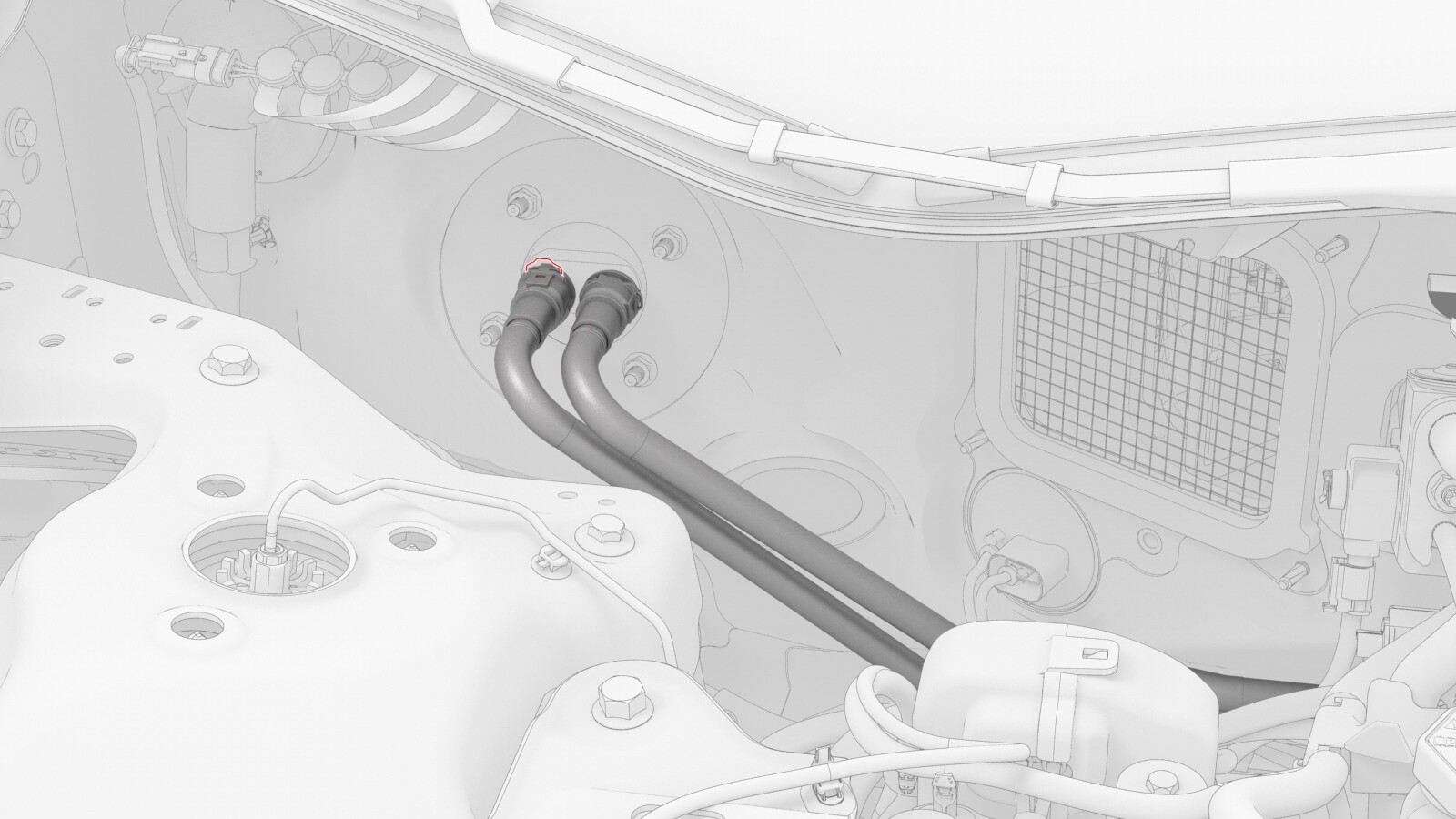

  13. 松开将左侧车载电脑冷却液软管连接到车载电脑冷却液端口的卡子，然后断开软管。
  14. 松开将右侧车载电脑冷却液软管连接到车载电脑冷却液端口的卡子，然后断开软管。
  15. 堵住车载电脑冷却液端口。

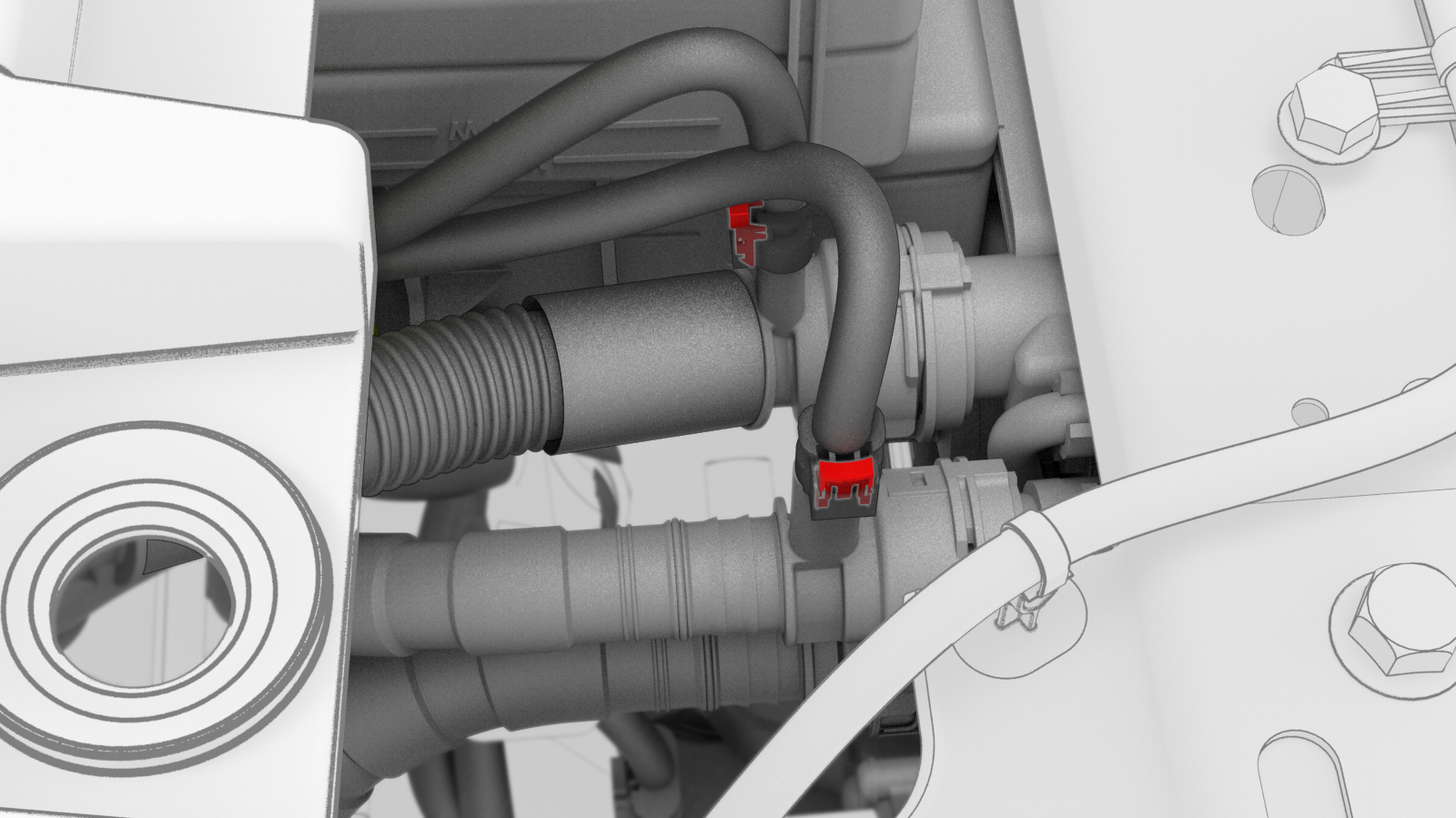

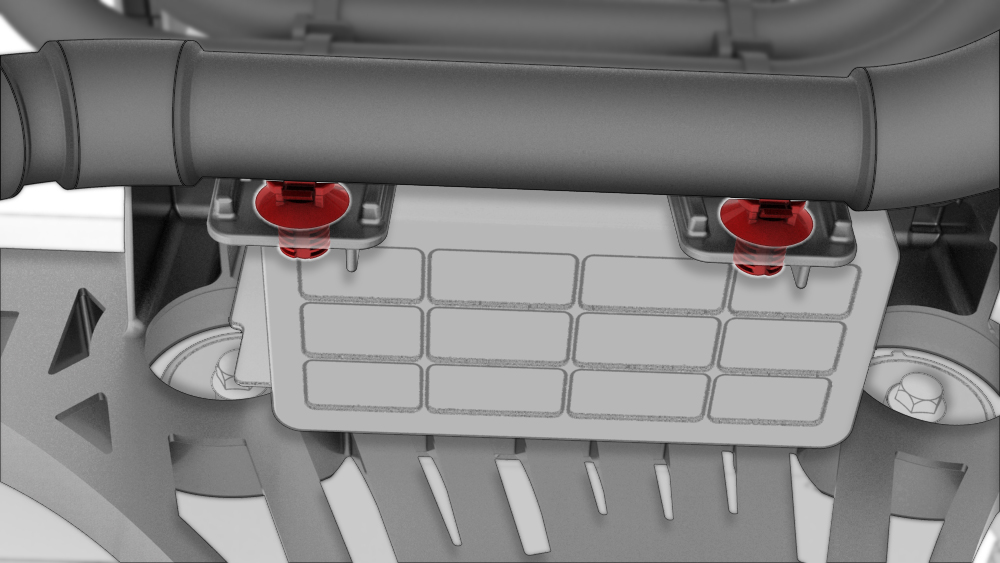

  16. 拆卸将冷却液软管固定到空调压缩机支架的卡子（4 个）。
  17. 取走车辆下方的冷却液排放容器。
  18. 完全升起车辆。
  19. 在车辆 LH 前部下方放置一个冷却液排放容器。

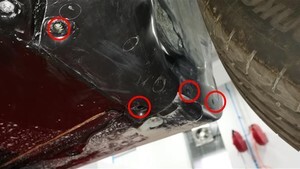

  20. 拆下将 LH 前轮内衬固定到高压电池的夹子和螺栓，然后使用弹力带将 LH 前轮内衬向回拉。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
  21. 松开车身上用于固定高压电池前歧管软管的卡子。

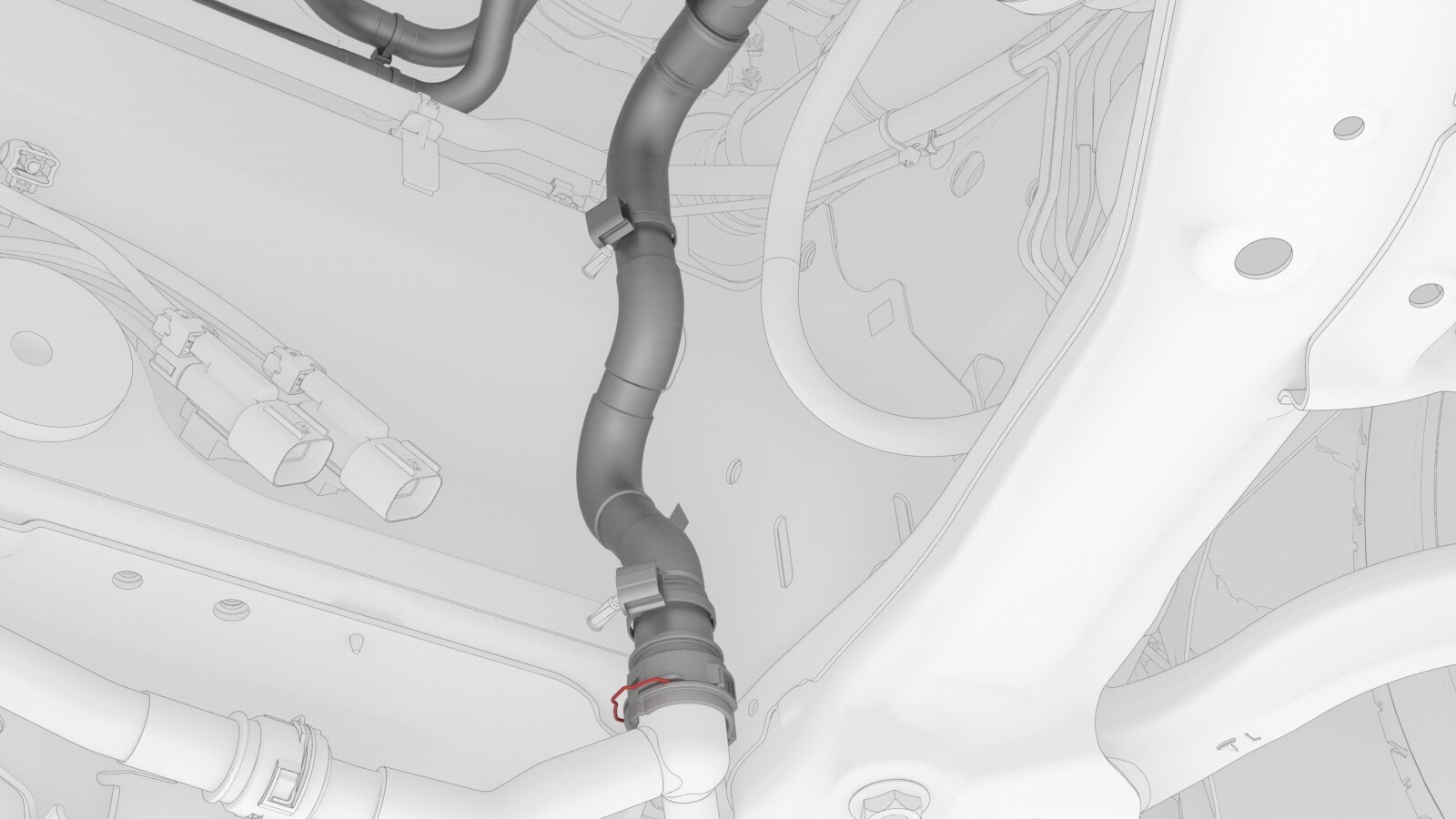

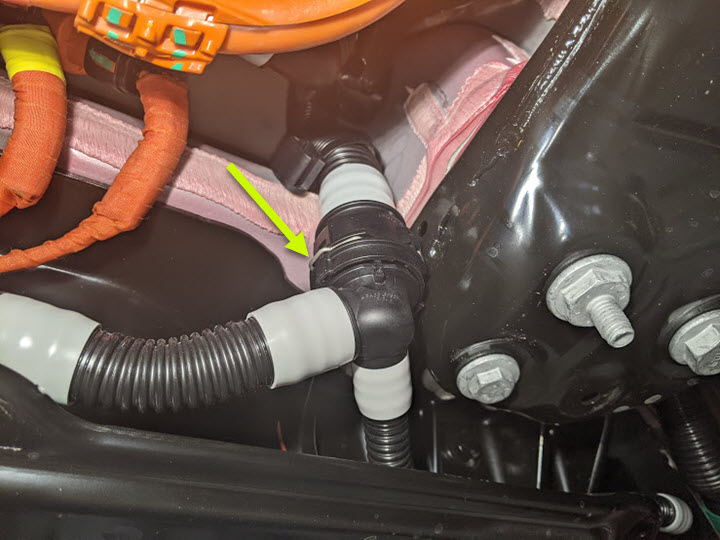

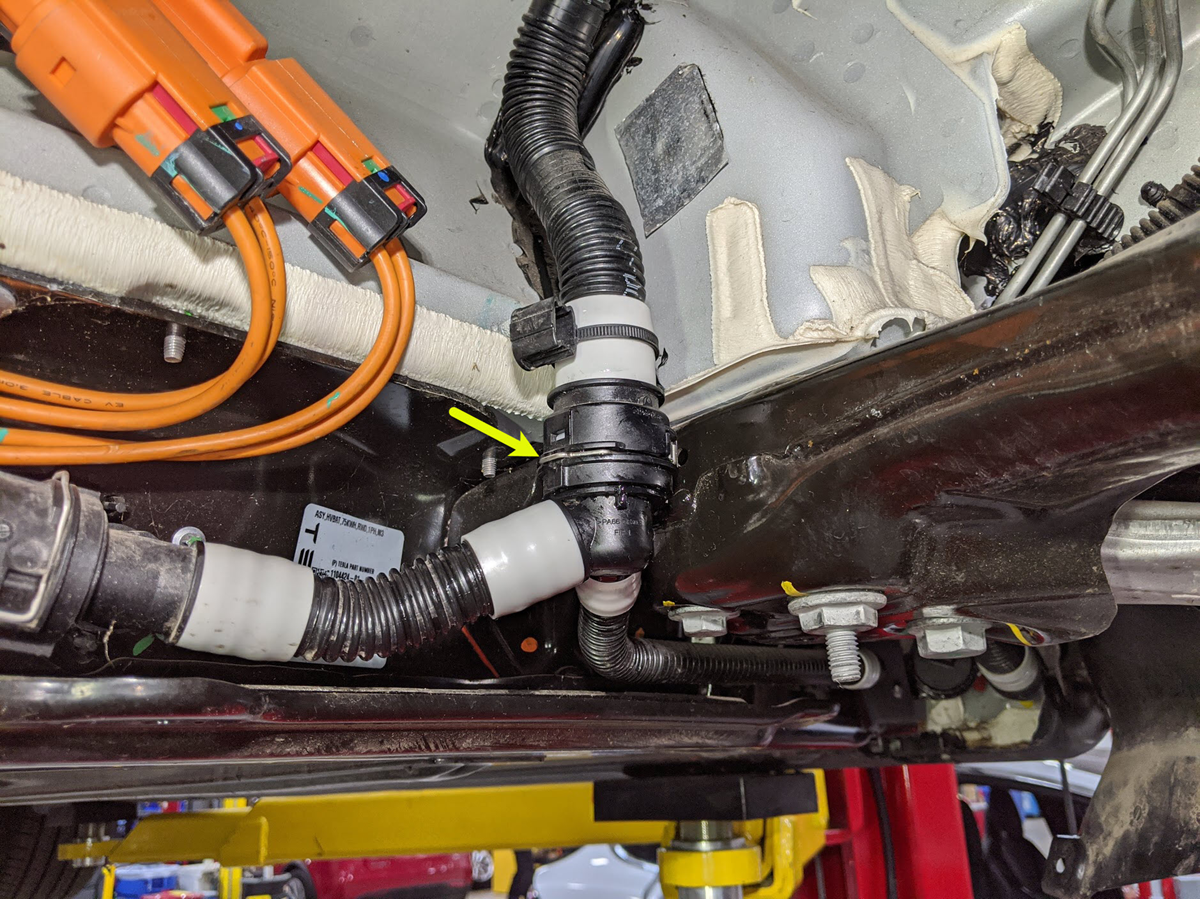

  22. 松开将制冷器至高压电池软管连接到高压电池供给歧管的卡子，断开软管，然后堵住内外螺纹接头。
  23. 取走车辆下方的冷却液排放容器。
  24. 将车辆降至适宜的作业高度。

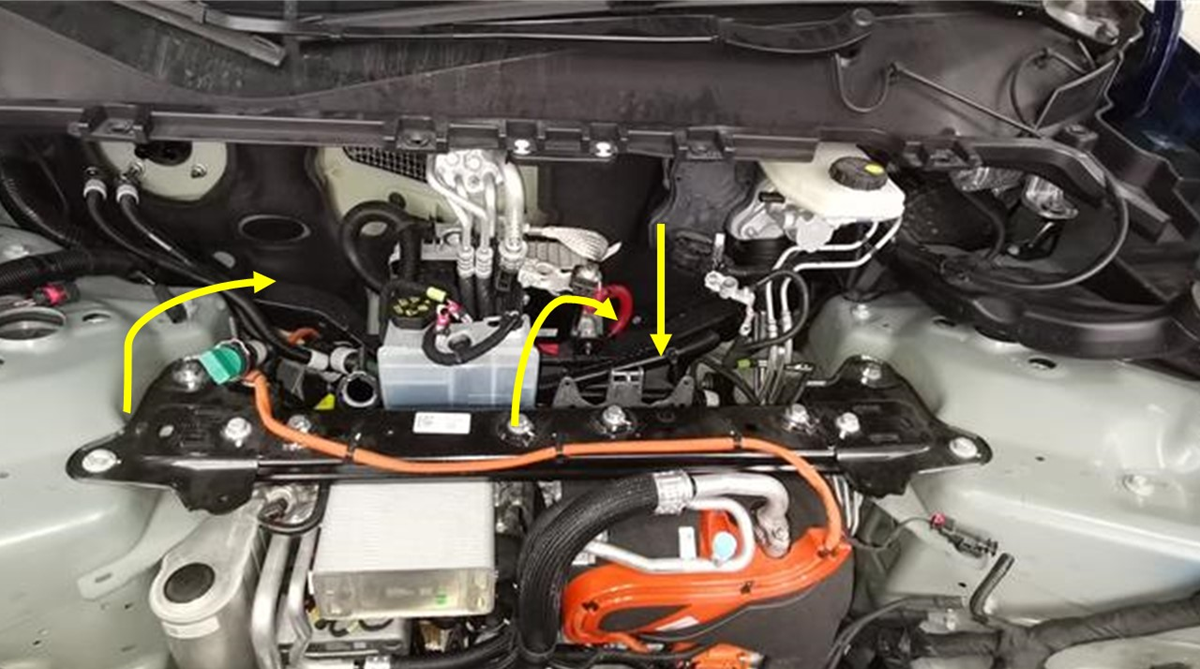

  25. 从车上拆下前冷却器至高压电池软管。
    Informational PurposesAn informational icon, calling your attention
    注
    穿过车辆 RH 侧拆下该软管。根据需要轻轻移动软管，以清除周围的任何物体。

安装

  1. 将冷却器至高压电池软管安装到车辆上。
  2. 拆下软管塞，连接软管，然后拧紧将冷却器至高压电池软管连接到高压电池电源歧管的夹子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉测试，以确认软管已完全就位。
  3. 安装车身上用于固定高压电池前歧管软管的卡子。
  4. 从弹力带上松开 RH 前轮内衬，然后从车上拆下弹力带。
  5. 安装将 LH 前轮内衬固定到高压电池的夹子和螺栓。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
  6. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  7. 将右侧车载电脑冷却液软管连接到车载电脑冷却液端口，然后安装卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉测试，以确认软管已完全就位。
  8. 将左侧车载电脑冷却液软管连接到车载电脑冷却液端口，然后安装卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉测试，以确认软管已完全就位。
  9. 取走车载电脑冷却液接口下方的吸水毛巾。
  10. 将制冷器至电池软管连接到超级歧管，然后安装卡子。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉测试，以确认软管已完全就位。
  11. 连接冷却器至电池软管的电气传感器连接器，然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    注
    带紫色胶带的线束将连接到距离冷却液瓶最近的冷却液温度传感器。
  12. 安装将冷却液软管固定到空调压缩机支架的卡子（4 个）。
  13. 安装 12V 电池。请参阅12V/低压电池（拆卸和更换）。
  14. 拆卸冷却液罐罐盖，然后加注冷却液至 “Max” 线处。
  15. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  16. 将车辆与装有 Toolbox 3.0 的笔记本电脑相连。
  17. 在 Toolbox 中，点击Actions/Autodiag选项卡，然后搜索 “Purge”。
  18. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    ，再点击Run，然后等待例行程序完成。
  19. 断开笔记本电脑与车辆的连接。
  20. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    注
    确保冷却液液位处于 “Max” 线处。
  21. 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  22. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  23. 升起左前车窗，关闭左前车门。
