喇叭总成(拆卸和更换)

校正代码 17531202 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-07-30: 为所附视频添加了说明。
  • 2023 年 6 月 29 日:添加了整个程序的视频,仅作为补充材料予以概括说明。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
Informational PurposesAn informational icon, calling your attention
视频中的车辆已举升且左前轮毂已拆卸。此操作并非本程序的必要步骤。

扭矩规格

表 1. 扭矩规格喇叭总成(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将喇叭总成固定到前副车架的螺栓
12 Nm (8.8 lbs-ft)
  • 10 毫米套筒扳手
  • 6 英寸加长件
重复使用

拆卸

图中左前轮毂已拆下,但此操作并非本程序的必要步骤。
  1. 将方向盘向左打尽。
  2. 拆下 LH 前翼子板饰板。请参阅 装饰件 - 翼子板 - 前 - LH(拆卸和更换)

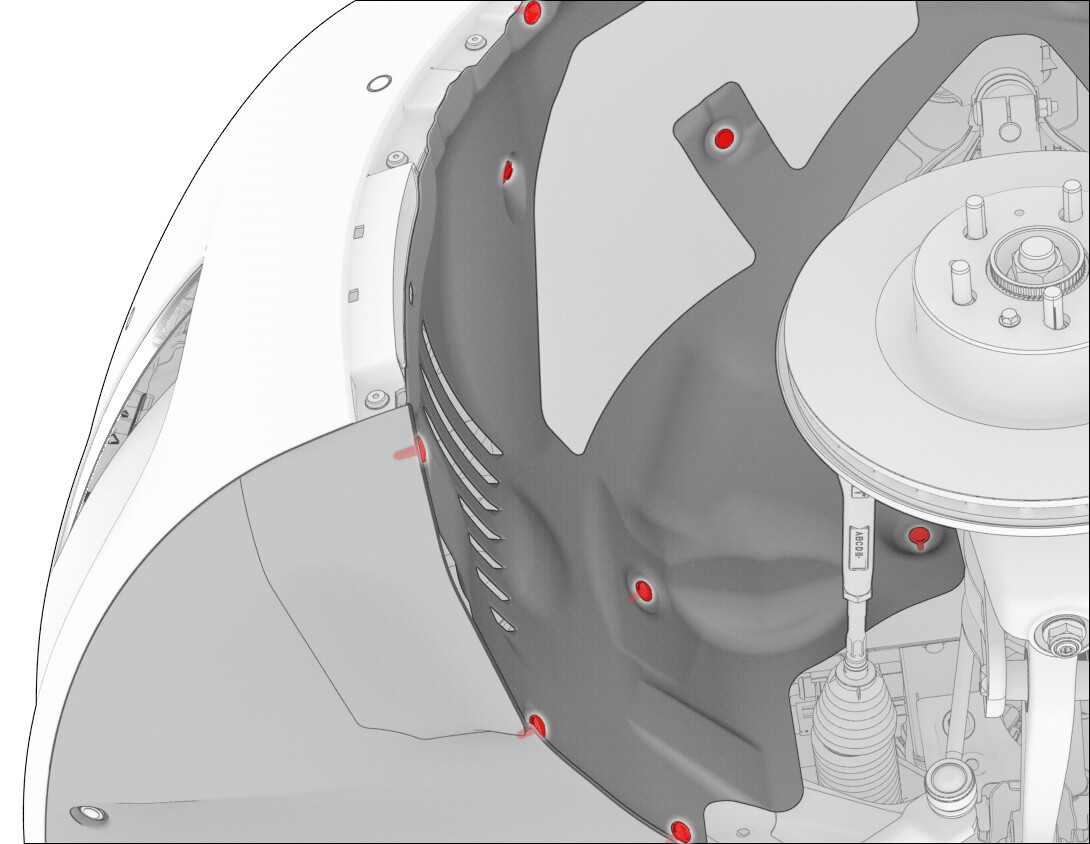

  3. 拆下将 LH 前轮拱内衬固定到车辆的夹子 (x8),然后将轮拱内衬朝向车辆后部拉动,直至拉出作业区。
    Informational PurposesAn informational icon, calling your attention
    在轮拱内衬和前饰板之间插入一个可充气袋。
  4. 小心地在轮毂内衬和前饰板总成之间插入一个可充气袋,然后给袋子充气。
    Informational PurposesAn informational icon, calling your attention
    此操作有助于接触喇叭总成。
  5. 拆下将喇叭总成固定到前副车架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 6 英寸加长件

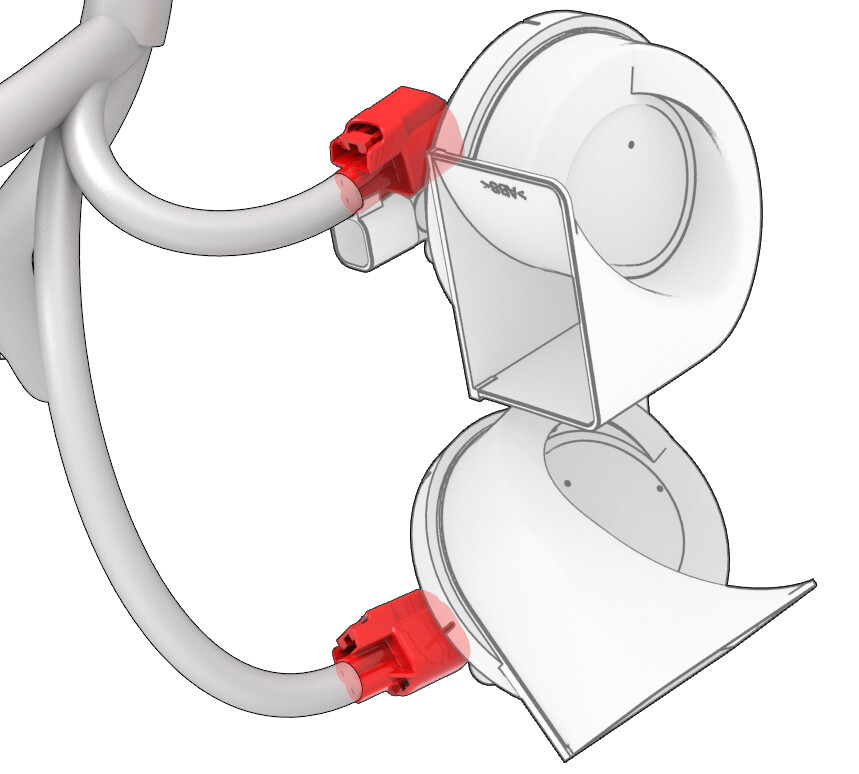

  6. 从喇叭总成上断开电气连接器 (x2)。
  7. 将喇叭总成从车上拆下。

安装

  1. 放置喇叭总成用于安装,然后将电气连接器 (x2) 连接到喇叭总成。
  2. 安装将喇叭总成固定到前副车架的螺栓。
    12 Nm (8.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 6 英寸加长件
  3. 为可充气袋放气,然后将其从轮毂内衬和前饰板之间取走。
  4. 安装将左前轮拱内衬前部固定到车辆的卡子(8 个)。
  5. 安装 LH 前翼子板饰板。请参阅 装饰件 - 翼子板 - 前 - LH(拆卸和更换)
  6. 将方向盘回正。
