B 柱盖板 - 内侧 - 第三排 - 中间（拆卸和更换）

校正代码 13090102 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开全部车门并完全降下全部车窗。
  2. 打开掀背车门。
  3. 将前排座椅移至最前端。
  4. 将第二排座椅移至“便利进出”模式。
  5. 拆下第三排座垫。请参阅座垫 - 座椅 - 第三排（拆卸和更换）。
  6. 拆下后部负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
  7. 拆下第三排 LH 座椅背板。请参阅背板 - 第三排座椅 - LH（拆卸和更换）。
  8. 拆下第三排 LH 头枕封闭板。请参阅头枕封闭板 - 第三排座椅 - LH（拆卸和更换）。
  9. 拆下第三排 LH 座椅靠背肩部开关。请参阅肩部开关 - 座椅靠背 - 第三排 - LH（拆卸和更换）。
  10. 松开将第三排 LH 孔罩固定到座椅总成的夹子 (x2)，然后从总成上拆下饰板。

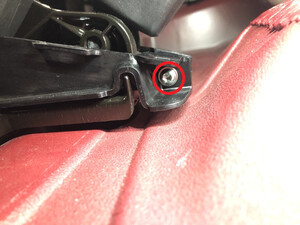

  11. 拆下将第三排 LH 靠背固定到 LH 座椅靠背总成的螺栓。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • T25 梅花套筒
    • 4 英寸加长件
  12. 松开将第三排 LH 靠背固定到 LH 座椅靠背总成的夹子。
    提示： 使用钳子推夹子，同时向外推压靠背。
  13. 从座椅靠背总成上拆下第三排 LH 靠背。
  14. 针对车辆的 RH 侧重复第 7 步至第 13 步。
  15. 从 B 柱盖板内侧释放第三排中间 B 柱外侧的顶部，然后松开将外侧盖板固定到内侧盖板的夹子，进而从总成上拆下饰板。

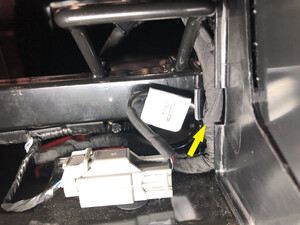

  16. 从 RH 侧 B 柱盖板内侧松开第三排座椅框架线束。

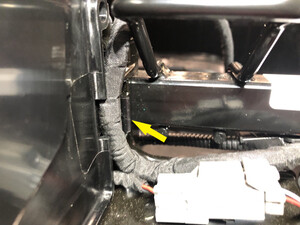

  17. 从 LH 侧 B 柱盖板内侧松开第三排座椅框架线束。
  18. 拆下将第三排中间 B 柱盖板内侧固定到座椅框架总成的夹子。

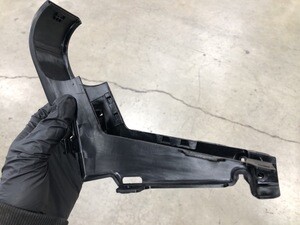

  19. 拆下将第三排中间 B 柱盖板内侧固定到座椅框架总成的螺钉，然后从总成上拆下盖板。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • T25 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件

安装

  1. 将第三排中间 B 柱盖板内侧放到座椅框架上。
  2. 安装将第三排中间 B 柱盖板内侧固定到座椅框架总成的夹子。
  3. 安装将第三排中间 B 柱盖板内侧固定到座椅框架总成的螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示： 推荐使用以下工具：
    • T25 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  4. 将第三排座椅框架线束安装到 RH 侧 B 柱盖板内侧。
  5. 将第三排座椅框架线束安装到 LH 侧 B 柱盖板内侧。
  6. 将第三排中间 B 柱盖板外侧放置在 B 柱盖板内侧上，安装夹子，然后将 B 柱盖板外侧顶部固定到 B 柱盖板内侧。
  7. 将第三排 RH 靠背放置到座椅靠背总成上，然后安装夹子，并拧紧锁片。
  8. 安装将第三排 RH 靠背固定到 RH 座椅靠背总成的螺栓。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • T25 梅花套筒
    • 4 英寸加长件
  9. 将第三排 RH 孔罩安装到座椅总成上。
    图 1. LH 如图所示；RH 类似
  10. 安装第三排 RH 座椅靠背肩部开关。请参阅肩部开关 - 座椅靠背 - 第三排 - LH（拆卸和更换）。
  11. 安装第三排 RH 头枕封闭板。请参阅头枕封闭板 - 第三排座椅 - LH（拆卸和更换）。
  12. 安装第三排 RH 座椅背板。请参阅背板 - 第三排座椅 - LH（拆卸和更换）。
  13. 对车辆的 LH 侧重复第 7 步至第 12 步。
  14. 安装后部负重底板。请参阅后备箱负重底板 - 后部（拆卸和更换）。
  15. 安装第三排座垫。请参阅座垫 - 座椅 - 第三排（拆卸和更换）。
  16. 将第二排座椅移回原位。
  17. 将前排座椅移回原位。
  18. 升起所有车窗，关闭所有车门。
  19. 关上掀背车门。
