开关 - 车门内部释放 - 前 - LH(拆卸和更换)

校正代码 15131602 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 8 月 23 日:对于上海工厂生产的部分 Model Y 车辆,添加了从释放开关上去除两个焊点的步骤。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

拆卸

  1. 拆卸左前车门饰板。请参阅面板 - 车门饰板 - 前 - LH(拆卸和安装)

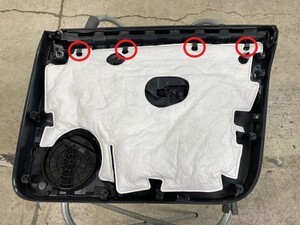

  2. 将左前车门 NVH 垫从左前车门饰板上拆下。
  3. 拆卸将左前车门内把手固定到左前车门饰板的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 套筒

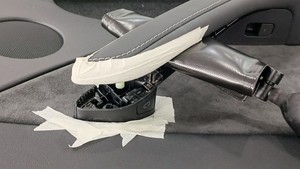

  4. 沿左前车门饰板的顶面粘贴保护性遮蔽胶带。

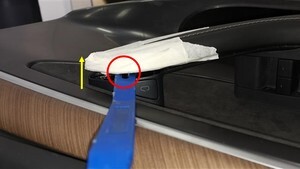

  5. 用塑料饰板工具撬开车门把手饰板。
  6. 小心地将充气气囊插入 LH 车门饰板和车门把手之间,以形成间隙。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    多加小心,以免损坏任何内部组件。

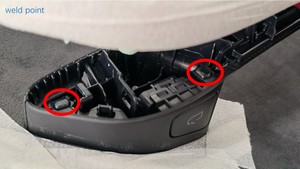

  7. 根据需要使用无线旋转套件去除释放开关上的两个焊点。
    Informational PurposesAn informational icon, calling your attention
    只有上海工厂生产的部分 Model Y 车辆才需要执行此步骤。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    操作期间,切勿损坏任何周围的部件。

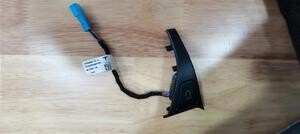

  8. 从 LH 前车门饰板总成上松开 LH 前车门电动释放开关。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

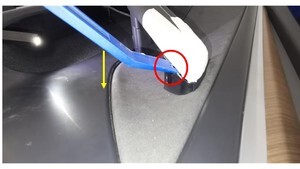

    不要将塑料饰板工具插入太深。轻轻撬动并旋转,将开关从面板上松开。

安装

  1. 将线束排布到车门饰板内部,然后安装左前车门电动释放开关。

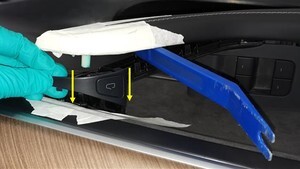

  2. 轻轻提起饰板,然后拆下塑料饰板工具。
  3. 将左前车门内把手按压到左前车门饰板上并进行固定。
  4. 从 LH 前车门饰板上撕下遮蔽胶带。
  5. 安装将 LH 前车门内把手固定到 LH 前车门饰板的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 套筒
  6. 安装左前车门饰板。请参阅面板 - 车门饰板 - 前 - LH(拆卸和安装)
