模块 - 车身控制器 - LH（左侧驾驶）（拆卸和更换）
校正代码
17152102 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 11 月 13 日：修复了例行程序中的错误。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左侧车身控制器模块固定到车辆的螺栓 |
 6 Nm (4.4 lbs-ft) |
|
重复使用 |
拆卸
- 打开所有车门，降下所有车窗。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 将驾驶位座椅移至最后端。
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
- 拆下仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 拆下左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆下左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 拆卸中控台左侧面板处地毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。
- 拆下驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
- 拆卸驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和更换）。
-
拆卸将左侧地毯固定到车辆的卡子，然后向后折叠地毯。
-

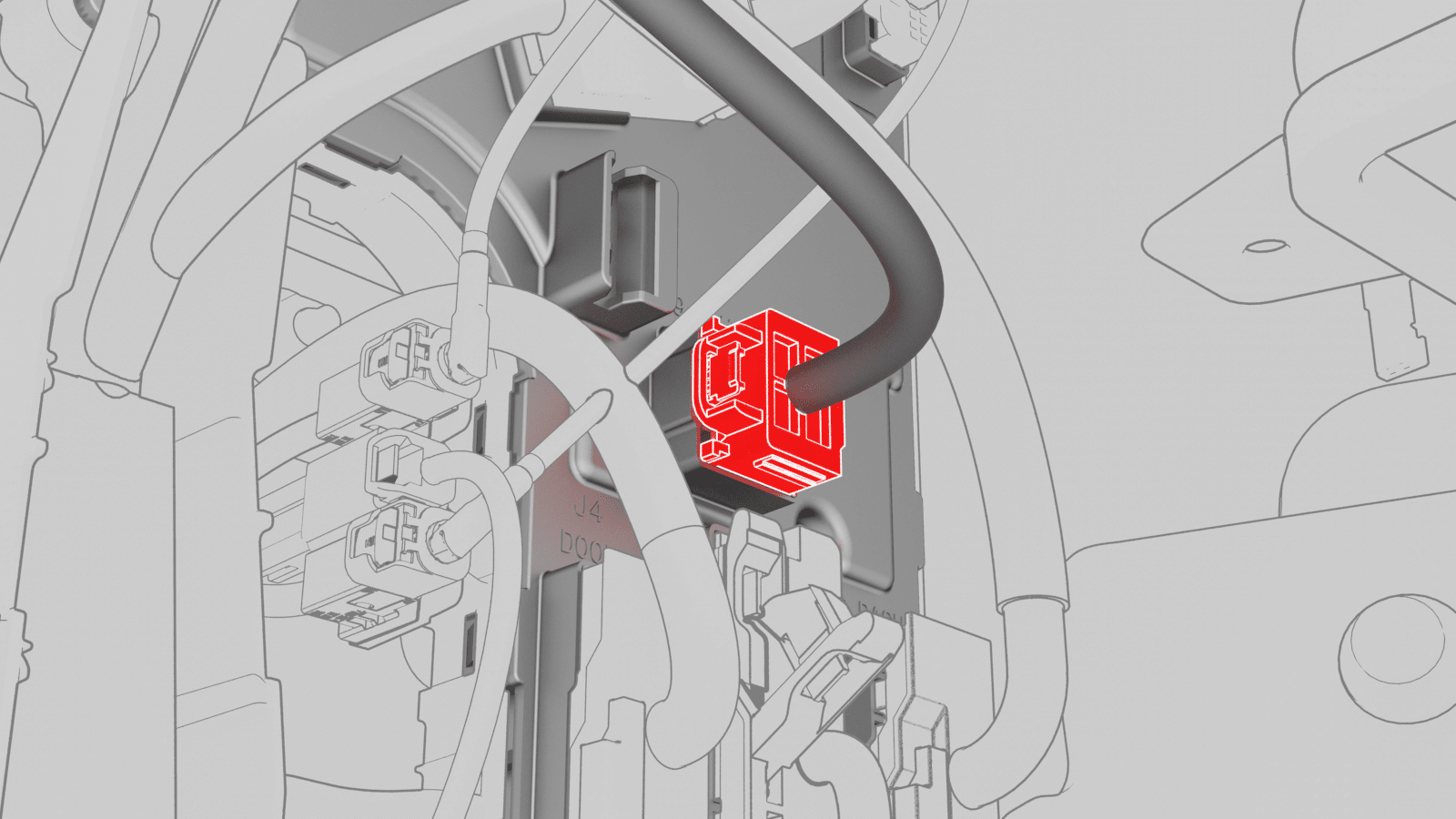

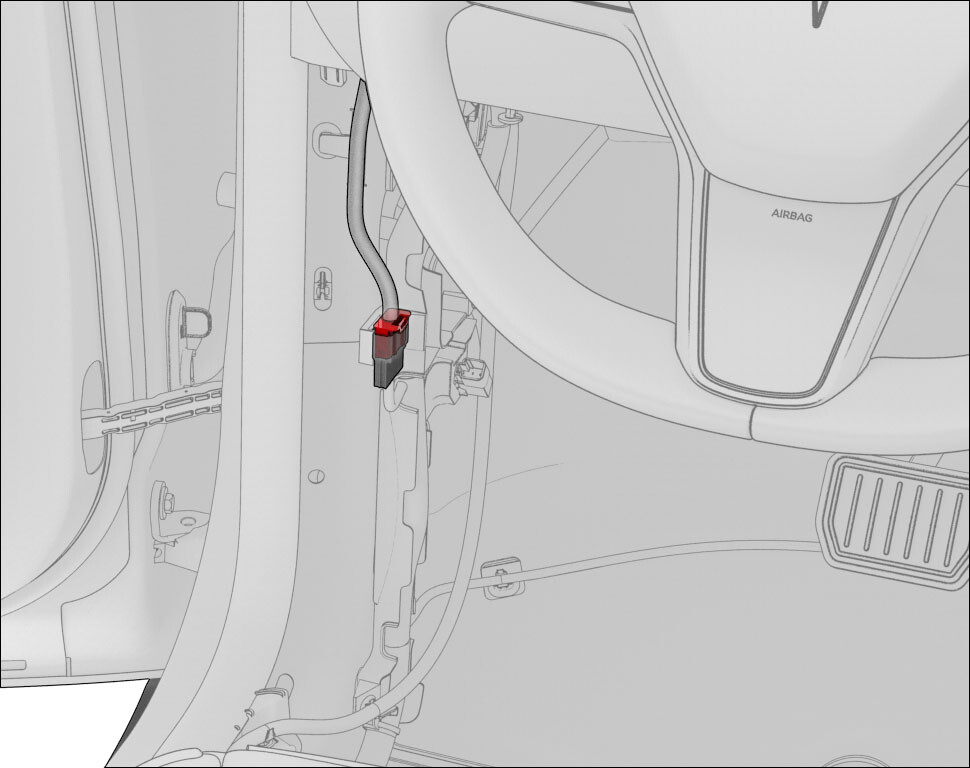

断开顶篷电气连接器。
-
拆卸将左侧车身线束固定到车身控制器模块区域的夹子（2 个）。
-
松开将电气线束固定到左侧车身控制器模块的夹子。
-

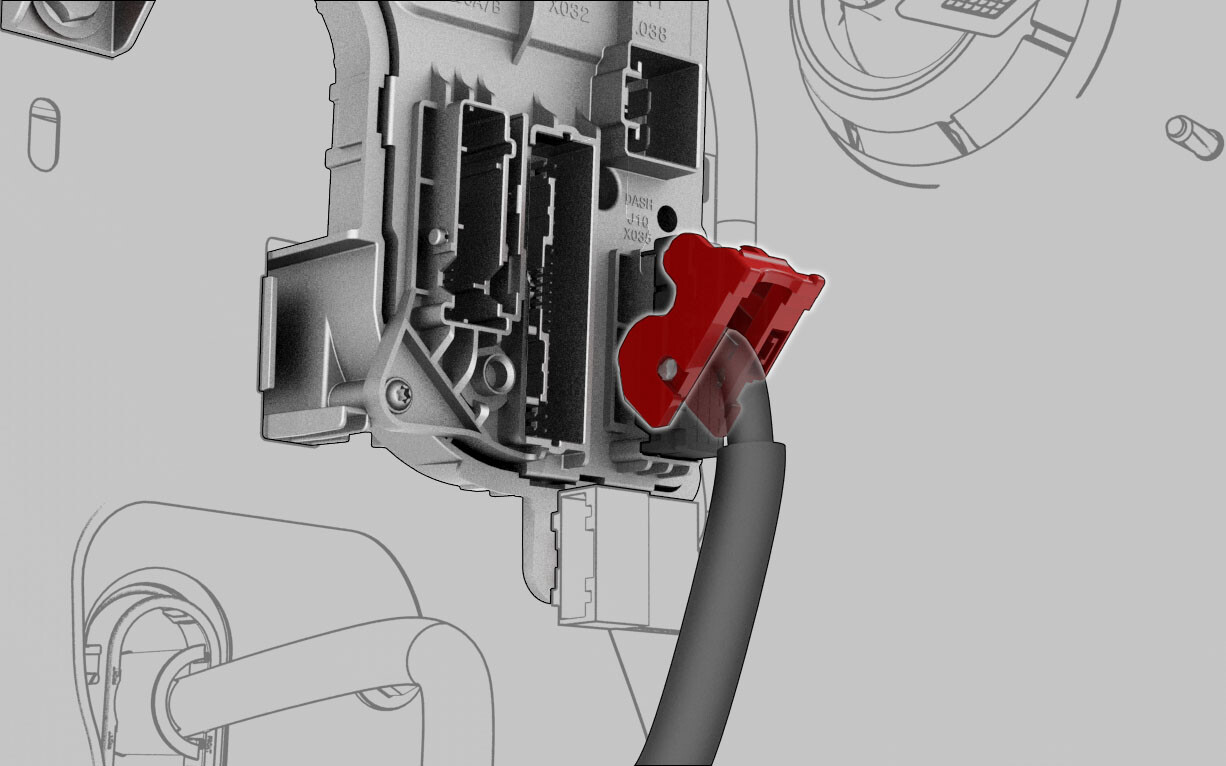

松开连接器锁，然后将 J7 左前车门电气连接器从左侧车身控制器模块上断开。
-

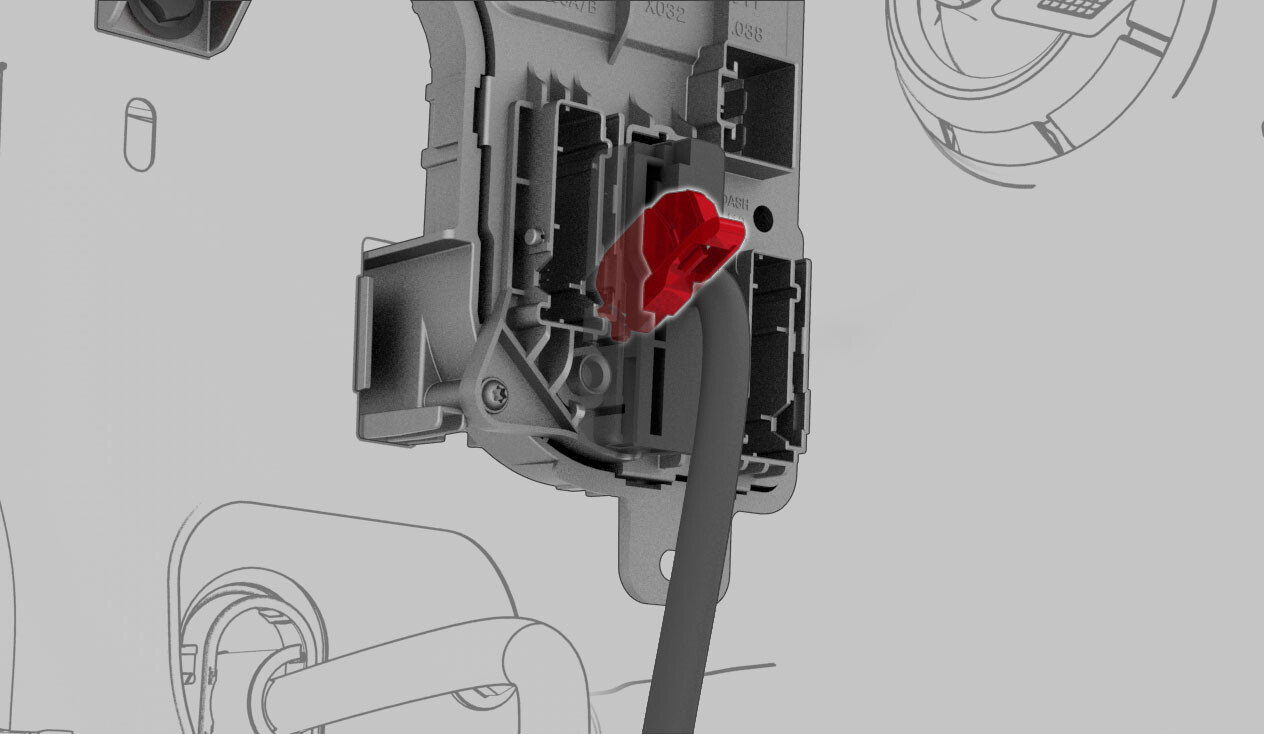

松开连接器锁，然后将 J9 驾驶位座椅电气连接器从左侧车身控制器模块上断开。
-

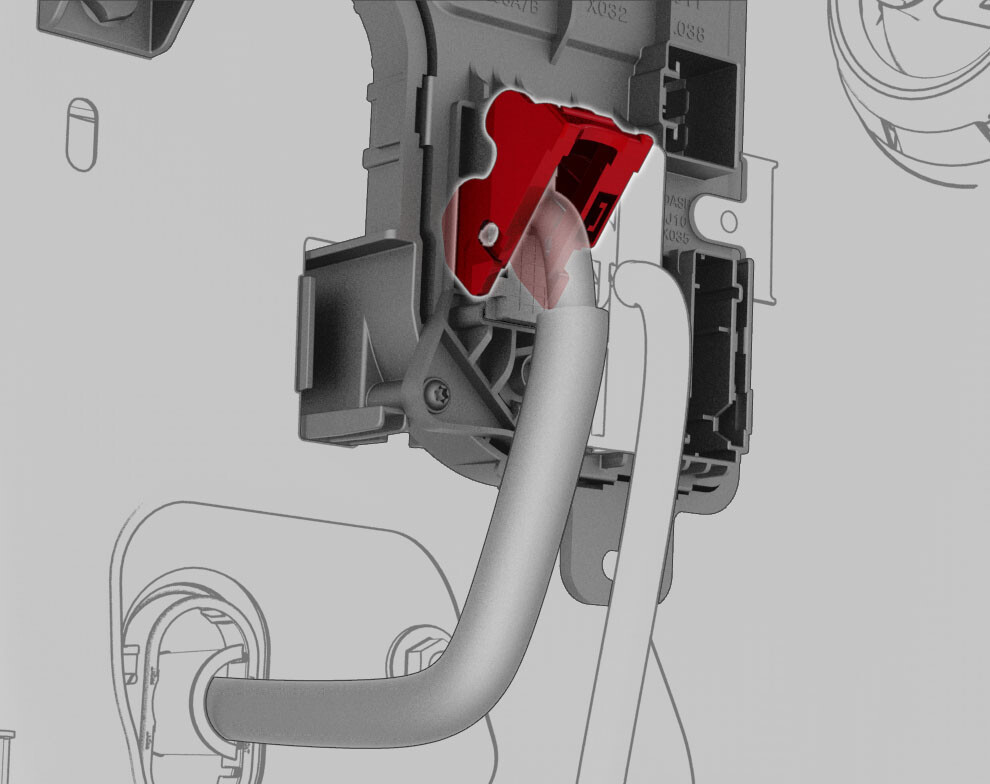

松开连接器锁，然后将 J10 仪表板电气连接器从左侧车身控制器模块上断开。
注使用遮蔽胶带将连接器标记为 “J10”，以避免在安装时连接错误的连接器。
-

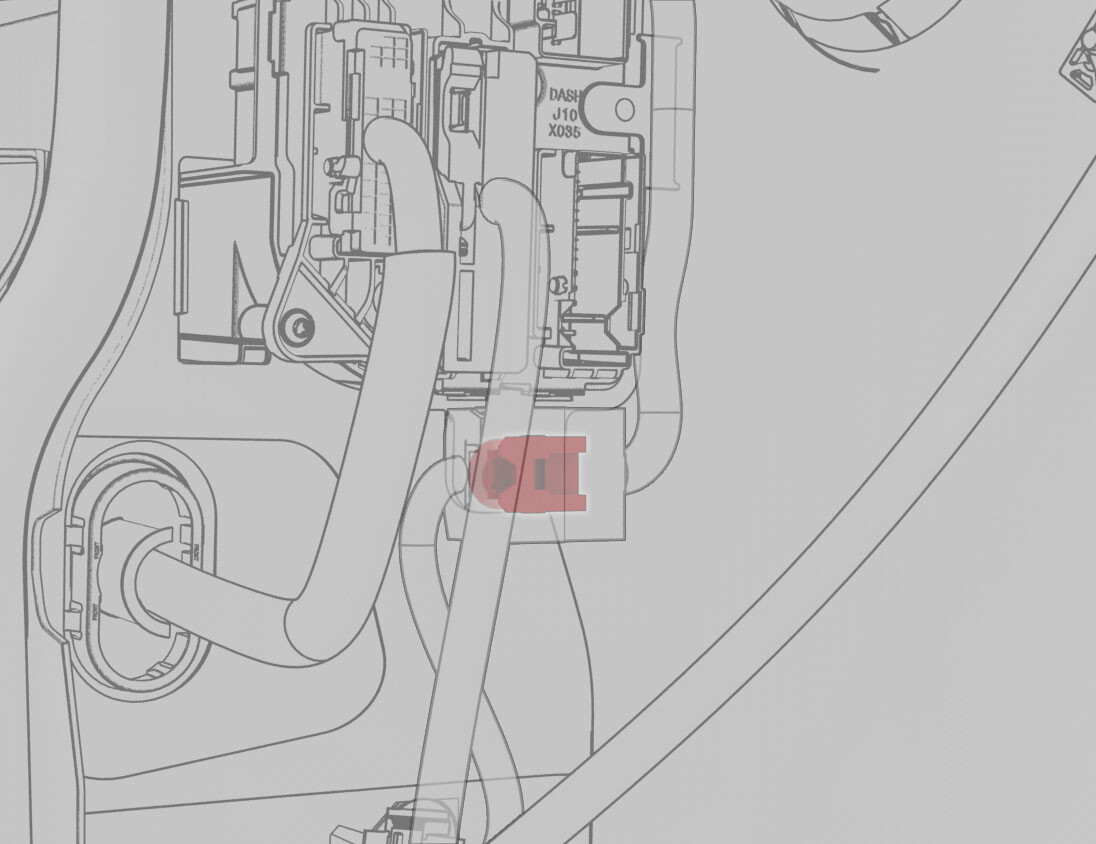

将 J11 暖通空调 (HVAC) 电气连接器从左侧车身控制器模块上断开。
-

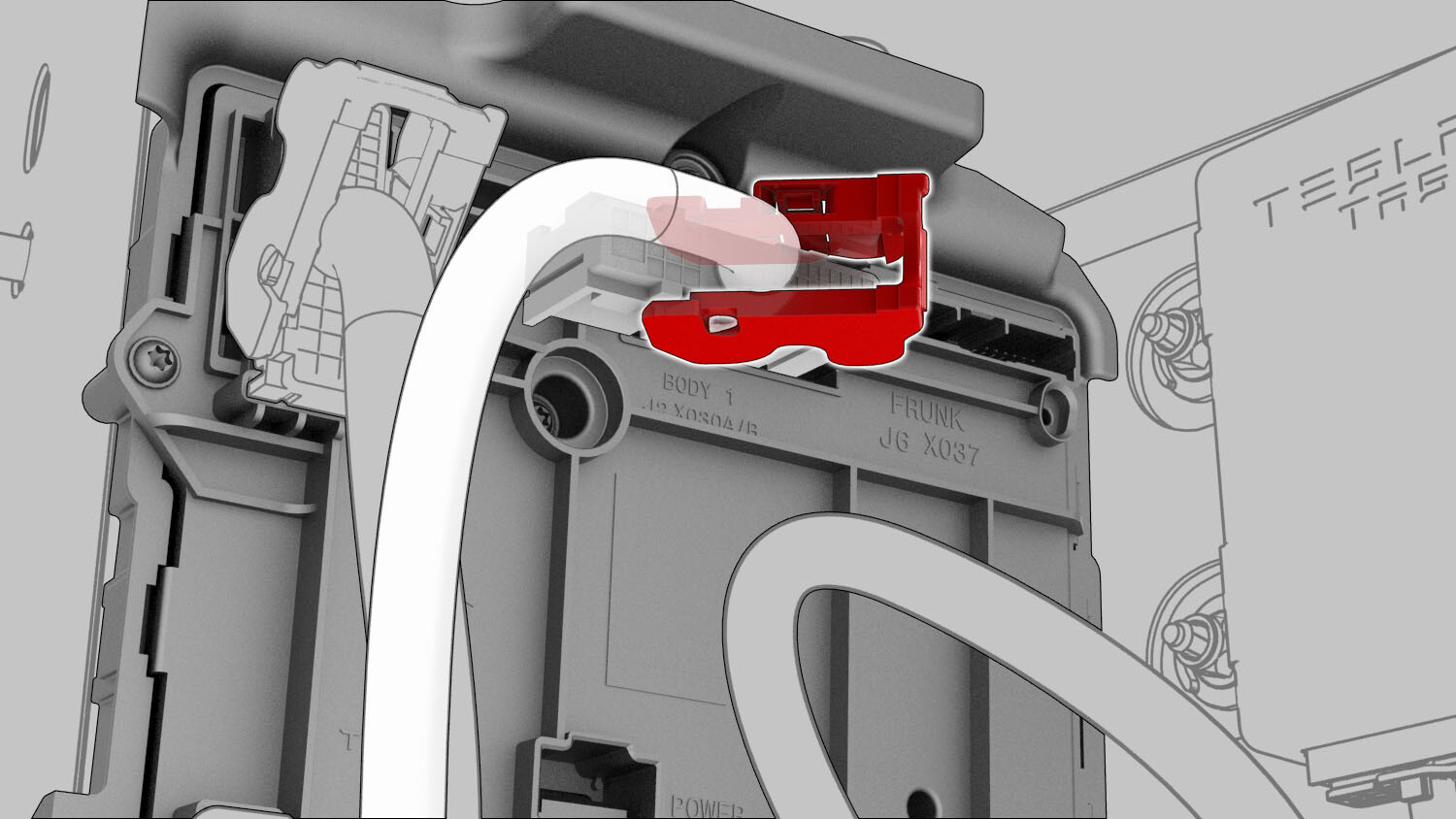

松开将前部线束固定到左侧车身控制器模块的夹子。
-
松开连接器锁，然后将 J1 电源连接器从左侧车身控制器模块上断开。
-
松开连接器锁，然后
J5 车身电气连接器从左侧车身控制器模块上断开。
-

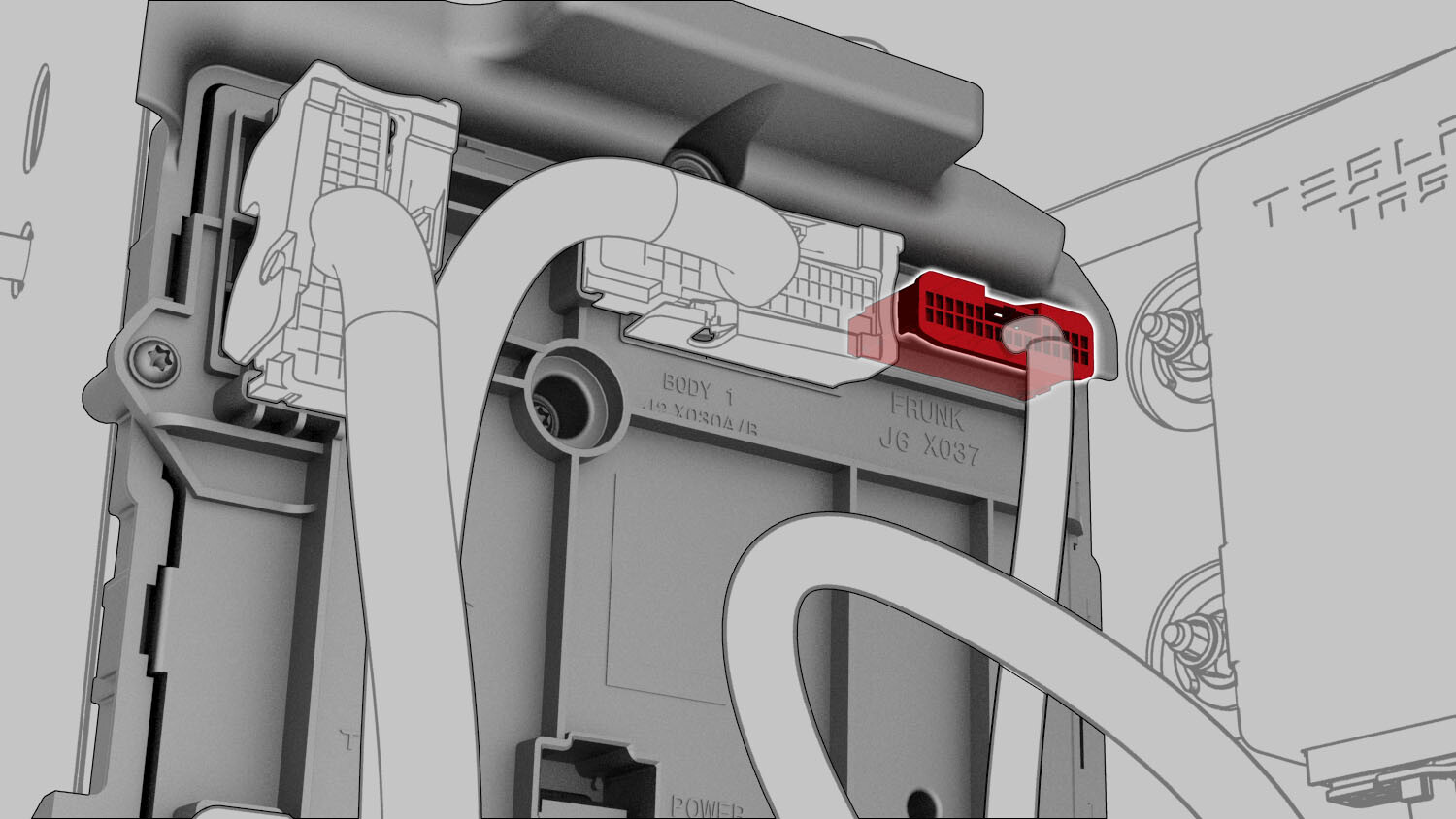

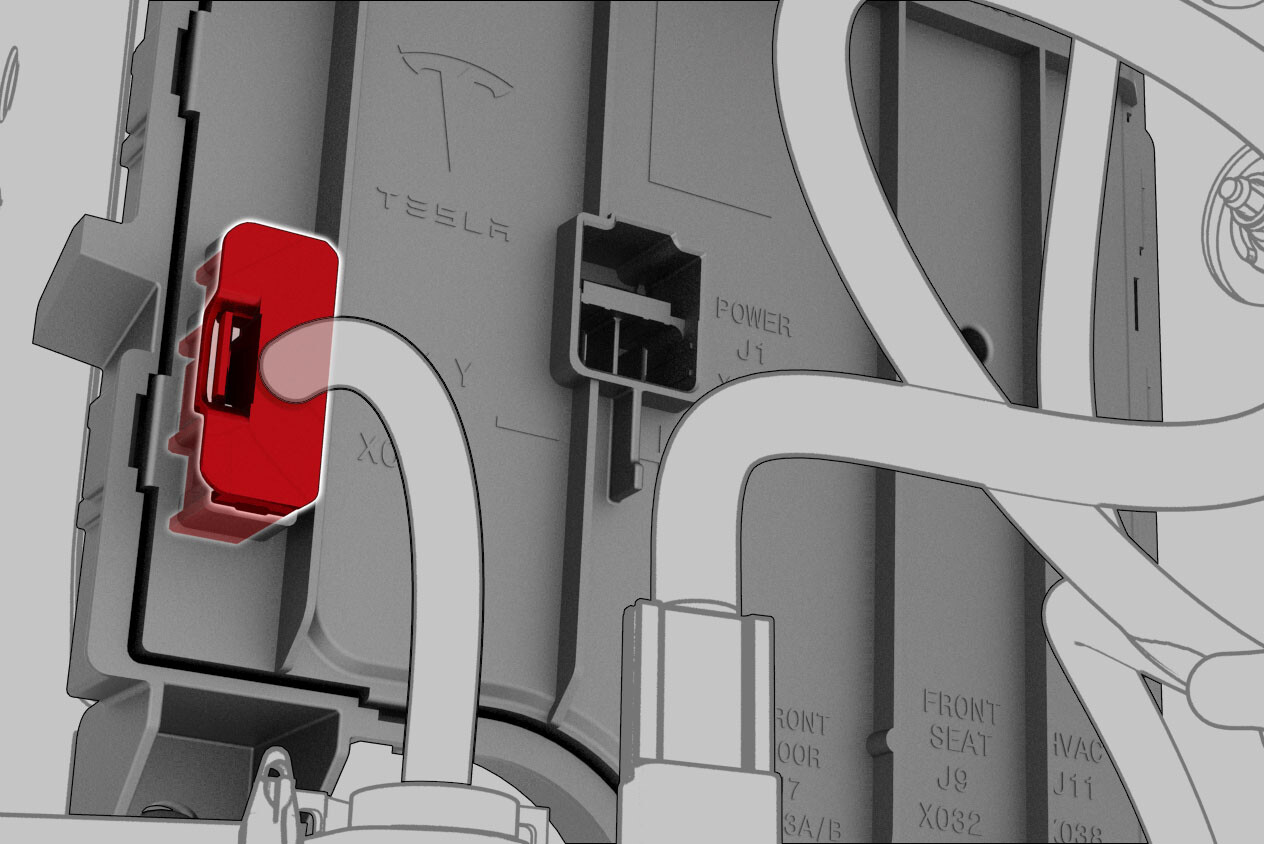

将 J6 前备箱前部储物连接器从左侧车身控制器模块上断开。
-
松开连接器锁，然后
J2车身电气连接器从左侧车身控制器模块上断开。
-
松开连接器锁，然后将 J4 车身连接器从左侧车身控制器模块上断开。
注使用遮蔽胶带将连接器标记为 “J4”，以避免在安装时连接错误的连接器。
-

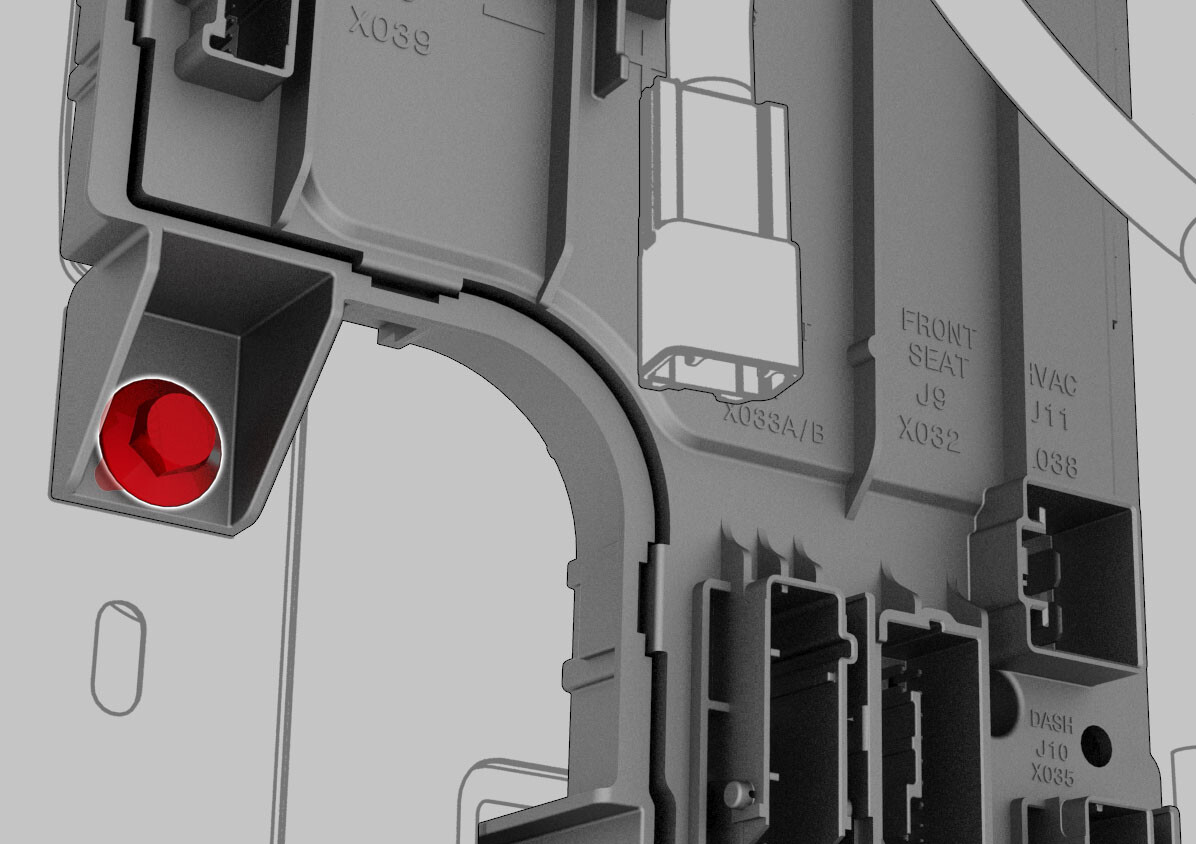

拆卸将左侧车身控制器模块固定到车辆的螺栓。
提示： 推荐使用以下工具：
- 10 毫米套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手（仅适用于安装程序）
- 2 英寸加长件
-

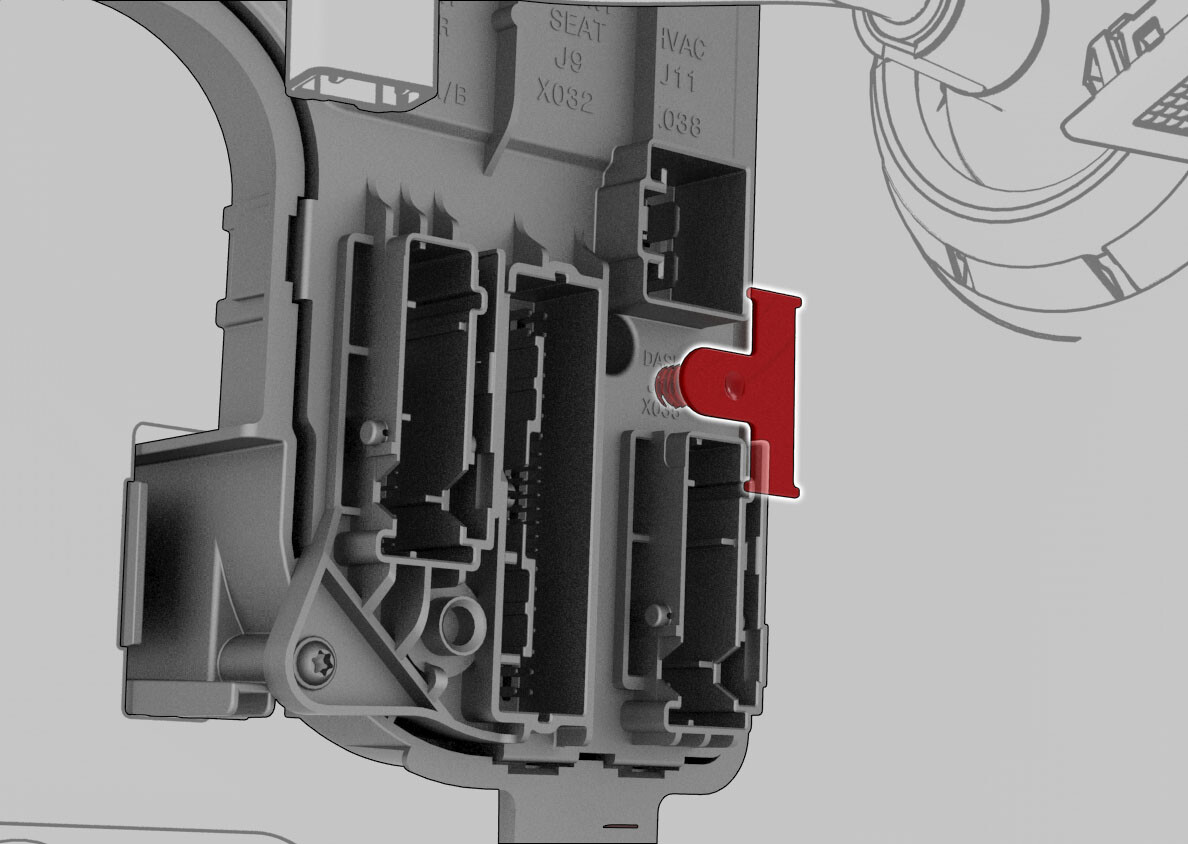

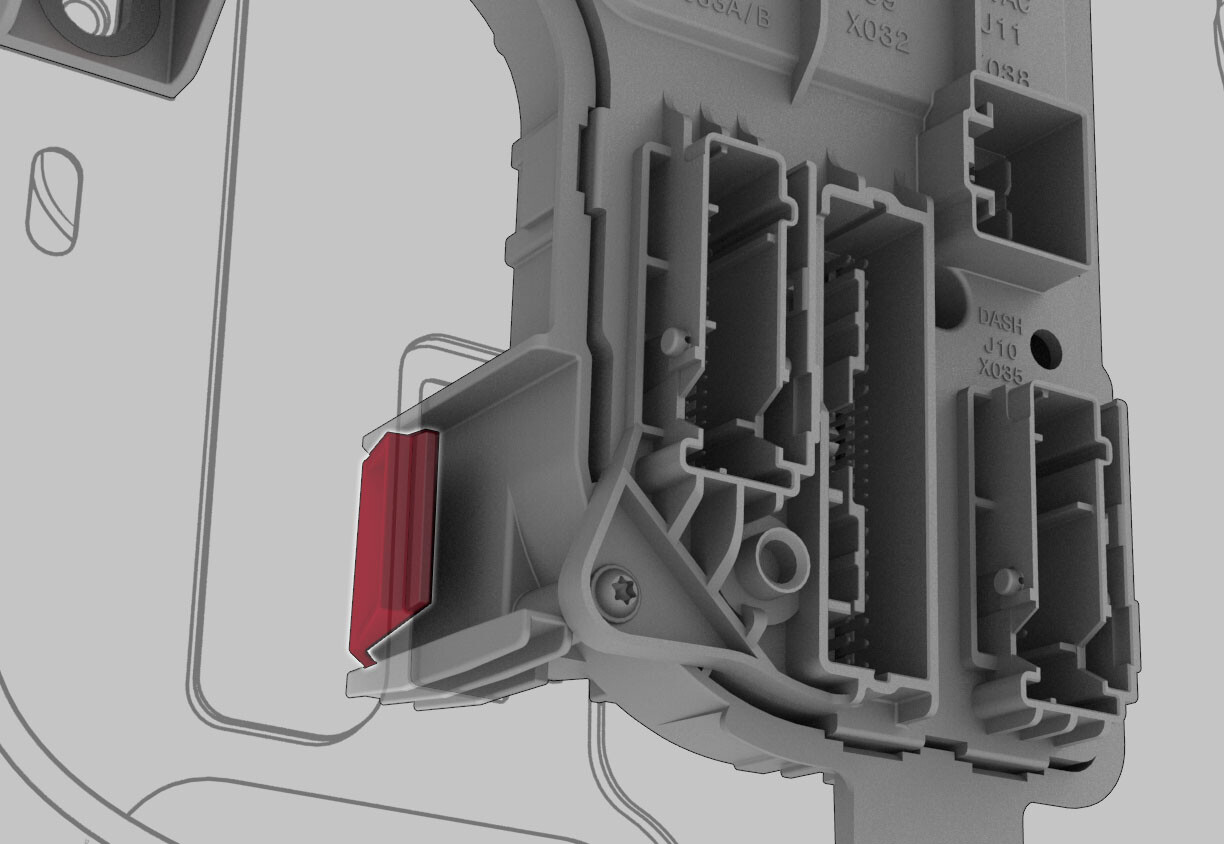

松开将左侧车身控制器模块固定到车辆的卡子，然后将模块向下滑以松开锁片。
-

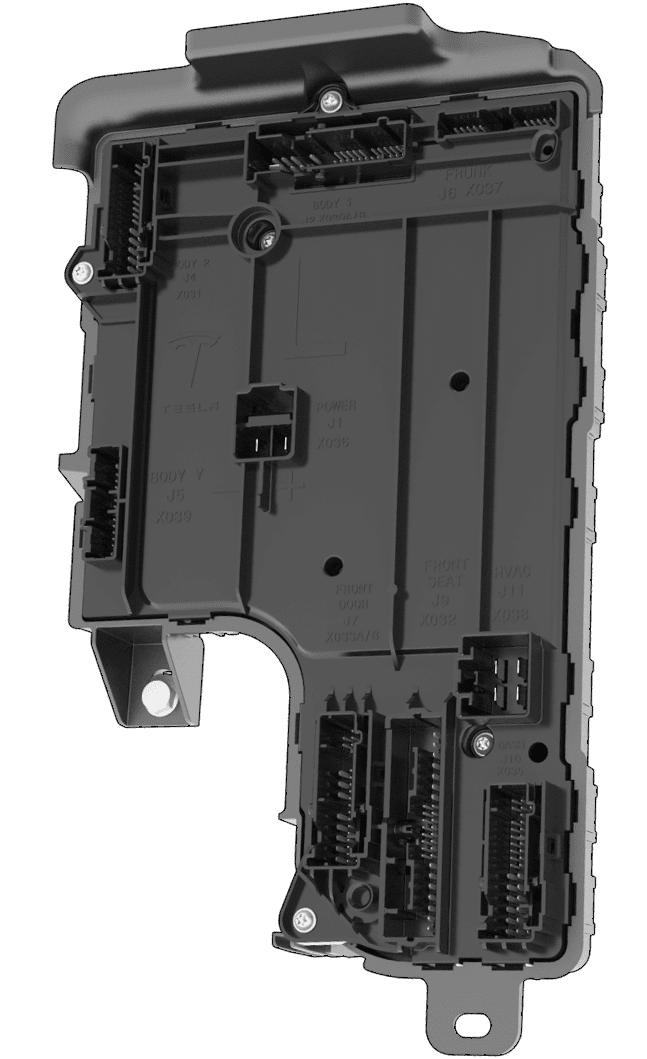

将左侧车身控制器模块在仪表板下方移动，然后将从车辆上拆下。
安装
-

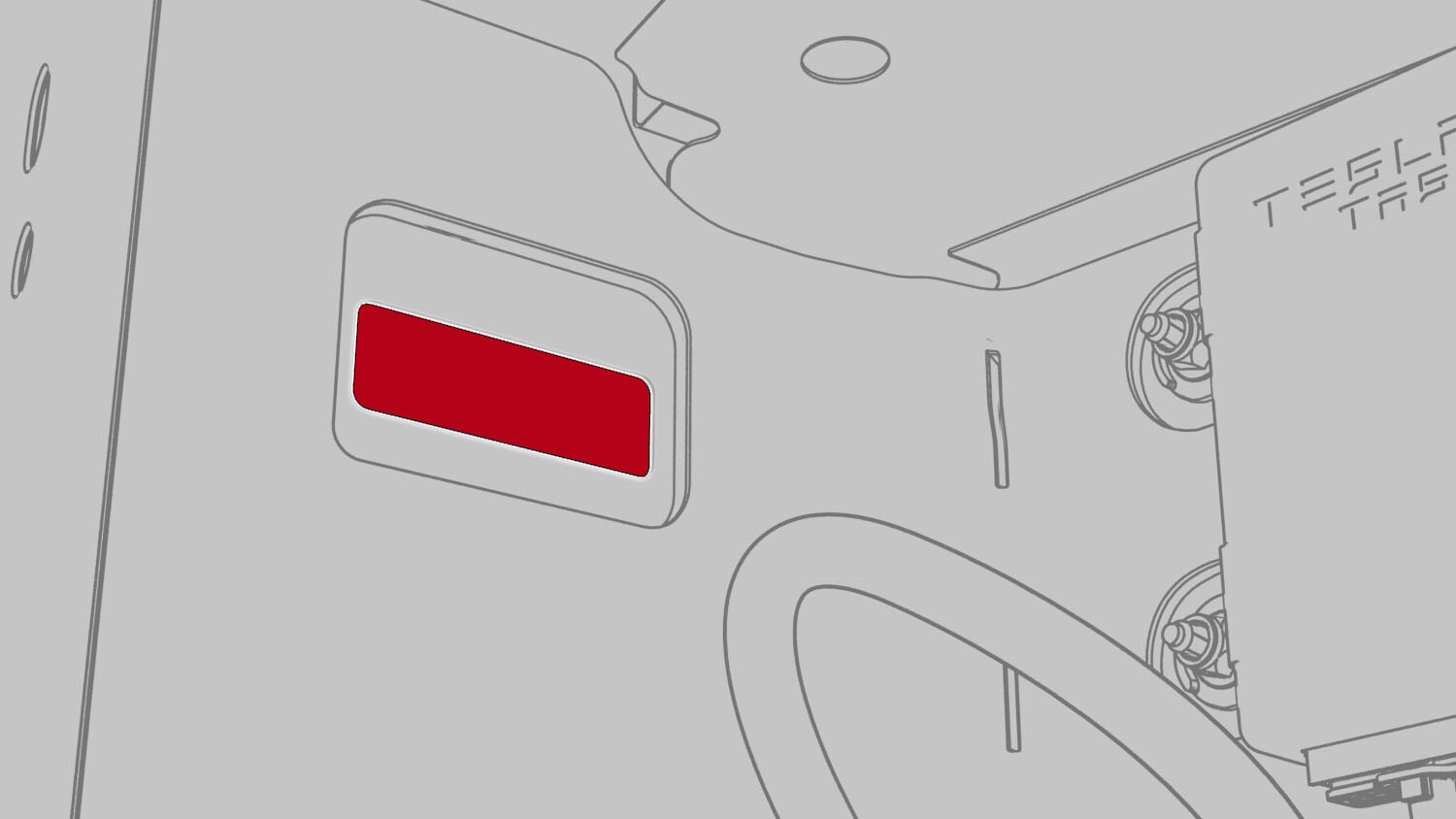

将左侧车身控制器模块置于仪表板支架下方的适当位置，然后将锁片放入 BIW 开口中。
-
将左侧车身控制器模块夹到车辆上。
-
安装将左侧车身控制器模块固定到车辆的螺栓。6 Nm (4.4 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手（仅适用于安装程序）
- 2 英寸加长件
-
将 J4 车身电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
警告务必连接拆卸期间标记的正确连接器。注确保电气连接器完全就位。
-
将 J2 车身电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
注确保电气连接器完全就位。
-
将 J6 前备箱前部储物单元连接器连接到左侧车身控制器模块。
-
将 J5 车身电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
注确保电气连接器完全就位。
-
将 J1 电源连接器连接到左侧车身控制器模块，然后接合连接器锁。
注确保电气连接器完全就位。
-
安装将前侧线束固定到左侧车身控制器模块的夹子。
-
将 J11 暖通空调 (HVAC) 电气连接器连接到左侧车身控制器模块。
-
将 J10 仪表板电气连接器安装到左侧车身控制器模块上，然后接合连接器锁。
警告务必连接拆卸期间标记的正确连接器。注确保电气连接器完全就位。
-
将 J9 驾驶位座椅电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
注确保电气连接器完全就位。
-
将 J7 左前车门电气连接器连接到左侧车身控制器模块，然后接合连接器锁。
注确保电气连接器完全就位。
-
安装将左侧车身线束固定到车身控制器模块区域的夹子（2 个）。
-
安装将电气线束固定到左侧车身控制器模块的夹子。
-
连接顶篷连接器。
-
将地毯展开回原位，然后安装将地毯固定到车辆的卡子。
- 安装驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和更换）。
- 安装驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
- 安装左侧面板处地毯。请参阅 侧板 - 中控台 - LH（拆卸和更换）
- 安装左前脚垫。
- 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 安装左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 安装仪表板左侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
- 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
-
使用 Toolbox 3.0 与车辆相连。
注车辆连接集成到左侧脚部空间盖板中。
- 执行服务 CAN 重新部署。请参阅软件重新安装 - Toolbox。
- 在副驾位座椅就座，关闭右前车门。
- 在 Toolbox 中，点击Actions选项卡，然后在搜索字段中输入 “PROC_VCLEFT”。
-
点击PROC_VCLEFT_X_POST-REPLACEMENT-PROCEDURESearch for routine in ToolboxVCLEFT post replacement procedureLowVoltage / VCLEFT Post Replacement - VCLEFT Post Replacement Procedure，再点击Run，然后等待例行程序完成。
注在校准过程中，保持驾驶位座椅远离所有物体。
- 将副驾位座椅移回原位。
- 升起右前车窗，关闭右前车门。
- 断开笔记本电脑与车辆的连接。
- 将驾驶位座椅移回原位。
- 关闭左前车门。
- 通知客户他们的掀背车门开启高度已重置，请参考车主手册了解有关设置掀背车门开启高度的说明。
