扶手 - 车门 - 驾驶位 ((拆卸和更换))

校正代码 1513022102 0.72 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

注
本零件当前仅在特定国家和地区可以获得。继续操作前请先确认是否可以订购该零件。

拆卸

  1. 拆下左前车门饰板。请参阅 面板 - 车门饰板 - 前 - 左侧（拆卸和安装）。
  2. 将 NVH 垫从车门饰板上拆下。请参阅 NVH 垫 - 车门 - 前 - 左侧（拆卸和更换）。

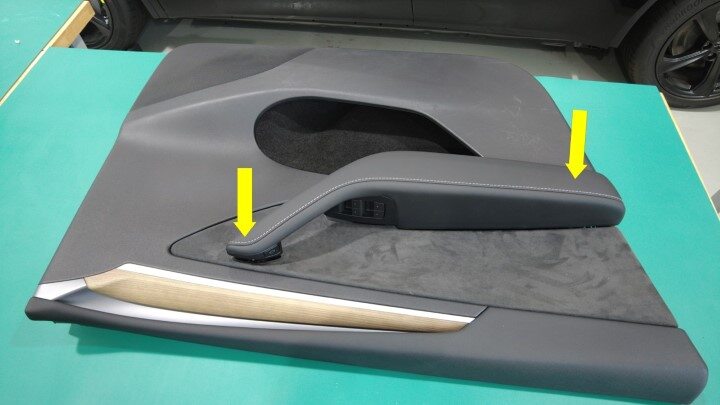

  3. 将左前车门饰板放置在操作台上。
    注
    必要时可以在操作台上放置毛巾，用以保护车门饰板。

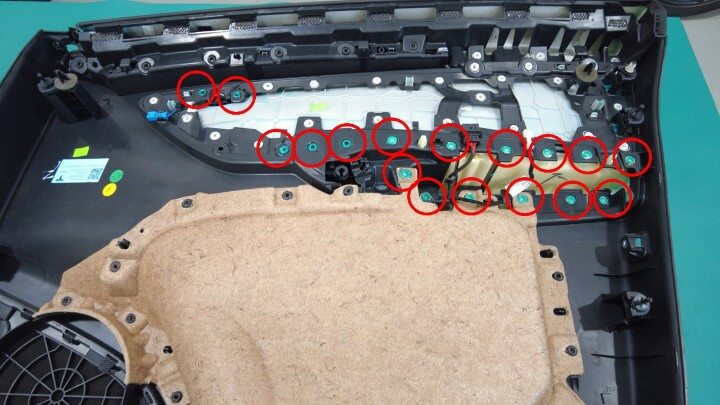

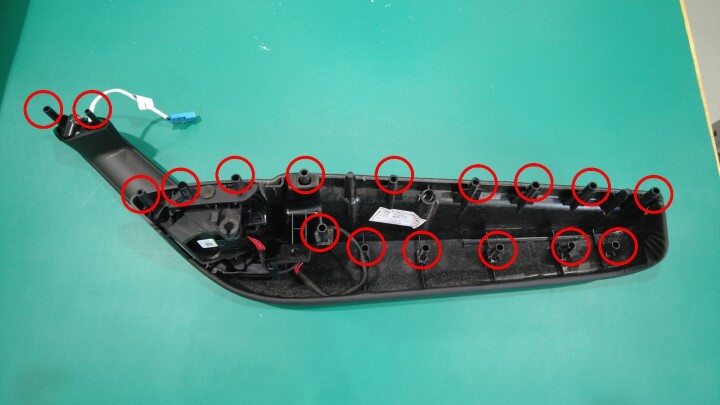

  4. 使用油性记号笔标记左前车门扶手上热压锁片（17 个）的位置。

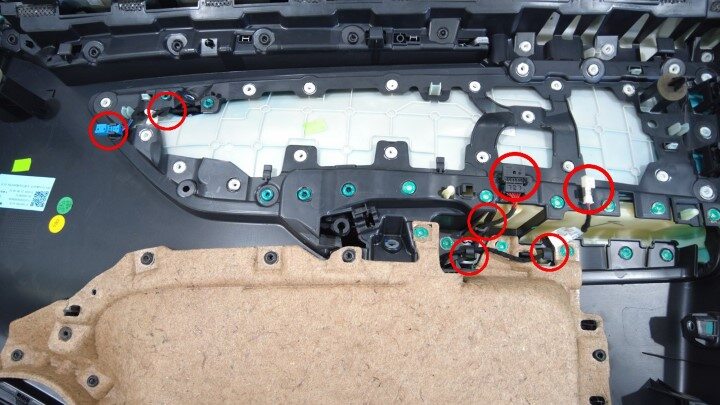

  5. 松开左前车门饰板上的线束夹（7 个）。

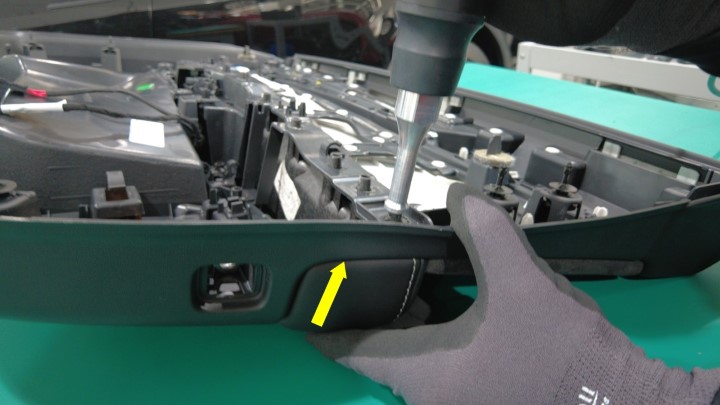

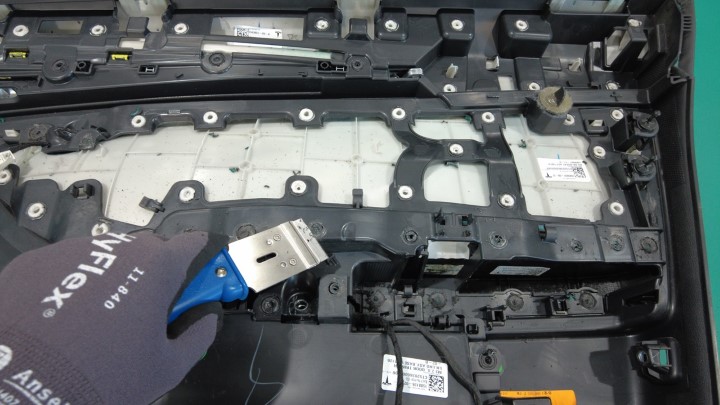

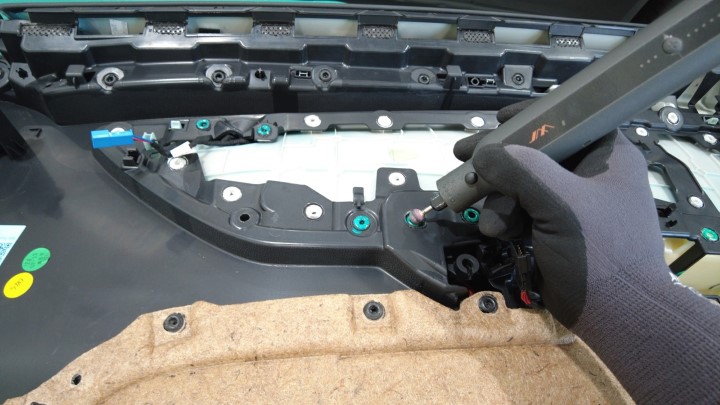

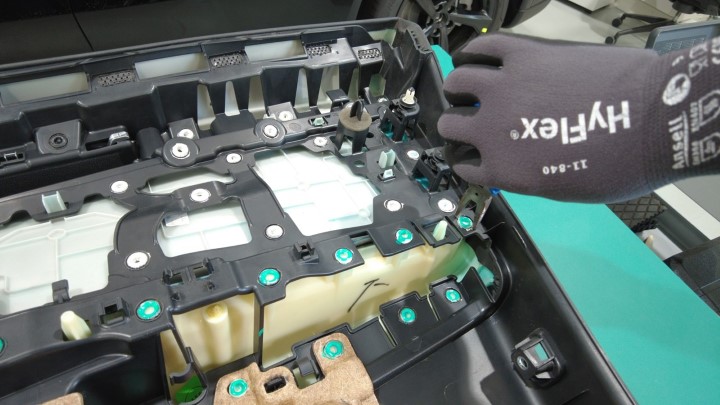

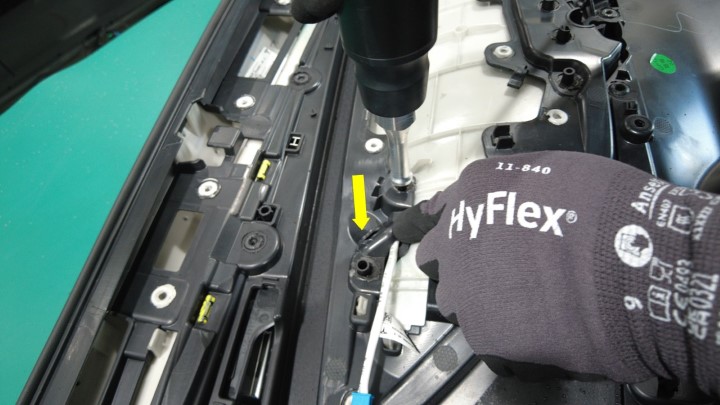

  6. 磨去左前车门饰板扶手上的热压锁片，注意从圆圈中心开始打磨。
    警告
    请穿戴适当的个人防护装备 (PPE)。
    警告
    注意请勿损坏车门饰板。
    注
    建议使用钳子处理凸起的热压锁片。建议使用打磨设备处理凹陷的热压锁片。

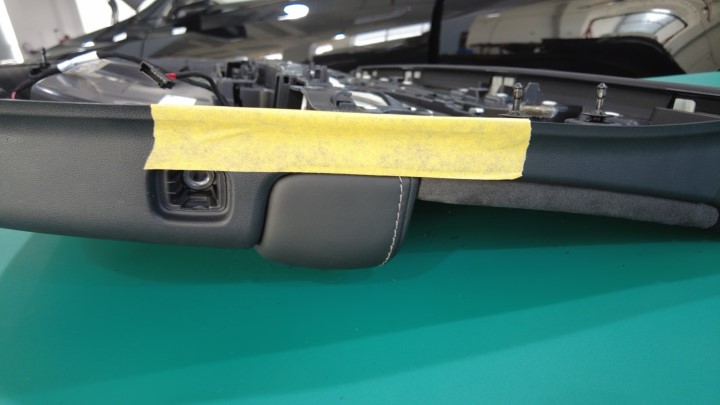

  7. 在作业区域的四周粘贴遮蔽胶带，以保护车门饰板。

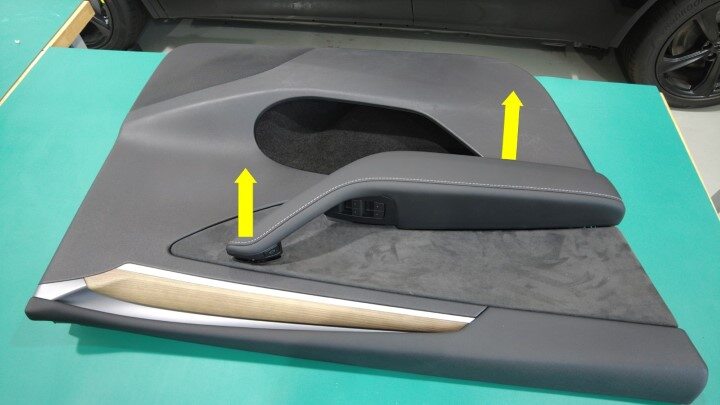

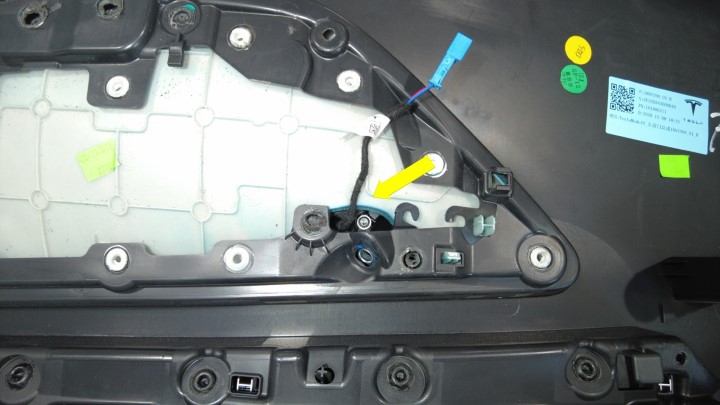

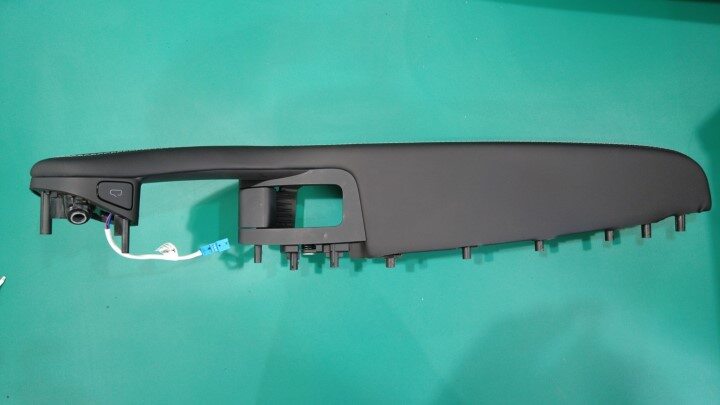

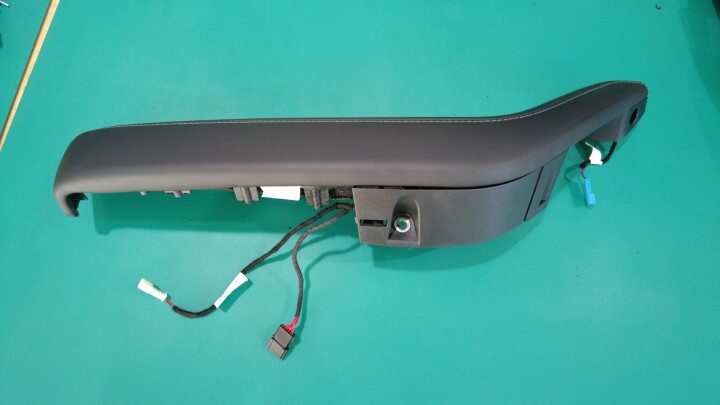

  8. 将线束从车门饰板内拉出，然后拆下左前车门饰板扶手。

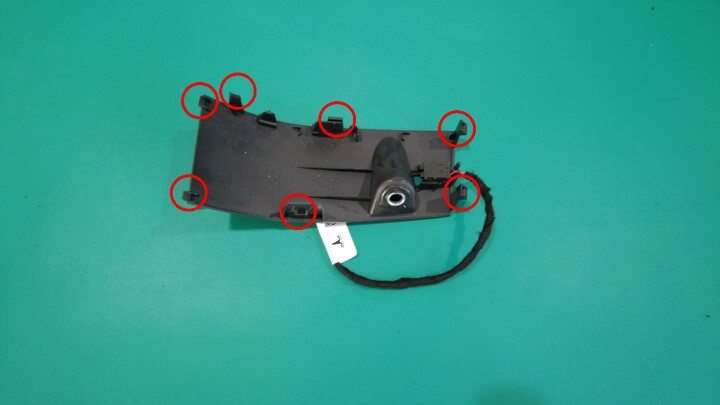

  9. 将下部螺栓帽从扶手上拆下（7 个卡子）。

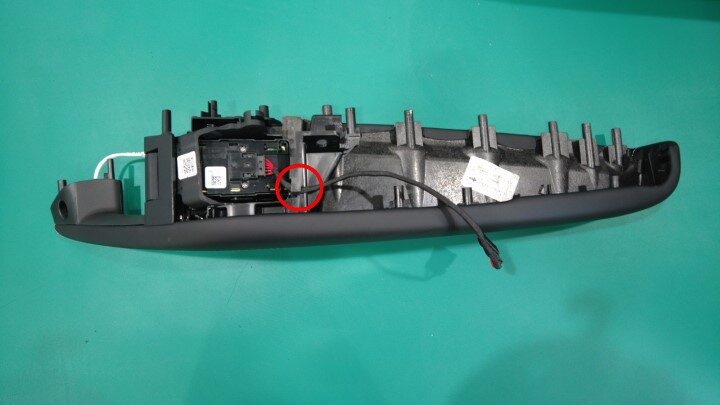

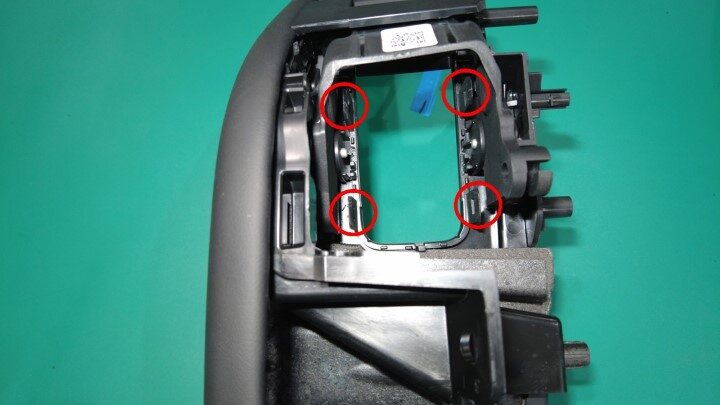

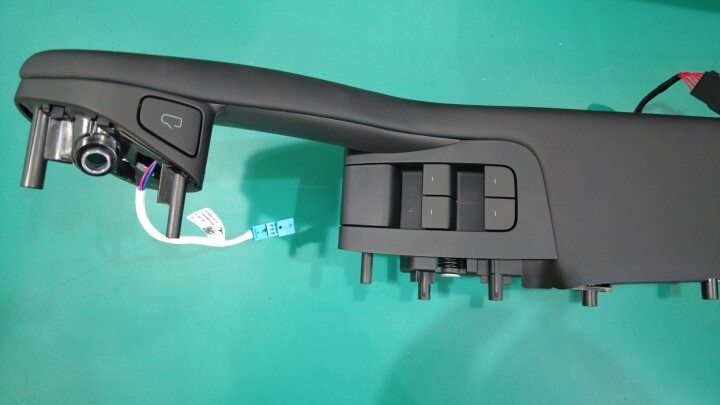

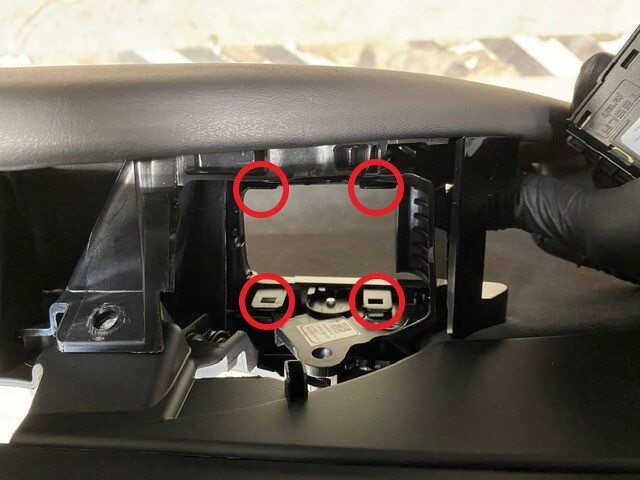

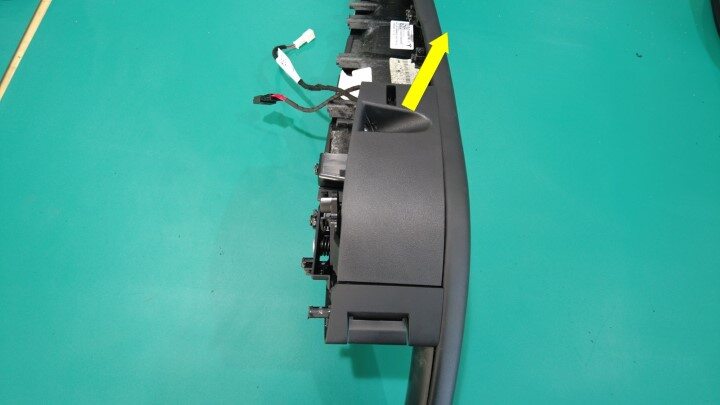

  10. 将车窗开关总成从扶手上拆下（4 个锁片，1 个卡子）。
    注

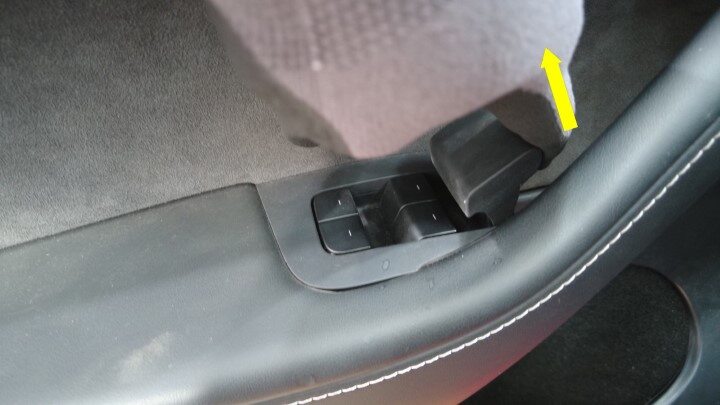

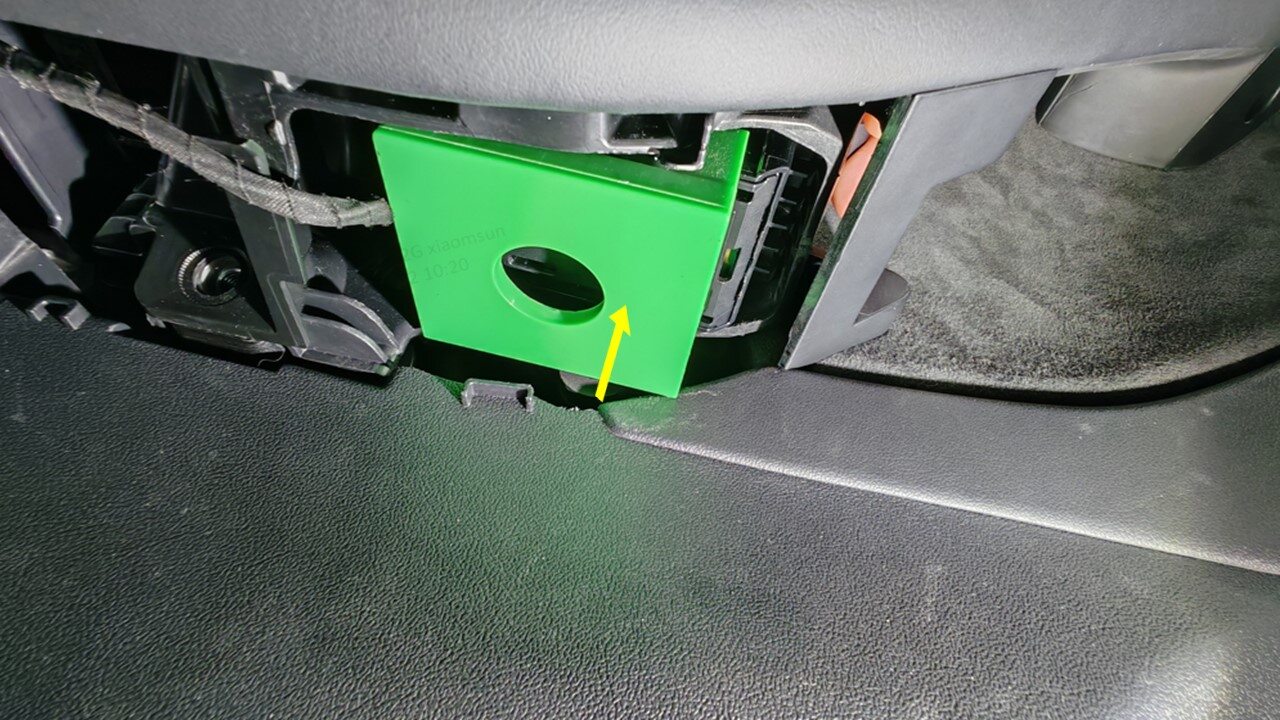

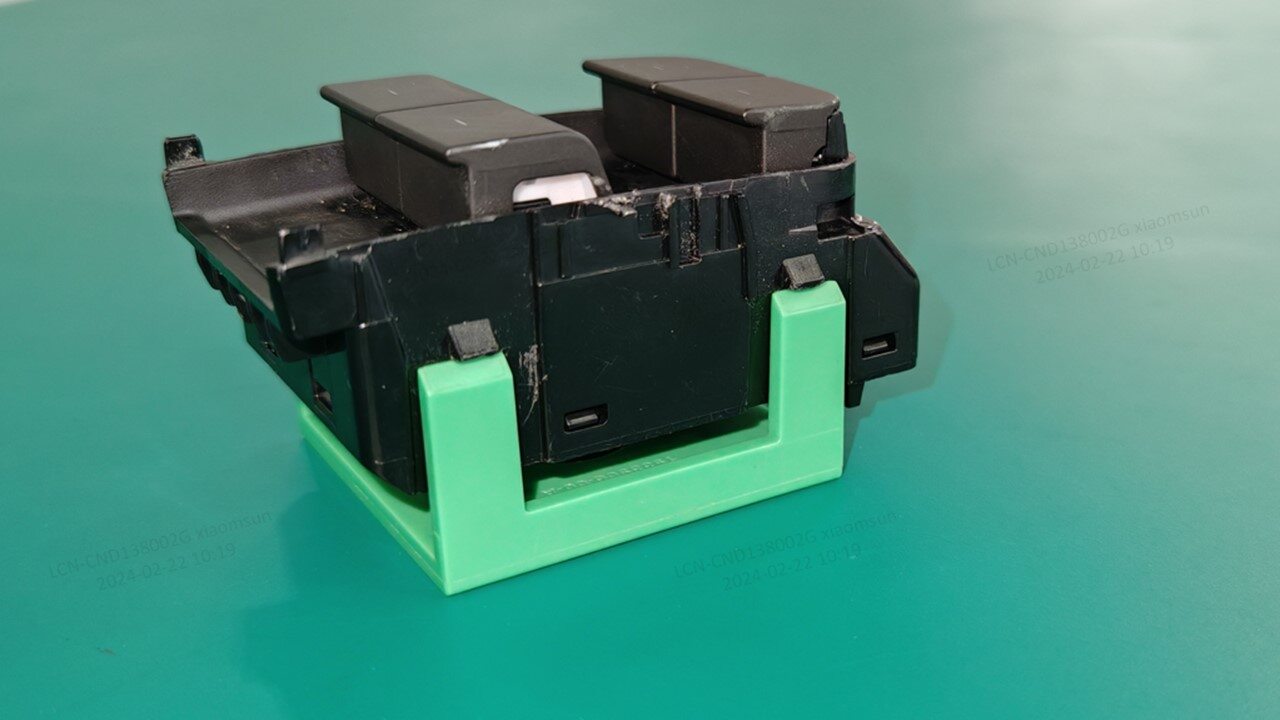

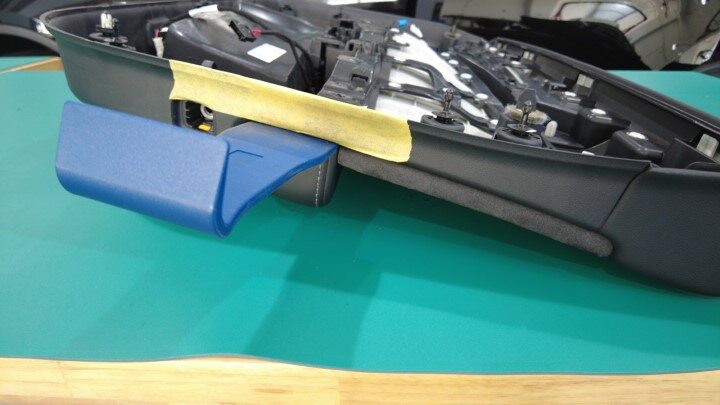

    向上提起手动释放把手，以便操作专用工具。向上推动专用工具，以松开 4 个锁片，然后用大拇指向下按压开关，将其从车门饰板上松开。

安装

  1. 彻底清洁车门饰板，防止因遗留残屑导致异响。

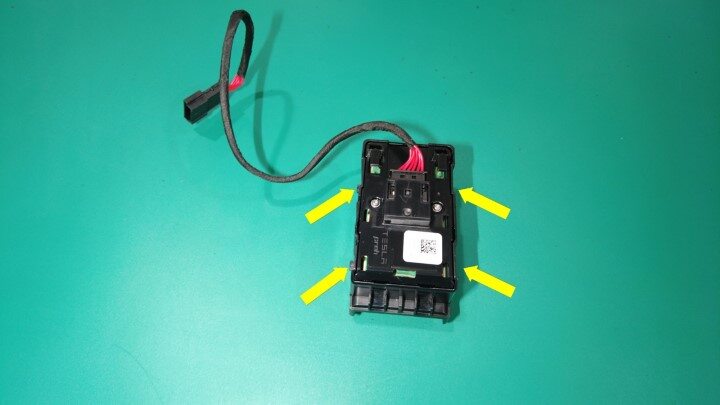

  2. 将车窗开关总成安装到新的车门饰板扶手上（4 个锁片，1 个卡子）。
  3. 将下部螺栓帽安装到扶手上（7 个卡子）。

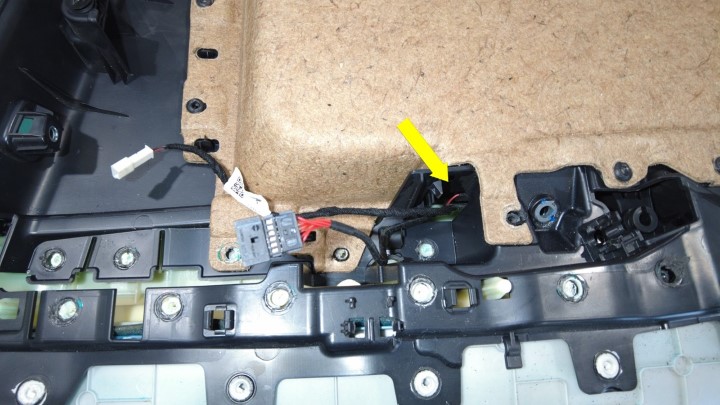

  4. 将线束穿过车门饰板，然后放置好左前车门饰板扶手，以备安装。
    注

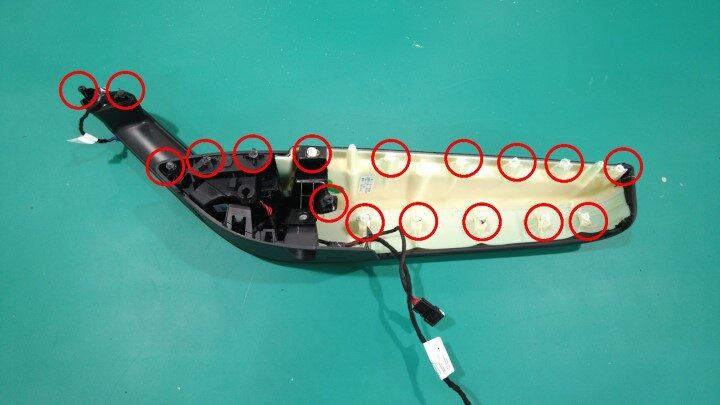

    17 个圆形锁片中有 2 个带固定销，以确保正确安装入位。
  5. 揭下作业区域周围的遮蔽胶带。
  6. 在协助下，焊接左前车门饰板扶手热压锁片（17 个）。
    警告
    请穿戴适当的个人防护装备 (PPE)。
    注
    用一只手按压左前车门饰板和车门饰板扶手，确保无明显间隙，尤其需注意开关周围区域。
  7. 安装左前车门饰板线束夹（7 个）。
  8. 将 NVH 垫安装到车门饰板上。请参阅 NVH 垫 - 车门 - 前 - 左侧（拆卸和更换）。
  9. 安装左前车门饰板。请参阅 面板 - 车门饰板 - 前 - 左侧（拆卸和安装）。
