饰板 - 侧边 - 后备箱 - LH（拆卸和更换）
校正代码
15245002 0.36
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-25: 添加了在七座版车辆上留出更多间隙的提示。
- 2024 年 2 月 19 日：添加了一项有关生产差异的说明。
拆卸
-
拆下第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
注七座版车辆不需要拆下第二排下部座垫，而是将 LH 第二排座椅向前倾斜。
- 拆下左侧 C 柱下饰板。请参阅 饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 拆卸后备箱负重底板。请参阅 行李箱负重底板 - 后（拆卸和更换）。
- 对于七座版车辆，放倒第三排座椅靠背。
- 拆卸前备箱负重底板。请参阅 后备箱负重底板 - 前部（拆卸和更换）。
- 拆卸后备箱门槛饰板。请参阅 饰板 - 门槛板 - 后备箱（拆卸和更换）。
- 拆下行李箱负重底板 LH 支架。请参阅 支架 - 后备箱负重底板- LH（拆卸和更换）。
- 拆下行李箱 LH 挂袋支架。请参阅 支架 - 后备箱挂袋 - LH（拆卸和更换）。
-

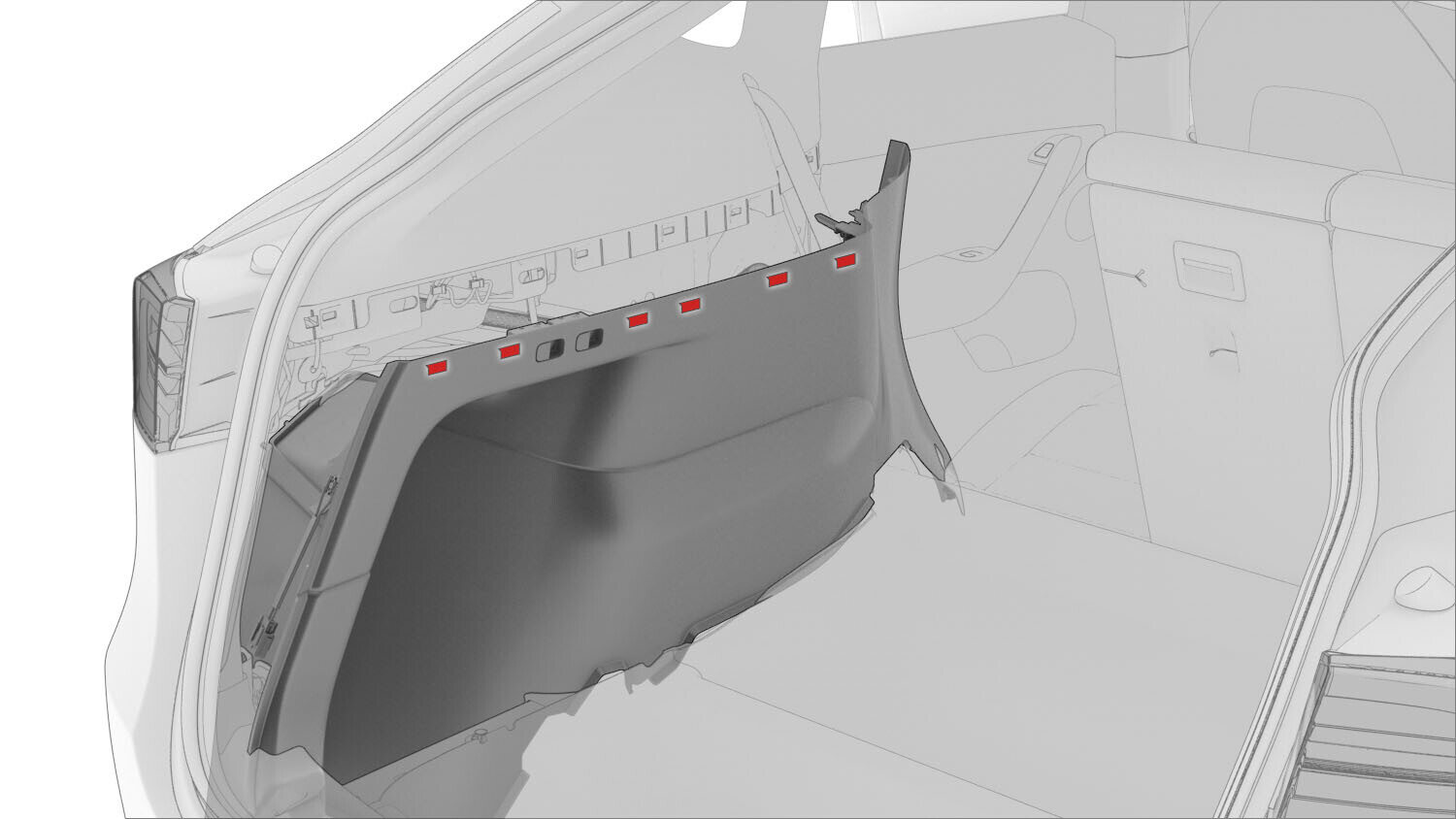

松开将 LH 后备箱侧饰板顶部边缘固定到车辆的夹子 (x6)，然后小心拉回饰板顶部边缘。
注以下步骤中所述饰件和卡子数量可能会因车辆制造日期和地点不同而不同。注切勿将饰板过远拉离车身，因为线束仍与饰板保持相连。TIp为在七座版车辆上留出更多间隙，请松开并支撑住第三排座椅总成，然后拆下第三排左侧座椅承梁。
图 1. 五座版车辆 图 2. 七座版车辆 -

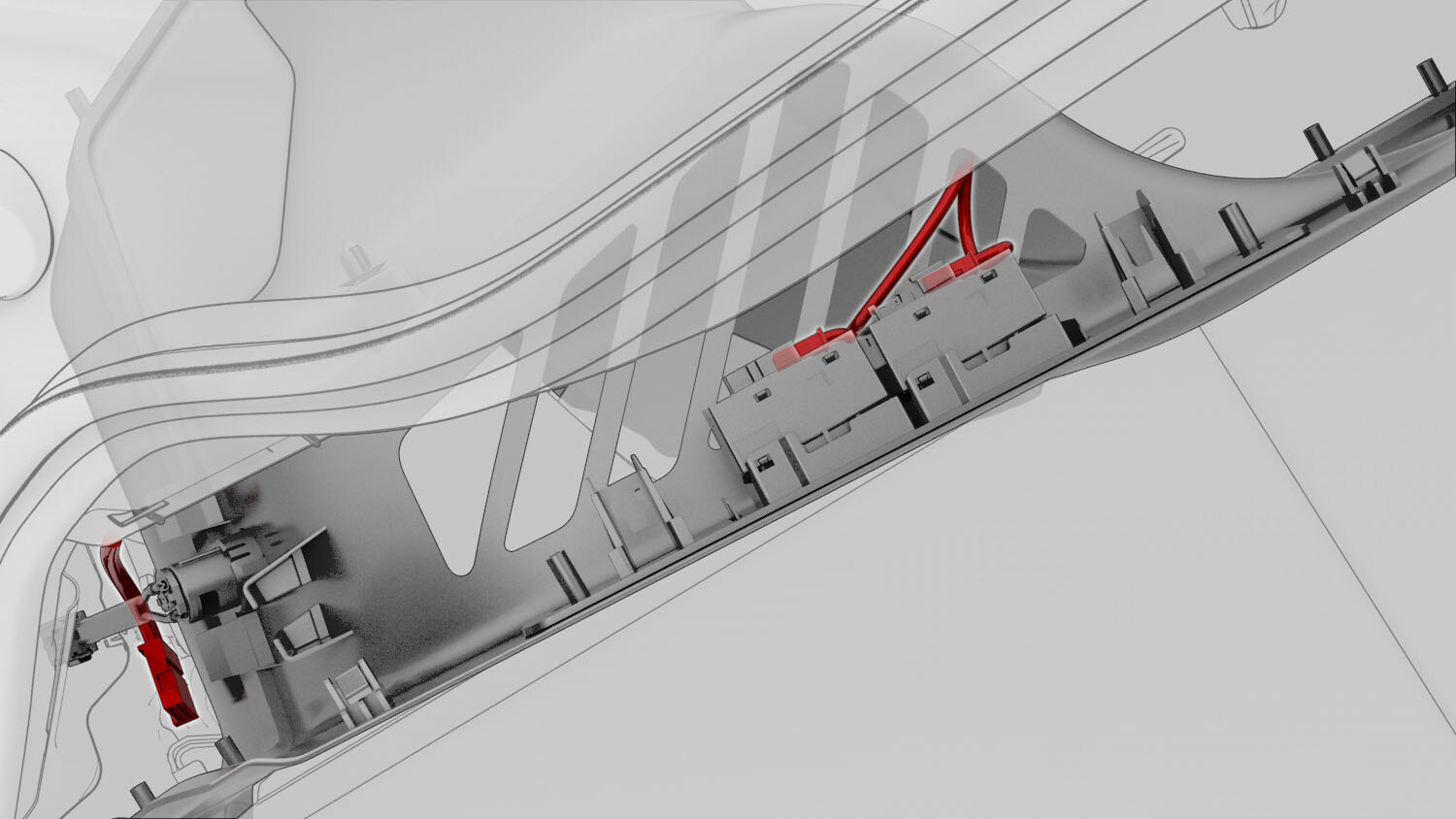

深入 LH 后备箱侧饰板的后部，断开电气连接器 (x3) 与饰板间的连接。
警告辅助低压连接器后部的端子仍处于通电状态，请勿触摸。注七座版车辆有 2 个连接器。

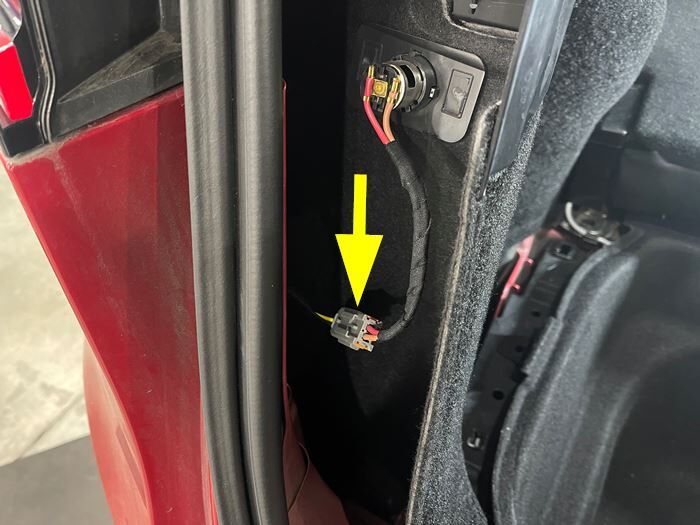

图 3. 五座版车辆 图 4. 七座版车辆 图 5. 七座版车辆 -
松开将 LH 后备箱侧饰板固定到车辆的剩余夹子 (x6)，然后从车上拆下饰板。
注对于七座版车辆，将前夹子支柱引导至 LH C 柱周围，将行李箱侧饰板的顶部一直向下拉平，使其与向下折叠的 LH 第三排座椅靠背的边缘分离，然后径直拉出饰板。

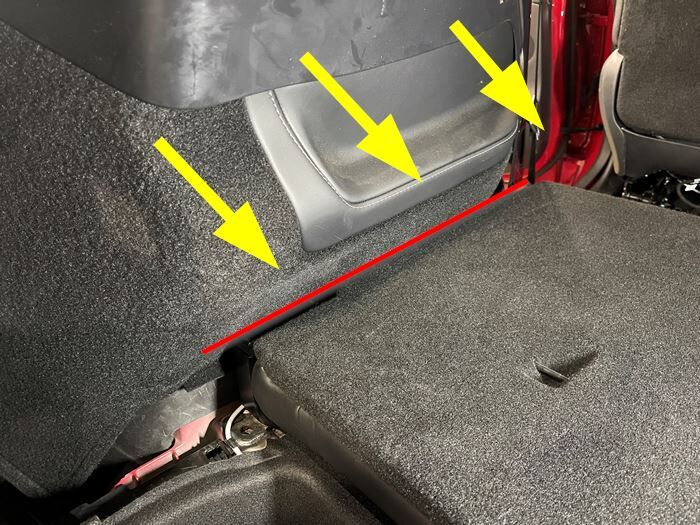

图 6. 七座版车辆 图 7. 七座版车辆
安装
-
将行李箱 左侧饰板放入车内，然后安装将饰板下部固定到车辆的夹子 (x5)。
注将前夹子支柱引导至 LH C 柱周围。注对于七座版车辆，首先将饰板下部塞入 LH 第三排座椅靠背的边缘。

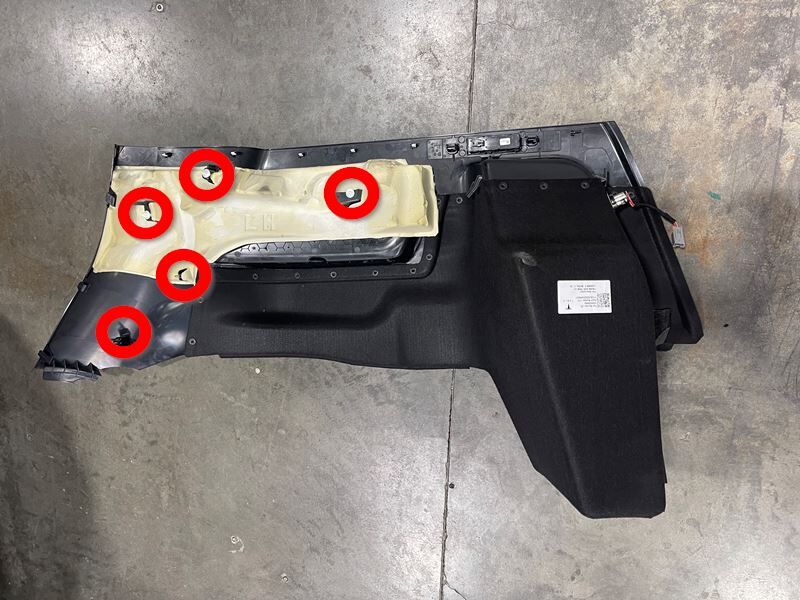

图 8. 七座版车辆 图 9. 后备箱侧饰板下部卡子 -
连接电气连接器 (x3)，然后安装将行李箱 左侧饰板的上部固定到车辆的夹子 (x6)。
注七座版车辆有 2 个连接器。
图 10. 五座版车辆 图 11. 七座版车辆 图 12. 七座版车辆 图 13. 后备箱侧饰板上部卡子 - 安装行李箱 LH 挂袋支架。请参阅 支架 - 后备箱挂袋 - LH（拆卸和更换）。
- 安装 LH 行李箱负重底板支架。请参阅 支架 - 后备箱负重底板- LH（拆卸和更换）。
- 安装后备箱门槛板饰板。请参阅 饰板 - 门槛板 - 后备箱（拆卸和更换）。
- 安装前备箱负重底板。请参阅 后备箱负重底板 - 前部（拆卸和更换）。
- 对于七座版车辆，将第三排座椅靠背升起到原位。
- 安装后行李箱负重底板。请参阅 行李箱负重底板 - 后（拆卸和更换）。
- 安装左侧 C 柱下部饰板。请参阅 饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 安装第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
