摄像头 - B 柱 - LH (AP4)(拆卸和更换)

校正代码 17221102 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格摄像头 - B 柱 - LH (AP4)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将摄像头固定到左侧 B 柱的螺栓(2 个)
0.6 Nm (5 lbs-in)
  • 迷你棘轮摇钻套件 (1450424-00-A)
  • 棘轮/扭矩扳手
重复使用

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
只要摄像头从其原位移动过(例如更换摄像头或挡风玻璃),就必须通过车辆触摸屏清除摄像头校准数据:操作如下:Controls > Service > Camera Calibration > Clear Calibration
  1. 拆下左侧 B 柱饰板。请参阅饰板 - B 柱 - LH(拆卸和更换)

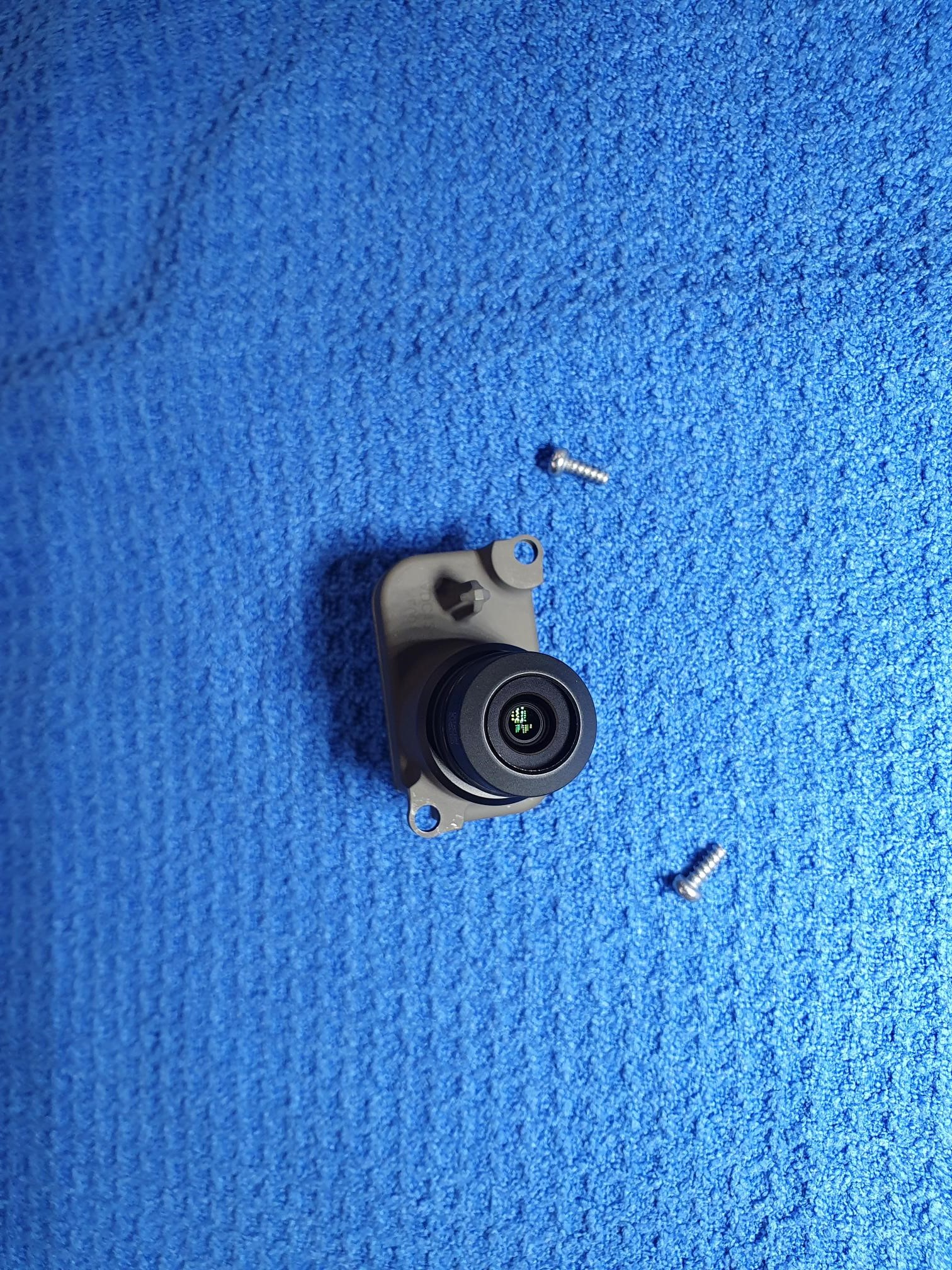

  2. 拆下将摄像头固定到左侧 B 柱的螺栓(2 个),然后将摄像头拆下。
    提示: 推荐使用以下工具:
    • 迷你棘轮摇钻套件 (1450424-00-A)
    • 棘轮/扭矩扳手

安装

  1. 安装将摄像头固定到左侧 B 柱的螺栓(2 个)。
    0.6 Nm (5 lbs-in)
    提示: 推荐使用以下工具:
    • 迷你棘轮摇钻套件 (1450424-00-A)
    • 棘轮/扭矩扳手
  2. 拆下左侧 B 柱饰板总成。请参阅饰板 - B 柱 - LH(拆卸和更换)
  3. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
  4. 解锁车辆网关。请参阅网关(解锁)
  5. 通过触摸屏重置车辆 DAS:Service Mode > Driver Assist > Cameras > Reset DAS
  6. 点击Actions选项卡,搜索 “calibration mode”,然后点击Run,以运行DAS Enter Calibration Mode例行程序。
  7. 点击Actions选项卡,搜索 "B-pillar",然后点击Run,以运行PING-HTTP_DAS_L_B-PILLAR-CAMERA-SCRIPTSearch for routine in ToolboxLeft B-Pillar Camera Connection Test例行程序。
  8. 断开 Toolbox 3 与车辆的连接。
  9. 退出“维护模式”。
  10. 升起左前车窗,关闭左前车门。
  11. 告知客户,现在需要手动驾驶,以使摄像头进行自校准。
    Informational PurposesAn informational icon, calling your attention
    根据道路类型和路况,自校准可在手动驾驶 100 英里(160 公里)里程内完成。自校准完成前,如果尝试启用 Autopilot 自动辅助驾驶功能,将显示“当前无法使用 Autopilot 自动辅助驾驶功能”:尝试启用 Autopilot 自动辅助驾驶功能时,显示屏上会出现“正在校准摄像头,必须进行手动驾驶”。
