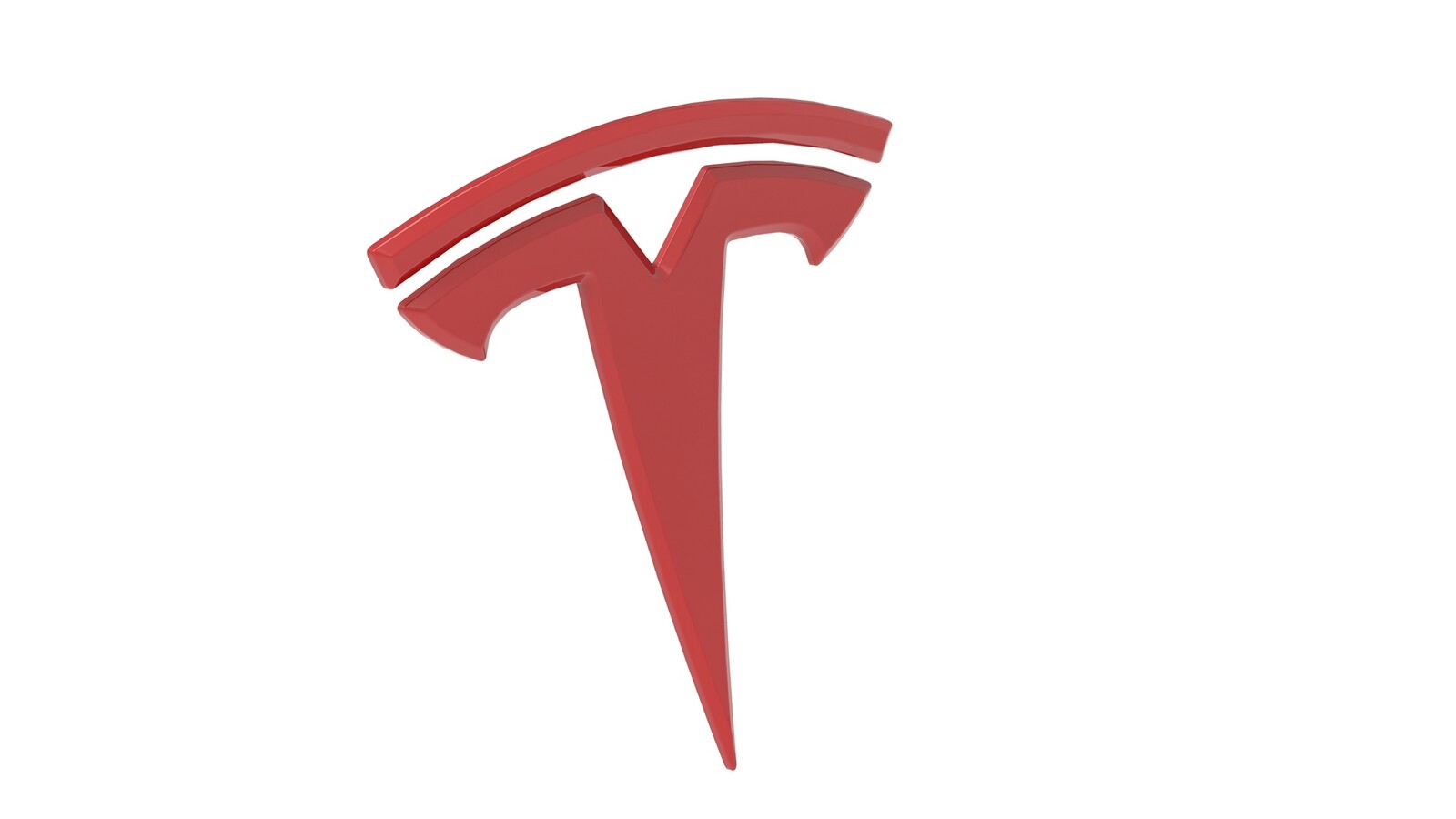

Tesla 徽标 - 后部(拆卸和更换)

校正代码 12050702 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 8 月 29 日:添加了“由于定位问题,后部徽标不可重复使用”的说明。
  • 1453028-00-A 徽标拆卸套件
  • 1593940-00-A 后部徽标固定装置,Model Y
Informational PurposesAn informational icon, calling your attention
由于定位问题,徽标不可重复使用。无论出于什么原因拆下徽标,均须换装一个新徽标。

拆卸

  1. 准备徽标拆卸工具和大约 60 厘米长的单丝线。
  2. 抬起后备箱盖,放置徽标拆卸工具,使单丝线在后部 Tesla 徽标的一角下方切割。
  3. 以拉锯的方式移动徽标拆卸工具,将后部 Tesla 徽标从后备箱盖上拆下。
  4. 使用异丙醇 (IPA) 湿巾清洁后备箱盖表面残留的所有粘合剂和杂物。
    Informational PurposesAn informational icon, calling your attention
    清除粘合剂前,将定位销从箱盖上拆下。

安装

  1. 部分打开后备箱盖,以为后部徽标固定装置留出空间。

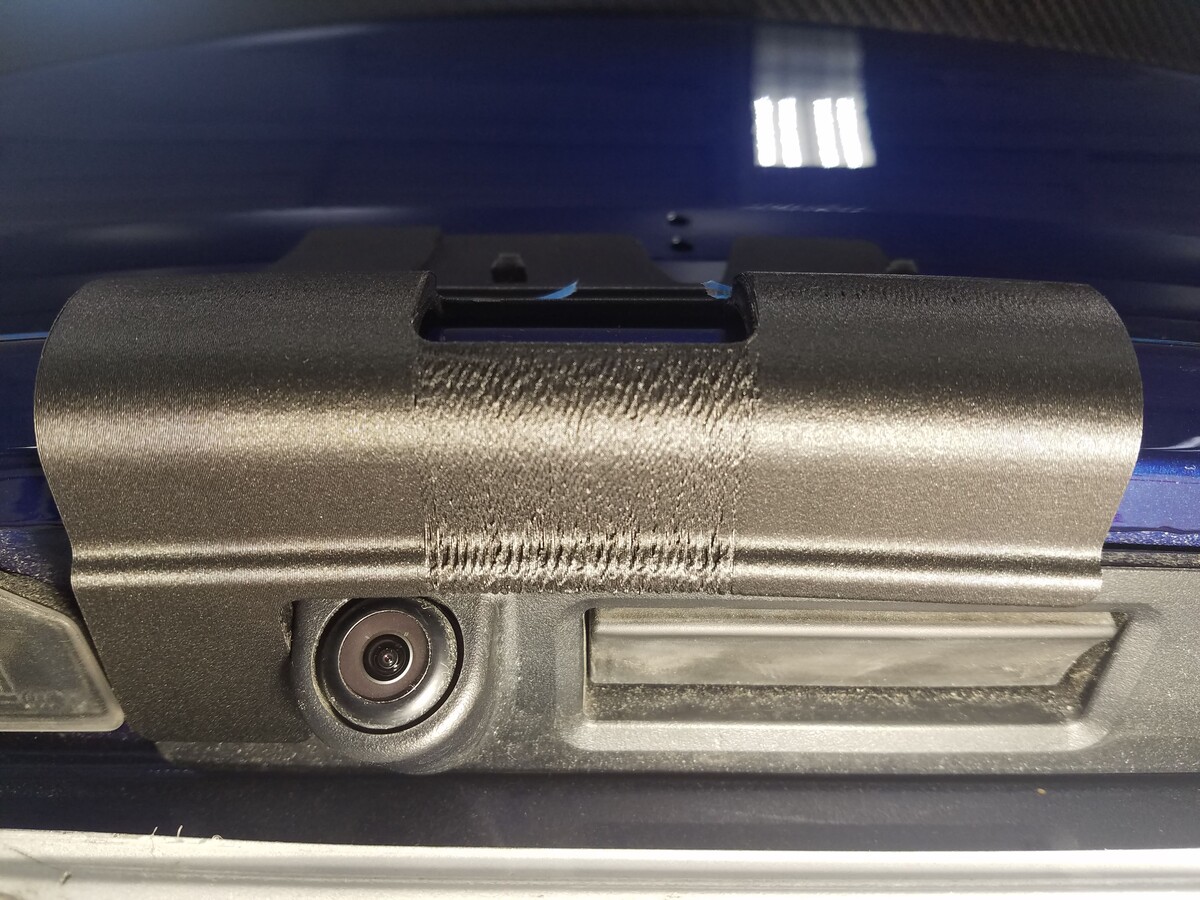

  2. 将后部徽标固定装置安装在后置摄像头上方、后备箱盖之上,然后用胶带将固定装置固定入位。
    Informational PurposesAn informational icon, calling your attention
    确保底部锁片与后置摄像头左侧对齐。使用夹具窗将掀背尾门边缘与夹具边缘对齐。
  3. 揭下后备箱徽标上的胶衬,将徽标保护膜上的定位孔与夹具上的定位销对齐,然后将徽标朝后备箱按压。
  4. 揭下徽标上的保护膜,然后将固定装置从后备箱盖上拆下。
  5. 将保护膜重新置于徽标上,使用滚压机浸透徽标,然后揭下保护膜。
  6. 使用异丙醇 (IPA) 湿巾清洁徽标和残留杂物。
    Informational PurposesAn informational icon, calling your attention
    确保徽标各边缘稳妥固定在后备箱盖表面上。
  7. 关闭后备箱盖。
