仪表板支架（拆卸和更换）
校正代码
14052102 1.92 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 3 月 29 日：修订了程序。
- 2024 年 1 月 29 日：重新组织了程序。
- 2024 年 7 月 30 日：添加了有关“如何处理不同版本仪表板支架之间更换问题”的信息。
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左右车窗除霜器风管固定到仪表板支架的螺栓（2 个） |
 2.3 Nm (1.7 lbs-ft) |
|
重复使用 |
拆卸
- 拆下仪表板支架。请参阅仪表板支架（拆卸和安装）。
- 拆下副驾位气囊。请参阅气囊 - 副驾位（拆卸和安装）。
-

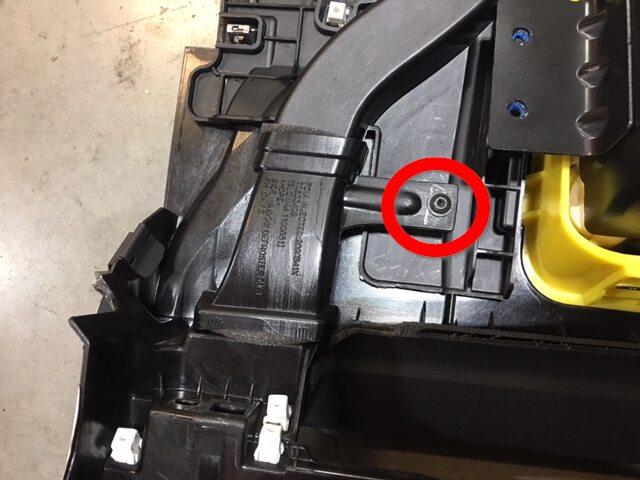

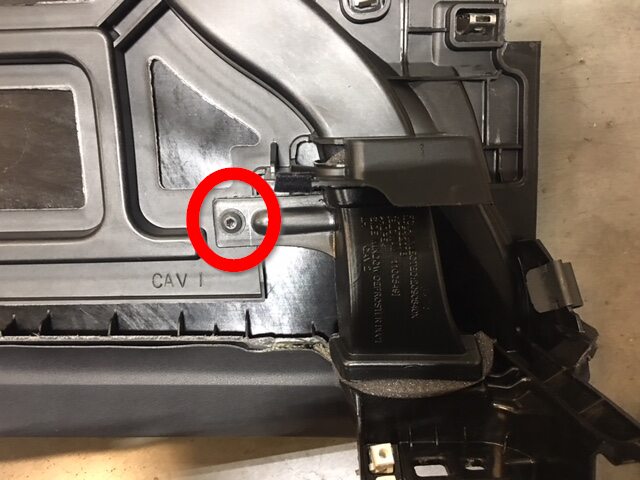

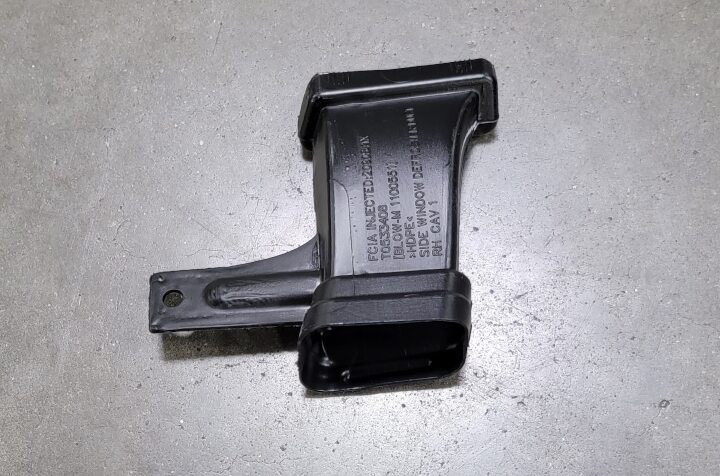

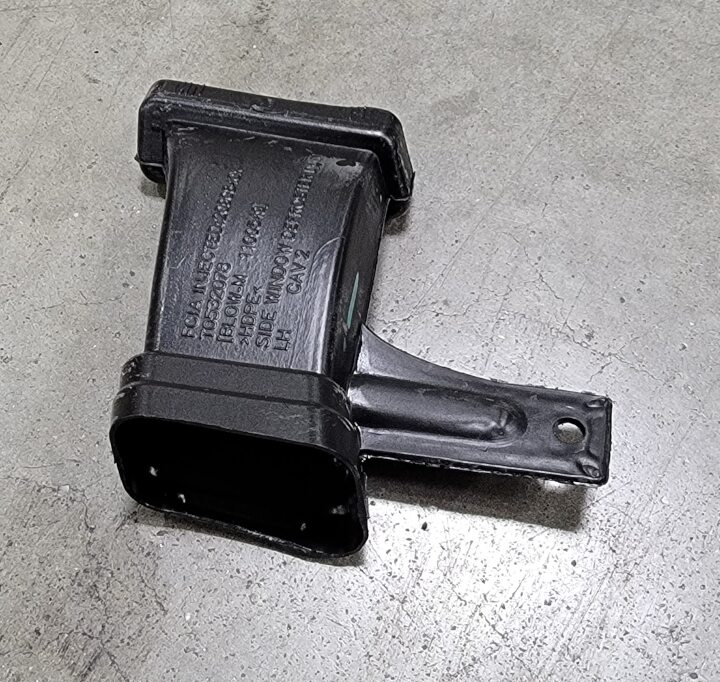

拆下将左右车窗除霜器风管固定到仪表板支架的螺栓（2 个），然后取下风管。
提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
-
拆下左右除霜盖板。请参阅除霜盖板 - 仪表板 - LH（拆卸和更换）。
注左侧 4 个锁片，右侧 5 个锁片。
安装
-

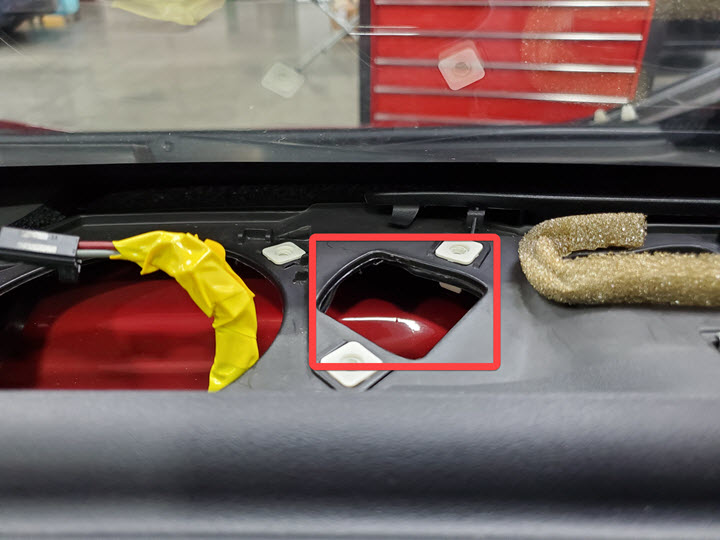

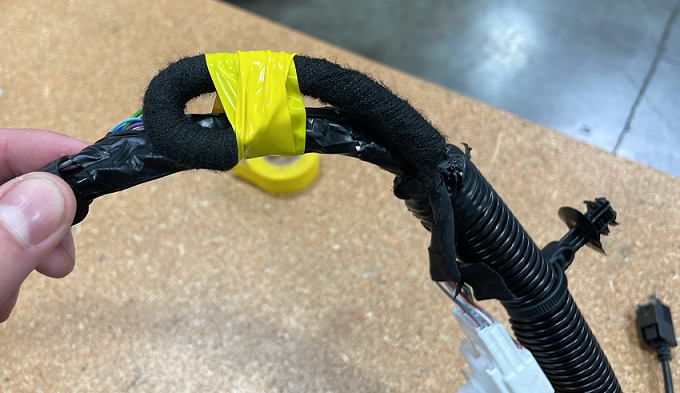

如果新仪表板支架上没有高频扬声器孔，则必须先将高频扬声器连接器粘回到线束上，然后再安装更换用仪表板支架。
警告切勿为了改装高频扬声器而在新仪表板支架上切孔。警告未能粘回现有的高频扬声器连接器可能导致 NVH 问题。注使用黑色胶带。图片中的黄色胶带仅作展示用。
-

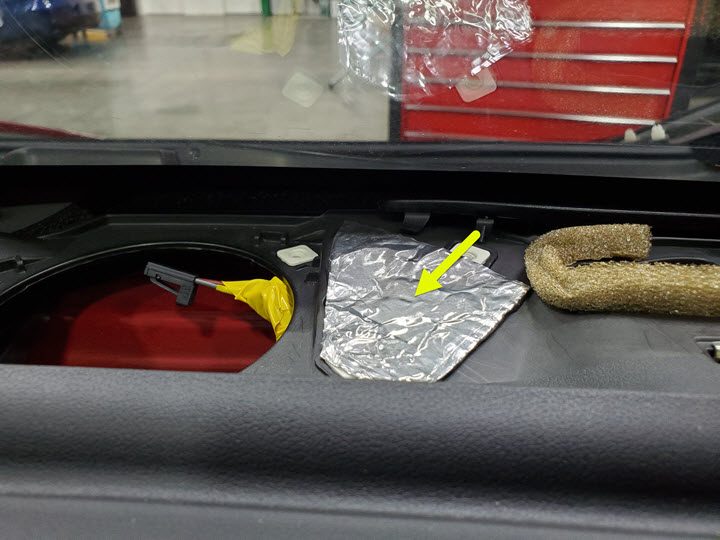

如果新的仪表板支架带高频扬声器孔，但是被更换的仪表板支架不带，则需先将高频扬声器孔遮住，再安装更换用仪表板支架。

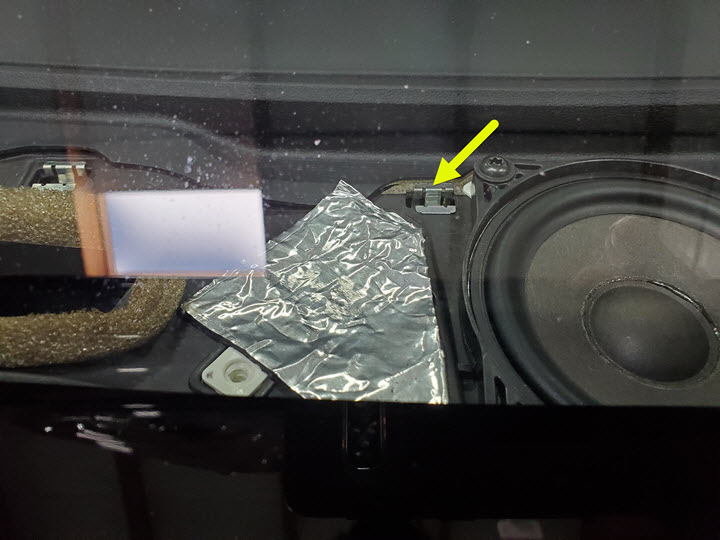

注剪一条丁基橡胶带，将孔遮住。确保丁基橡胶带未覆盖仪表板卡子或接触到扬声器外围。
-
安装左右除霜盖板。请参阅除霜盖板 - 仪表板 - LH（拆卸和更换）。
注左侧 4 个锁片，右侧 5 个锁片。
-
安装将左右车窗除霜器风管固定到仪表板支架的螺栓（2 个）。2.3 Nm (1.7 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T20 套筒
- 2 英寸加长件
- 棘轮/扭矩扳手
- 安装副驾位气囊。请参阅气囊 - 副驾位（拆卸和安装）。
- 安装仪表板支架。请参阅仪表板支架（拆卸和安装）。
