可调顶部环（拆卸和更换）

校正代码 20051002 0.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 可调顶部环（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将上部 D 型环固定到可调顶部环的螺纹胶螺栓
30 Nm (22.1 lbs-ft)
  • 梅花 T50 套筒
  • 3/8 英寸标准棘轮
  • 3/8 英寸回旋头扭矩扳手（仅适用于安装程序）
  • 3 英寸加长件
更换
将可调顶部环固定到 B 柱的螺栓
20 Nm (14.7 lbs-ft)
  • 梅花 T47 套筒
  • 3/8 英寸标准棘轮
  • 3/8 英寸回旋头扭矩扳手（仅适用于安装程序）
更换

拆卸

  1. 打开两个 LH 车门，降下两个 LH 车窗。
  2. 将 LH 前排座椅移至最前端。
  3. 松开将 B 柱 LH 上部饰板固定到车辆的夹子。
    提示： 首先松开 B 柱 LH 上部饰板底部的夹子，然后松开饰板顶部的夹子。
  4. 将 B 柱 LH 上部饰板置于一旁。

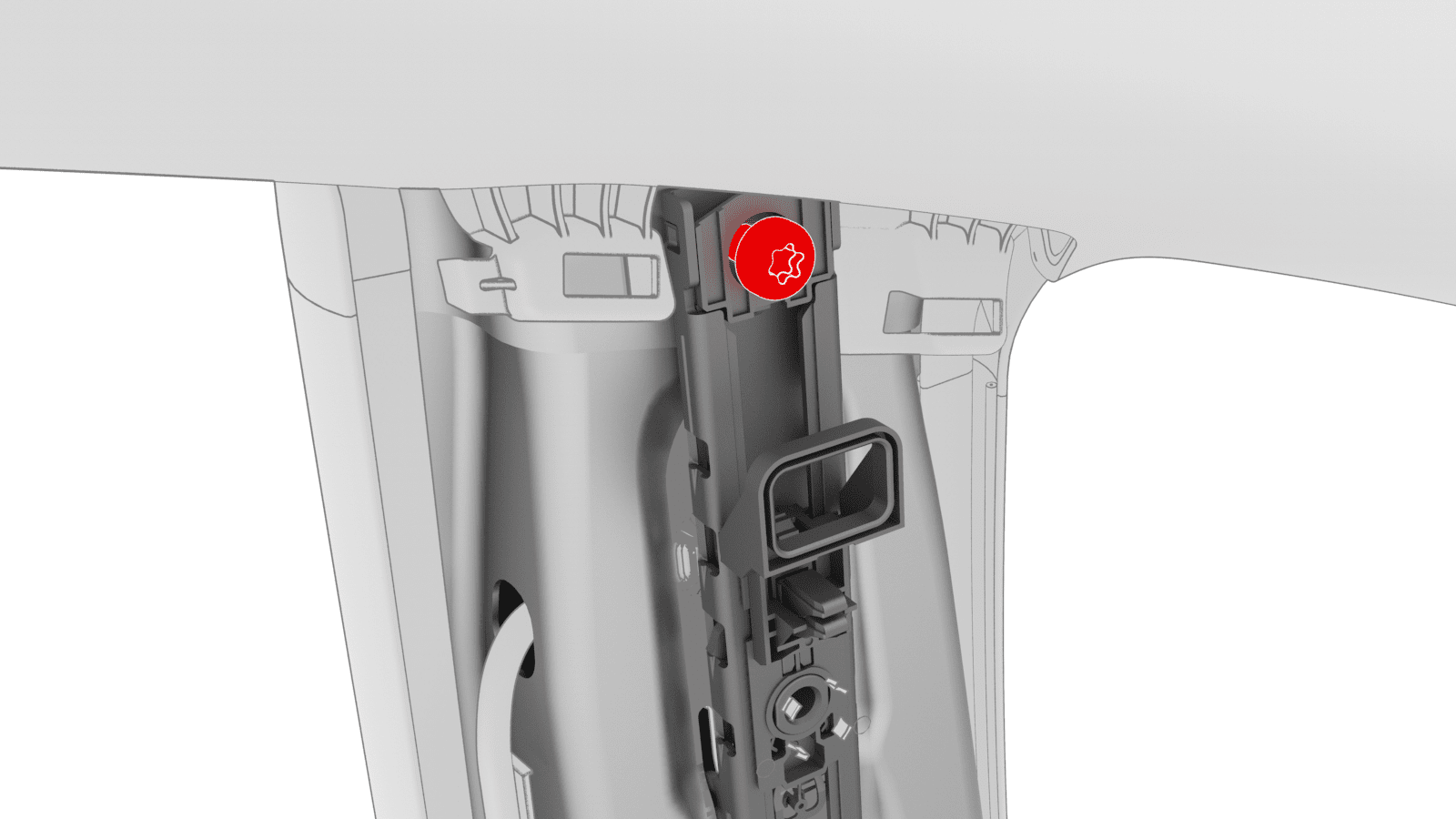

  5. 拆下并弃用将上部 D 型环固定到 B 柱的耐落螺栓。
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸回旋头扭矩扳手（仅适用于安装程序）
    • 3 英寸加长件
  6. 拆下将可调顶部环固定到 B 柱的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注

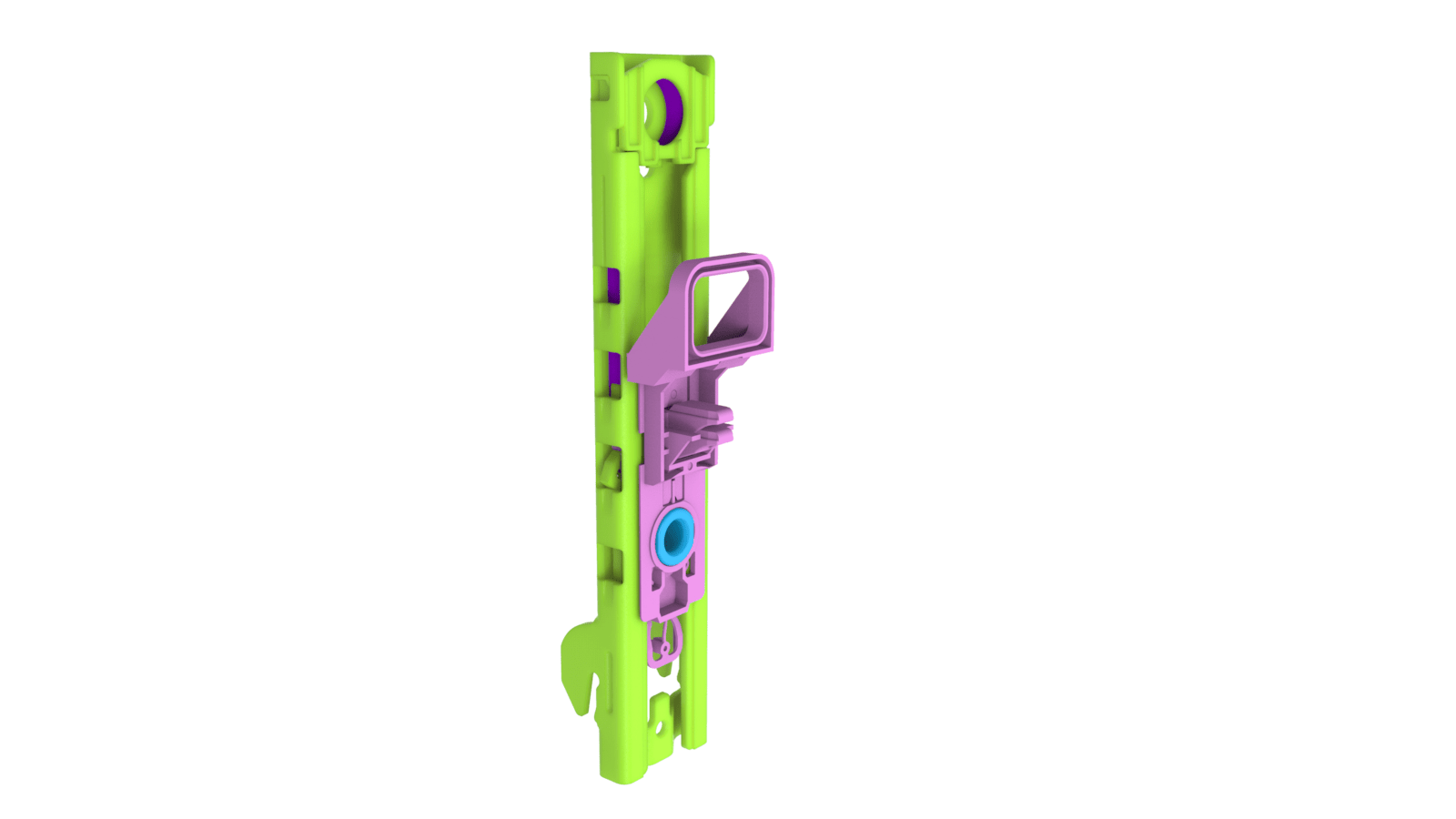

    耐落螺栓与可调顶部环永久相连。
    提示： 推荐使用以下工具：
    • 梅花 T47 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸回旋头扭矩扳手（仅适用于安装程序）

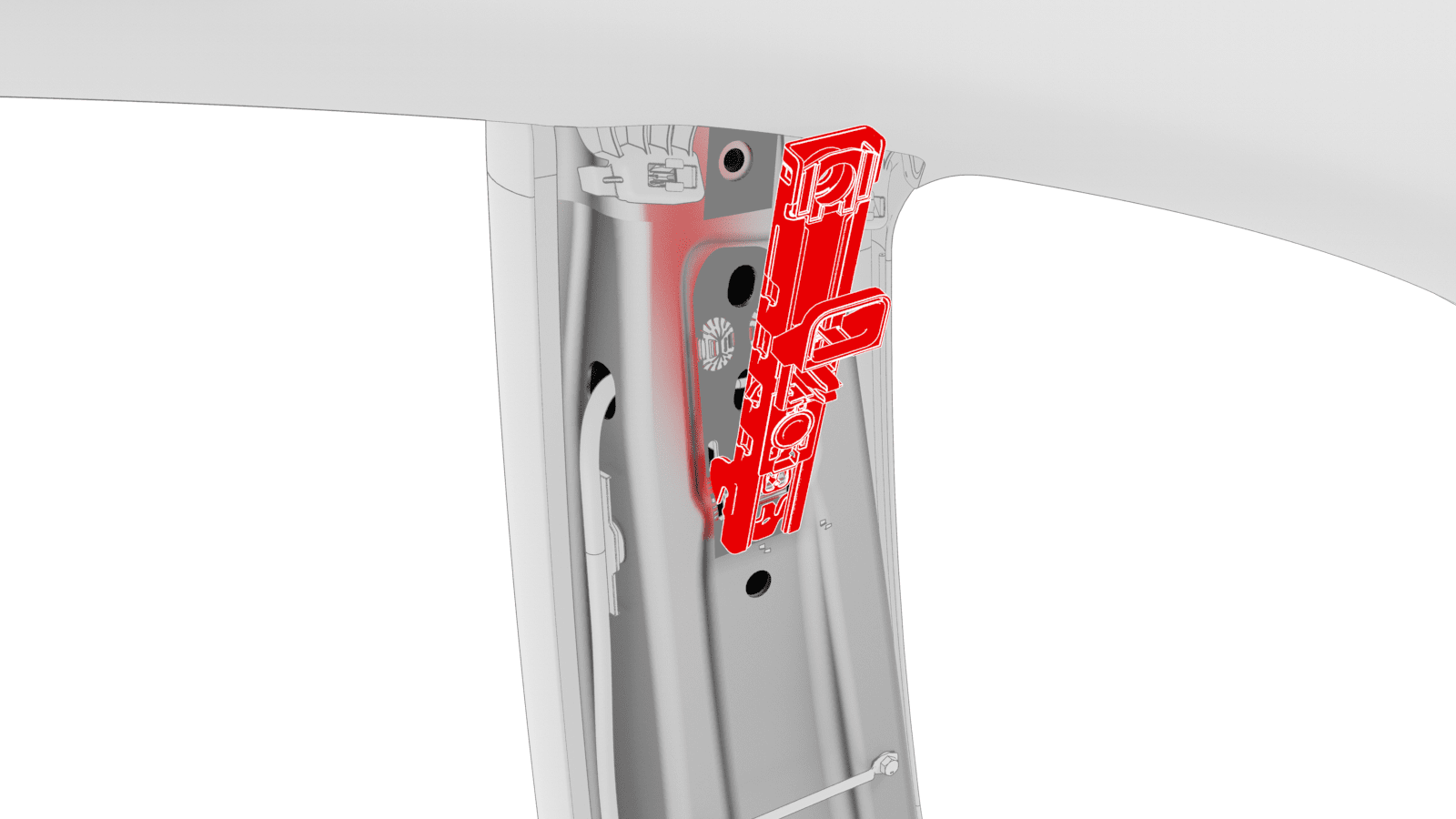

  7. 将可调顶部环的顶部拉离 B 柱，然后向上滑，从车上拆下可调顶部环。

安装

  1. 将可调顶部环置于 B 柱上，然后安装将可调顶部环固定到 B 柱的新耐落螺栓。
    20 Nm (14.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T47 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸回旋头扭矩扳手（仅适用于安装程序）
  2. 安装将上部 D 型环固定到 B 柱的新耐落螺栓。
    30 Nm (22.1 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T50 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸回旋头扭矩扳手（仅适用于安装程序）
    • 3 英寸加长件
  3. 降下可调顶部环，将其与 LH 上部 B 柱饰板对齐。
  4. 将 LH 上部 B 柱饰板的顶部插入至顶篷下方，使各个夹子对齐，然后按压饰板的底部至所有夹子完全卡住。
    Informational PurposesAn informational icon, calling your attention
    注
    确保车门橡胶密封件完全覆盖住饰件。
