制动片套件 - 后(基础版制动器)(拆卸和更换)

校正代码 33010802 0.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1134520-00-A 电子驻车制动 (EPB) 手动释放套件
  • 1129348-00-A XP-10 电源,XP-10
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
  • 2024 年 5 月 28 日:更新了参考和注意事项。
  • 2023 年 6 月 15 日:添加了完整程序概览视频,仅作为补充材料。
Informational PurposesAn informational icon, calling your attention
有关详细的制动规格,请参阅制动器

扭矩规格

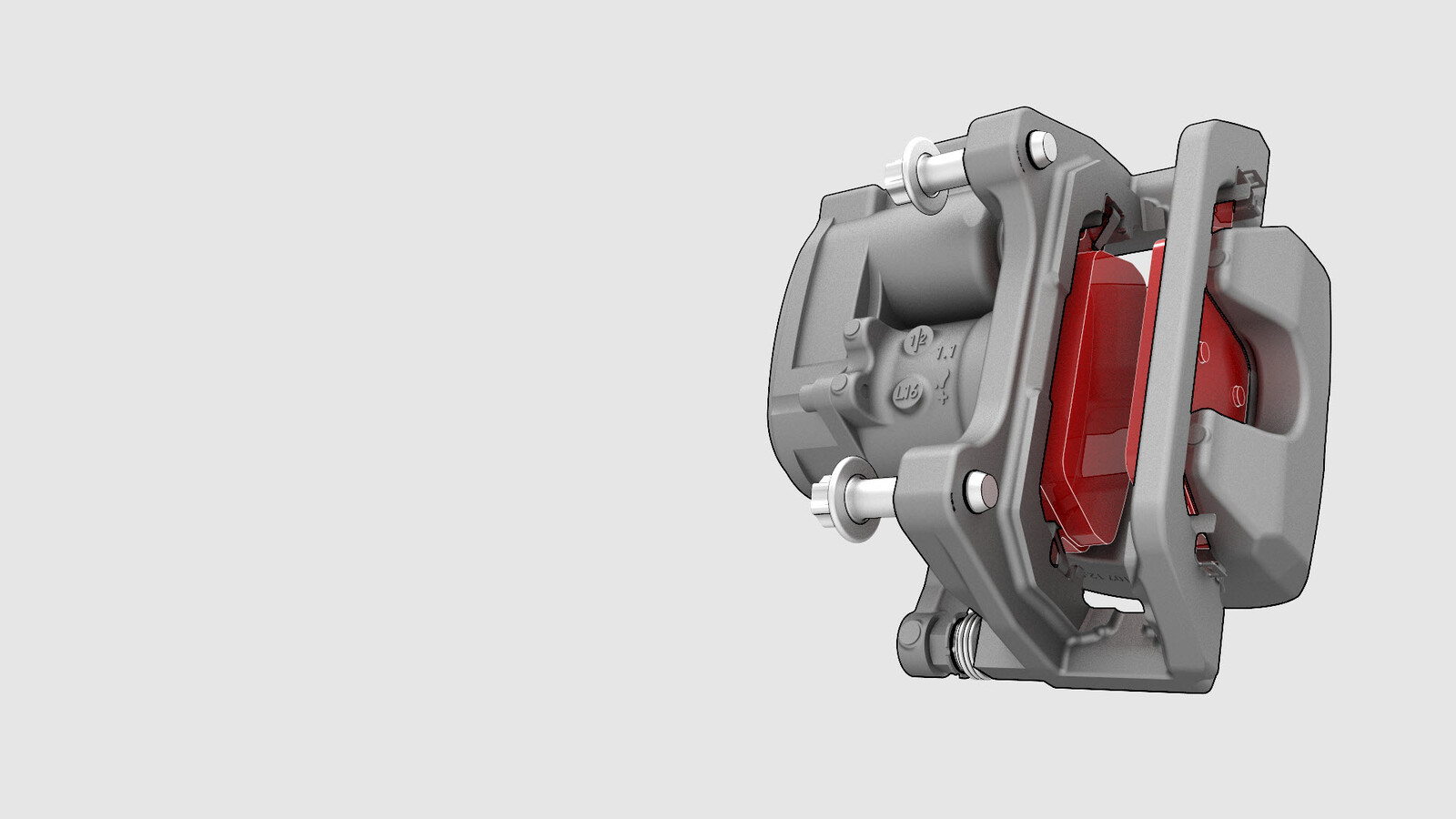

表 1. 扭矩规格制动片套件 - 后(基础版制动器)(拆卸和更换)
描述 扭矩值 重复使用/更换 备注

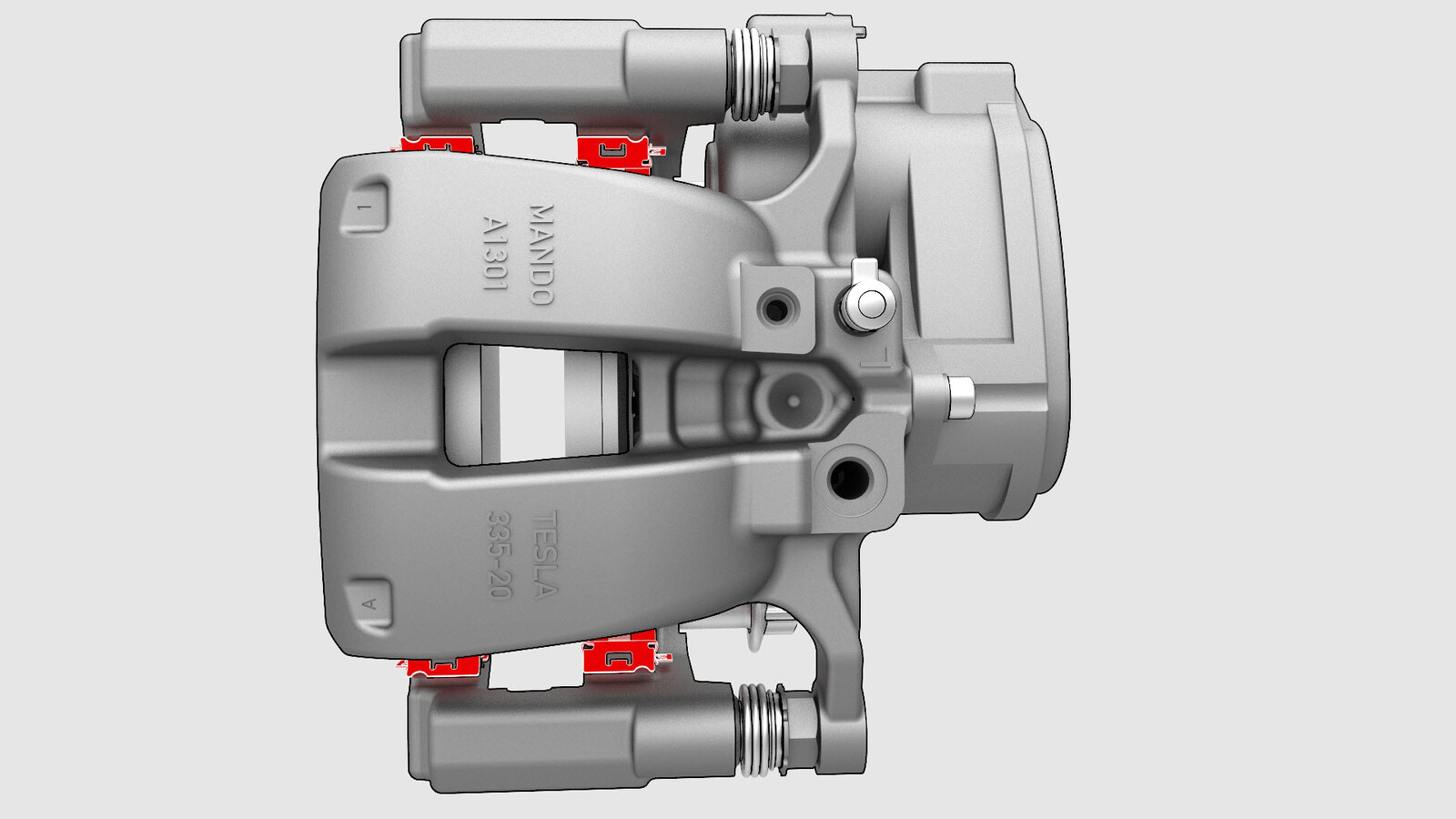

左后制动钳至左后制动钳支架
26.5 Nm (19.5 lbs-ft)
  • 14 毫米套筒
重复使用
将左后电子驻车制动 (EPB) 线束支架固定到左后制动钳的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重复使用

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 打开左前车门,完全降下左前车窗。
  3. 将吸收材料放在制动助力器和储液罐区域下方。
  4. 拆下左后轮毂。请参阅轮毂总成(拆卸和安装)
  5. 将车辆置于电子驻车制动 (EPB) 维护模式。请参阅驻车制动 - 钳 - 后 - LH(释放)

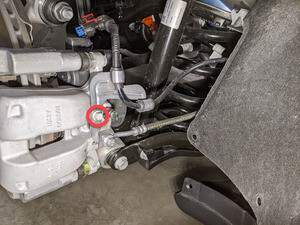

  6. 拆卸将左后电子驻车制动 (EPB) 线束支架固定到左后制动钳的螺栓。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件

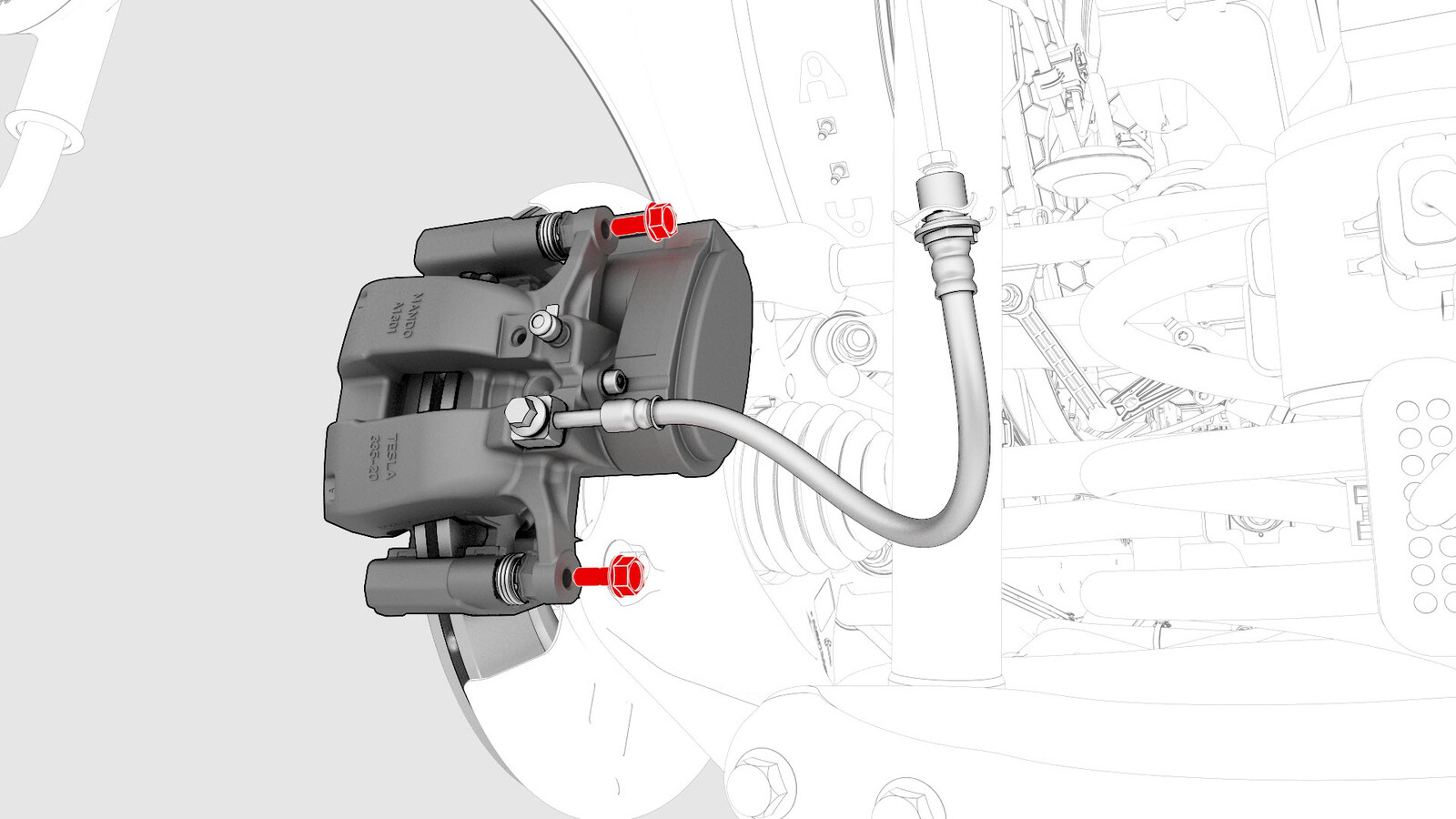

  7. 拆卸将左后制动钳固定到左后制动钳支架的螺栓。
    提示: 推荐使用以下工具:
    • 14 毫米套筒
  8. 使用卡钳扩张器将活塞手动推回卡钳。
  9. 使用制动钳 S 型挂钩将 LH 后制动钳挂在车身上。

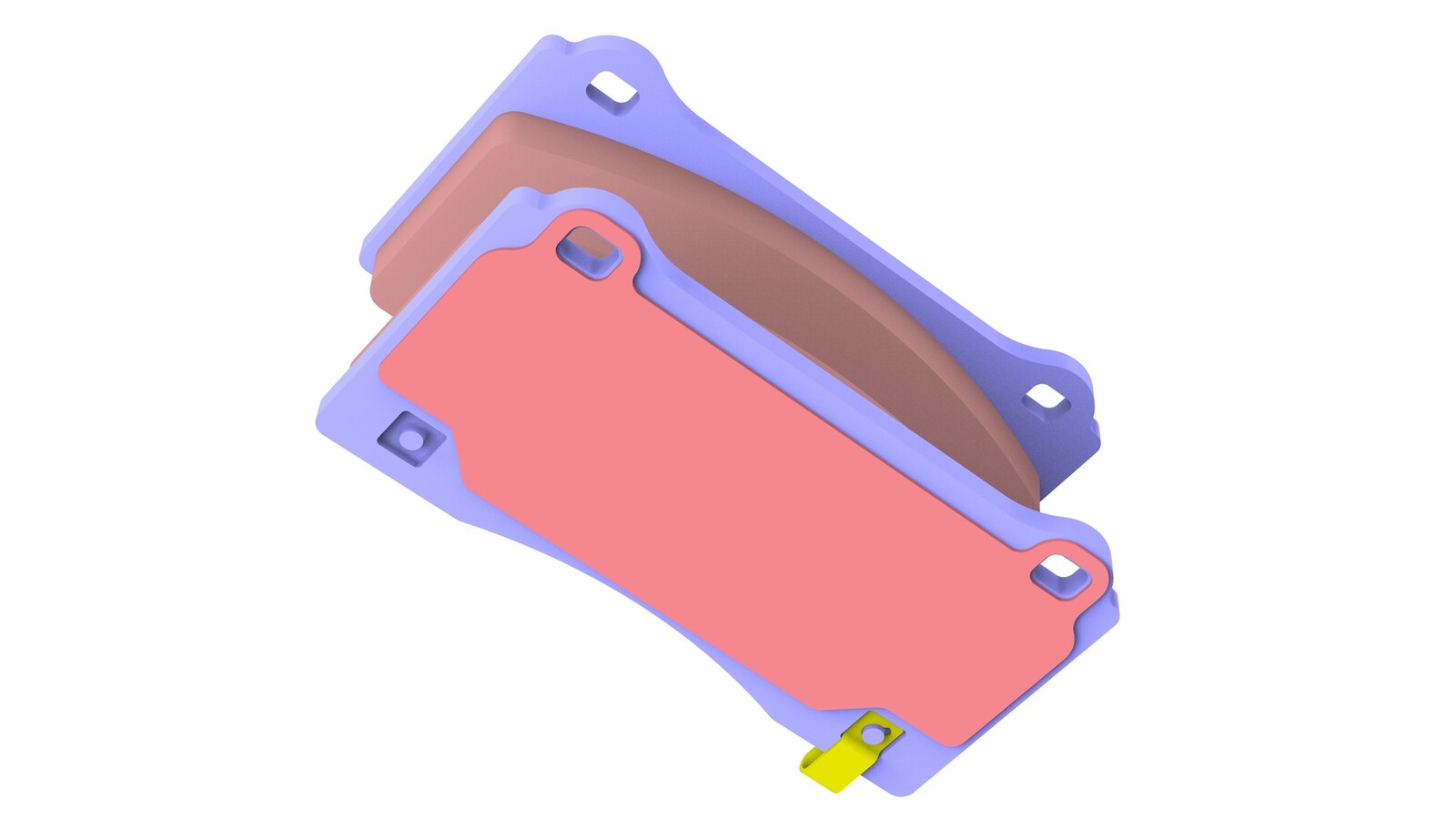

  10. 从 LH 后制动钳支架上拆下制动片。
  11. 将制动钳相接面卡子从左后制动钳支架上拆下。
  12. 重复第 1 步至第 10 步,以拆下右后制动片。

安装

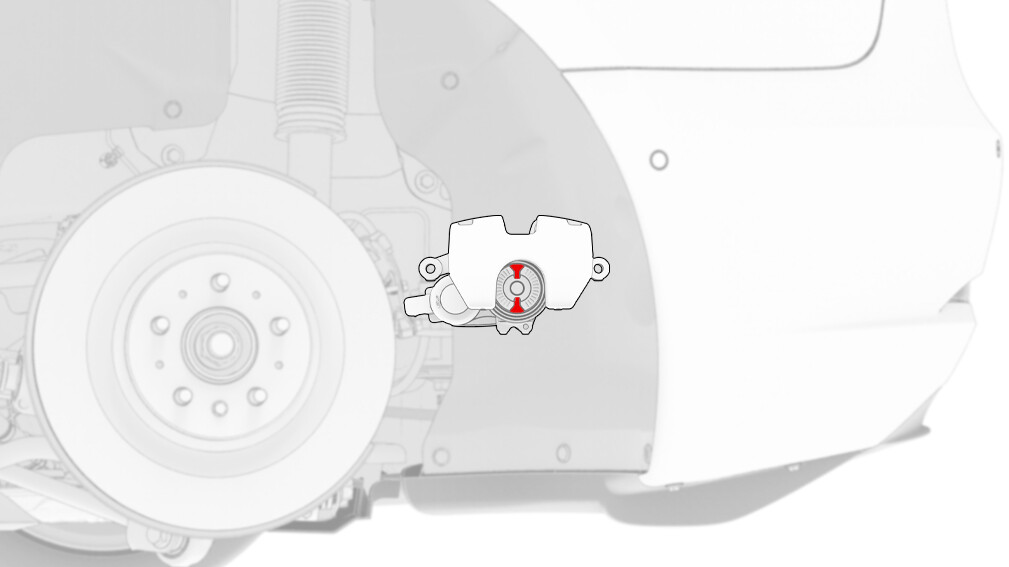

  1. 使用尖嘴钳确保后制动钳活塞表面凹槽位于 12 点钟和 6 点钟方向。
  2. 安装制动钳相接面夹子。
  3. 向相接面夹子上均匀涂抹一层 Silaramic 润滑剂。
  4. 将制动片安装到 LH 后制动钳支架上。
    提示: 安装期间,将制动片压向制动盘。
    Informational PurposesAn informational icon, calling your attention
    如果需要更多空间,利用卡钳扩张器工具将卡钳活塞推回到卡钳中。
  5. 安装将 LH 后制动钳固定到 LH 后制动钳支架的螺栓。
    26.5 Nm (19.5 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为保护挠性制动软管不受损坏,请确保制动软管可以向前弯曲,并且在车辆降下时不会与轮拱内衬接触。
    提示: 推荐使用以下工具:
    • 14 毫米套筒
  6. 安装将左后电子驻车制动 (EPB) 线束支架固定到左后制动钳的螺栓。
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  7. 安装左后轮毂。请参阅轮毂总成(拆卸和安装)
  8. 重复所有前述安装步骤,安装 RH 后制动片。
  9. 点击触摸屏上的驻车按钮,应用驻车制动。
  10. 踩下制动踏板,使制动片与制动盘接触,直至感受到制动踏板稳定有力。
  11. 如果需要,检查制动液液位并加满制动液储液罐。
  12. 执行道路测试,磨合制动片。请参阅制动片 - 磨合
    Informational PurposesAn informational icon, calling your attention
    确保制动踏板触感及性能正常。
    Informational PurposesAn informational icon, calling your attention
    将校正代码 33013000 作为一项单独的活动添加至到店保养 (SV)。
