冷却液泵 - 高压电池(后轮驱动)(拆卸和更换)

校正代码 18308502 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 8 月 6 日:将 O 型环润滑说明从使用 silaramic 润滑脂变更为使用硅基润滑剂。
  • 2024 年 4 月 25 日:更新了 UI 界面例行程序。
  • 2024 年 3 月 6 日:添加了通过 Toolbox 3 进行冷却液泵配置的例行程序。
  • 2023 年 11 月 16 日:将带加热泵款车辆的原有错误配图更换为正确配图。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆下清洗器加注口,请参阅加注口 - 储液罐 - 挡风玻璃清洗器(左侧驾驶)(拆卸和更换)
  4. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
  5. 拆下高效分子空气 (HEPA) 风管。请参阅风管 - 高效分子空气 (HEPA)(拆卸和更换)
  6. 启用“维护模式”。请参阅维护模式
  7. 解锁车辆网关。请参阅网关(解锁)
  8. 在触摸屏上,点击Service Mode > Thermal > Coolant System > Coolant Fill/Drain,选择Run,然后等待例行程序完成。
  9. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  10. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)

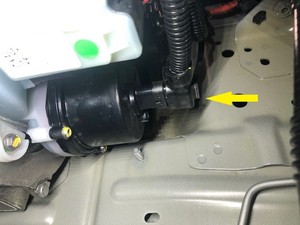

  11. 松开连接器锁,然后高压电池冷却液泵连接器的电气线束连接。
    Informational PurposesAn informational icon, calling your attention
    拉动红色锁片以松开连接器锁,然后拉动连接器以将其断开。
    提示: 如果要断开多个泵的连接,请在每个电气连接器上粘贴遮蔽胶带,并在胶带上标明泵的位置。
  12. 将冷却液排放容器放置在电池冷却液泵下方。
  13. 拆下将高压电池冷却液泵固定到超级歧管的螺栓,然后将冷却液泵从超级歧管上拆下。
    Informational PurposesAn informational icon, calling your attention
    务必随泵一起拆下内侧和外侧 O 型环。
    提示: 推荐使用以下工具:
    • T20 套筒
    • 2 英寸加长件

安装

  1. 拆下并弃置超级歧管上即将安装冷却液泵处的 O 型环;如有碎屑,也请清除。
  2. 确保新 O 型环安装到新冷却液泵上。
  3. 使用硅基润滑剂润滑 O 型环。
  4. 将冷却液泵出口置于向上位置,然后将冷却液泵插入超级歧管
  5. 确保冷却液泵完全就位于超级歧管中。
  6. 手动拧紧新的螺钉,将冷却液泵固定到超级歧管
  7. 以对角方式紧固冷却液泵螺钉。
    1.8 Nm (1.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    务必随泵一起拆下内侧和外侧 O 型环。
    提示: 推荐使用以下工具:
    • T20 套筒
    • 2 英寸加长件
  8. 将电气线束连接到冷却液泵连接器,然后接合连接器锁片
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果断开了多个泵的连接,请确保在此泵的位置重新连接正确的电气连接器。
  9. 取走车辆下方的冷却液排放容器。
  10. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)
  11. 执行冷却系统真空重新加注程序。请参阅冷却系统(真空重新加注)
  12. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  13. 解锁车辆网关。请参阅网关(解锁)
  14. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Stop Thermal Fill Drain,然后等待例行程序完成。
  15. 点击Coolant System > Run Coolant Pumps Identification > Run,例行程序完成后立即关闭页面。
  16. 点击Coolant System > Coolant Purge > Run,例行程序完成后立即关闭页面。
  17. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 “Max” 线处。
  18. 安装高效分子空气 (HEPA) 风管。请参阅风管 - 高效分子空气 (HEPA)(拆卸和更换)
  19. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)(拆卸和更换)
  20. 安装清洗器加注口,请参阅加注口 - 储液罐 - 挡风玻璃清洗器(左侧驾驶)(拆卸和更换)
  21. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  22. 将车辆驶离举升机。
  23. 退出“维护模式”。请参阅维护模式
  24. 升起左前车窗,关闭左前车门。
