校正代码 20056322 0.66 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

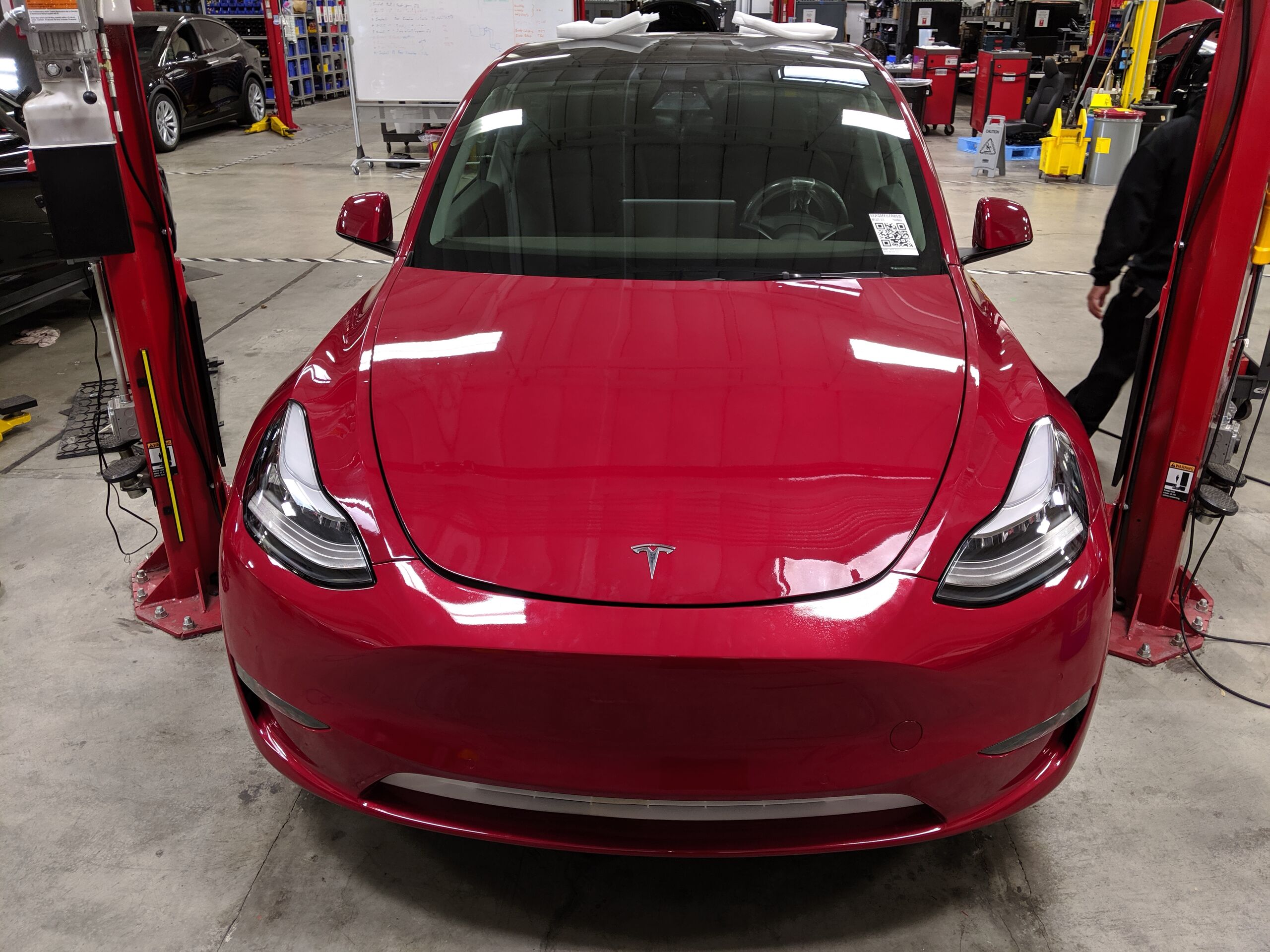

1. 打开右前和右后车门



2. 降下所有四个车窗

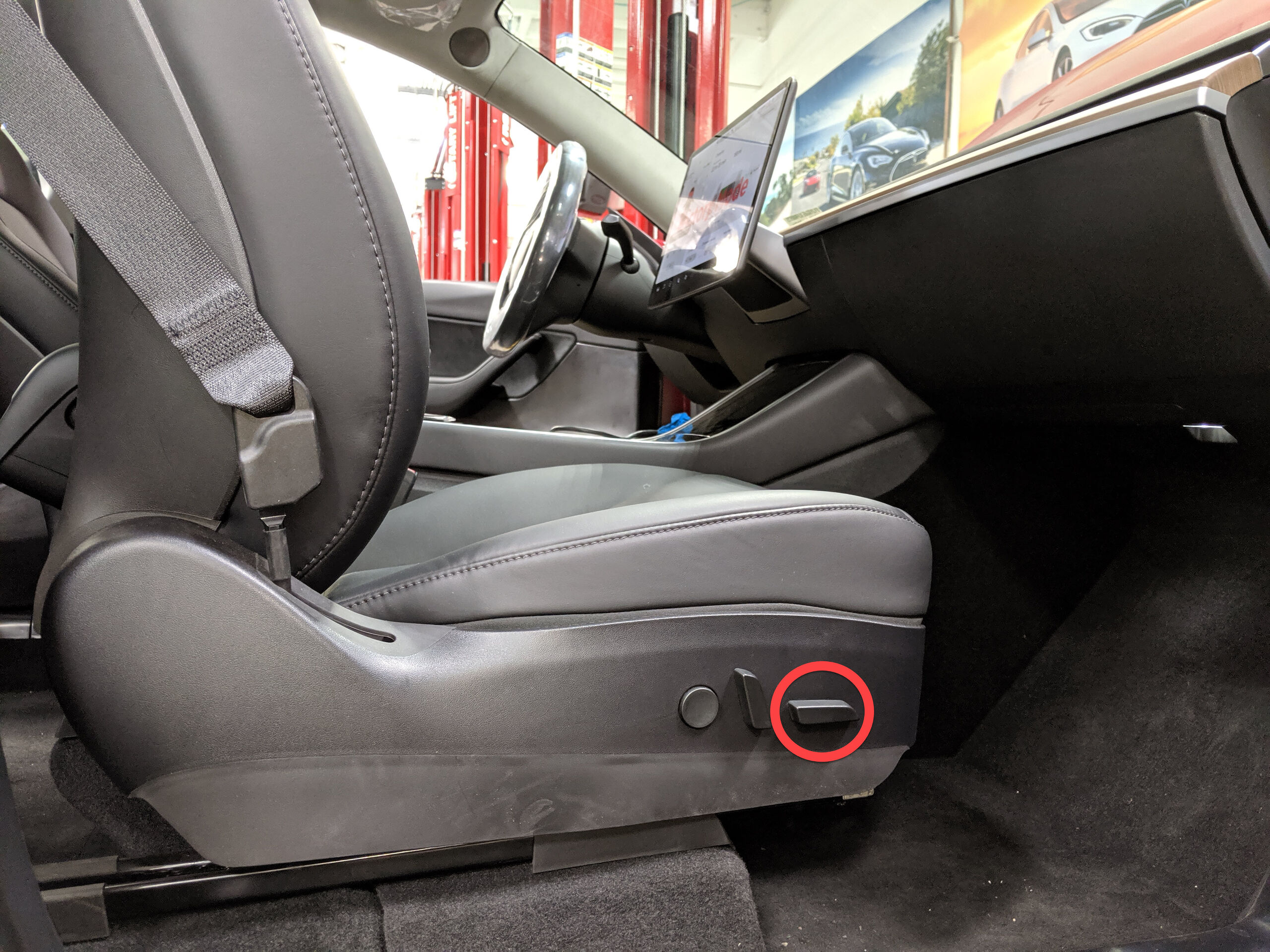

3. 前移左侧前座椅



4. 将右前座椅向前移动



5. 部分拆下左后车门密封条



6. 拆卸左侧 C 柱下部饰板（七座）
   注

   8 个卡子；后边缘卡在后备箱侧饰板上的凹槽中；从左后门槛饰板前部逐步向门槛饰板后部松开卡子

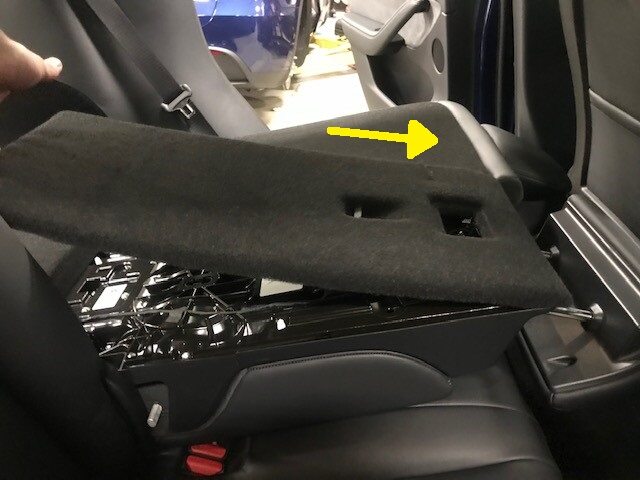

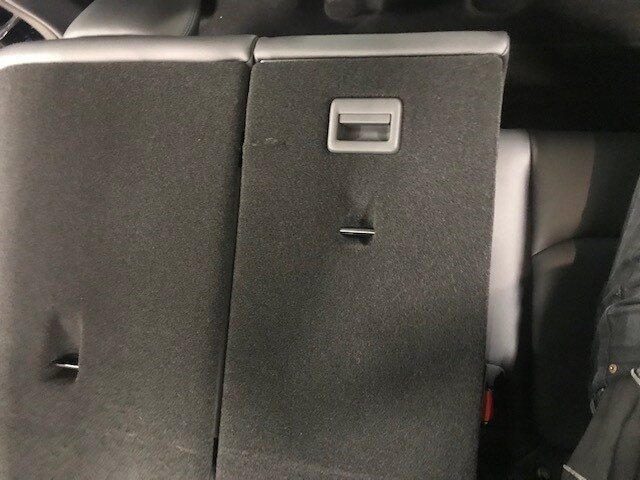

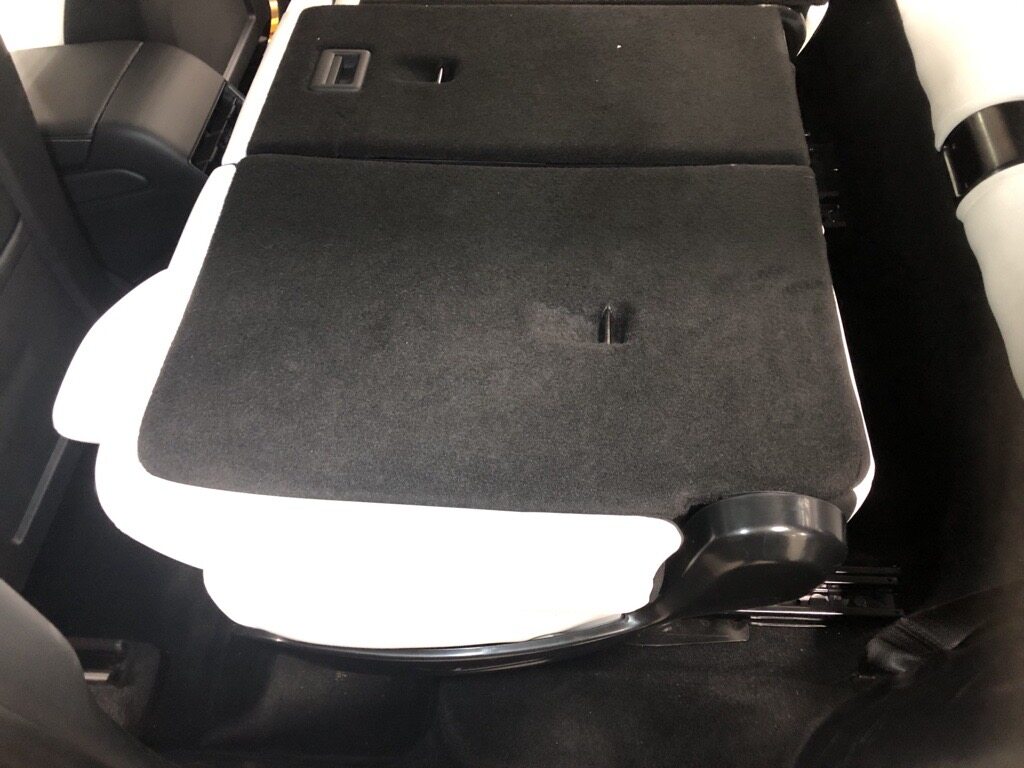

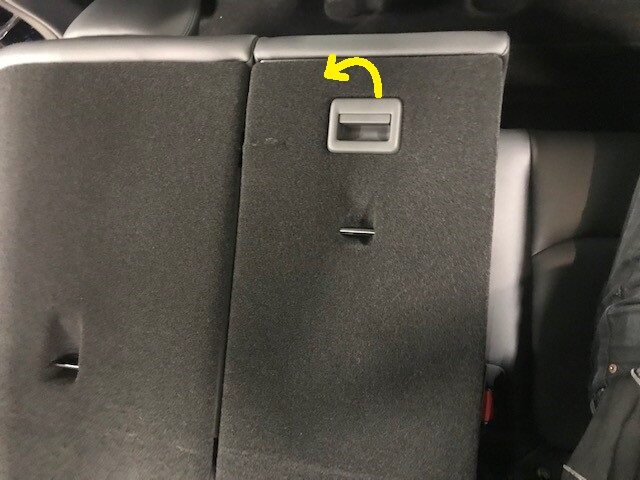

7. 放倒第二排 60 百分比座椅靠背总成
   注

   按下按钮，然后向前折叠





8. 断开第二排 60 百分比座椅连接器
   注

   1 个连接器

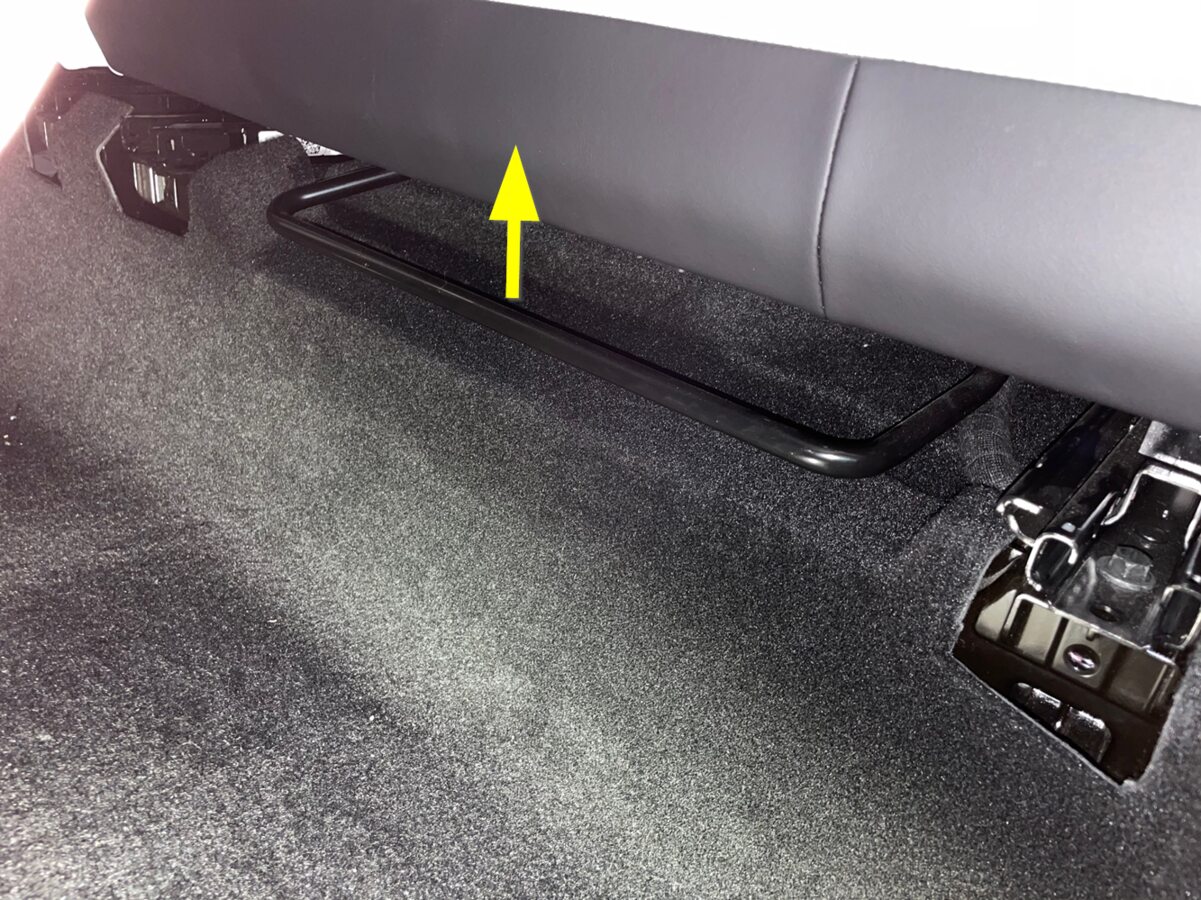

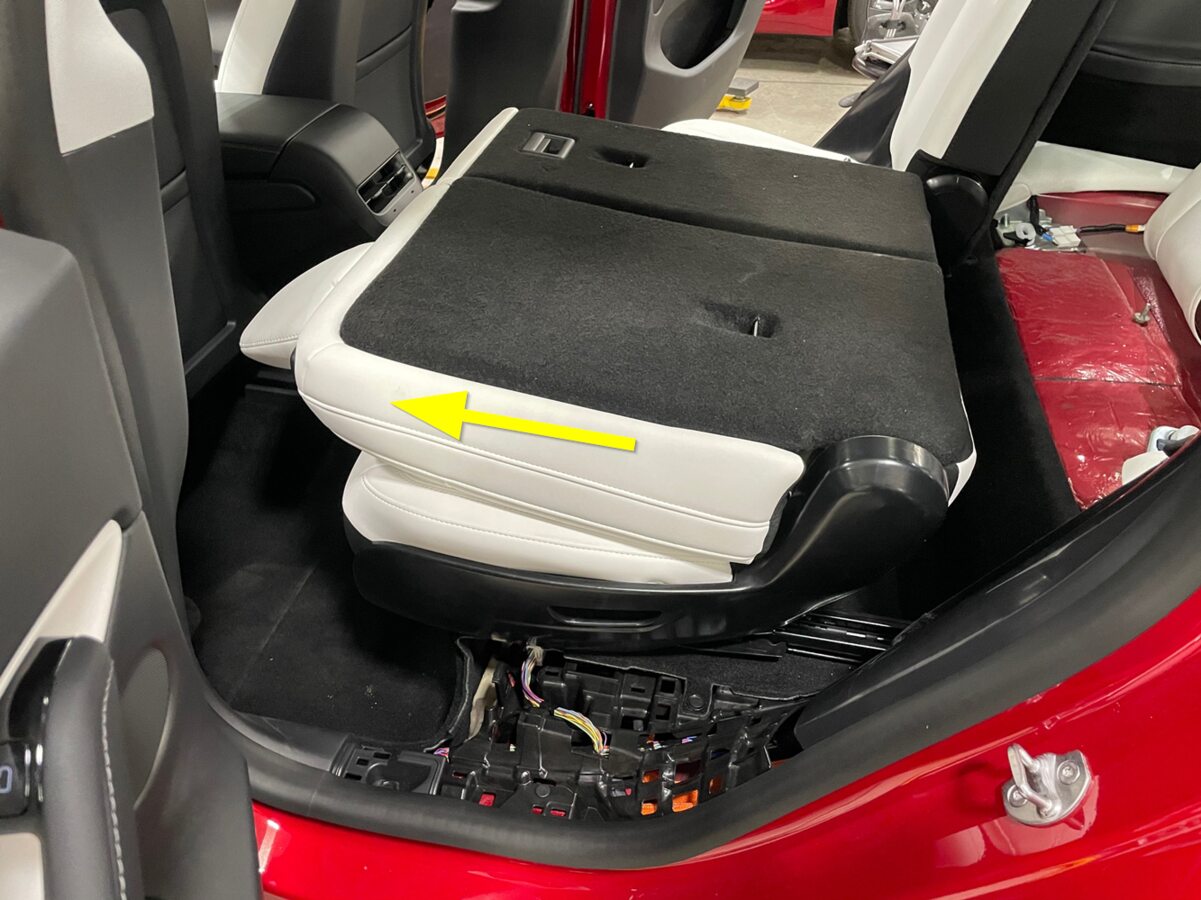

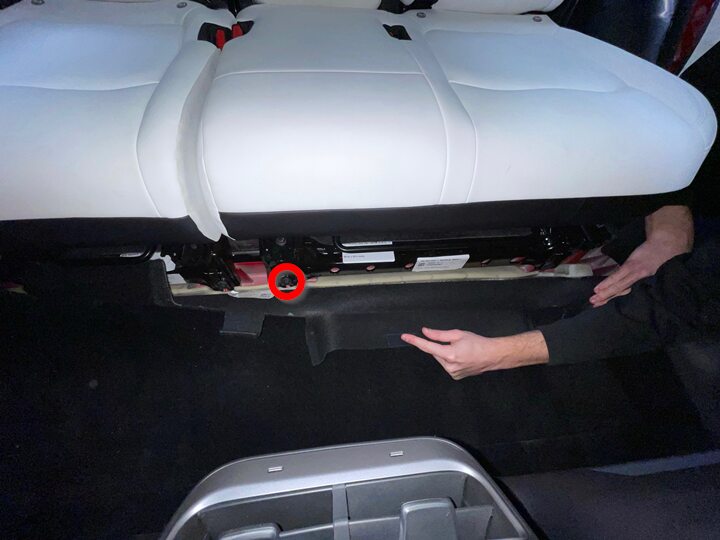

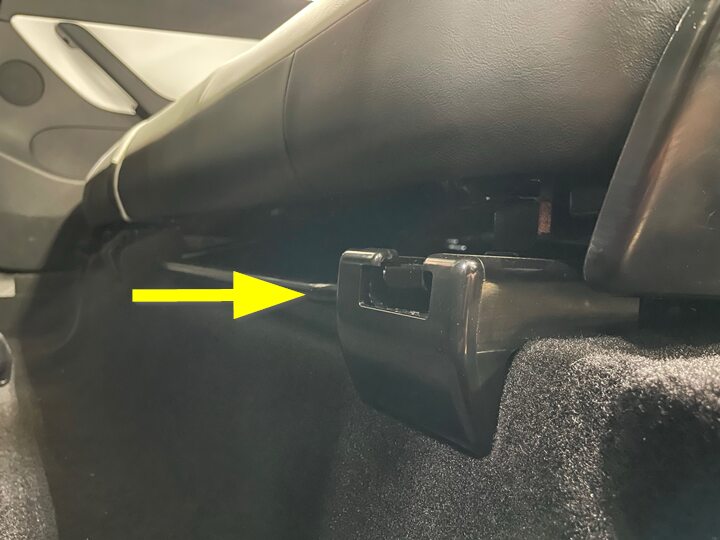

9. 使用毛巾杆将 60 百分比座椅向前移动
   注

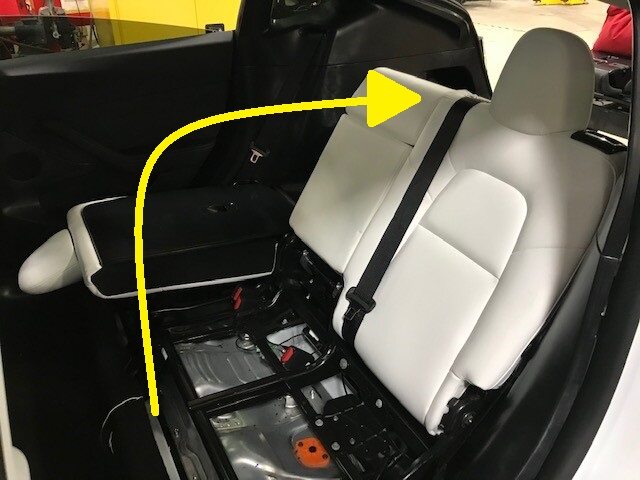

   一只手握住毛巾杆向上拉动，另一只手将座椅向前滑动

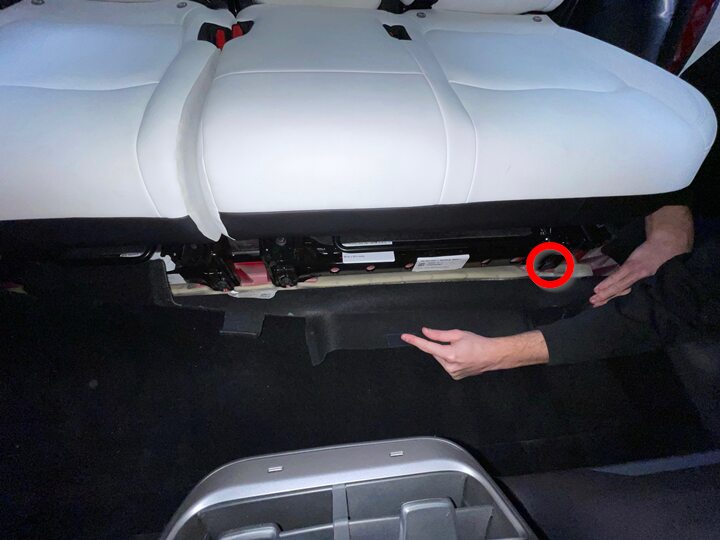

10. 拆卸 60 百分比座椅后部外侧滑轨紧固件
    注

    1 个螺纹胶螺栓，11 毫米，37 Nm；拆下后弃用

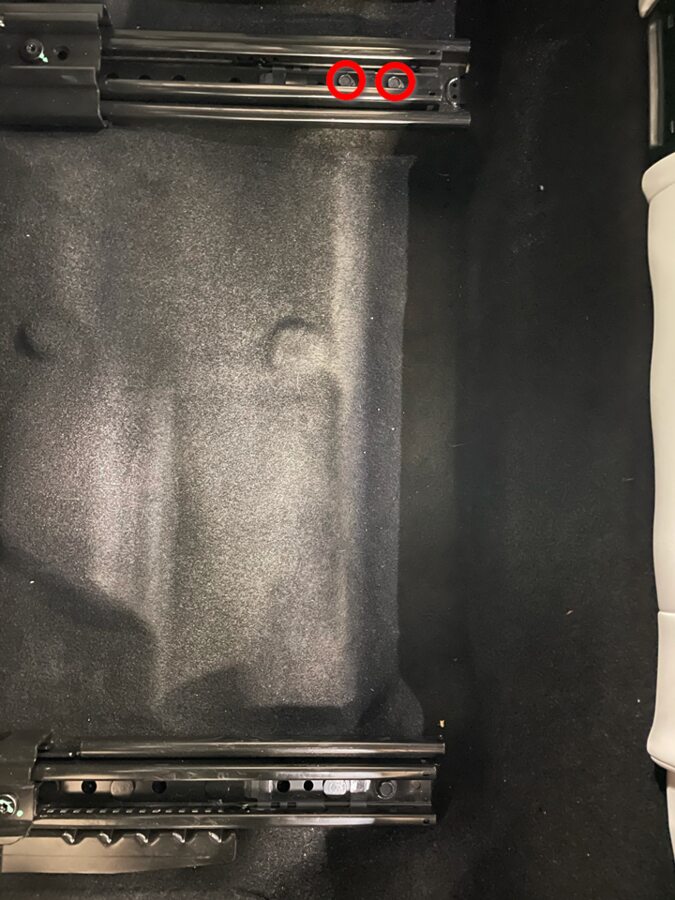

11. 拆卸 60 百分比座椅后部内侧滑轨紧固件
    注

    2 个螺纹胶螺栓，11 毫米，37 Nm；拆下后弃用



12. 使用毛巾杆将 60 百分比座椅移至最后端
    注

    一只手握住毛巾杆向上拉动，另一只手将座椅向前滑动

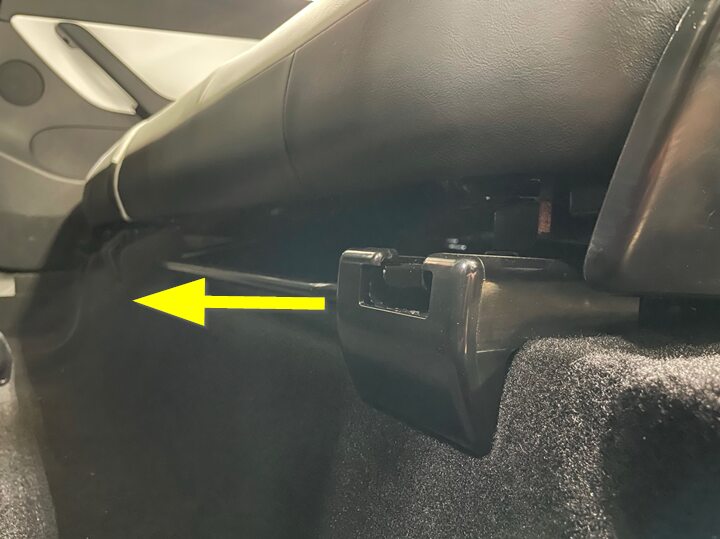

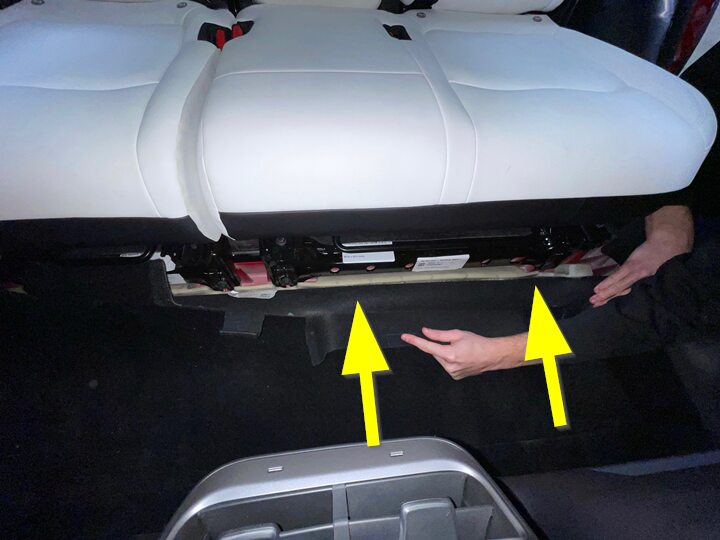

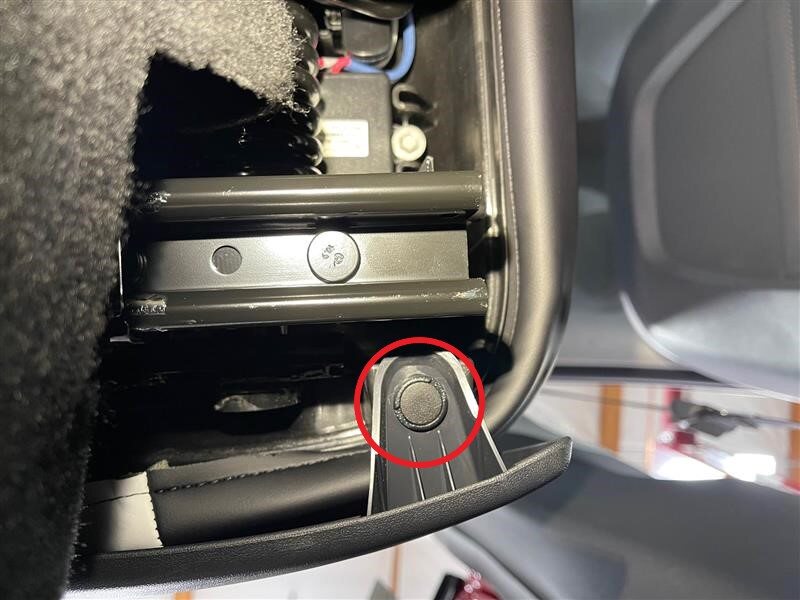

13. 拆卸 60 百分比座椅部外侧滑轨套
    注

    1 个卡子；将盖板向前滑动，以将其从 60 百分比座椅滑轨上松开







14. 拆卸第二排座椅中间滑轨套
    注

    2 个卡子；将盖板向前滑动，以将其从第二排座椅滑轨上松开

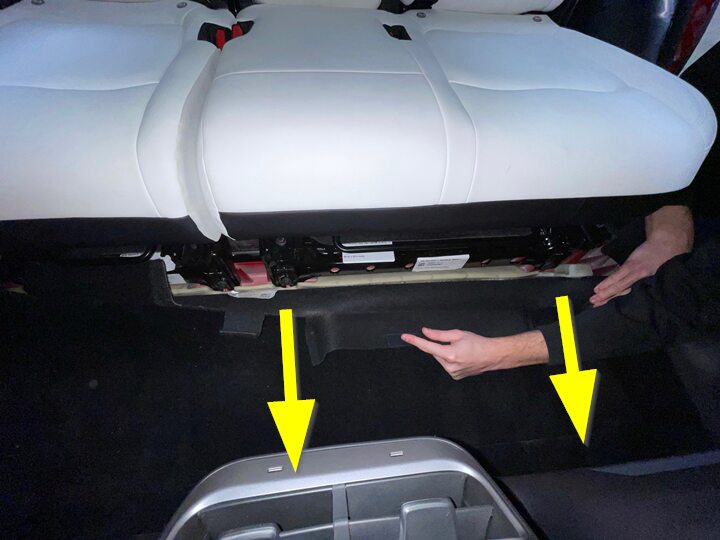

15. 从 60 百分比座椅上松开驾驶室地毯
    注

    将驾驶室地毯朝车辆前部拉动

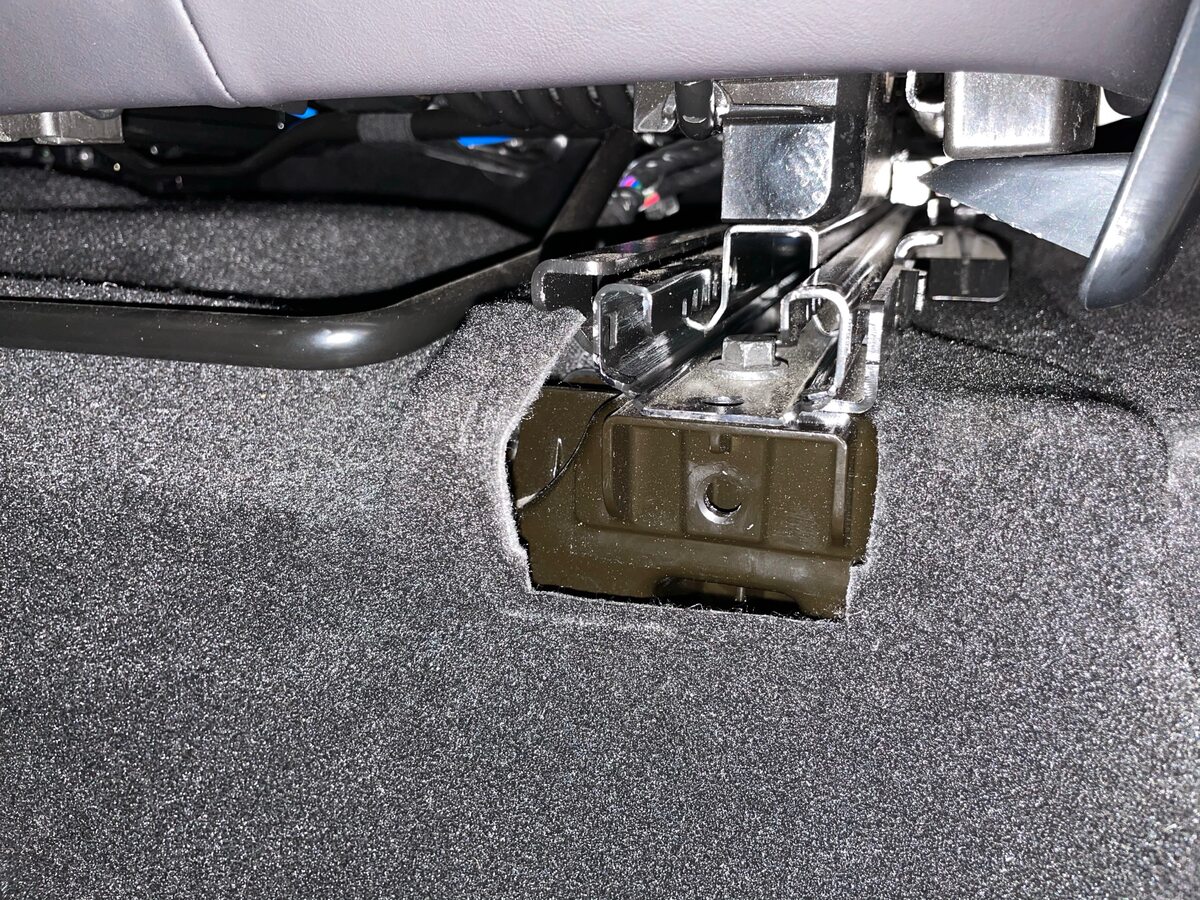

16. 拆卸 60 百分比座椅前部内侧滑轨紧固件
    注

    1 个螺栓，11 毫米，37 Nm；拆下后弃用



17. 拆卸第二排 60 百分比座椅框架前部外侧滑轨紧固件
    注

    1 个螺栓，11 毫米，37 Nm；拆下后弃用

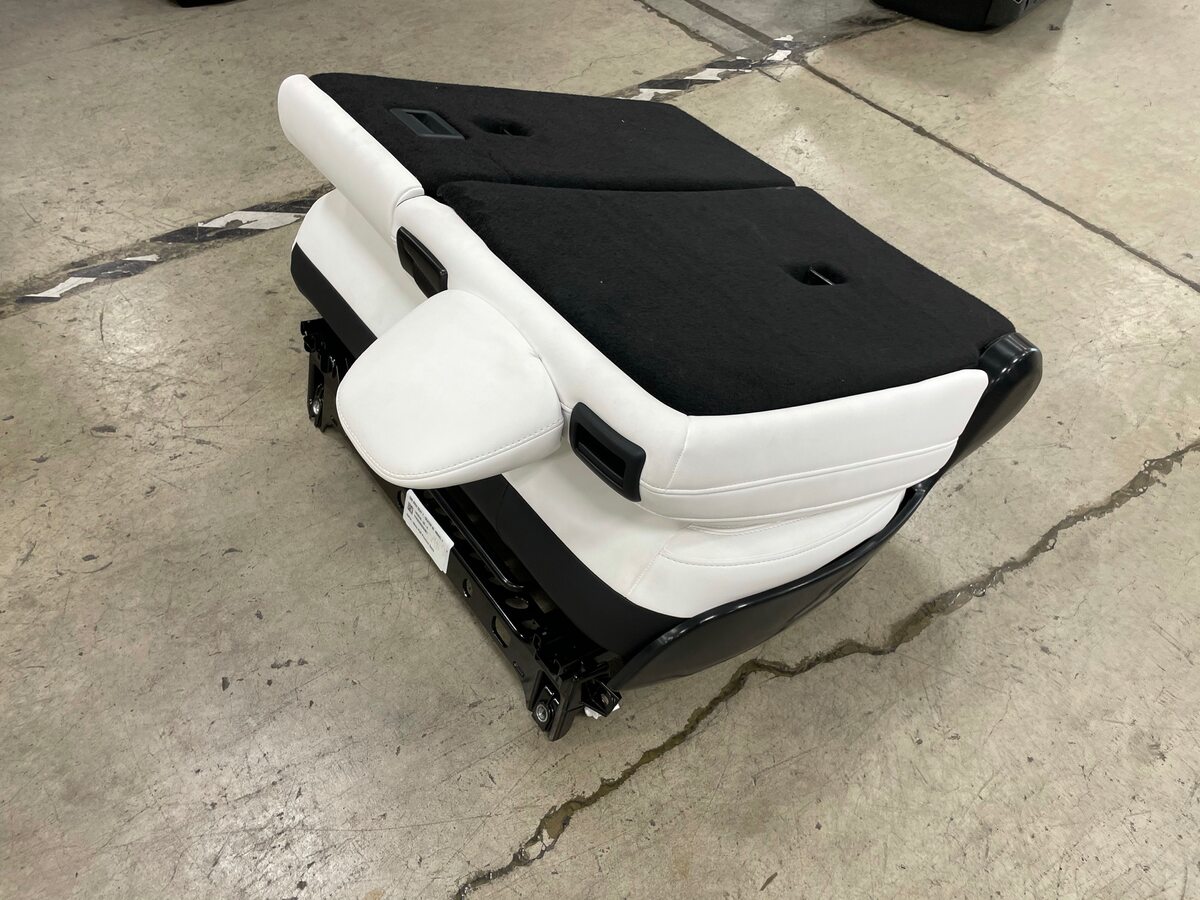

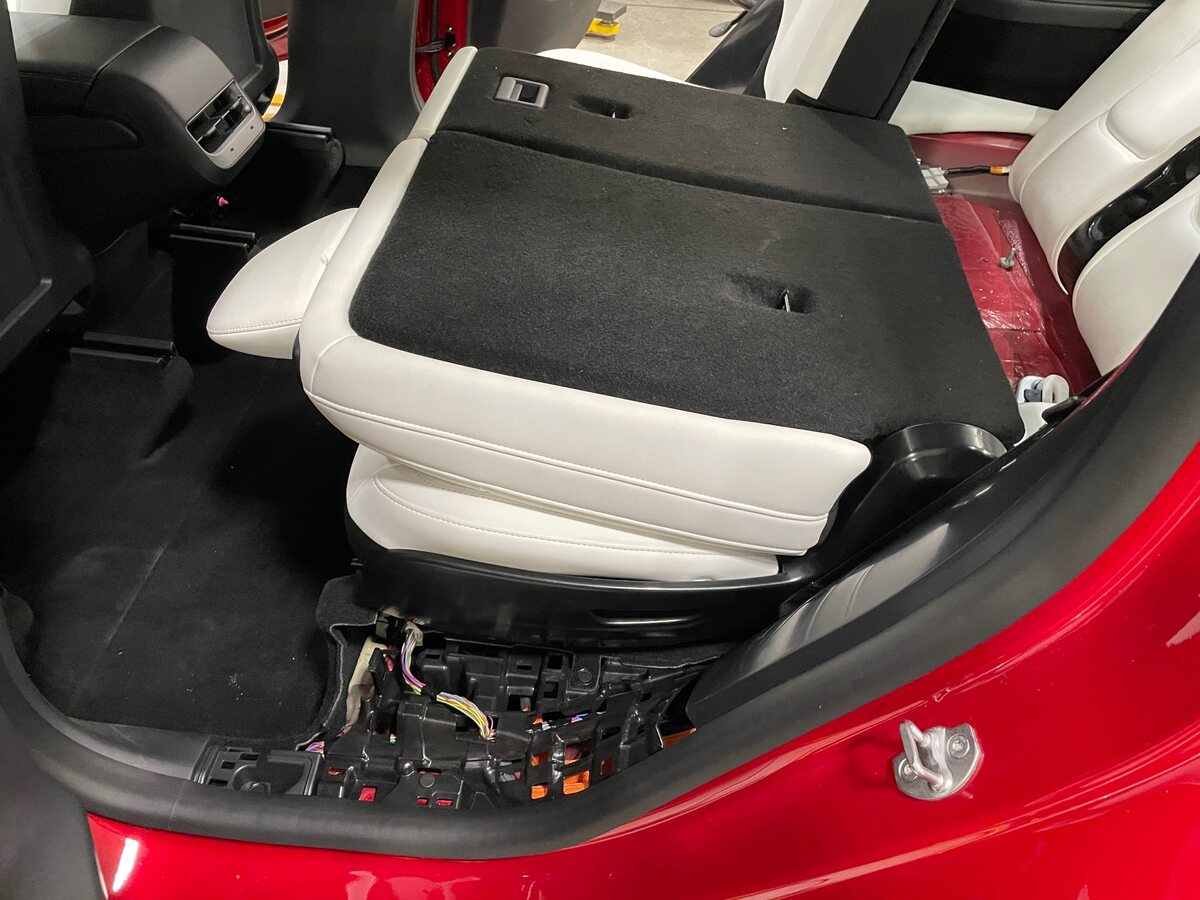

18. 将第二排 60 百分比座椅总成从车身拆下
    注

    建议寻求他人协助

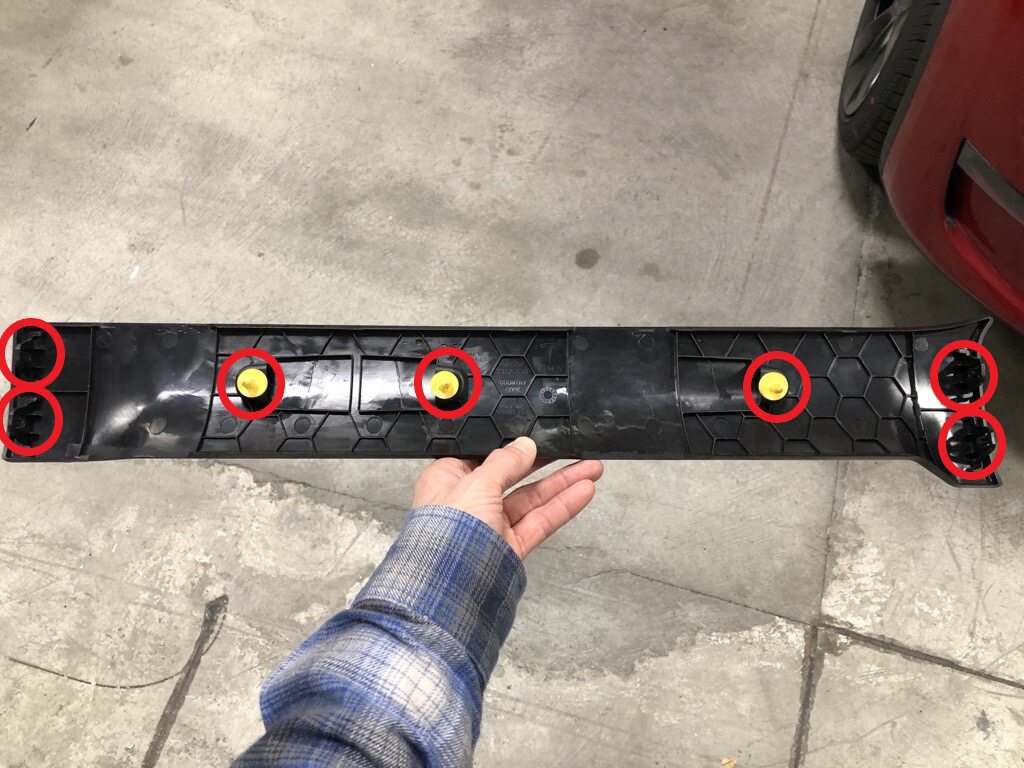

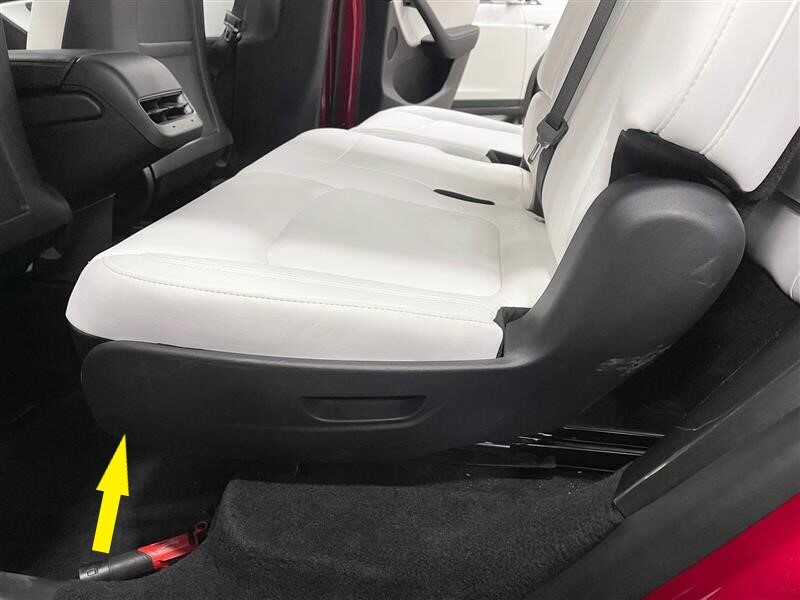

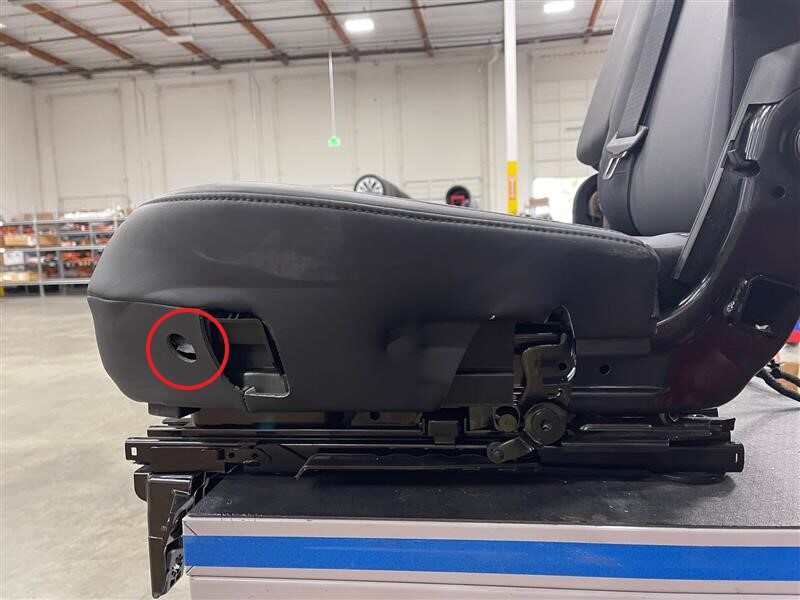

19. 将前部推拉式卡子从第二排 60 百分比座垫总成外侧护板上拆下
    注

    1 个卡子；使用尖凿将推拉式卡子从外侧盖板的底侧拆下

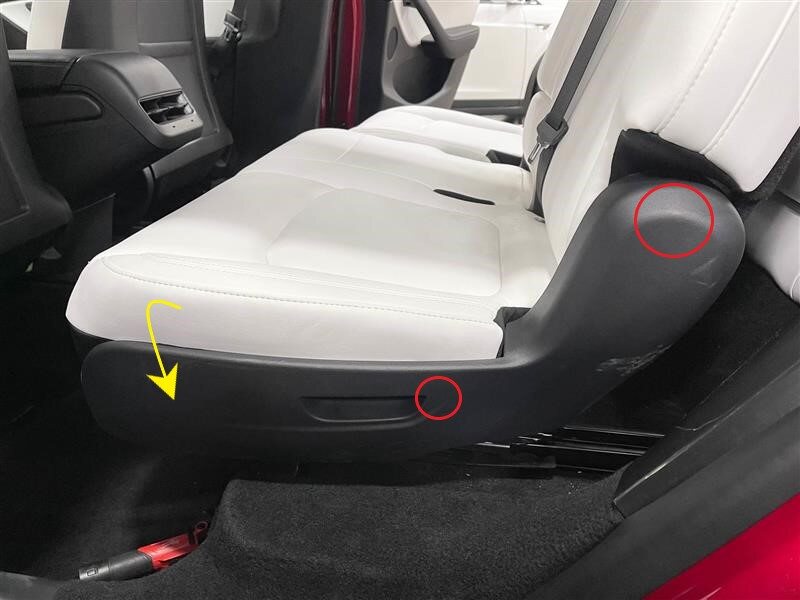

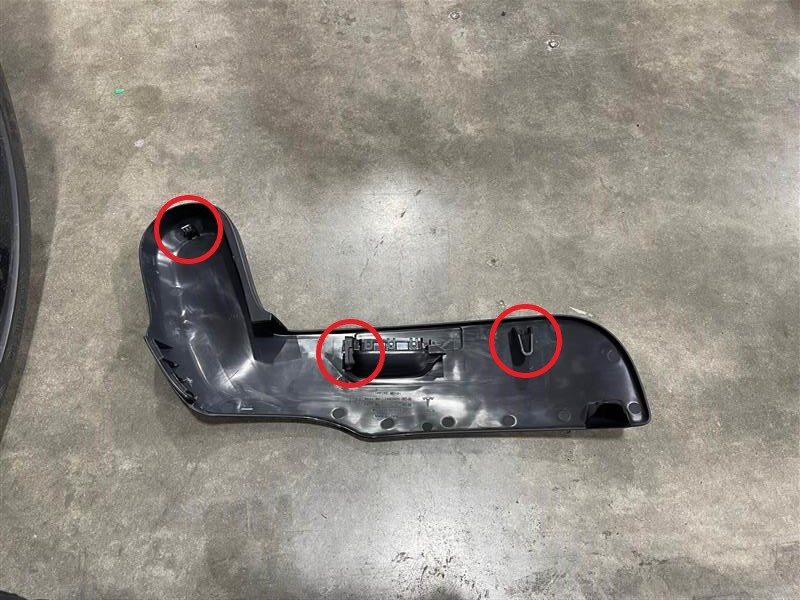

20. 拆卸第二排 60 百分比座垫总成外侧护板
    注

    1 个卡子，1 个连接器；向外向上拉动饰板前部，以拆下外侧护板总成；松开剩余卡子，然后断开连接

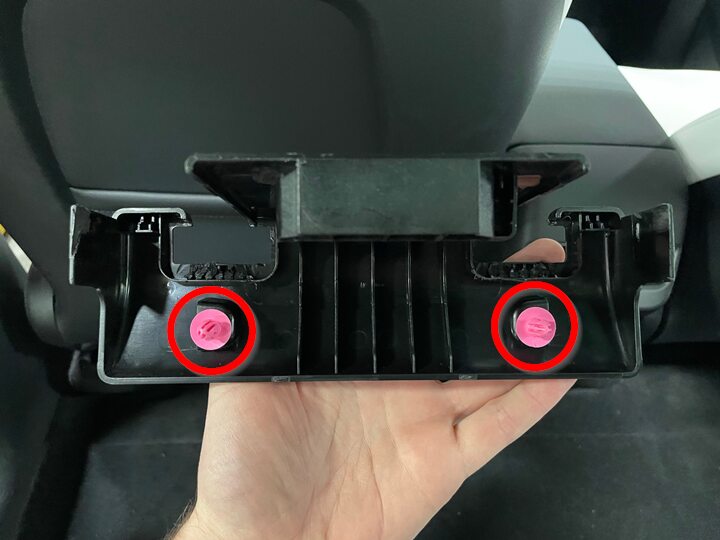

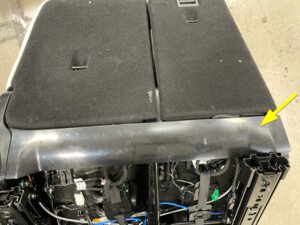

21. 拆卸第二排 60 百分比座椅靠背总成脚踢
    注

    7 个卡子；将 60 百分比座椅脚踢盖板左侧向上撬动以松开卡子；对右侧重复操作，以完全拆下脚踢

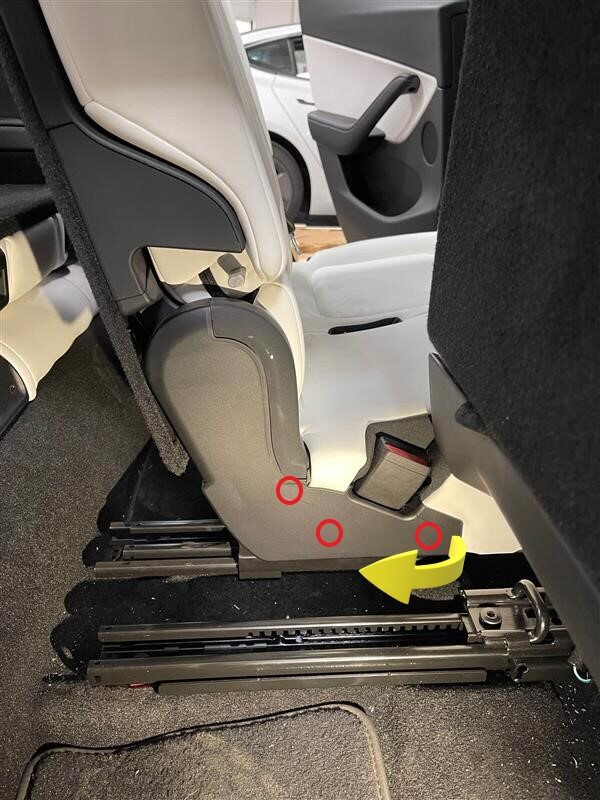

22. 松开卡子，将内侧外饰板从第二排 60 百分比座垫总成上拆下
    注

    3 个卡子；使用饰板工具松开 3 个卡子并将内侧外饰板朝车辆后部移动着拆下

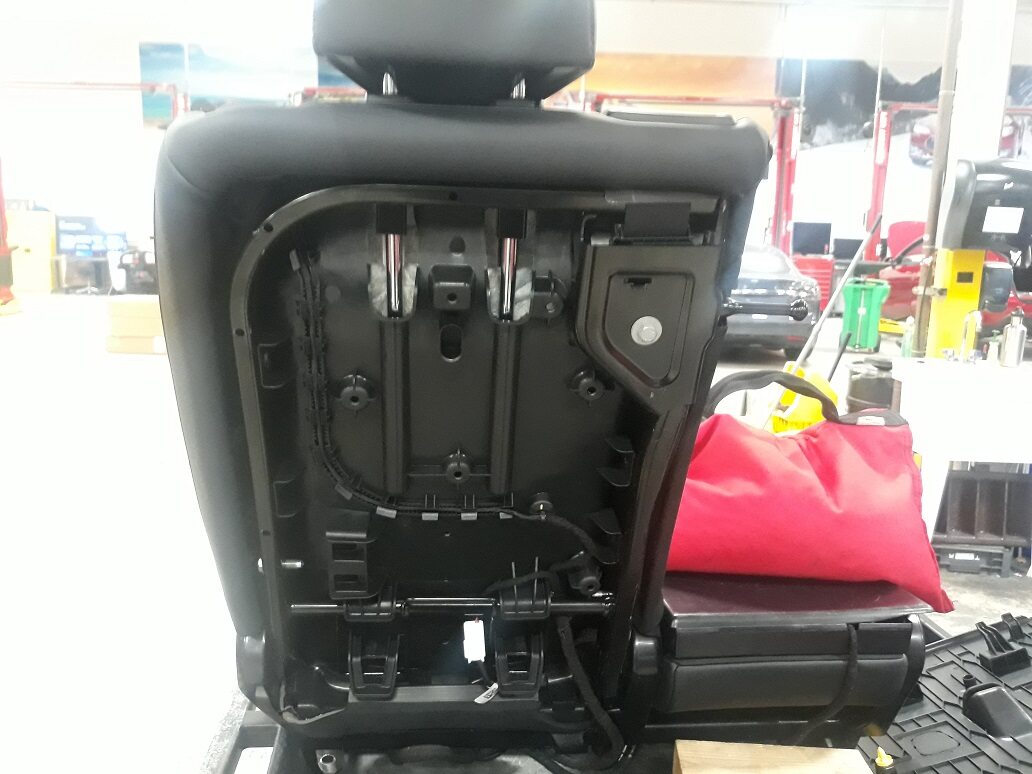

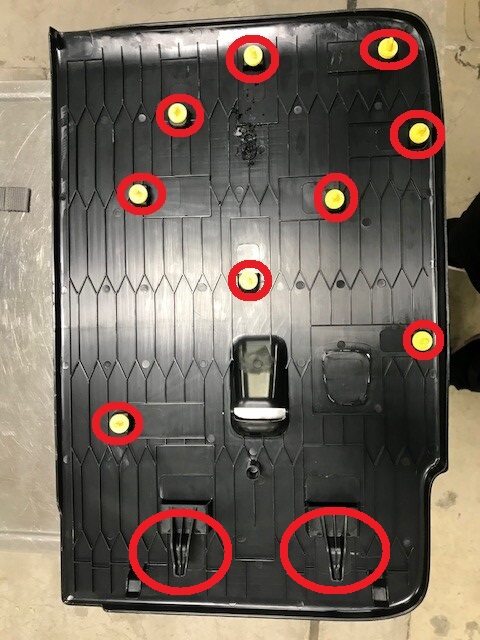

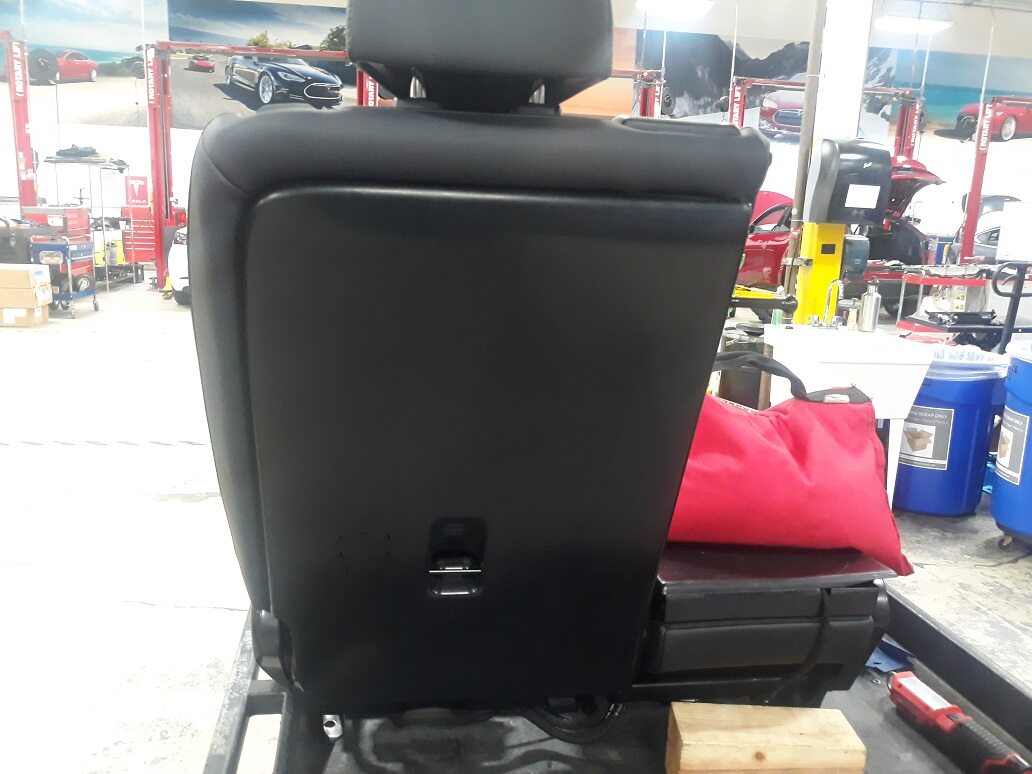

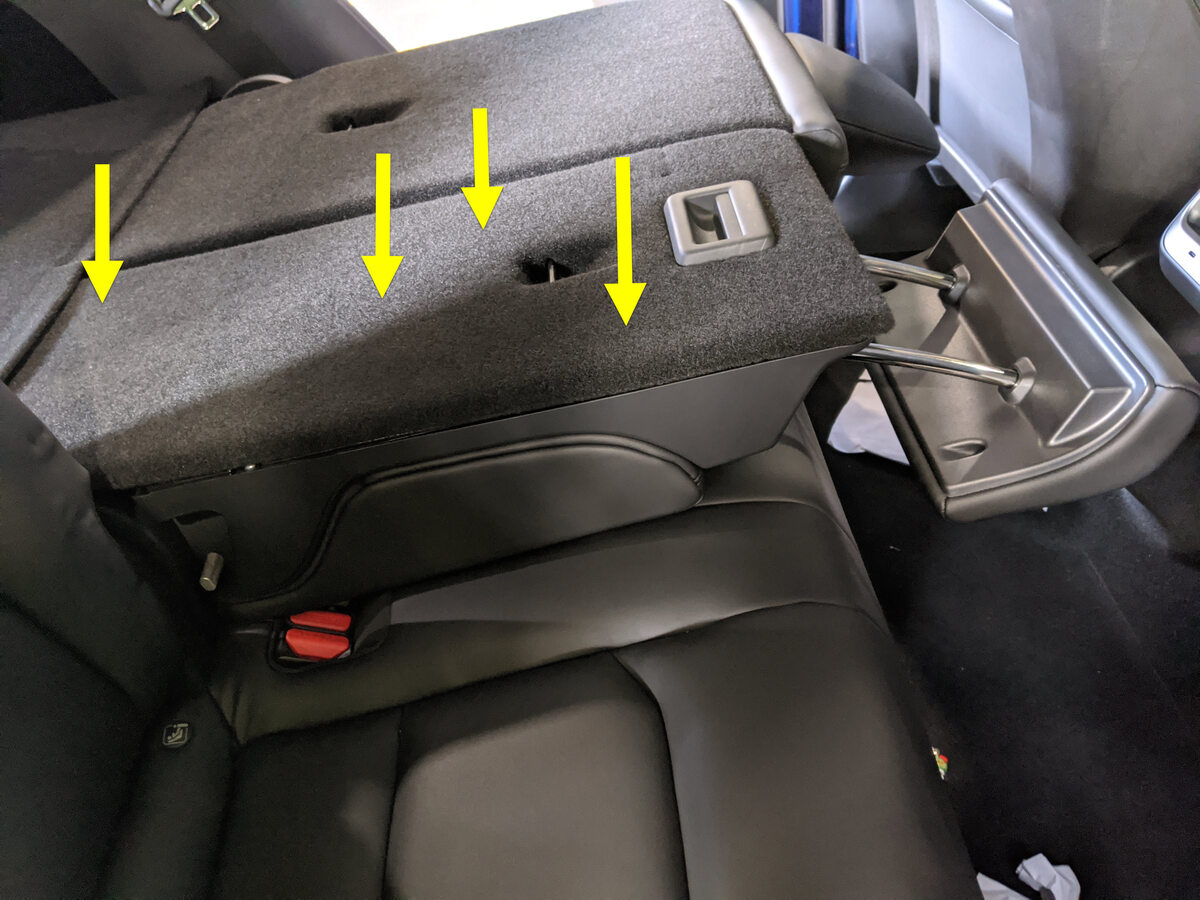

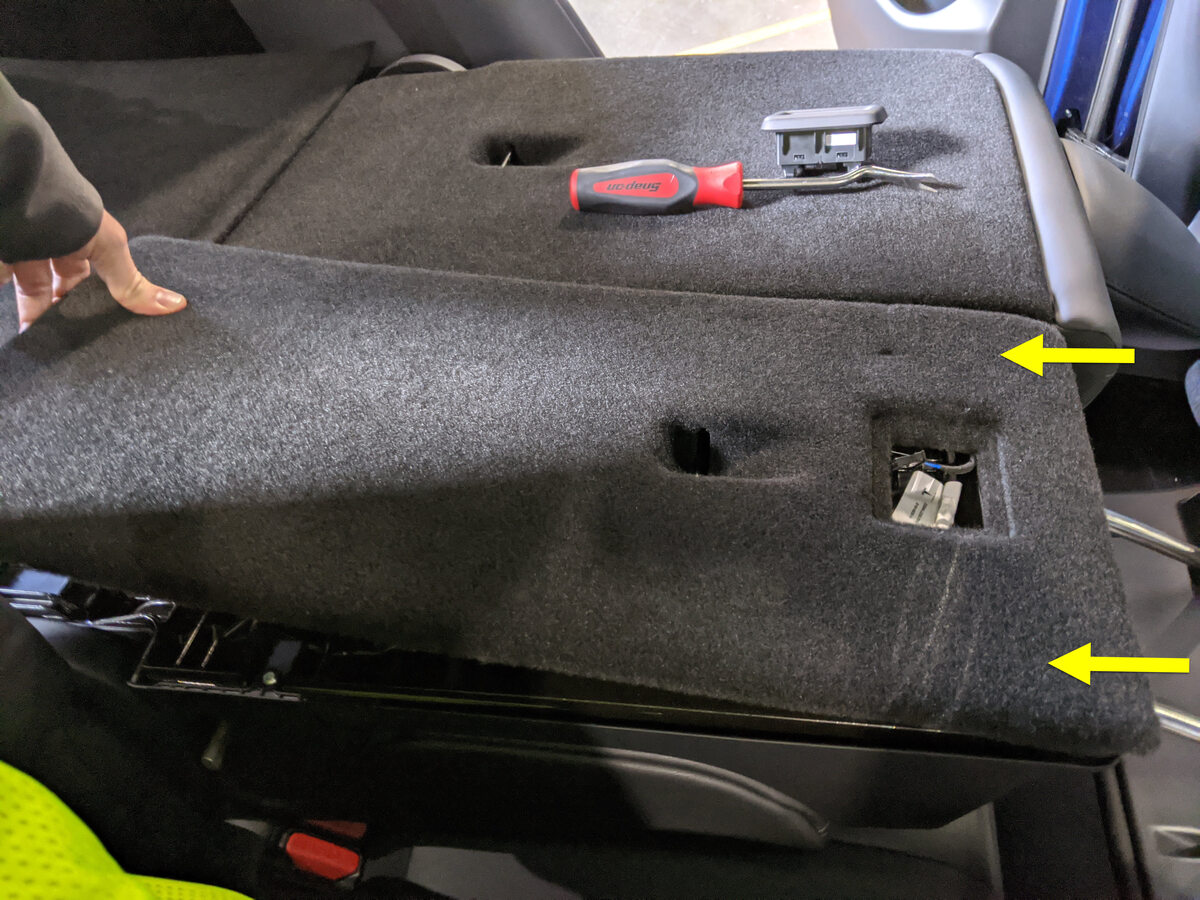

23. 拆卸第二排 60 百分比座椅靠背面板
    注

    9 个卡子，2 个钩子；从靠背面板顶部开始逐步向下松开各个卡子，将 60 百分比座椅靠背面板朝车辆前部拉动并拆下

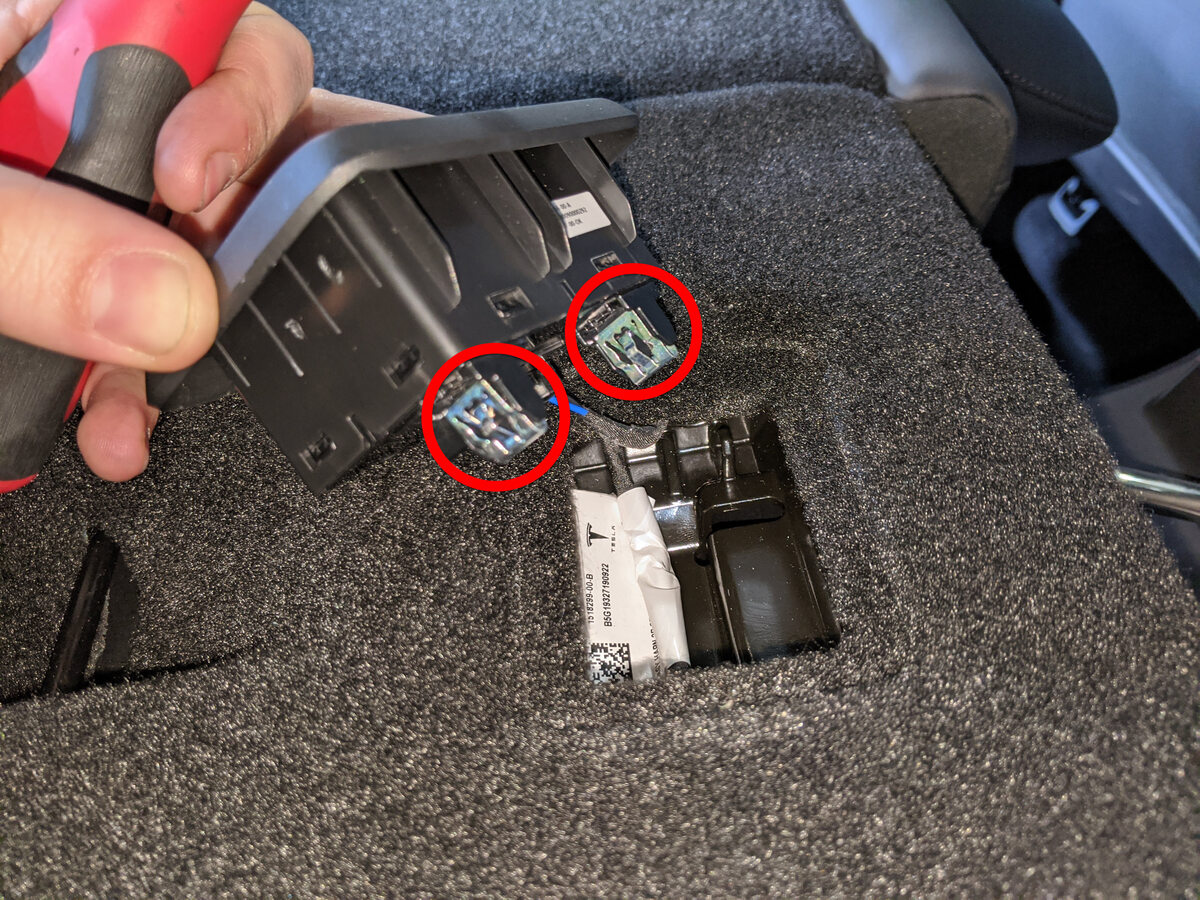

24. 拆卸第二排中间座椅开关
    注

    1 个连接器，2 个卡子；使用塑料饰板工具撬动开关顶部，使其脱离 20 靠背面板，以便拆卸开关

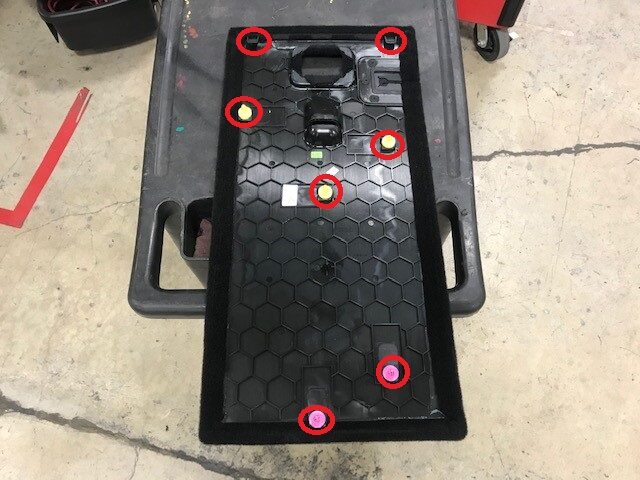

25. 将中间靠背面板从第二排中间座椅靠背上拆下
    注

    5 个卡子，2 个钩子；向上提起 20 靠背面板下部，然后向前滑动并松开

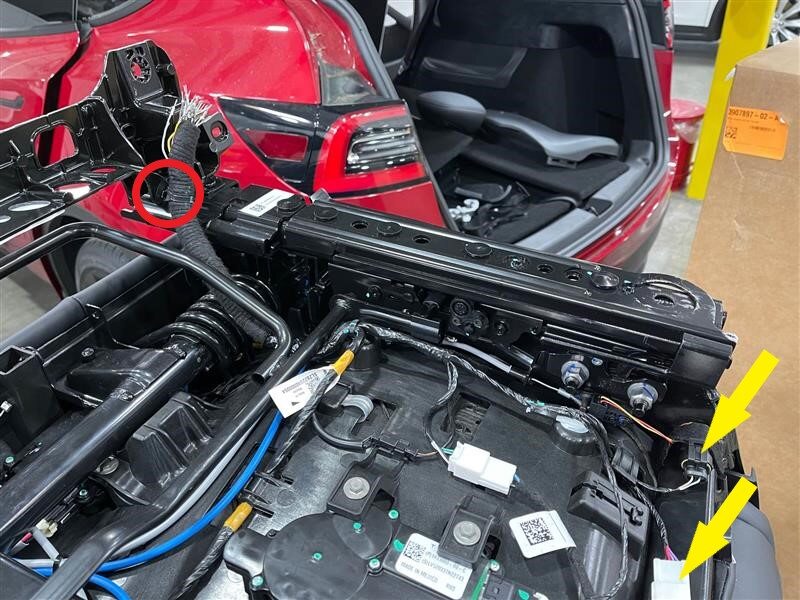

26. 将第二排 60 百分比座椅线束连接器和卡子从座椅框架上松开
    注

    1 个卡子，7 个连接器





27. 从 60 百分比座椅的便利进出传动装置上断开座椅线缆
    注

    4 个卡子



28. 拆卸 60 百分比折叠传动装置线缆
    注

    1 个卡子；拆下 60 百分比折叠传动装置线缆



29. 拆卸第二排 60 百分比座椅托盘底部的推拉式卡子
    注

    2 个卡子；从座椅托盘前部拆下推拉式卡子

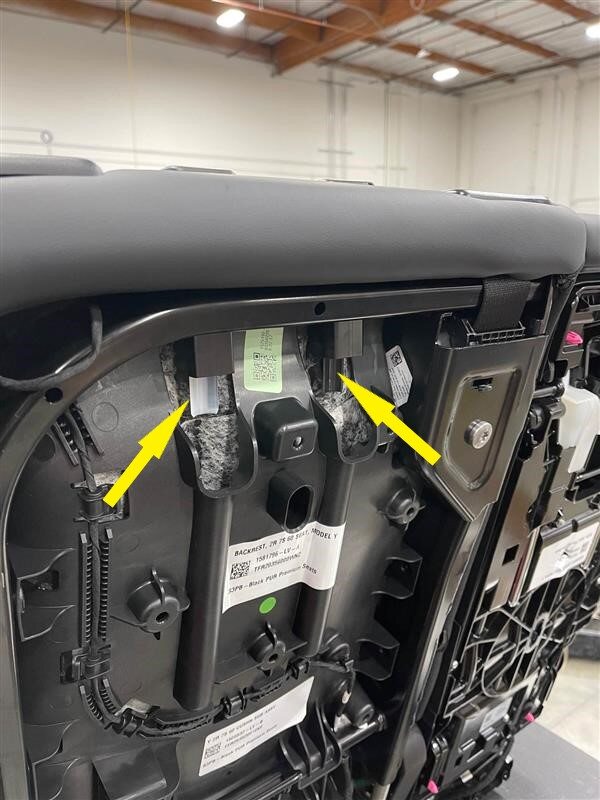

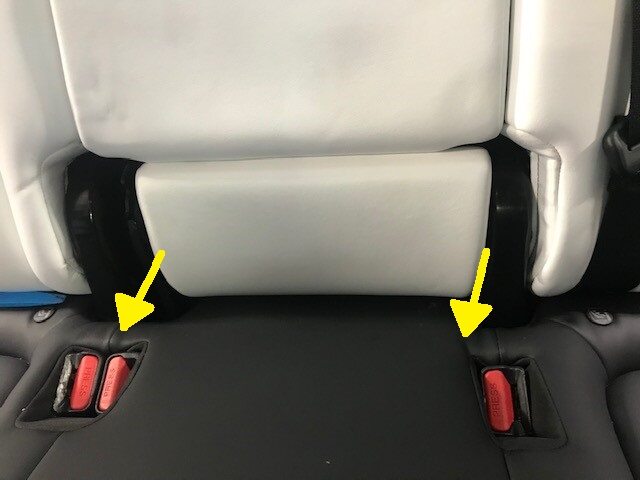

30. 拆卸中间座椅靠背腰部支撑块紧固件
    注

    1 个螺钉，T20, 1.5 Nm





31. 拆卸中间座椅靠背腰部支撑块
    注

    2 个卡子；向外拉动承梁以将其松开

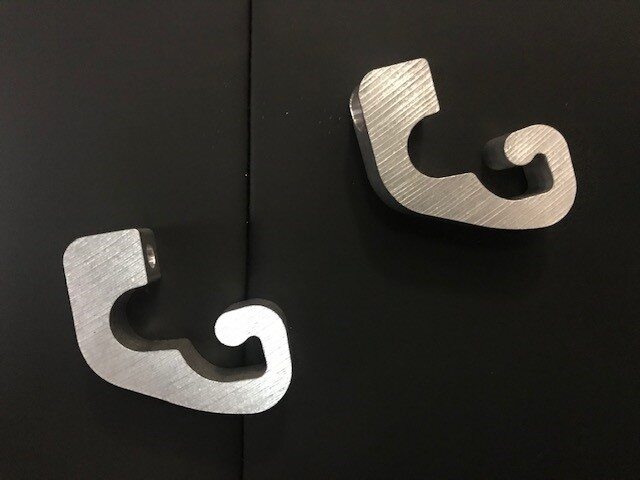

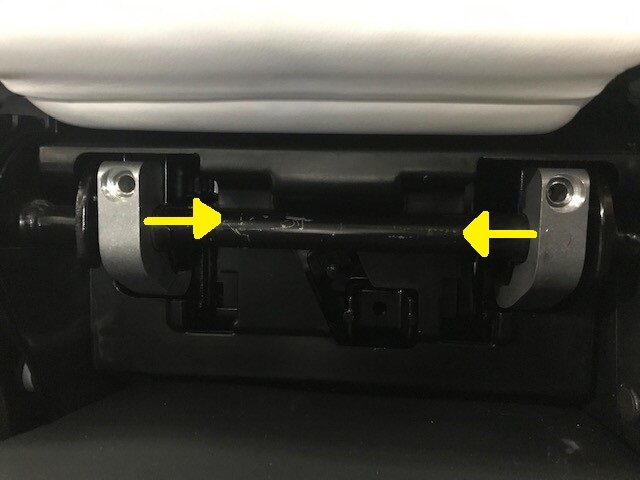

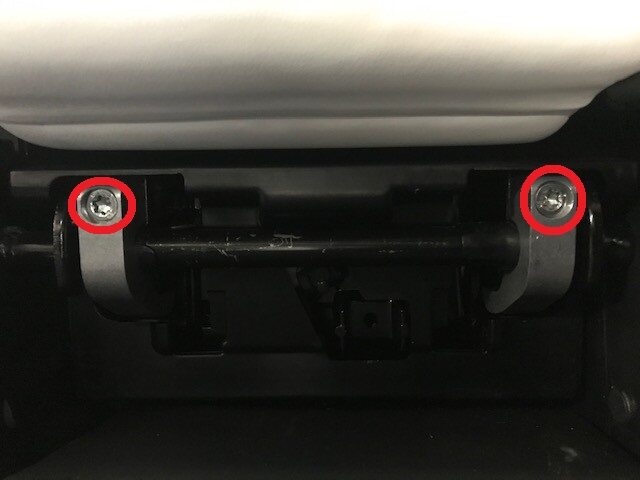

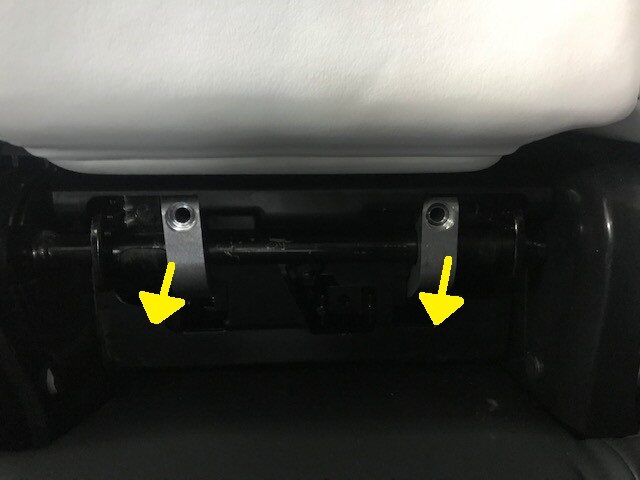

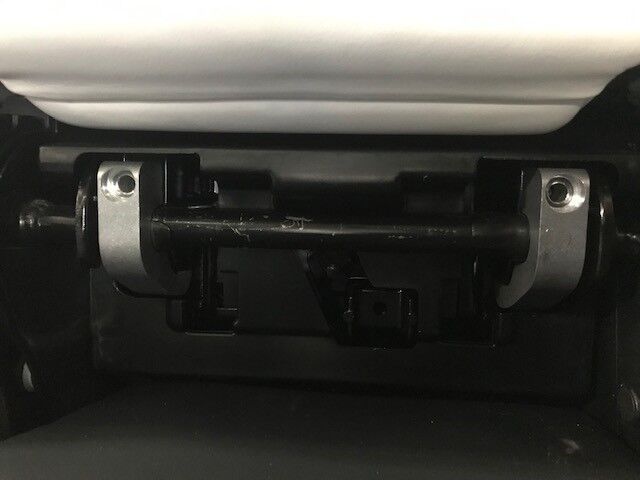

32. 拆卸中间座椅靠背枢轴卡夹
    注

    2 个螺栓，T40, 22 Nm；拆下紧固件后，将枢轴卡夹朝中间座椅靠背中央滑动，将各卡夹向外拉动并拆下

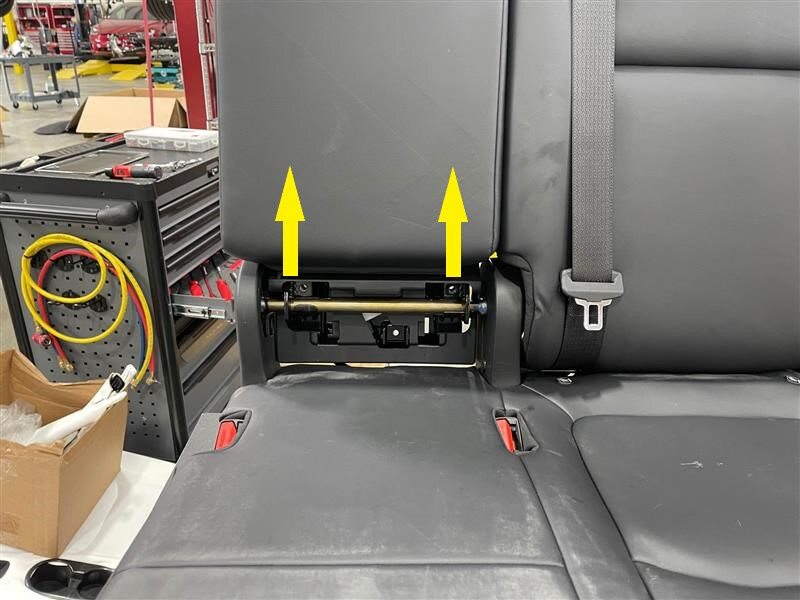

33. 将中间座椅靠背从 60 百分比座椅框架上拆下
    注

    向上提起中间座椅靠背，将其拆下

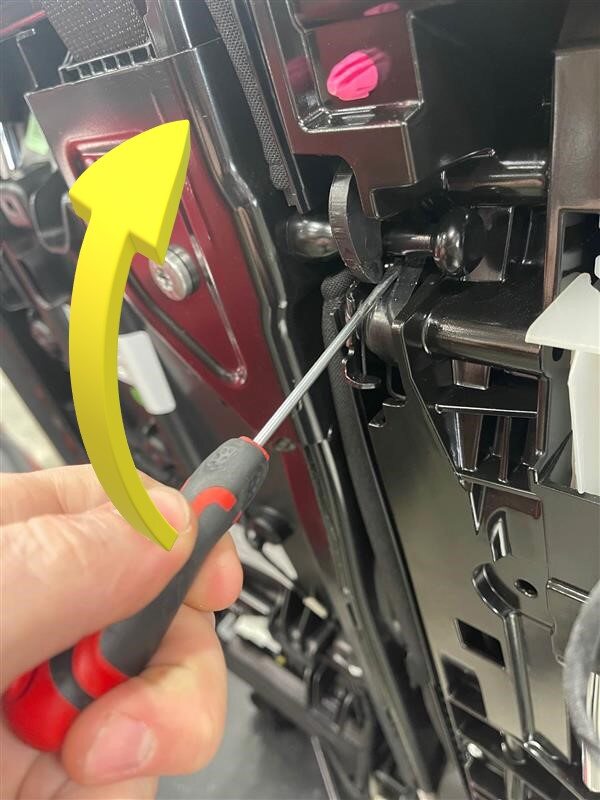

34. 手动松开中间座椅靠背闩锁
    注

    使用小型螺丝刀操作中间座椅靠背闩锁，将其松开

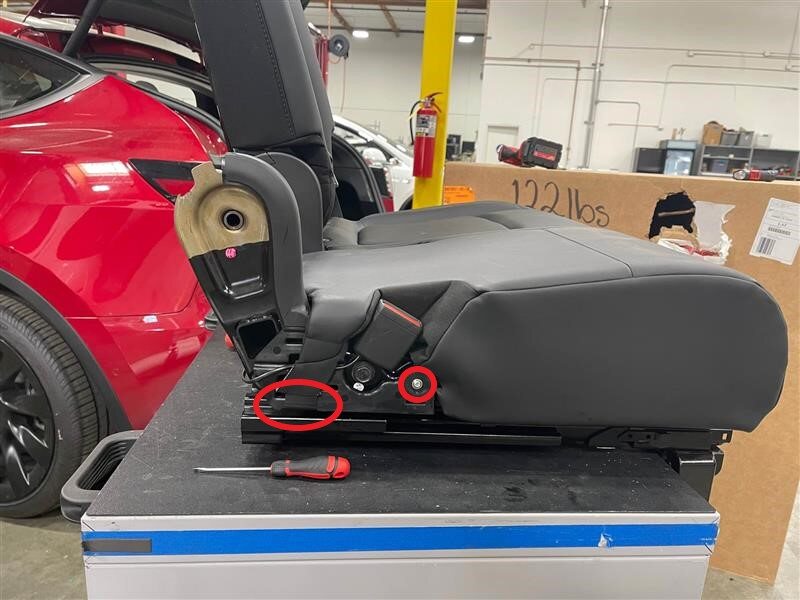

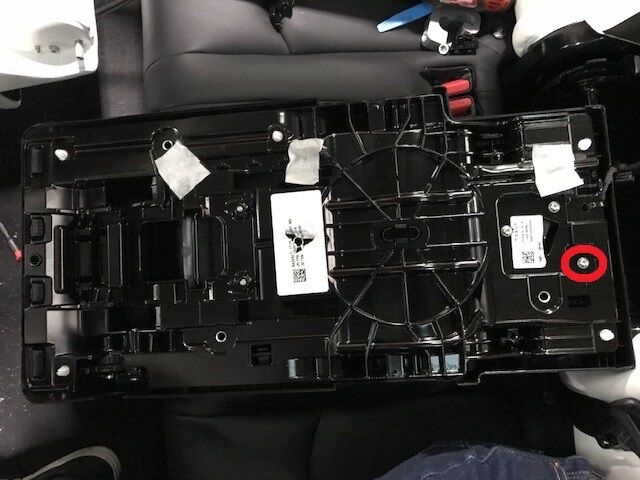

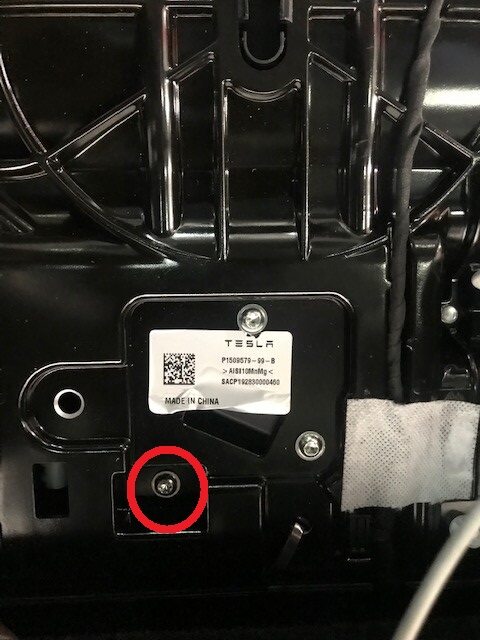

35. 拆卸将 60 百分比座椅托盘固定到座椅框架的紧固件
    注

    4 个紧固件，3 个 10 毫米，6 Nm，1 个 T25, 1.5 Nm，1 个卡子；拆下将座椅托盘固定到座椅框架的剩余螺栓

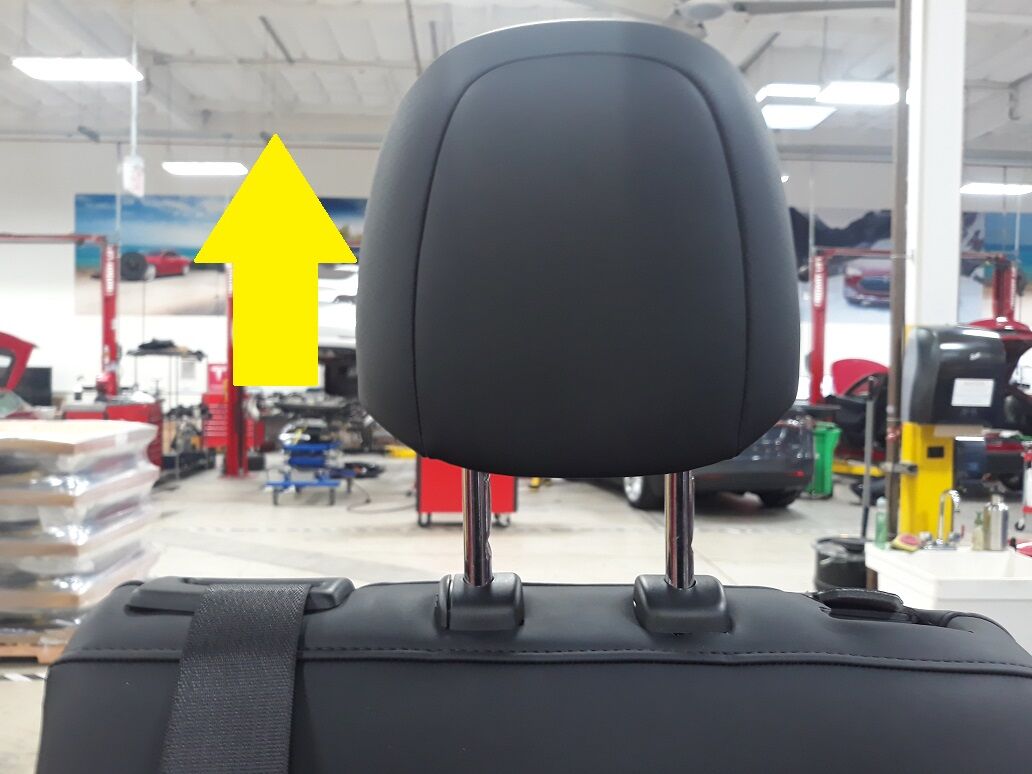

36. 拆卸第二排 60 百分比座椅靠背总成上的头枕
    注

    按下导件按钮，同时将一个 90 度尖凿插入导件开口；接合后向上提起

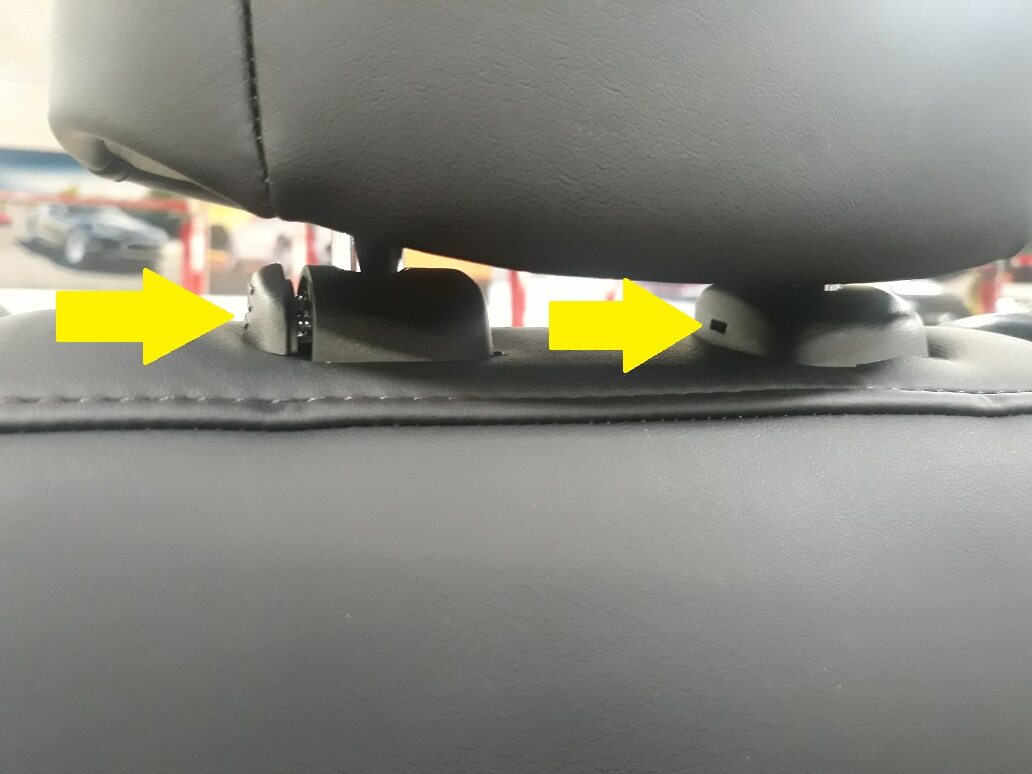

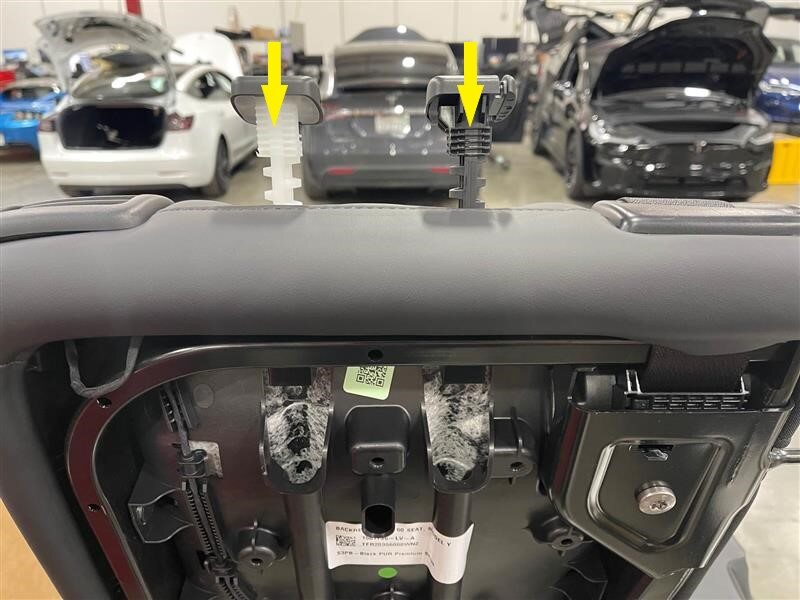

37. 拆卸第二排 60 百分比座椅靠背总成上的头枕导件
    注

    向后拉动头枕导件下部，以松开锁片，同时向上施力，将头枕导件拆下

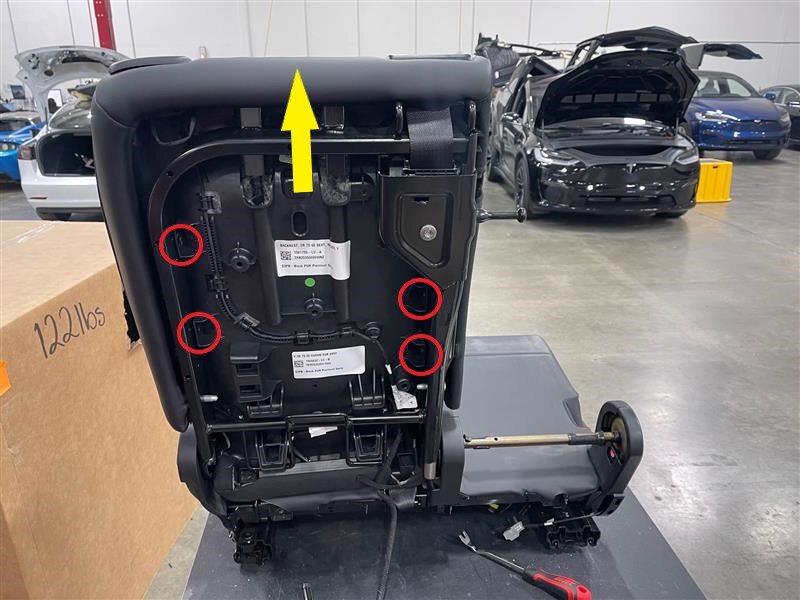

38. 拆卸第二排 60 百分比座椅靠背总成
    注

    4 个卡子；松开用于固定 60 百分比座椅靠背的卡子，向上提起；安全带将在后续步骤中拆下

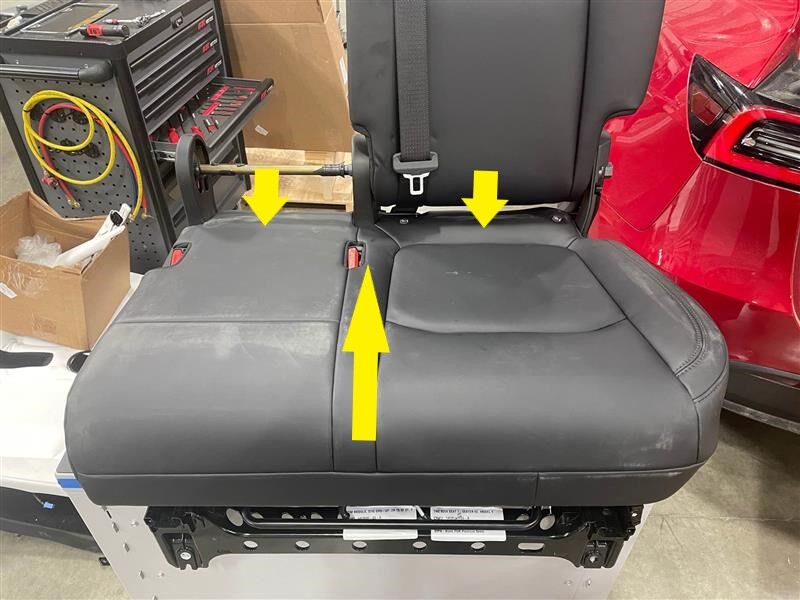

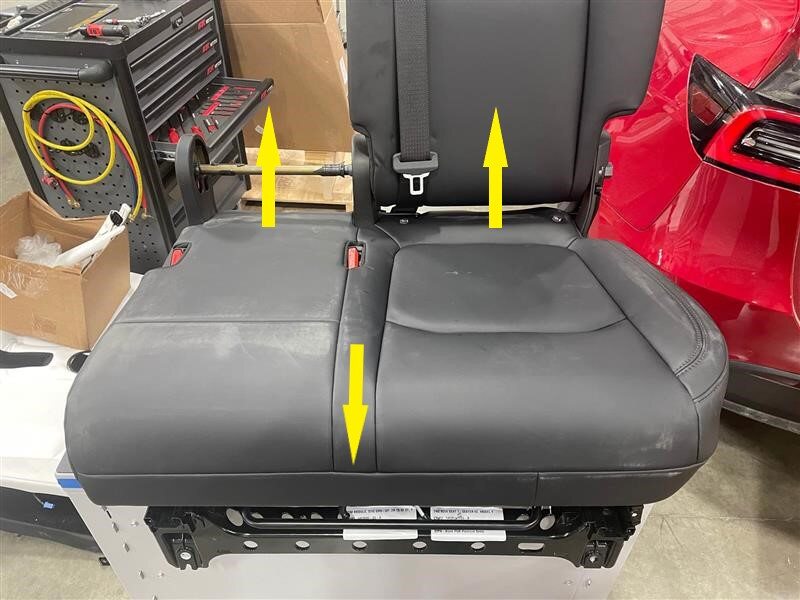

39. 拆卸第二排 60 百分比座垫总成
    注

    提起座椅底部后侧，再朝座椅前部推动，从而将座椅底部拆下

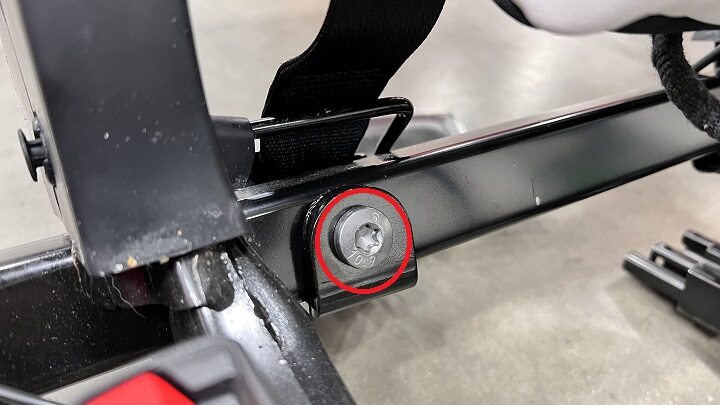

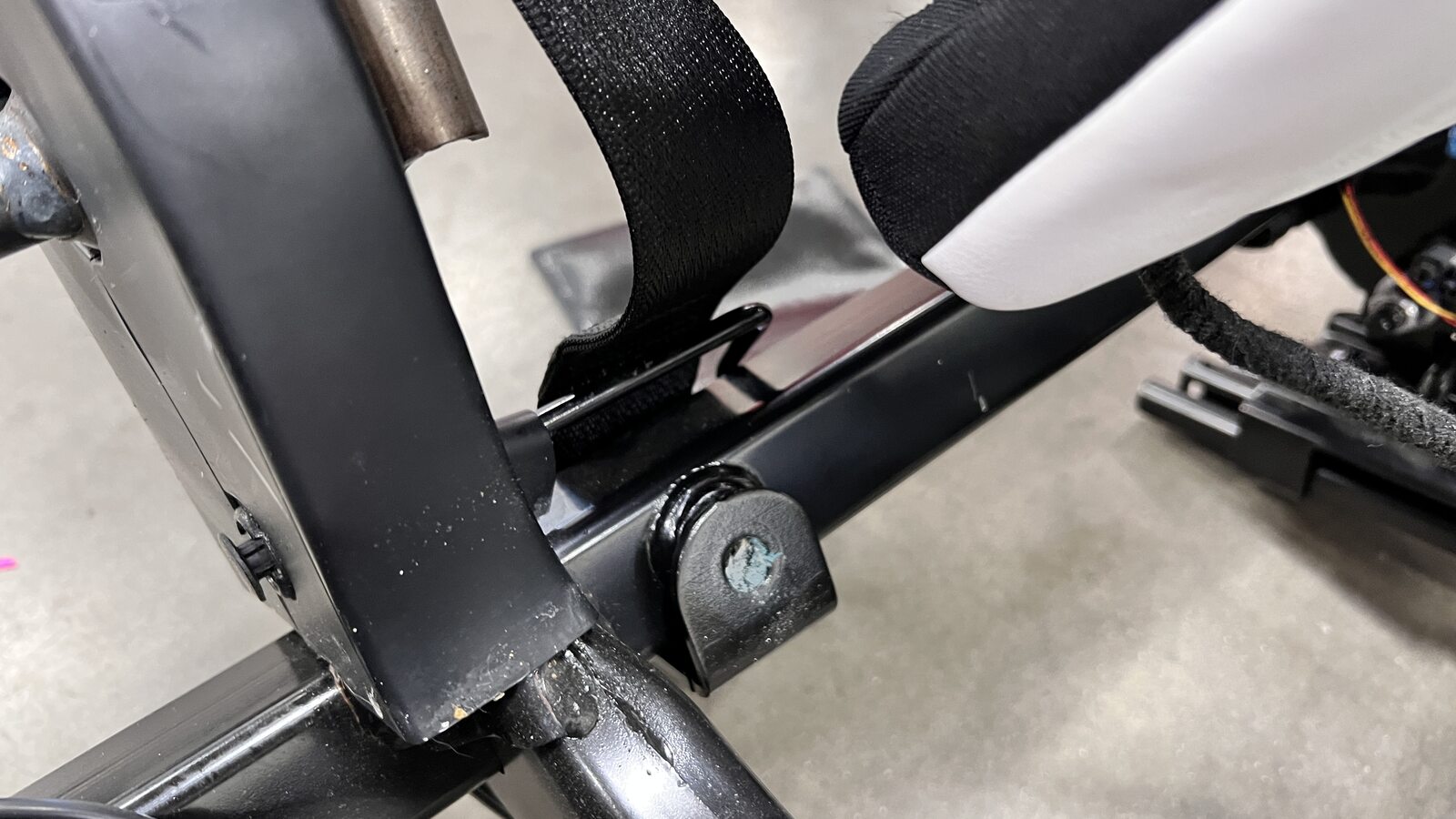

40. 拆卸第二排中间座椅安全带锚固件
    注

    1 个螺栓，T50, 40 Nm；拆下后弃用

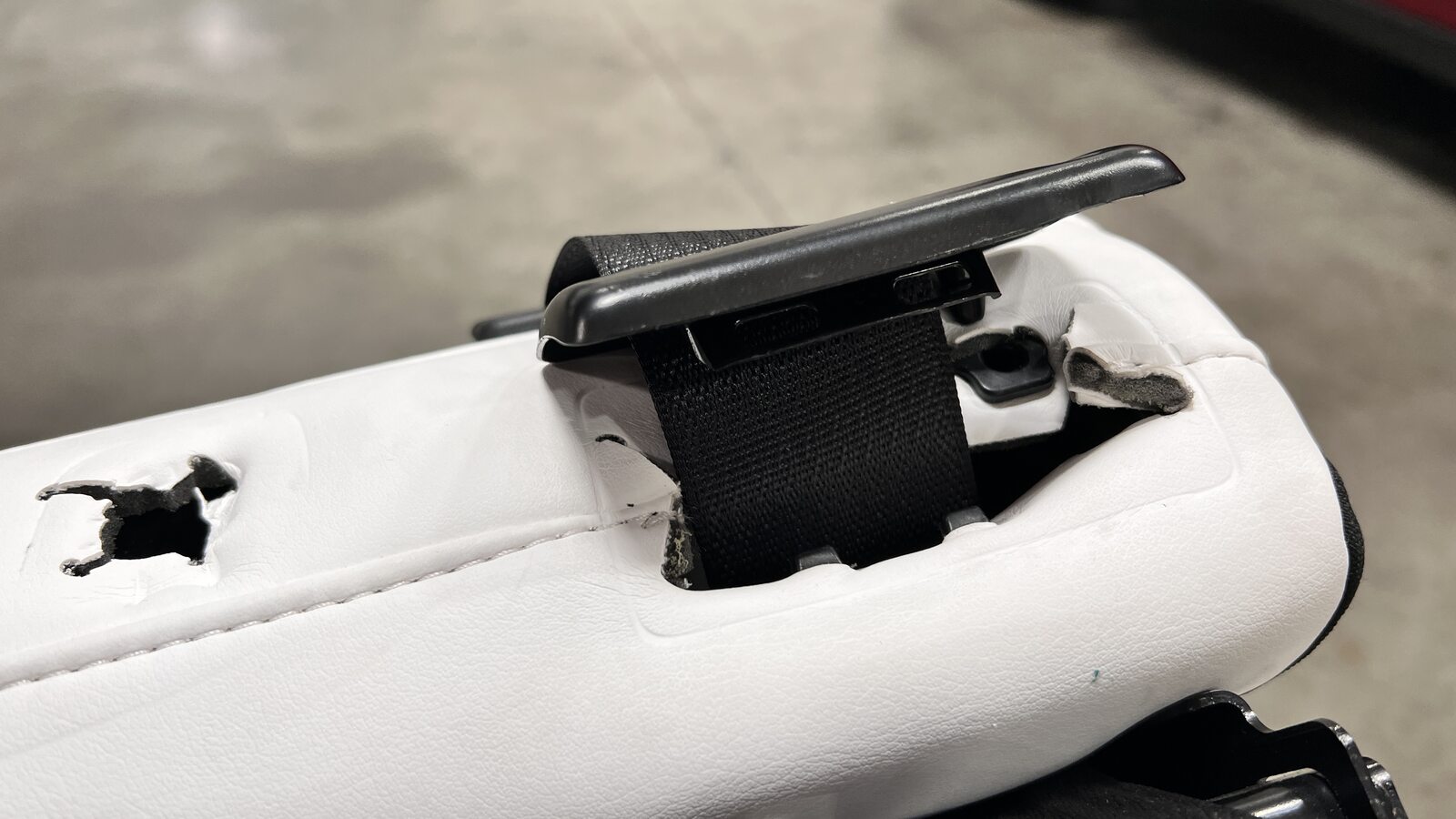

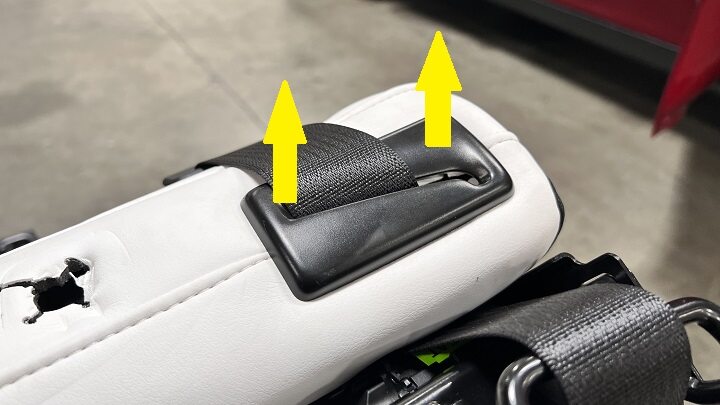

41. 拆卸第二排中间座椅安全带导件
    注

    2 个卡子，2 个固定销

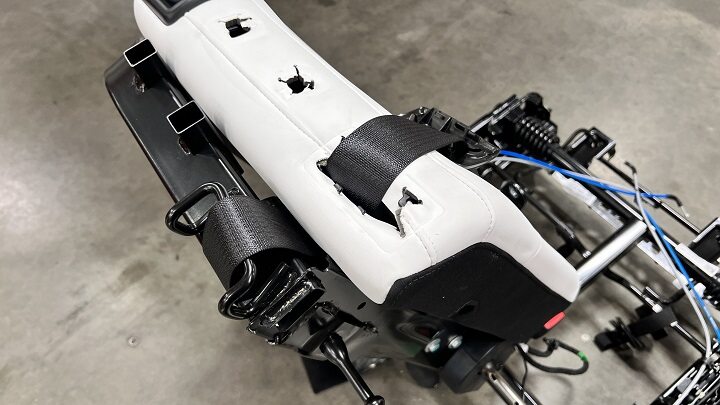

42. 将第二排中间座椅安全带从第二排 60 百分比座椅靠背总成上拆下
    注

    将安全带穿过开口

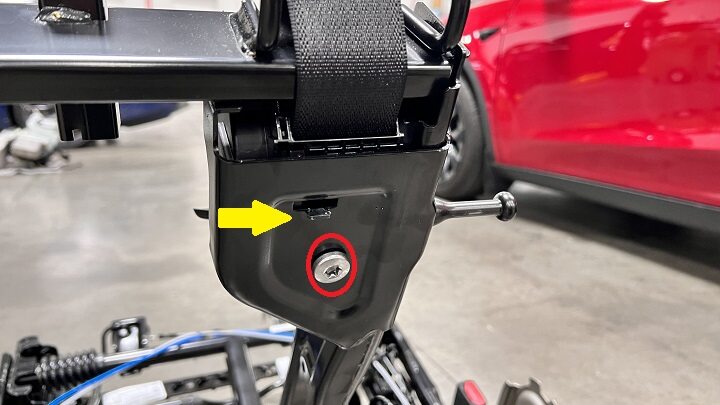

43. 拆卸第二排中间座椅安全带卷收器
    注

    1 个锁片，1 个螺栓，T50, 40 Nm





44. 安装第二排中间座椅安全带卷收器
    注

    1 个锁片，1 个螺栓，T50, 40 Nm





45. 将第二排中间座椅安全带安装到第二排 60 百分比座椅靠背总成上
    注

    将安全带穿过开口



46. 安装第二排中间座椅安全带导件
    注

    2 个卡子，2 个固定销





47. 安装第二排中间座椅安全带锚固件
    注

    1 个螺栓，T50, 40 Nm





48. 将 60 百分比座椅托盘安装到座椅框架上
    注

    从座椅后部开始将座椅底部重新安装到座椅框架上



49. 将 60 百分比座椅底部紧固到座椅框架上
    注

    4 个紧固件，3 个 10 毫米，6 Nm, 1 个 T25, 1.5 Nm，1 个卡子；安装将座椅托盘固定到座椅框架的剩余螺栓







50. 将第二排 60 百分比座椅靠背安装到位
    注

    4 个卡子；将座椅靠背滑动到正确位置，确保底部固定件均已滑动入位；重新安装推拉式卡子，以紧固座椅靠背



51. 将头枕导件安装到 60 百分比座椅总成
    注

    安装头枕导件时，向下按压，直至下部锁片就位



52. 将头枕安装到 60 百分比座椅总成
    注

    向下推动以紧固



53. 安装中间座椅靠背枢轴卡夹
    注

    2 个螺栓，T40, 22 Nm；将枢轴卡夹插入中间框架，然后向外滑动以安装紧固件；枢轴卡夹必须成对更换







54. 安装中间座椅靠背腰部支撑块
    注

    2 个卡子；将座椅靠背腰部支撑块压入中间框架



55. 安装中间座椅靠背腰部支撑块紧固件
    注

    1 个螺钉，T20, 1.5 Nm





56. 插上连接器，将饰板安装到 60 百分比座椅
    注

    1 个连接器，1 个卡子；插上连接器，然后安装饰板，安装饰板时，将饰板前部钩挂到正确位置，再将饰板后部卡子固定





57. 安装 60 百分比座椅侧护板总成前部的推拉式卡子
    注

    1 个卡子；将推拉式卡子安装在饰板底侧前部





58. 将内侧外饰板安装到 60 百分比座椅
    注

    3 个卡子；安装内侧外饰板并重新固定 3 个卡子

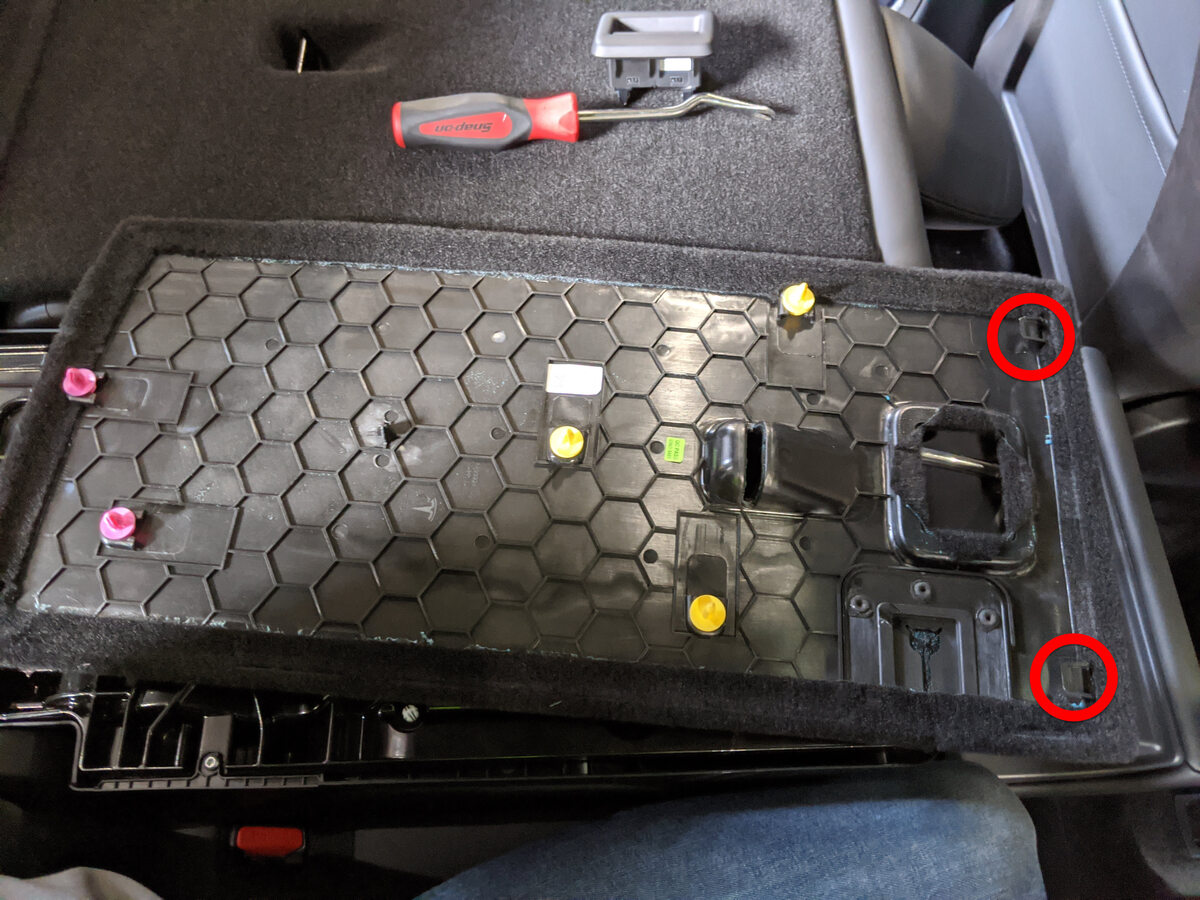

59. 将靠背面板钩插入中间座椅靠背总成
    注

    2 个钩子；连接钩子，然后向后滑动就位；早期生产车辆配置了 4 个钩子





60. 将中间靠背面板安装到座椅靠背上
    注

    5 个卡子



61. 安装第二排中间座椅开关
    注

    1 个连接器，2 个卡子







62. 安装 60 百分比座椅脚踢盖板
    注

    7 个卡子

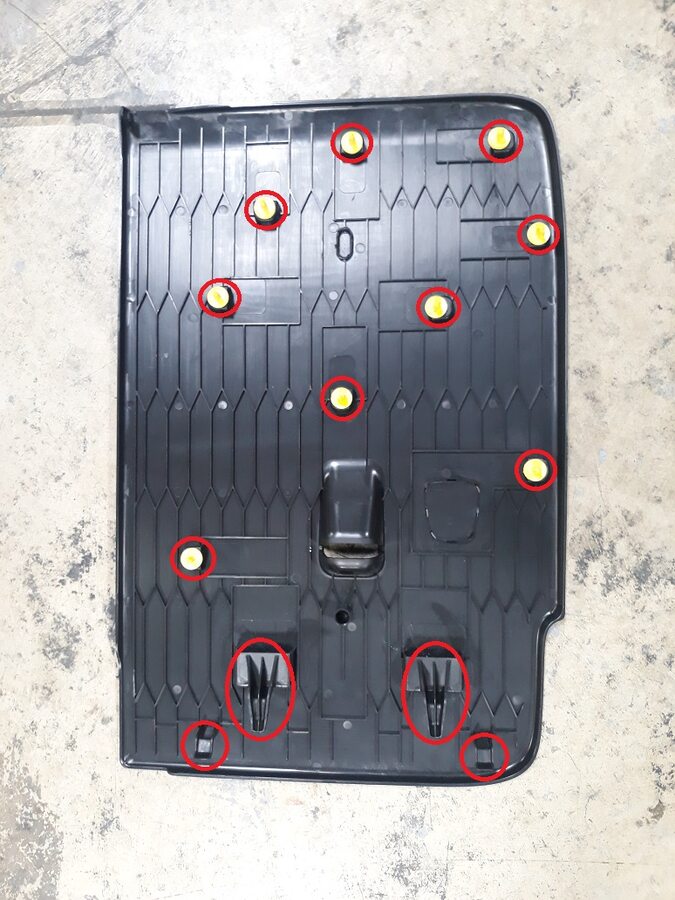

63. 将左侧座椅靠背安装到 60 百分比座椅总成
    注

    9 个卡子，4 个钩子；将钩子固定到框架滑轨上；逐步向上紧固所有卡子







64. 安装第二排 60 百分比座椅总成
    注

    建议寻求他人协助





65. 连接第二排 60 百分比座椅连接器
    注

    1 个连接器



66. 安装将 60 百分比座椅框架固定到车身的紧固件
    注

    5 个螺纹胶螺栓，11 毫米，37 Nm；安装新的螺纹胶螺栓；座椅底部螺栓位于主地毯后；按顺序紧固；前部外侧 -> 2 个后部内侧 -> 后部外侧 -> 前部内侧

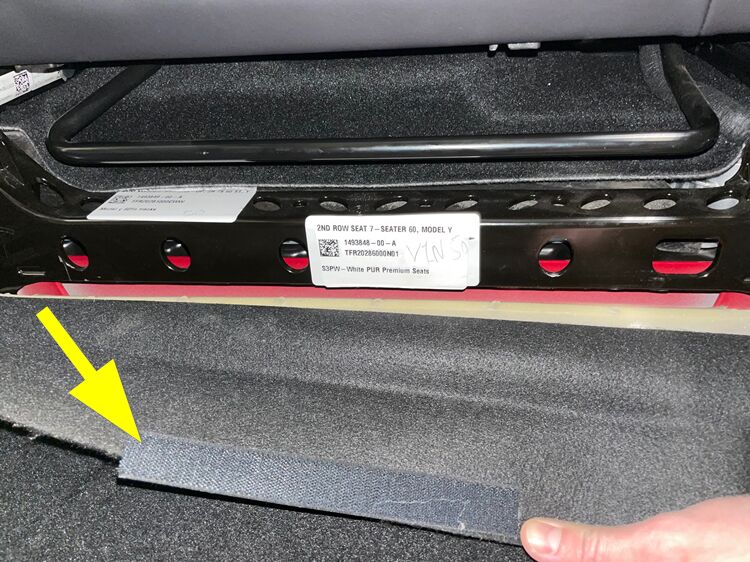

67. 将驾驶室地毯紧固到 60 百分比座椅上
    注

    系上 Velcro 绑带





68. 扶起第二排 60 百分比座椅靠背
    注

    视需要拆下座椅靠背保护件



69. 安装 60 百分比座椅部外侧滑轨套
    注

    1 个卡子







70. 安装 60 百分比座椅部外侧滑轨套
    注

    1 个卡子







71. 安装左侧 C 柱下部饰板（七座）
    注

    8 个卡子；后边缘卡在后备箱侧饰板上的凹槽中；从左后门槛饰板前部逐步向门槛饰板后部松开卡子





72. 重新安装左后车门密封条
    注

    将门柱和门槛饰板锁片置于密封条下方



73. 将右前座椅移回原位。
74. 将左前座椅移回原位
    注

    也可以通过 UI 界面上的驾驶员设定完成操作



75. 升起所有四个车窗



76. 关闭所有四个车门
    注

    如果已接通 12V 电源，请在关闭前解锁后车门
