雨刮器臂(拆卸和更换)

校正代码 17501802 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1058696-00-A 雨刮器臂拆卸工具

扭矩规格

表 1. 扭矩规格雨刮器臂(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧雨刮器臂固定到雨刮器电机总成的螺母
25 Nm (18.4 lbs-ft)
  • 15 毫米套筒
  • 3/8 英寸标准棘轮
  • 3/8 英寸扭矩扳手(仅适用于安装程序)
重复使用
将右侧雨刮器臂固定到雨刮器电机总成的螺母
25 Nm (18.4 lbs-ft)
  • 15 毫米套筒
  • 3/8 英寸标准棘轮
  • 3/8 英寸扭矩扳手(仅适用于安装程序)
重复使用

拆卸

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)

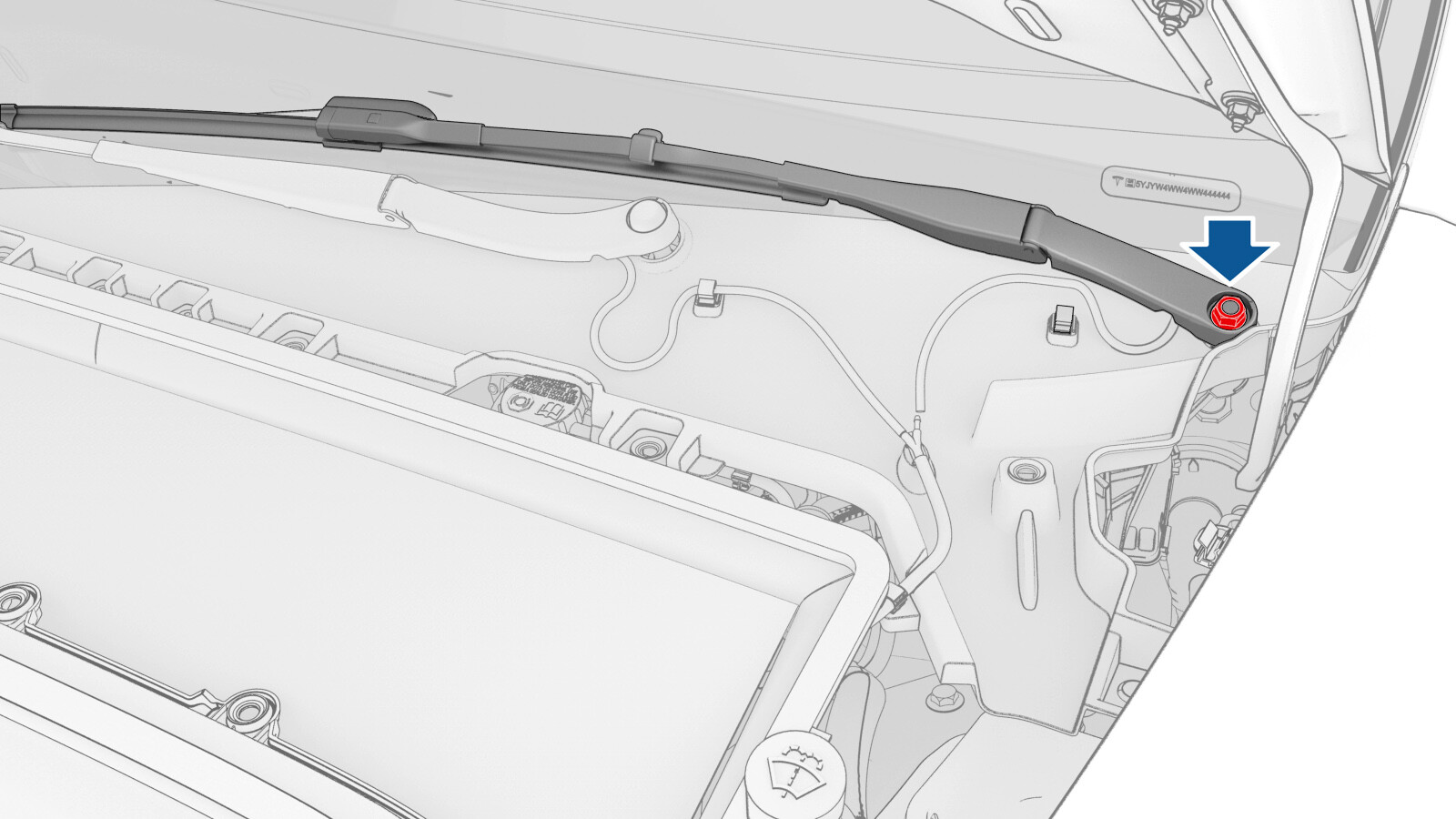

  2. 拆下 LH 雨刮器臂螺母罩。

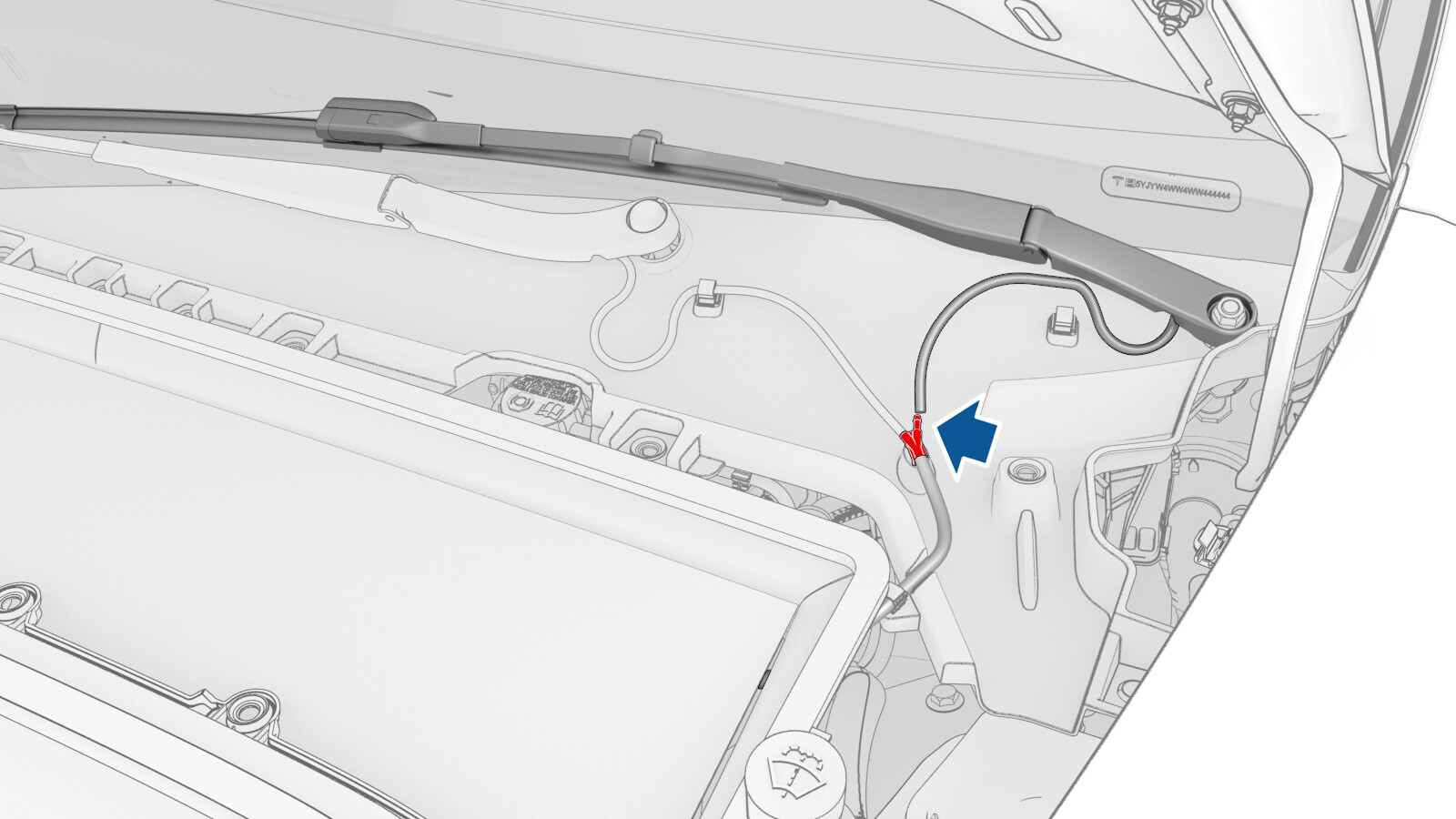

  3. 松开将左侧雨刮器臂软管固定到车辆的夹子。
  4. 将左侧雨刮器臂软管从 Y 型管上松开。
  5. 拆卸将左侧雨刮器臂固定到雨刮器电机总成的螺母。
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸扭矩扳手(仅适用于安装程序)
  6. 将雨刮器臂拆卸工具基座置于雨刮器臂下方,并放置固定螺钉,使其居中并接触雨刮器臂螺柱,然后拧紧固定螺钉,直至雨刮器臂松开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    不使用雨刮器臂拆卸工具拆卸雨刮器臂可能导致雨刮器臂或雨刮器电机损坏。

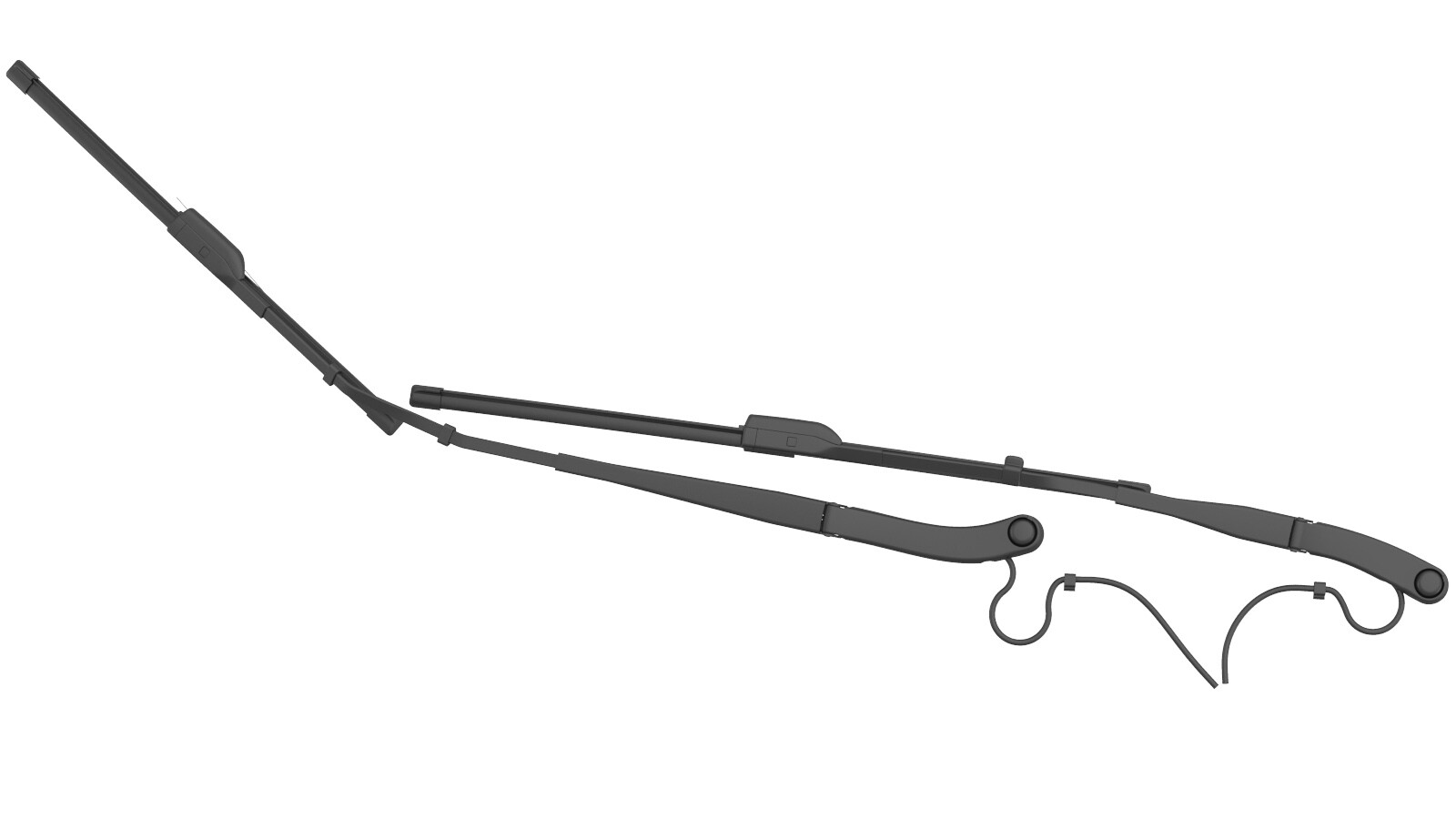

  7. 将雨刮器臂和软管总成从车上拆下。
  8. 对 RH 雨刮器臂和软管总成重复第 2 步至第 7 步。

安装

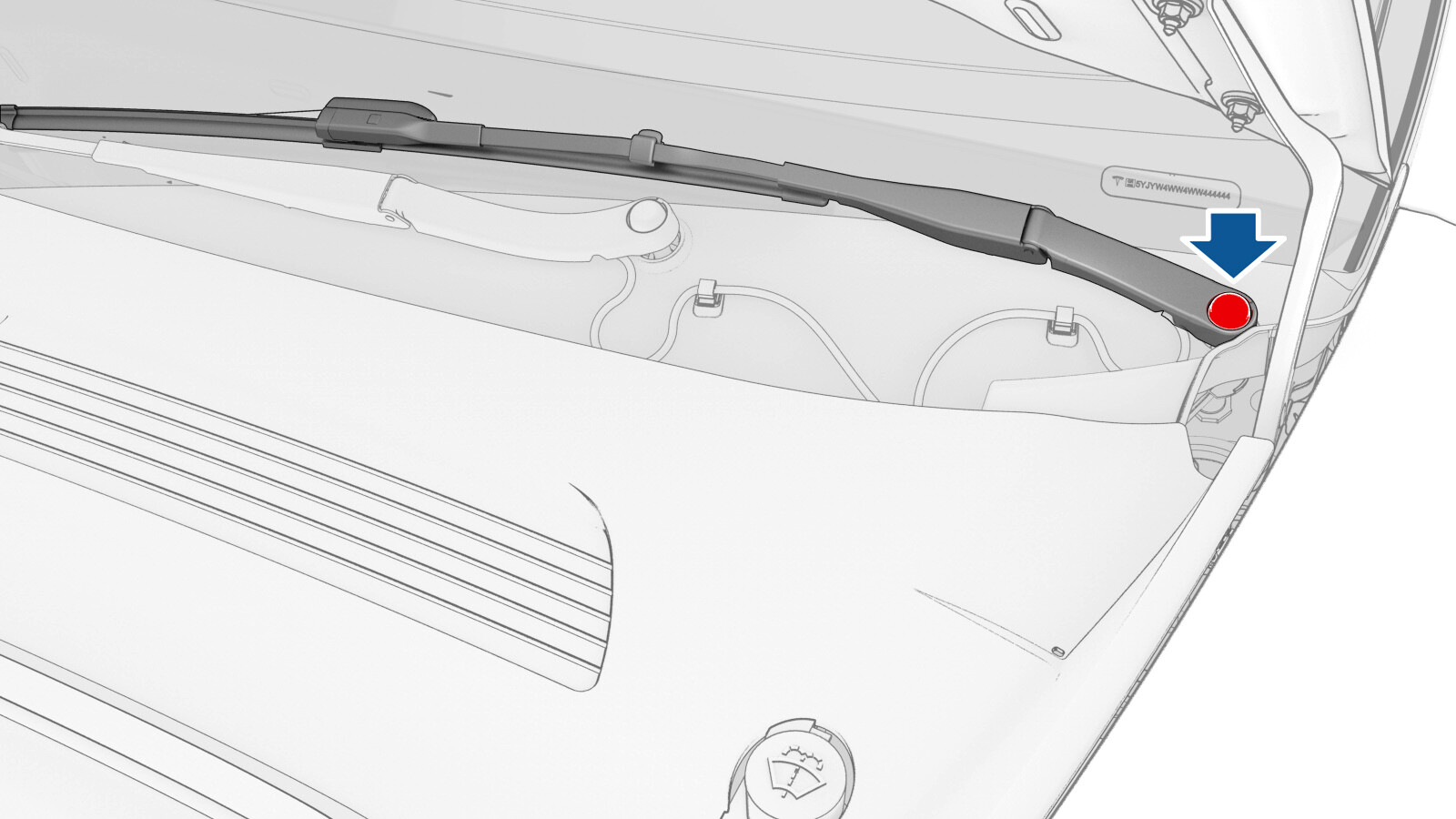

  1. 将 RH 雨刮器臂放置到车辆上。
    Informational PurposesAn informational icon, calling your attention
    确保 RH 雨刮器顶端在挡风玻璃角落处的两个指示器之间对齐。
  2. 安装将右侧雨刮器臂固定到雨刮器电机总成的螺母。
    25 Nm (18.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸扭矩扳手(仅适用于安装程序)

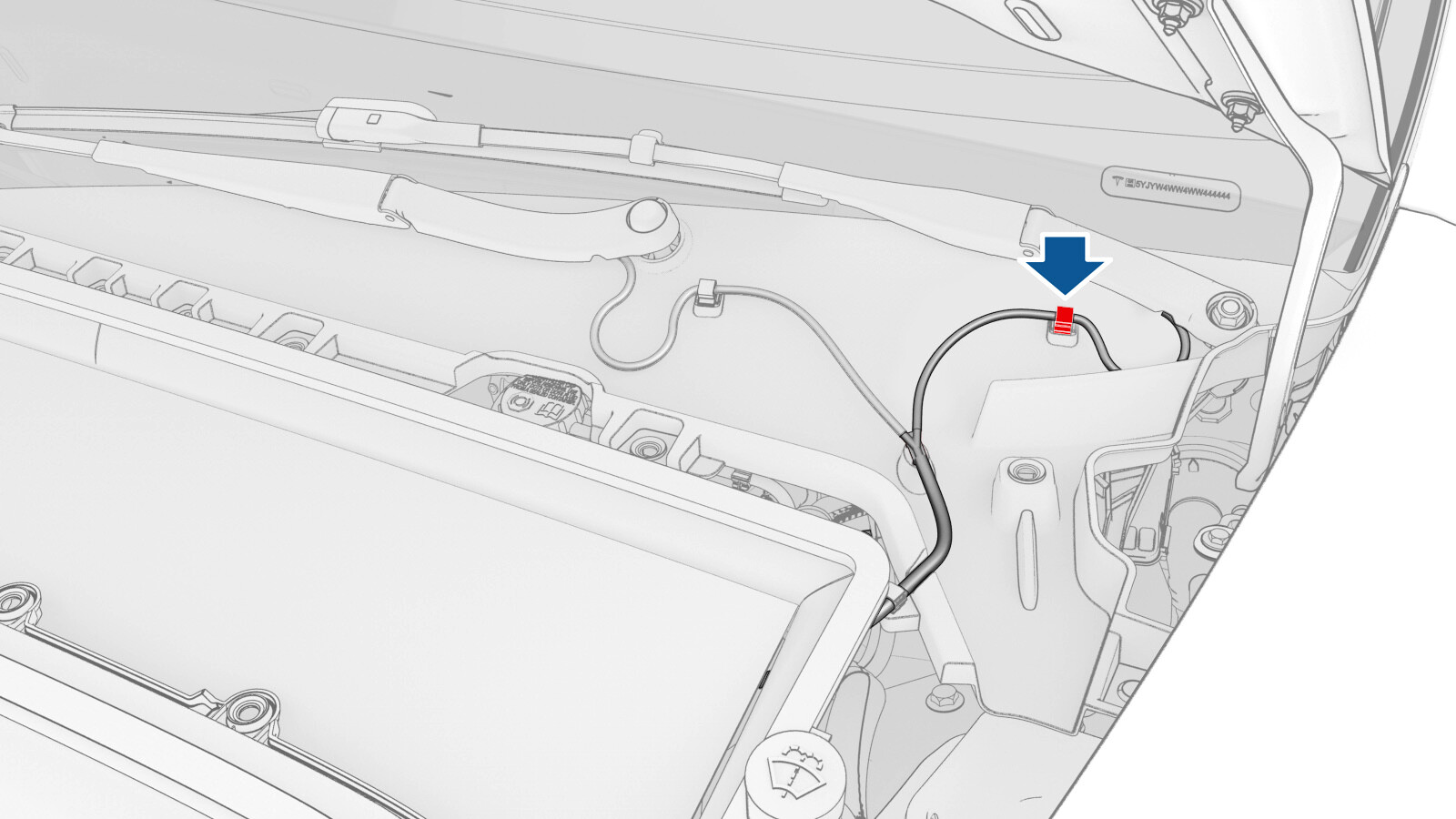

  3. 将右侧雨刮器臂软管连接到 Y 型管,然后安装软管夹。
  4. 安装右侧雨刮器臂螺母盖。
  5. 对左侧雨刮器臂和软管总成重复第1步至第4步。
    Informational PurposesAn informational icon, calling your attention
    请务必将 LH 雨刮器臂软管布设在雨刮器臂枢轴点的下方。
    图 1. 正确的软管布设
  6. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
