支架 - 车牌 - 前(欧洲、中东和非洲)(使用夹具改装)

校正代码 12070126 0.06 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1742127-00-A 前车牌夹具,MODEL Y,欧洲、中东和非洲
  • 1742127-IT-A 前车牌夹具,MODEL Y,意大利

程序

  1. 将前车牌架放在夹具上。
  2. 将夹具放在前饰板上:将中间指示标志(切出的狭缝)与前饰板格栅的中心对齐。

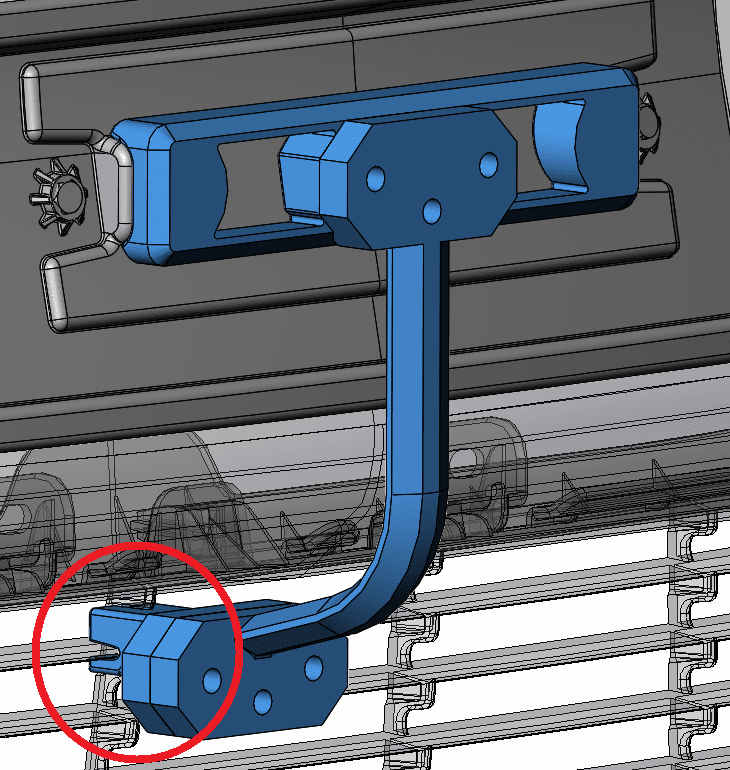

    图 1. 1742127-00-A 如图所示,1742127-IT-A 类似
    Informational PurposesAn informational icon, calling your attention
    在夹具头上施加足够的力,使前饰板格栅与前车牌架均匀接触。
    Informational PurposesAn informational icon, calling your attention
    确保通过将手放在夹具头上来握住夹具。
  3. 安装将前车牌架固定到前饰板的自攻螺钉(零件号 1104972-00-A)(x2)。
    3 Nm (2.2 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    不要过度拧紧螺钉,以免损坏前饰板。
    图 2. 1742127-00-A 如图所示,1742127-IT-A 类似
  4. 采用将夹具从前饰板格栅和车牌架中滑出的方式拆下夹具。
