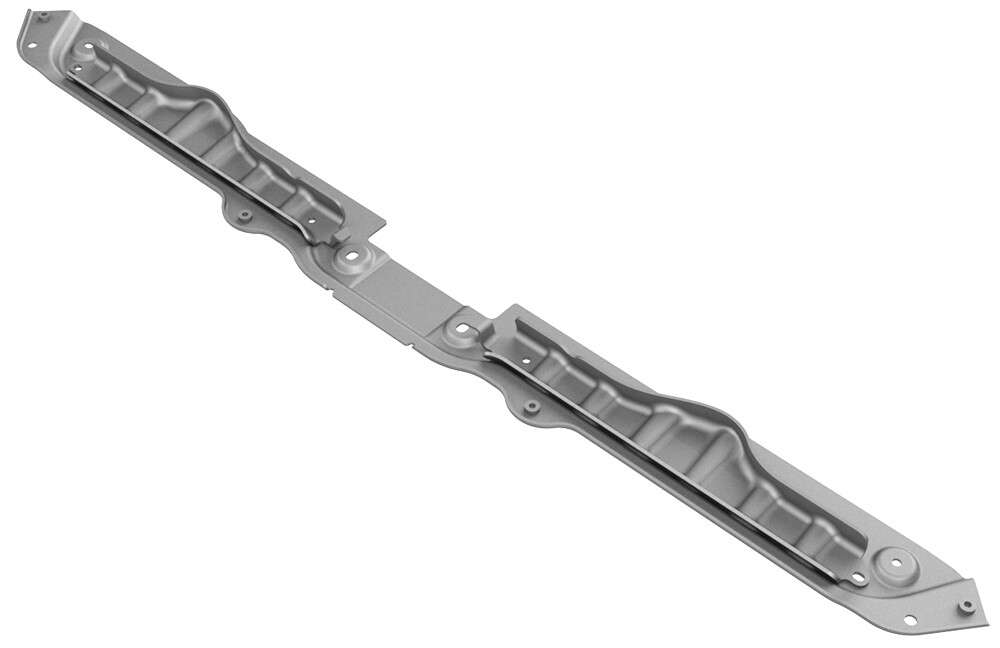

滑板 - 高压电池 - 前部(拆卸和更换)

校正代码 16102002 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(非结构化电池组) (拆卸和更换)

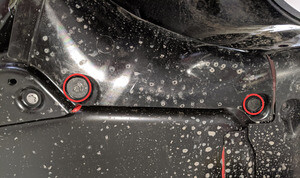

  2. 拆下将 LH 和 RH 前轮内衬前部固定到高压电池的夹子和螺栓。
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10mm 套筒
    • 4 英寸加长件
    图 1. LH 如图所示;RH 类似

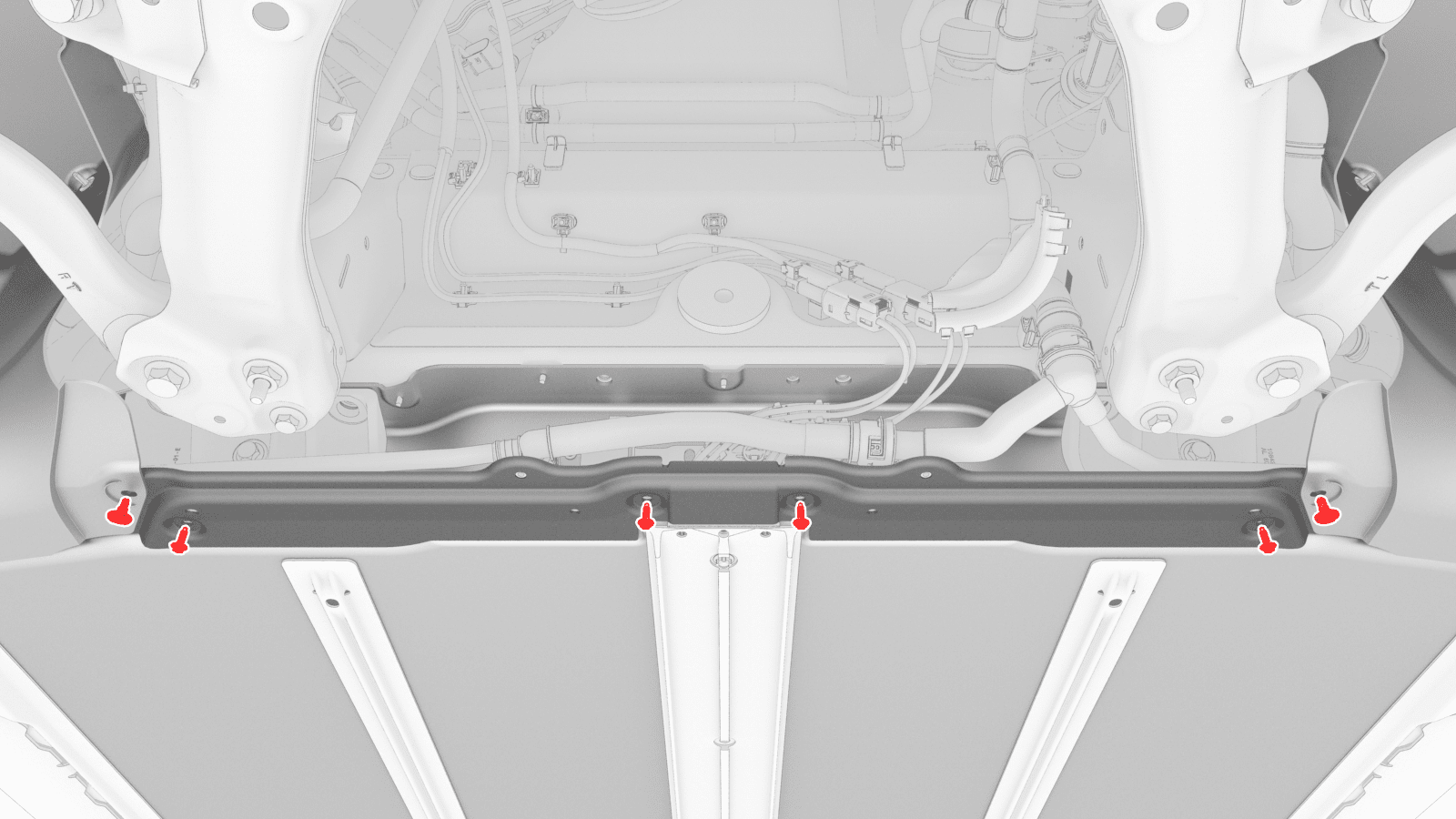

  3. 拆下将滑板固定到电池的螺栓和夹子,然后从电池上拆下滑板。
    13 Nm (9.6 lbs-ft)
    提示: 推荐使用以下工具:
    • EP10 套筒
    • 4 英寸加长件

安装

安装程序与拆卸程序相反。
