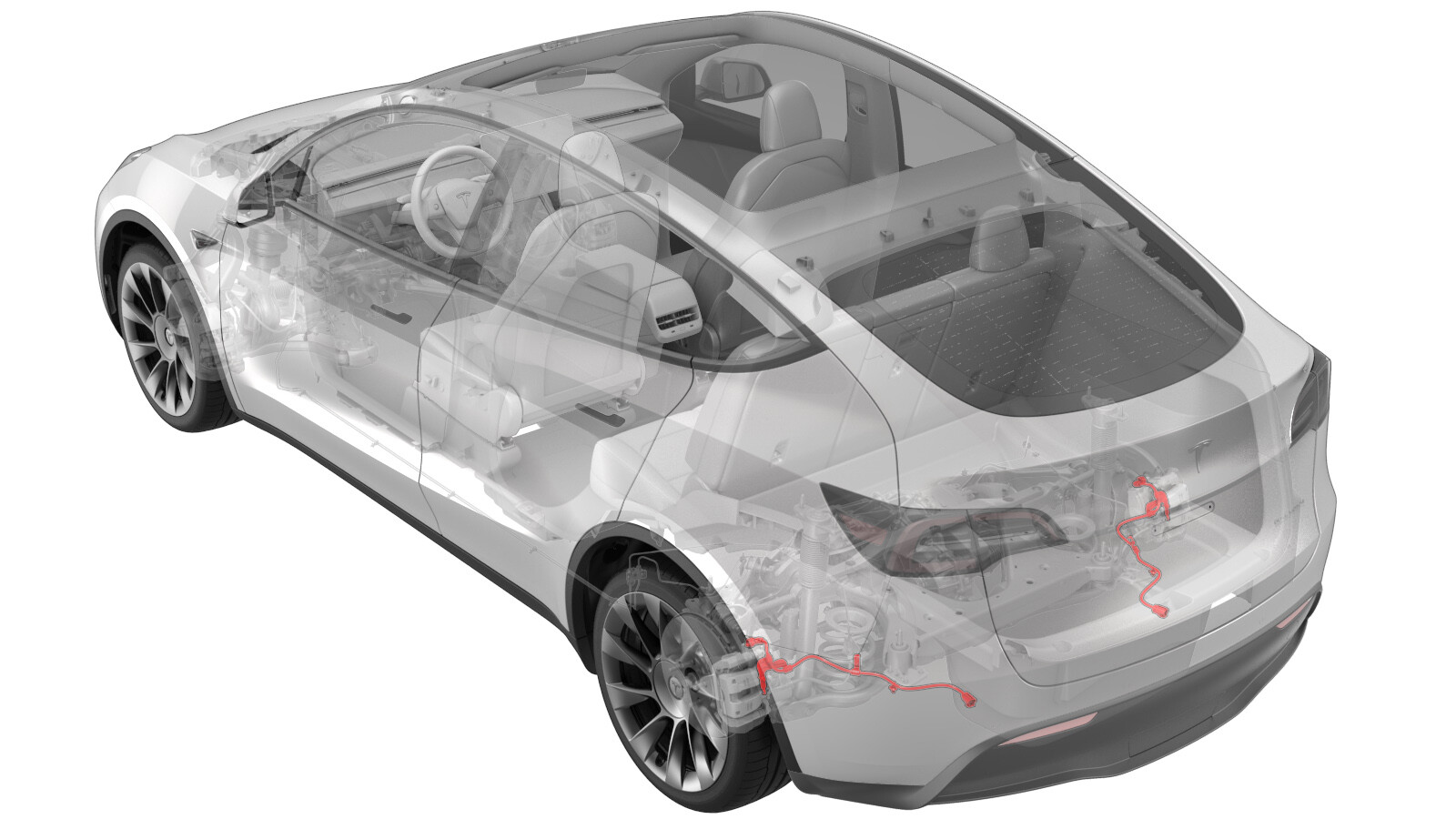

线束 - 电子驻车制动 (EPB) - LH(拆卸和更换)

校正代码 17102102 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格线束 - 电子驻车制动 (EPB) - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后电子驻车制动 (EPB) 线束支架固定到左后制动钳的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
重复使用
将左后电子驻车制动 (EPB) 线束支架固定到车身的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 升起并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 拆下左后车轮。请参阅轮毂总成(拆卸和安装)
  3. 拆下 LH 后轮内衬。请参阅轮拱内衬 - 后 - LH(非结构化电池组) (拆卸和更换)

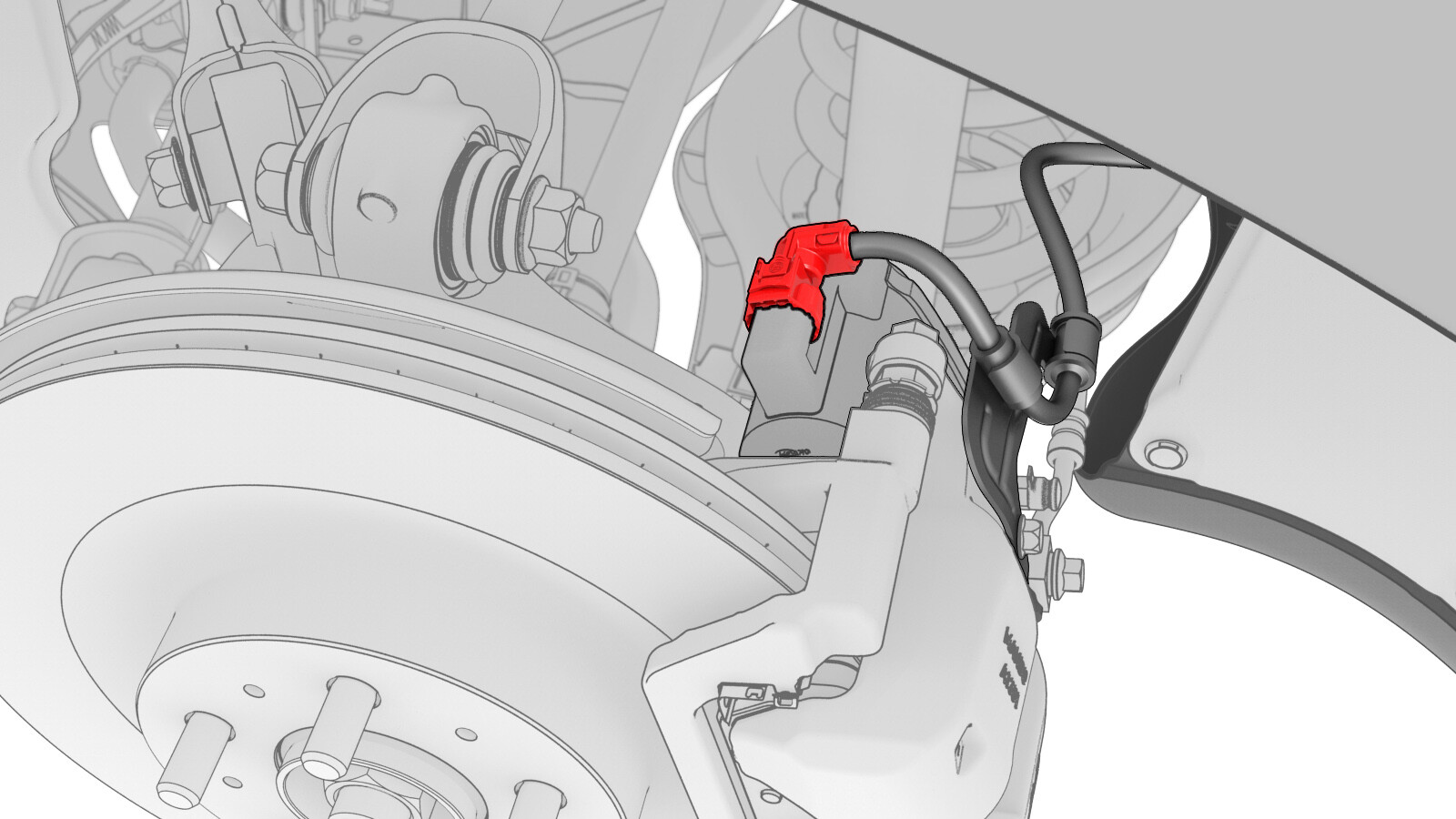

  4. 释放连接器锁,然后断开 LH 电子驻车制动钳电气连接器。
  5. 拆下将 LH 后 EPB 线束支架固定到 LH 后制动钳的螺栓。
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
  6. 拆下将 LH 后 EPB 线束支架固定到车身的螺栓。
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒

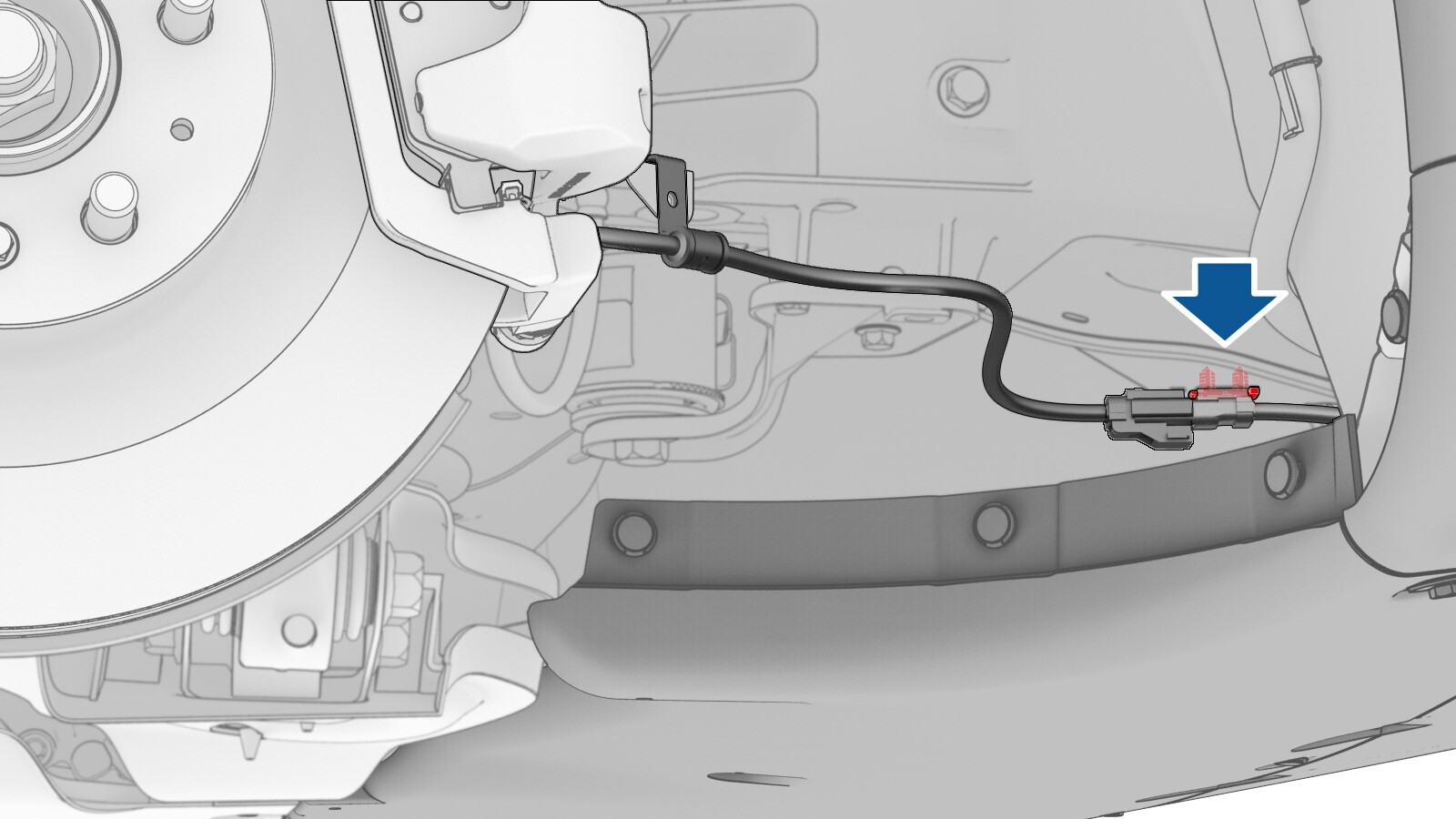

  7. 释放将 LH 后 EPB 线束固定到支架的夹子。

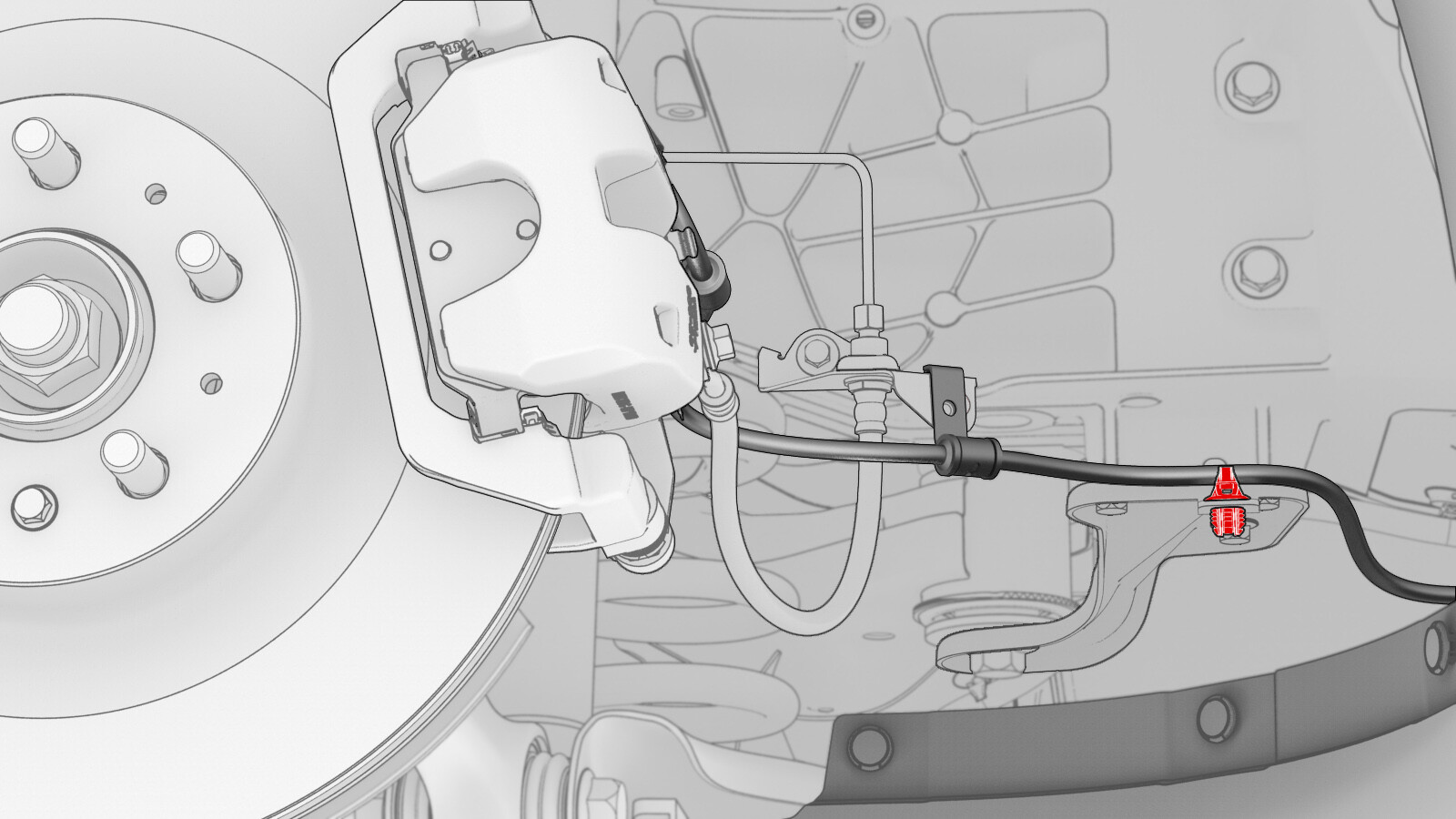

  8. 释放将 LH 后 EPB 线束固定到车身的夹子。

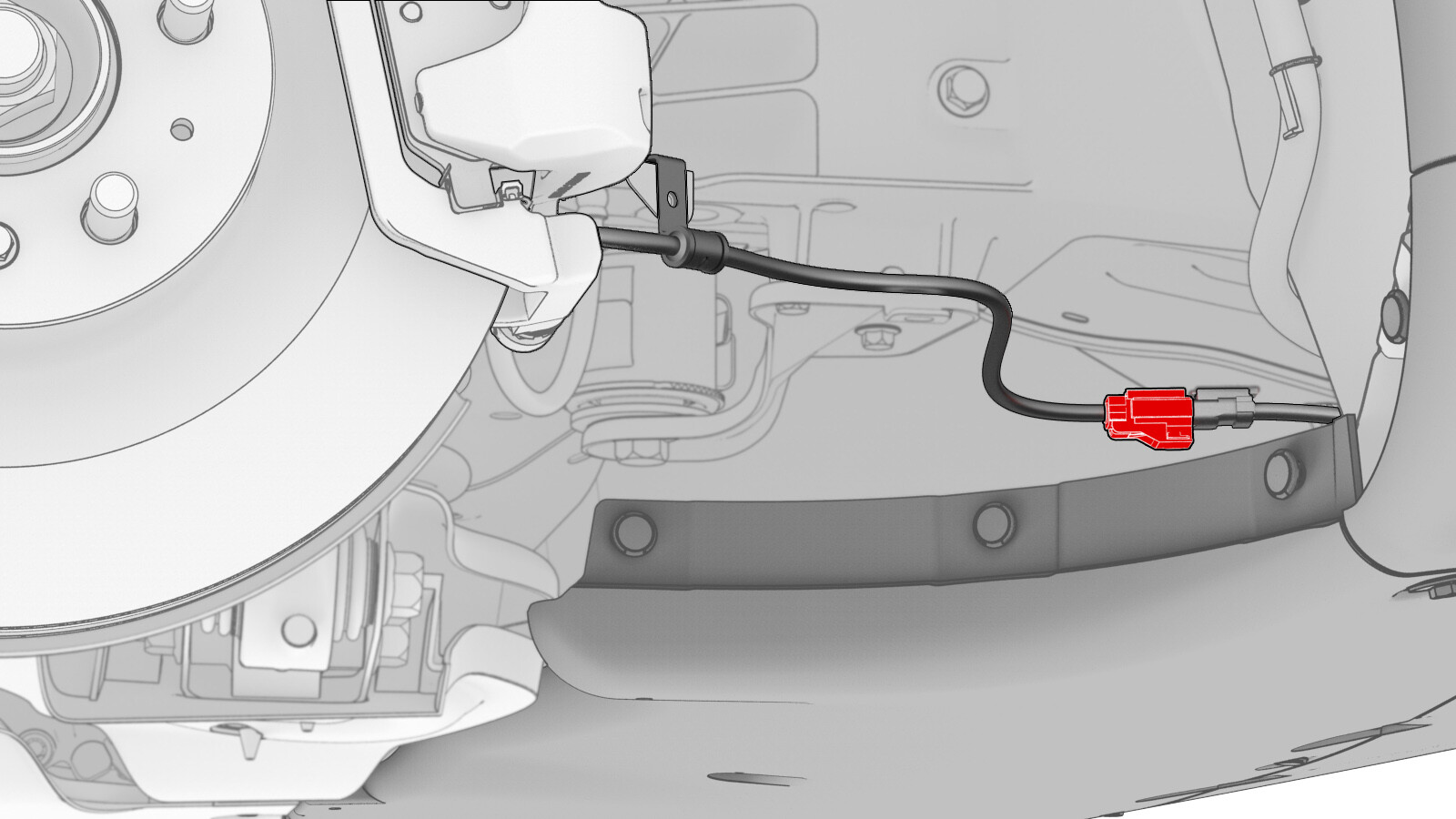

  9. 释放连接器锁,然后断开 LH 后电子驻车制动线束与后车身主线束之间的连接。

安装

安装程序与拆卸程序相反。
