气囊 - 膝部 - 副驾位（拆卸和更换）

校正代码 20010402 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前，确保 12V/低压电源已断开至少 1 分钟，否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
Informational PurposesAn informational icon, calling your attention
注
只有北美车辆装配有副驾位膝部气囊。

扭矩规格

表 1. 扭矩规格： 气囊 - 膝部 - 副驾位（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将副驾位膝部气囊固定到仪表板的螺栓（2 个）
2 Nm (1.5 lbs-ft)
  • 梅花 T20 套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 2 英寸加长件
将副驾位膝部气囊固定到仪表板的螺栓（4 个）
8 Nm (5.9 lbs-ft)
  • 梅花 T20 套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 2 英寸加长件
或
  • 外梅花套筒 E10
  • 1/4 英寸标准棘轮
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
    • Wiha 1/4 英寸钻头托架适配器
    • Wiha 扭矩调节器
    • 1/4 英寸至 3/8 英寸适配器

拆卸

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。

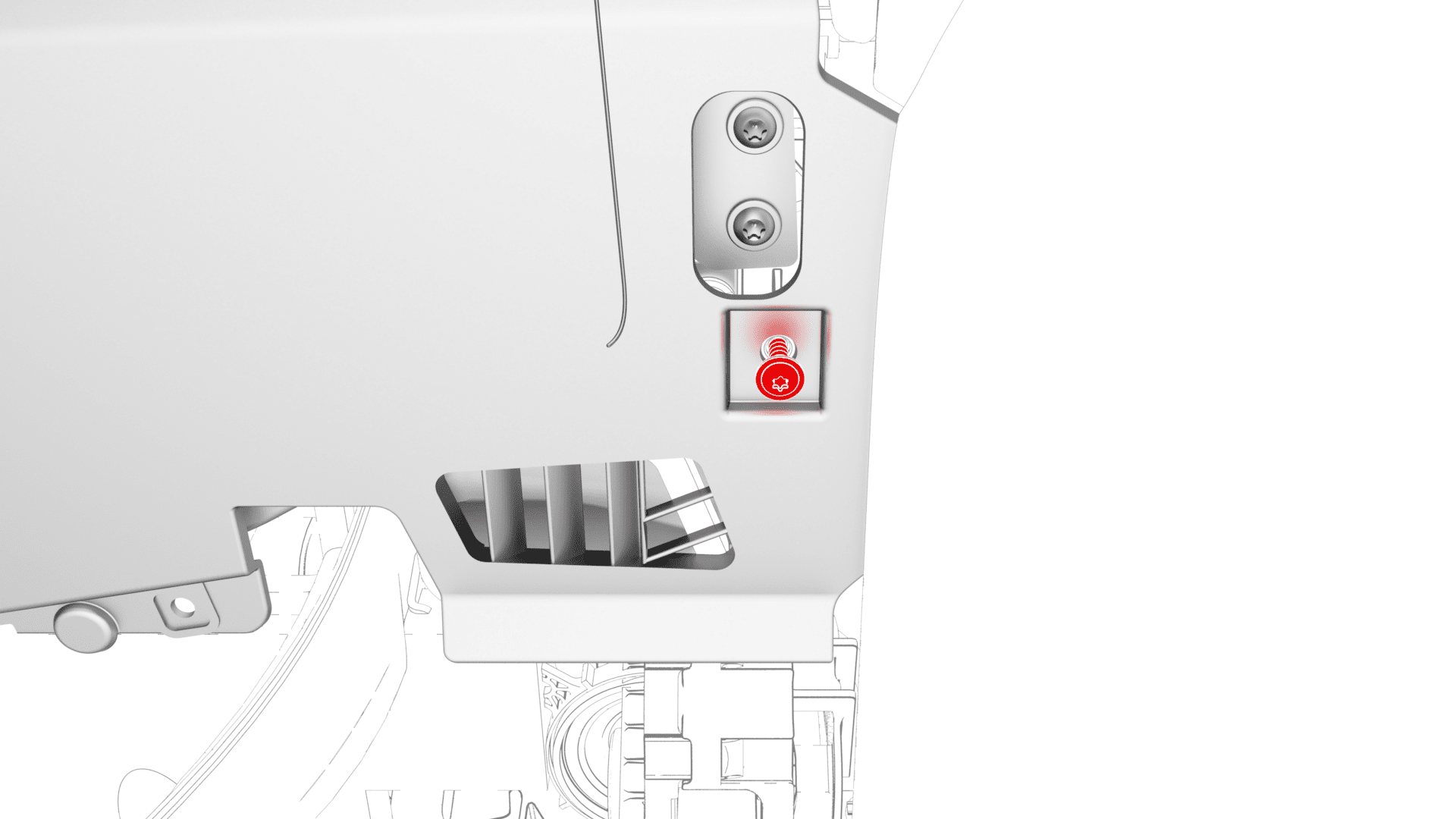

  3. 拆下 RH 前脚垫。
  4. 拆下副驾位脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位（左侧驾驶）（拆卸和更换）。

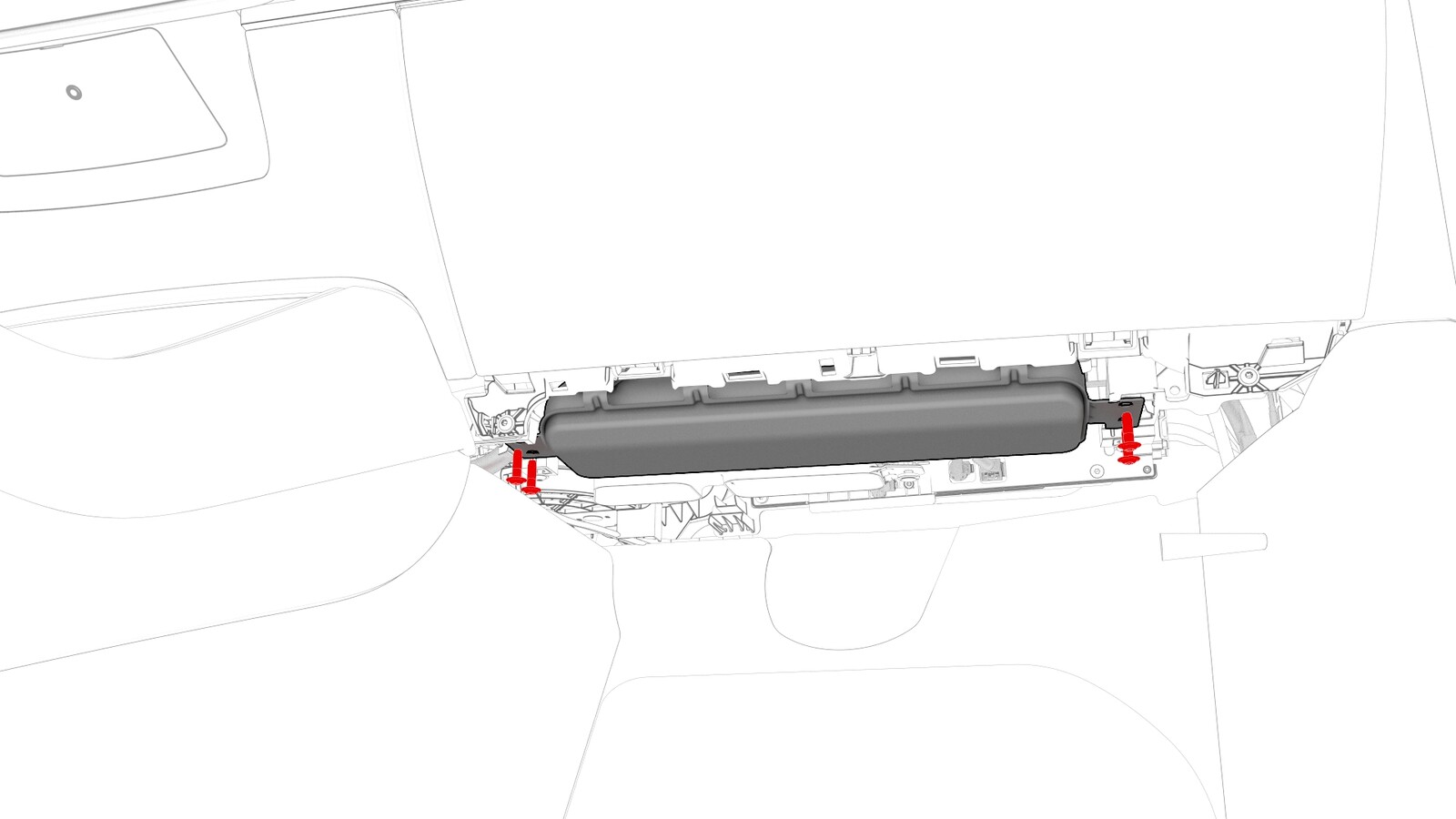

  5. 拆下将前排乘客膝部气囊固定到仪表板的螺栓 (x2)。
    2 Nm (1.5 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件

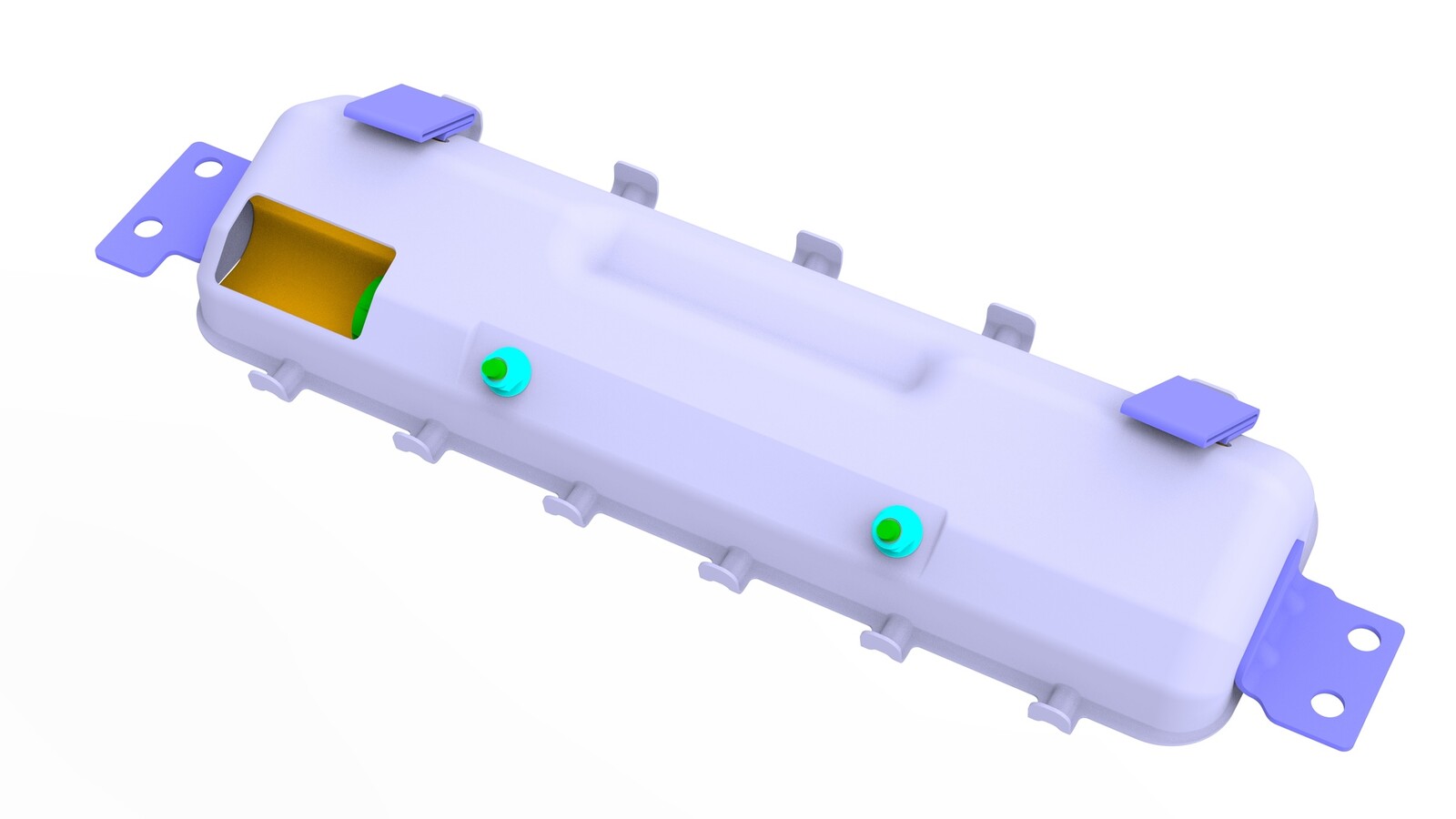

  6. 支撑前排乘客膝部气囊的同时，拆下并弃用将前排乘客膝部气囊固定到仪表板的螺栓 (x4)。
    8 Nm (5.9 lbs-ft)
    或
    8 Nm (5.9 lbs-ft)
    提示： 推荐使用以下工具：
    对于 Torx T20，请使用：
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 2 英寸加长件
    对于 Torx E10，请使用：
    • 外梅花套筒 E10
    • 1/4 英寸标准棘轮
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
      • Wiha 1/4 英寸钻头托架适配器
      • Wiha 扭矩调节器
      • 1/4 英寸至 3/8 英寸适配器

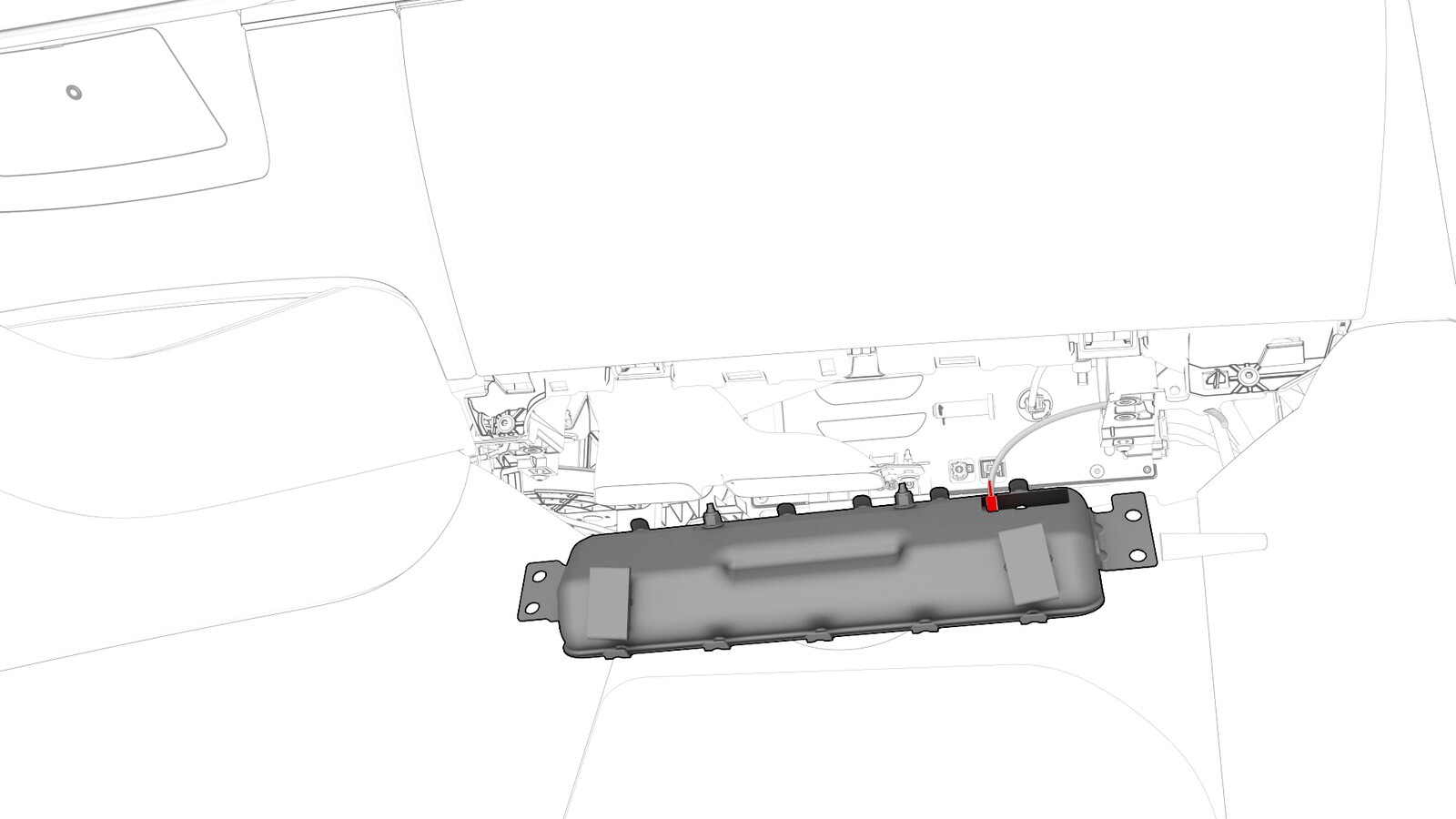

  7. 断开前排乘客膝部气囊上的电气连接器。
  8. 将前排乘客膝部气囊和密封饰板作为总成从车上拆下。

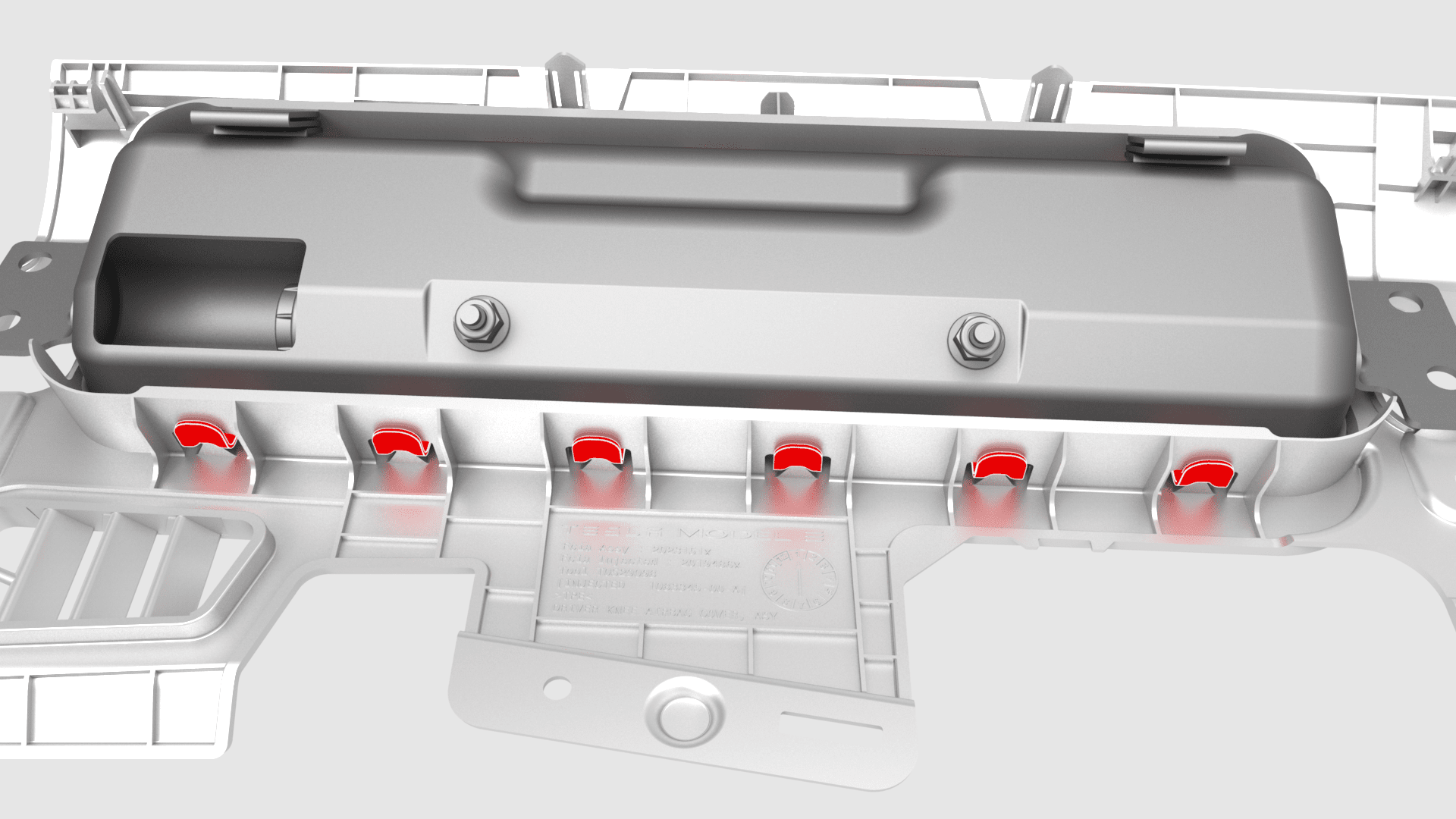

  9. 分开将前排乘客膝部气囊固定到密封饰板的锁片 (x11)，然后从饰板上拆下该气囊。

安装

安装程序与拆卸程序相反，以下各项除外：

Informational PurposesAn informational icon, calling your attention
注

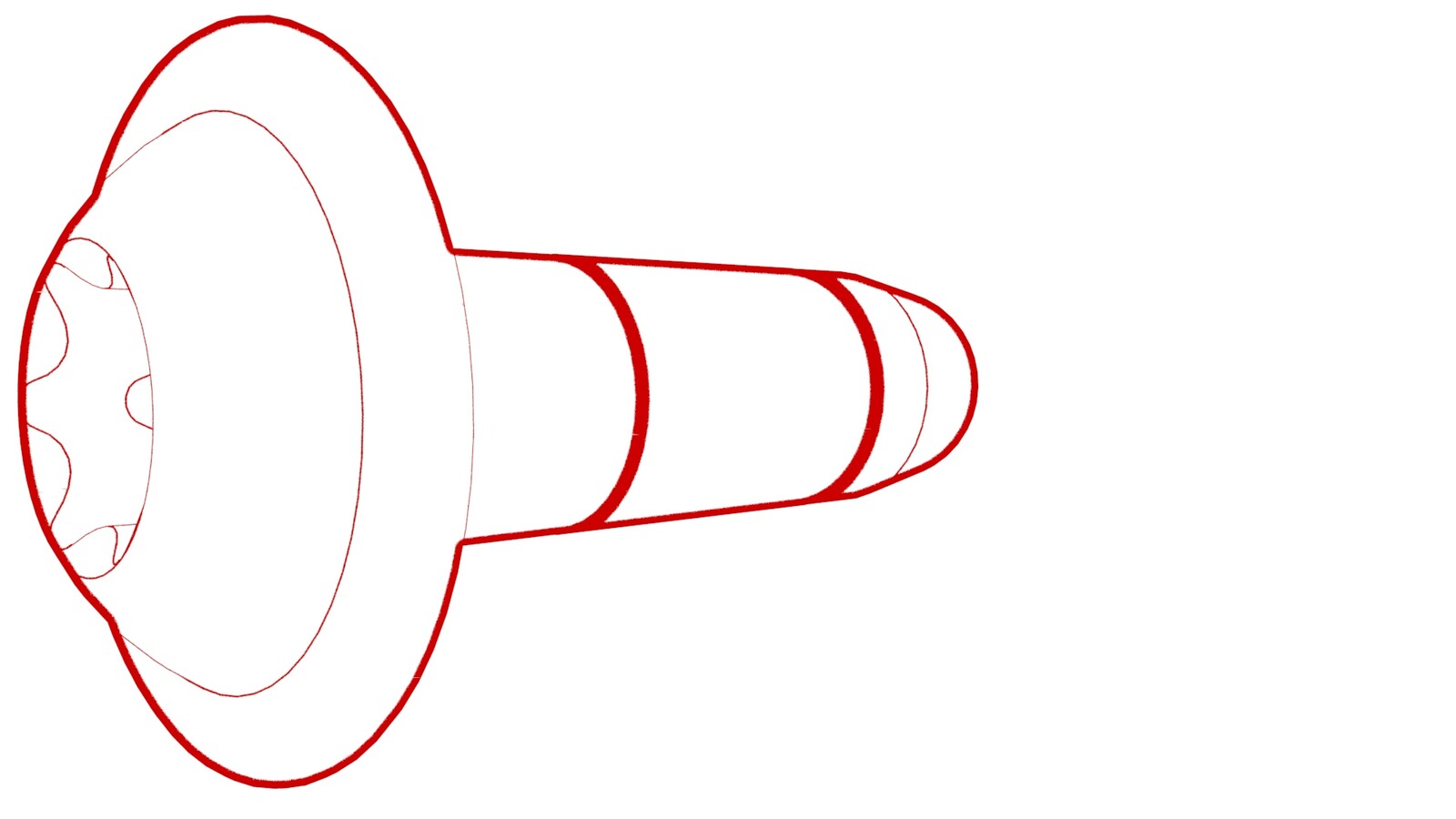

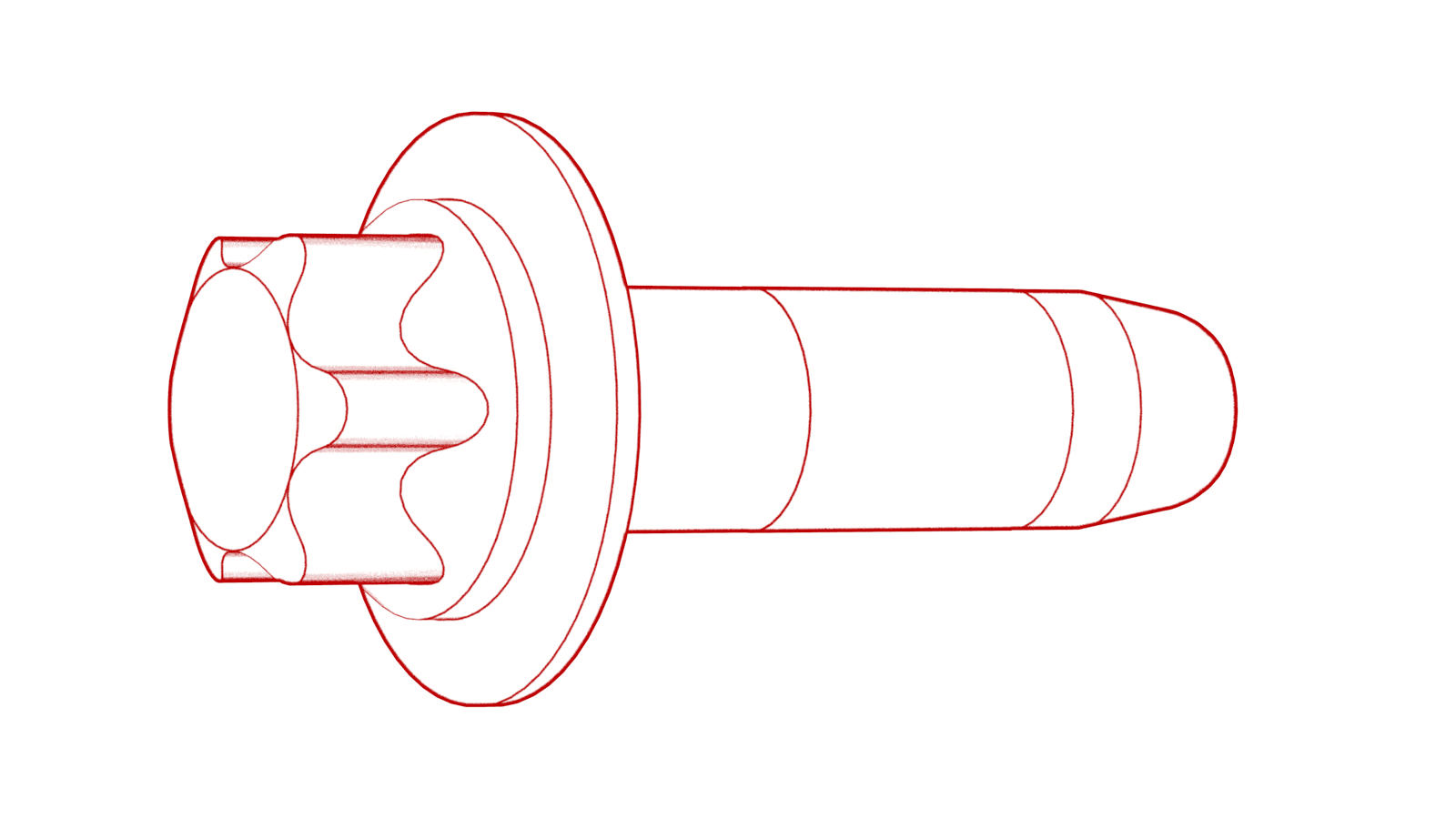

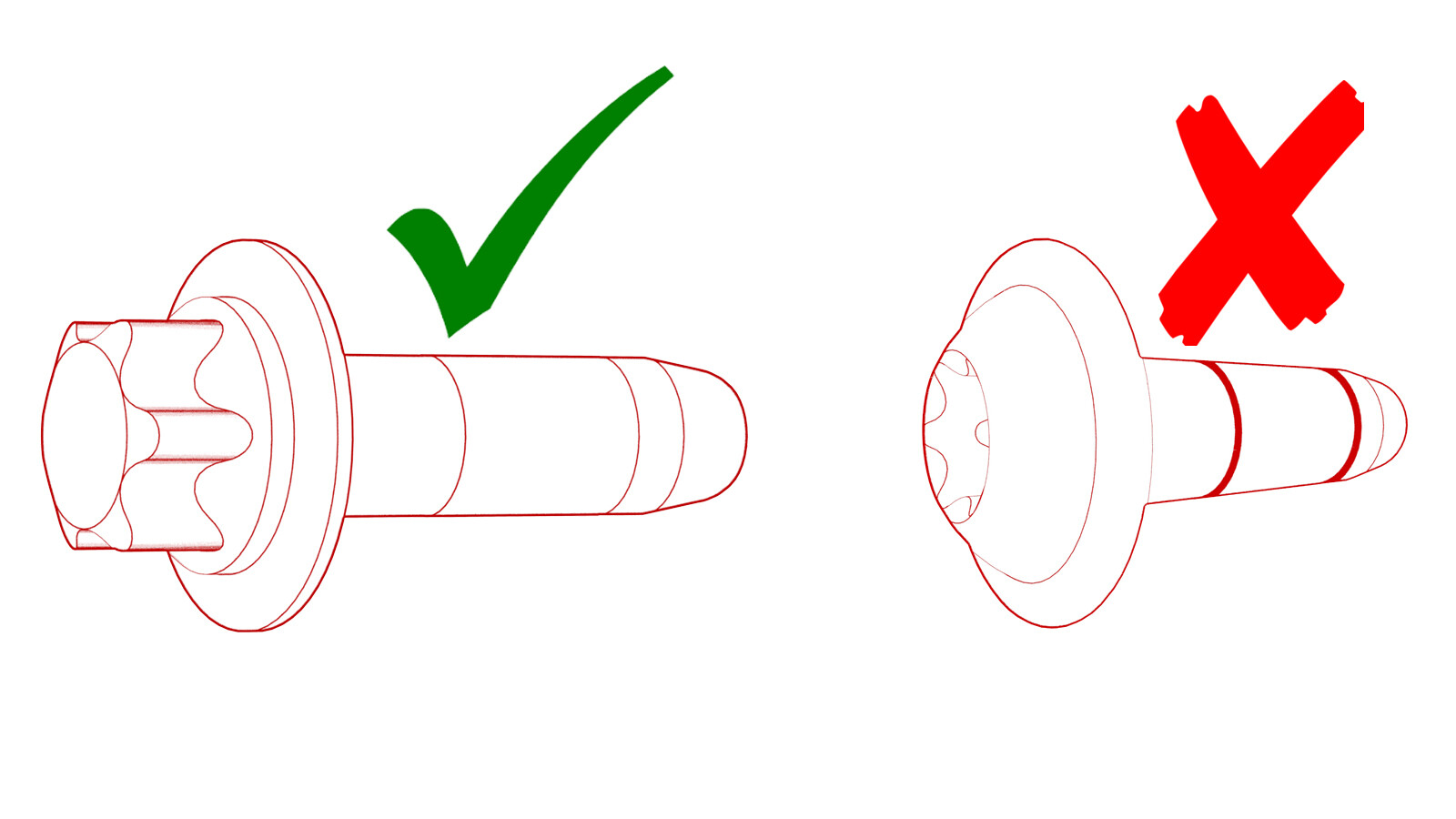

给前座乘客膝部气囊安装新的 Torx External E10 螺栓 (x4)。不要使用 Torx T30 螺栓（如图所示）。
提示： 推荐使用以下工具：

更换所有耐落螺栓。
