电机 - 座椅倾斜 - 驾驶位座椅（拆卸和更换）
校正代码 13011502 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车辆上拆下时，以及在座椅底座上或其附近执行相关操作时，请佩戴防割手套。
- 2024-12-09: 添加了小型倾斜电机配置信息。
- 2023 年 5 月 23 日：添加了适用于副驾位座椅的说明和附加步骤。
- 2023 年 5 月 3 日：添加了副驾位座椅校准和乘员分类系统 (OCS) 校准的步骤。
拆卸
- 拆下驾驶位座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
-
拆下驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
注如果对副驾位座椅执行此程序，则无需执行本步骤。
-

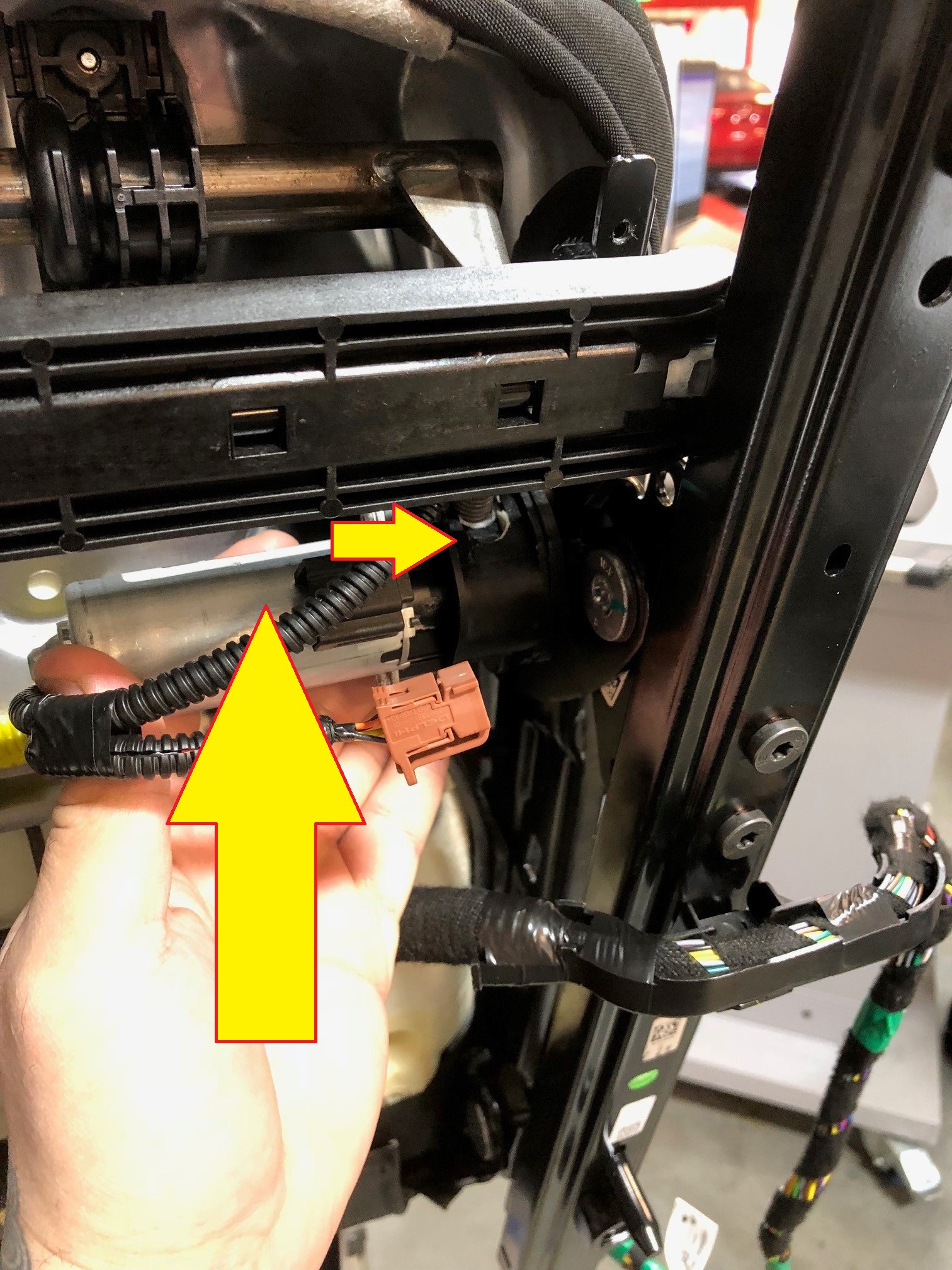

将电气线束从驾驶位座椅倾斜电机连接器上断开。
-

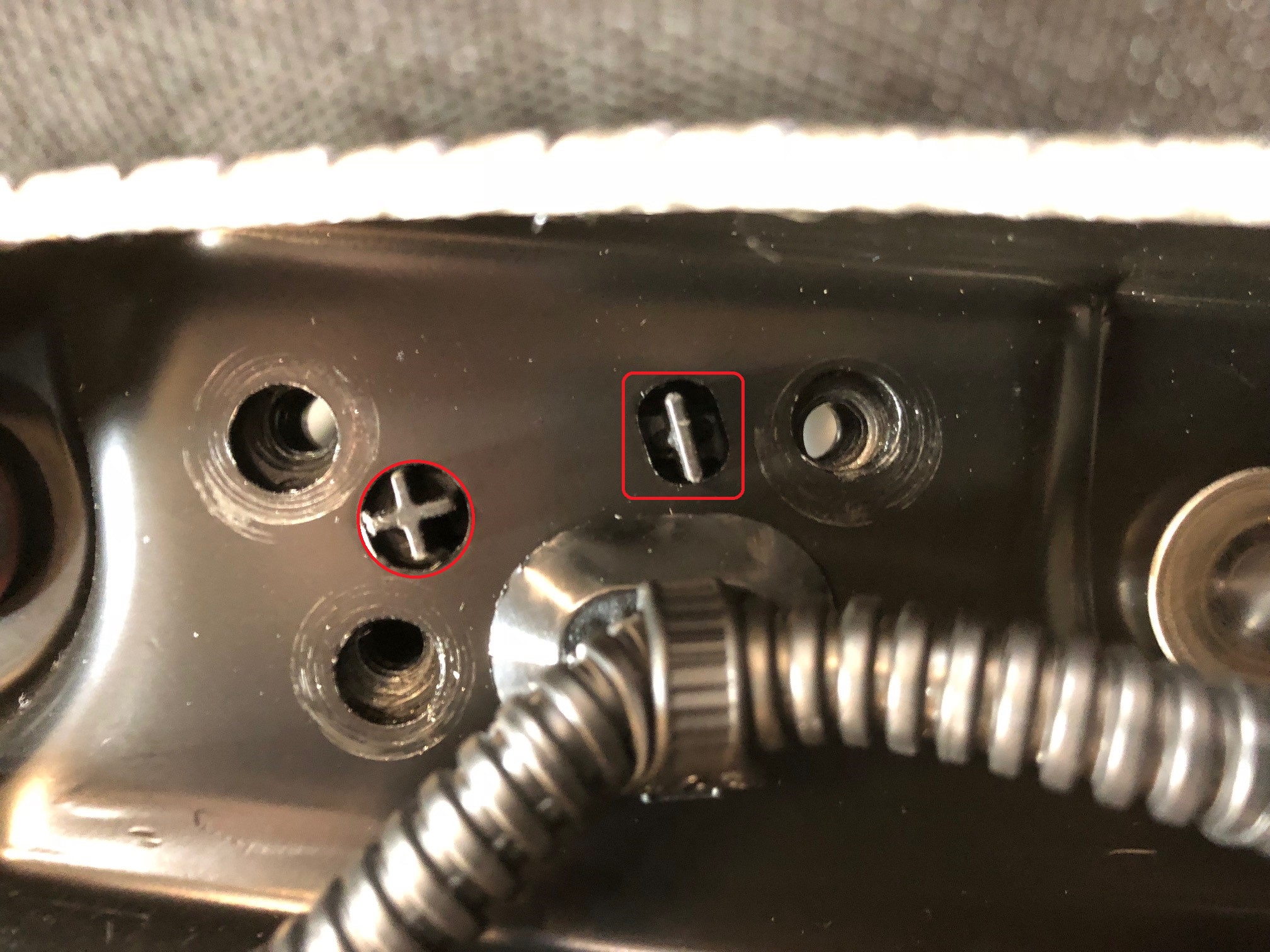

如果对副驾位座椅执行此程序：松开将右前座椅安全带锁扣线束固定到座垫框架的夹子（2 个）。
-
拆下将驾驶位座椅倾斜电机固定到座椅框架的螺栓。
-
拆下将驾驶位座椅倾斜电机调节臂固定到座垫倾斜导管支架的螺栓，然后将驾驶位座椅倾斜电机从座椅框架上拆下。
安装
-
将驾驶位座椅倾斜电机固定到座椅框架上，然后安装将驾驶位座椅倾斜电机调节臂固定到座垫倾斜导管支架的螺栓。
16 Nm (11.8 lbs-ft)
-
安装将驾驶位座椅倾斜电机固定到座椅框架的螺栓（3 个）。
7.5 Nm (5.5 lbs-ft)
-
如果已拆下，请安装将右前座椅安全带锁扣线束固定到座垫框架的夹子（2 个）。
-
将电气线束与驾驶位座椅倾斜电机连接器相连。
- 如果已拆下，请安装驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
- 安装驾驶位座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
-
2024 年 6 月之后生产的车辆的前排座椅总成和座椅座垫框架总成带有一个新设计的 Tesla “小型倾斜”电机，更换这些总成零件（或小型倾斜电机）时，可能需要进行配置变更。如需更新配置，请浏览表中给出的配置信息，然后执行以下子步骤。
- 进入Infotainment Dashboard中的Vehicle Configuration部分。请参阅网关配置（显示和变更）。
- 根据表中给出的倾斜电机总览信息更新cfg_frontSeattype。
-
如果维修北美车辆的副驾位座椅：
- 开始校准前，移走副驾位座椅上的所有物品。
- 在车辆触摸屏上，点击，然后检查车辆固件版本。如果车辆固件是 2023.2.11 或更高版本，请执行软件重新安装。请参阅软件重新安装 - 触摸屏。如果车辆固件不是 2023.2.11 或更高版本，请更新车辆固件。请参阅软件更新。
- 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 解锁车辆网关。请参阅网关（解锁）。
- 在 Toolbox 中，点击Actions选项卡，然后搜索 “OCS”。
- 点击Run，以运行PROC_OCS1P_SELF-CALIBRATIONvia Toolbox: (link)via Service Mode Plus: Safety & Restraints ➜ Seats ➜ OCS1P Self Capacitance Calibration例行程序。
- 点击Actions选项卡，然后搜索 “Seat calibration”。
- 点击Run，以运行PROC_VCRIGHT_SEAT-CALIBRATEvia Toolbox: (link)例行程序。
- 断开 Toolbox，然后将笔记本电脑从车辆上取出。
-
校准驾驶位座椅：
