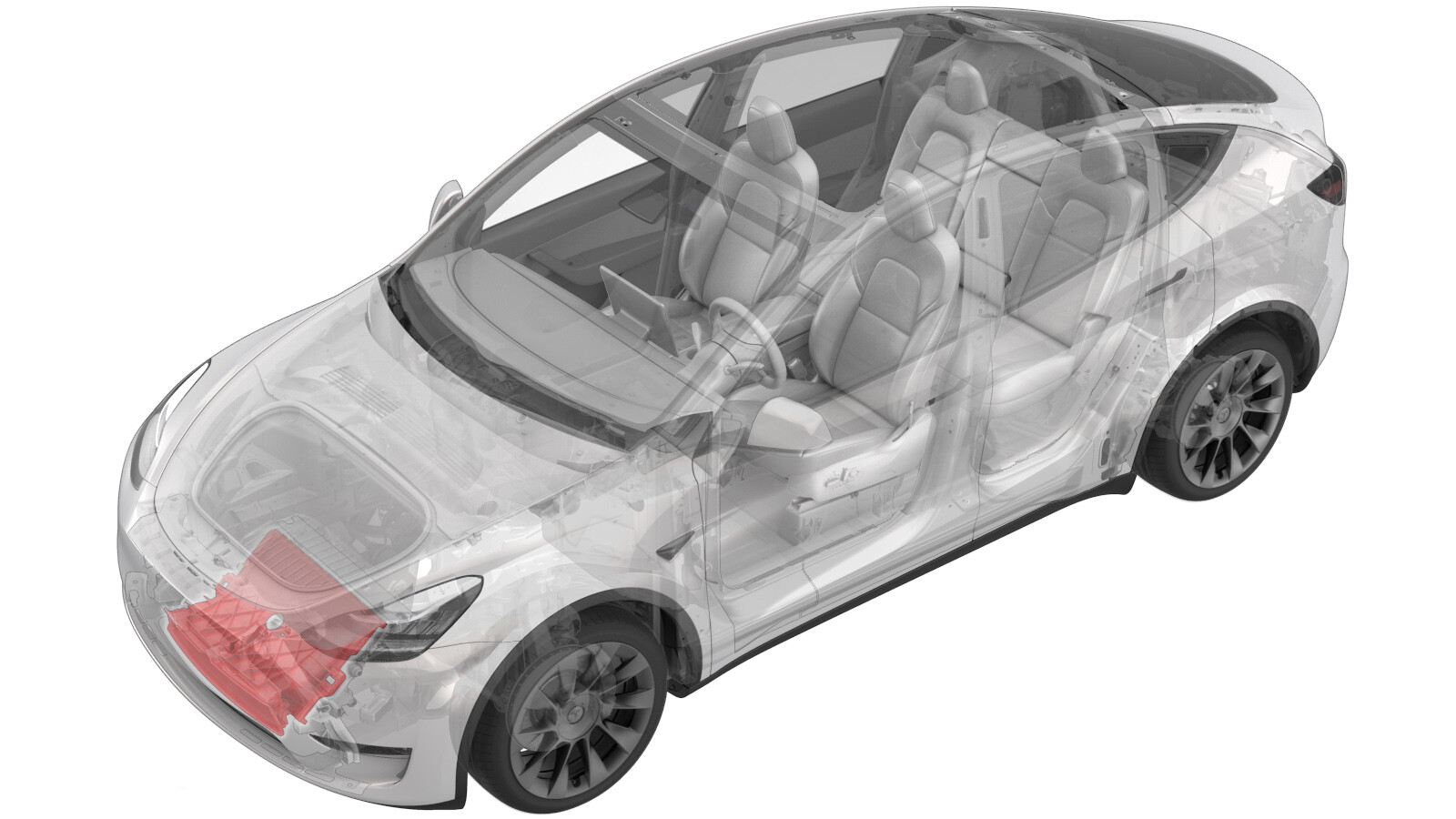

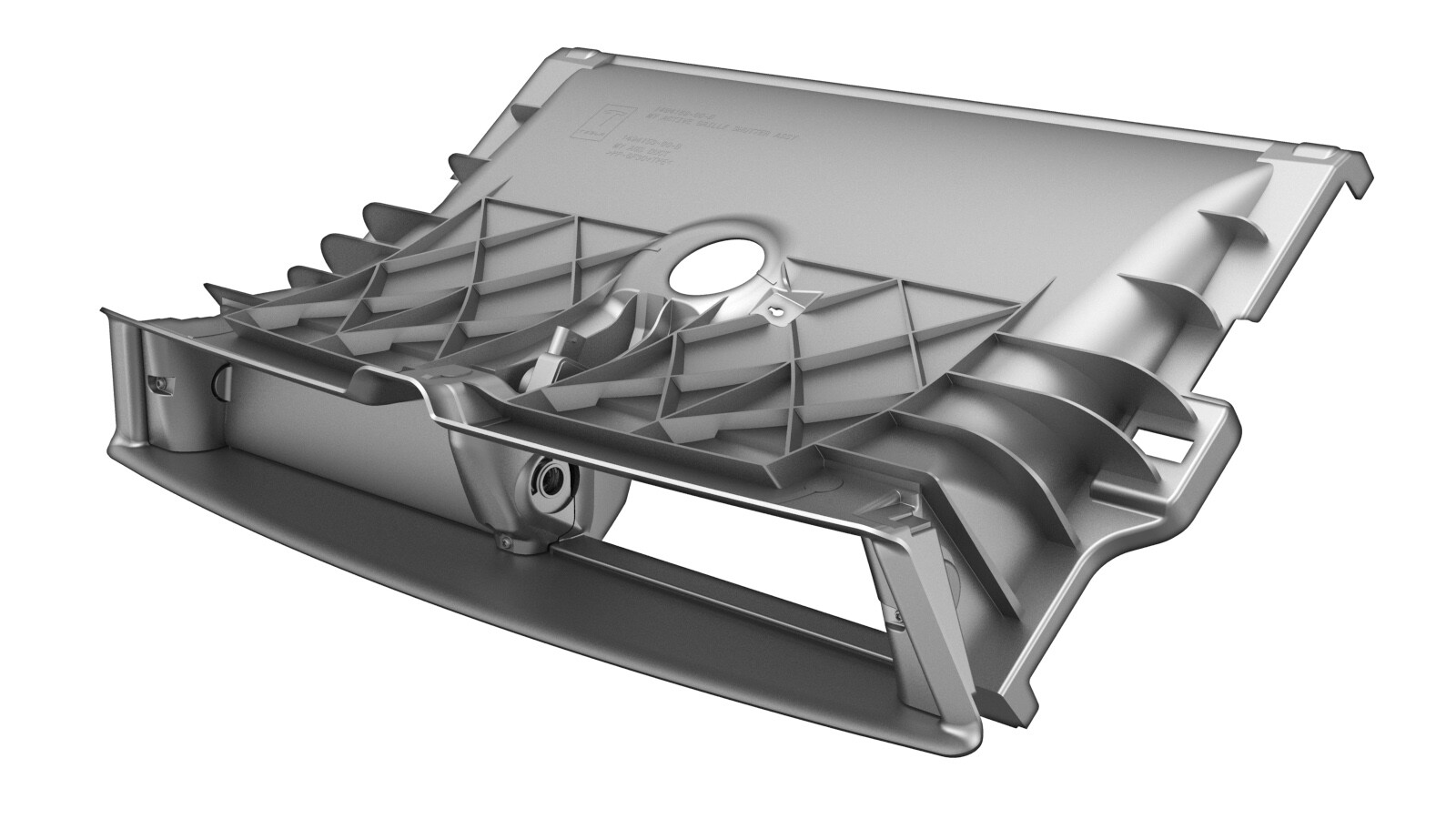

主动进气格栅（拆卸和更换）

校正代码 18500602 0.78 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 8 月 8 日：修复了损坏的程序引用。
  • 2023 年 11 月 16 日：根据最新验证更新了整个程序。
表 1. 扭矩规格： 主动进气格栅（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将冷却风扇模块总成固定到前端支架的左右螺栓（2 个）
10 Nm (7.4 lbs-ft)
  • 8 毫米套筒
  • 6 英寸加长件
  • 1/4 英寸通用接头
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手 （仅适用于安装程序）
 重复使用
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
Model Y 温度管理部件需在极为严格的规格范围内工作，若未认真遵守维修程序，则可能发生故障。切勿依赖过去使用其他温度管理系统的经验，请仔细阅读“维修手册”并严格按说明操作。

拆卸

  1. 将车辆置于双柱举升机上。
  2. 打开左前车门，降下左前车窗。
  3. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和更换）。
  4. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 断开低压电源。请参阅12V/低压电源（断开和连接）。
  6. 松开连接器锁，然后断开主动进气格栅电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。
  7. 将环境温度传感器盖从主动进气格栅上拆下，然后断开传感器电气连接器。
  8. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  9. 拆下前裙板。请参阅裙板 - 前饰板（拆卸和更换）。
  10. 在副车架前部放置一块毛巾，以保护冷却风扇在后续步骤中免受损坏。
  11. 请他人协助支撑冷却风扇模块总成，拆下将冷却风扇模块总成固定到前端支架的左右螺栓（2 个）。
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 6 英寸加长件
    • 1/4 英寸通用接头
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手 （仅适用于安装程序）
    图 1. 左侧
    图 2. 右侧
  12. 将车辆下降到适宜的作业高度，然后将举升机置于锁止位。
  13. 松开将主动进气格栅固定到冷却风扇和护罩总成的锁片（14 个），然后拆下主动进气格栅。

安装

  1. 将主动进气格栅安装到冷却风扇和护罩总成上，然后紧固将格栅固定到总成的锁片（14 个）。
  2. 将车辆举升到适宜的作业高度，然后将举升机降至锁止位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

  3. 请他人协助支撑冷却风扇模块总成，紧固将冷却风扇模块总成固定到前端支架的左右螺栓（2 个）。
    10 Nm (7.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 6 英寸加长件
    • 1/4 英寸通用接头
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手 （仅适用于安装程序）
    图 3. 左侧
    图 4. 右侧
  4. 取走副车架前部的毛巾。
  5. 安装前裙板。请参阅裙板 - 前饰板（拆卸和更换）。
  6. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（非结构化电池组） （拆卸和更换）。
  7. 降低车辆，直至轮胎接触到地面。
  8. 连接环境温度传感器电气连接器，然后将传感器盖安装到主动进气格栅上。
  9. 接合锁片，以连接主动进气格栅电气连接器。
  10. 连接低压电源。请参阅12V/低压电源（断开和连接）。
  11. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
  12. 在笔记本电脑上，选择Actions选项卡，搜索PROC_VCFRONT_X_LOUVER-CALIBRATIONSearch for routine in ToolboxLouver Calibration，选择PROC_VCFRONT_X_LOUVER-CALIBRATIONSearch for routine in ToolboxLouver Calibration，点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    待例行程序完成后，点击右上角的 “X” 关闭窗口。
  13. 在Actions选项卡中搜索 “Thermal”，选择TEST-SELF_VCFRONT_X_HEAT-PUMP-THERMAL-PERFORMANCESearch for routine in ToolboxHeat Pump Thermal System Performance Test，点击Run，然后等待例行程序完成。
  14. 断开笔记本电脑的连接。
  15. 禁用“维护模式”。请参阅维护模式。
  16. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  17. 安装高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
  18. 升起左前车窗，关闭左前车门。
  19. 将车辆驶离举升机。
