12V/低压电源（断开和连接）
- 2024 年 1 月 19 日：添加了不同类型锂离子电池的信息。
- 2023 年 10 月 4 日：将断开充电线缆的步骤添加到了“断开锂离子电池”章节。
- Model Y，配备铅酸电池：17010200, 0.10
- Model Y，配备锂离子电池：17010410, 0.12
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
本程序会禁用 12V 电源，但并不证明高压电源不再用于高压部件（空调压缩机、变流器等）。完成本程序后，维护高压部件之前，请执行车辆高压禁用程序。
警告
如未严格按照本程序中的步骤顺序操作，可能会对车载电脑造成永久性损害。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| （铅酸）正极/负极电缆至电池端子 |
 6 Nm (4.4 lbs-ft) |
|
重复使用 |
断开 （Model Y，配备铅酸电池）
-
警告
断开 12V 电源之前，请满足以下条件：
-
如果车门处于开启状态，关闭的车窗可能会碎裂。
-
关闭车门可能会引发锁死。
-
气囊未展开。
-
各系统、显示屏和其他控制均已关闭。
-
- 断开所有充电线缆。
- 在触摸屏上，关闭温度控制系统电源，然后等待至少 30 秒，以便温度控制系统彻底关闭。
- 确保车辆处于驻车挡。
- 完全降下所有车窗，以避免发生玻璃破碎和车门上锁的状况。
- 打开左后和右后车门，将一条车间毛巾夹在车门撞销上，以免闩锁锁住。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 如果车辆配备高效分子空气 (HEPA) 过滤器，则拆下高效分子空气 (HEPA) 过滤器总成。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和安装）。
-
在触摸屏上，点击。
警告务必在温度控制系统电源关闭至少 30 秒后，再进行下一步。如果温度控制系统正在运行中，切勿断开 12V 电源。
-
拧松将 12V 电池负极电缆固定到电池的螺母，然后断开电缆与电池的连接。
警告断开 12V 电池负极电缆，然后断开紧急响应回路。
-

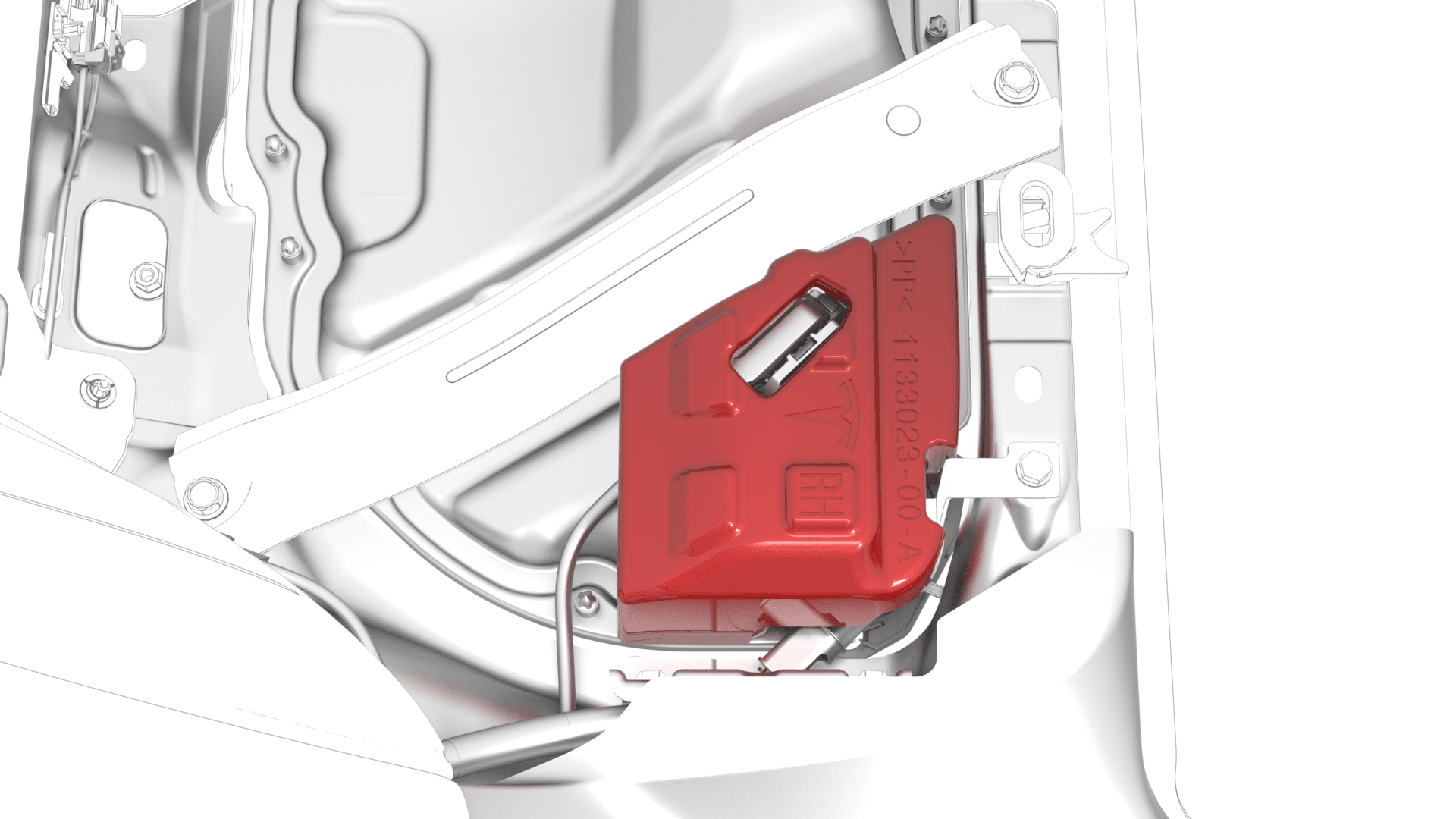

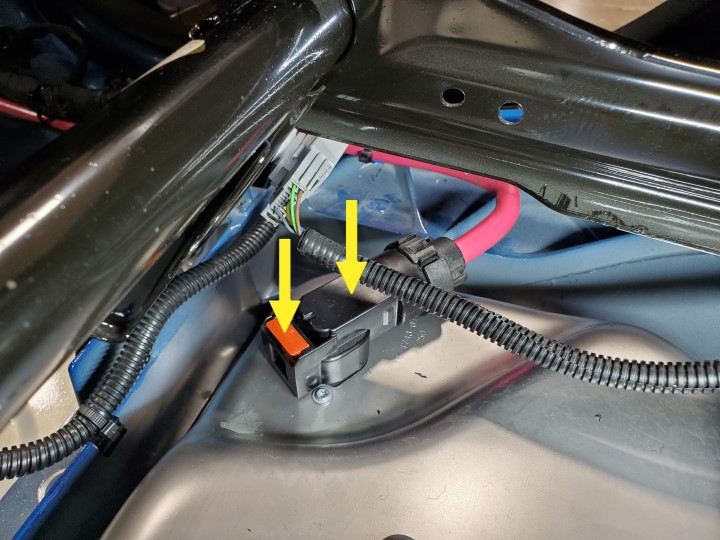

找到右减震塔顶部附近的紧急响应回路。
- 向后滑动红色锁片，按下黑色锁片，然后断开紧急响应回路。
- 进行下一步之前，请等待 2 分钟，让电气系统完全放电。

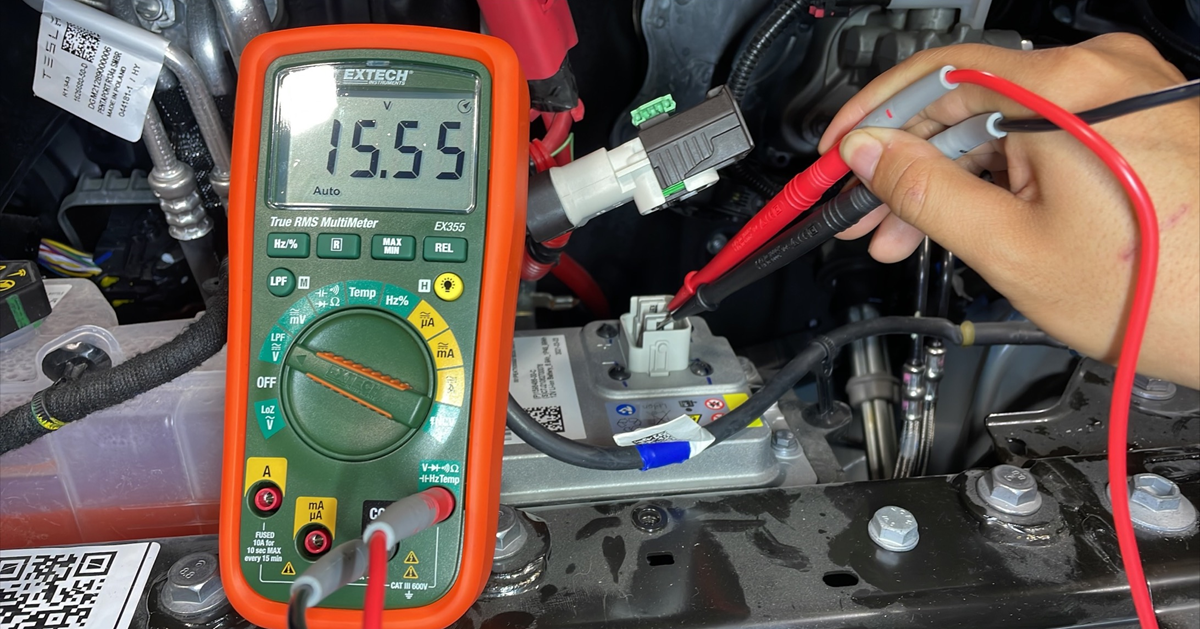

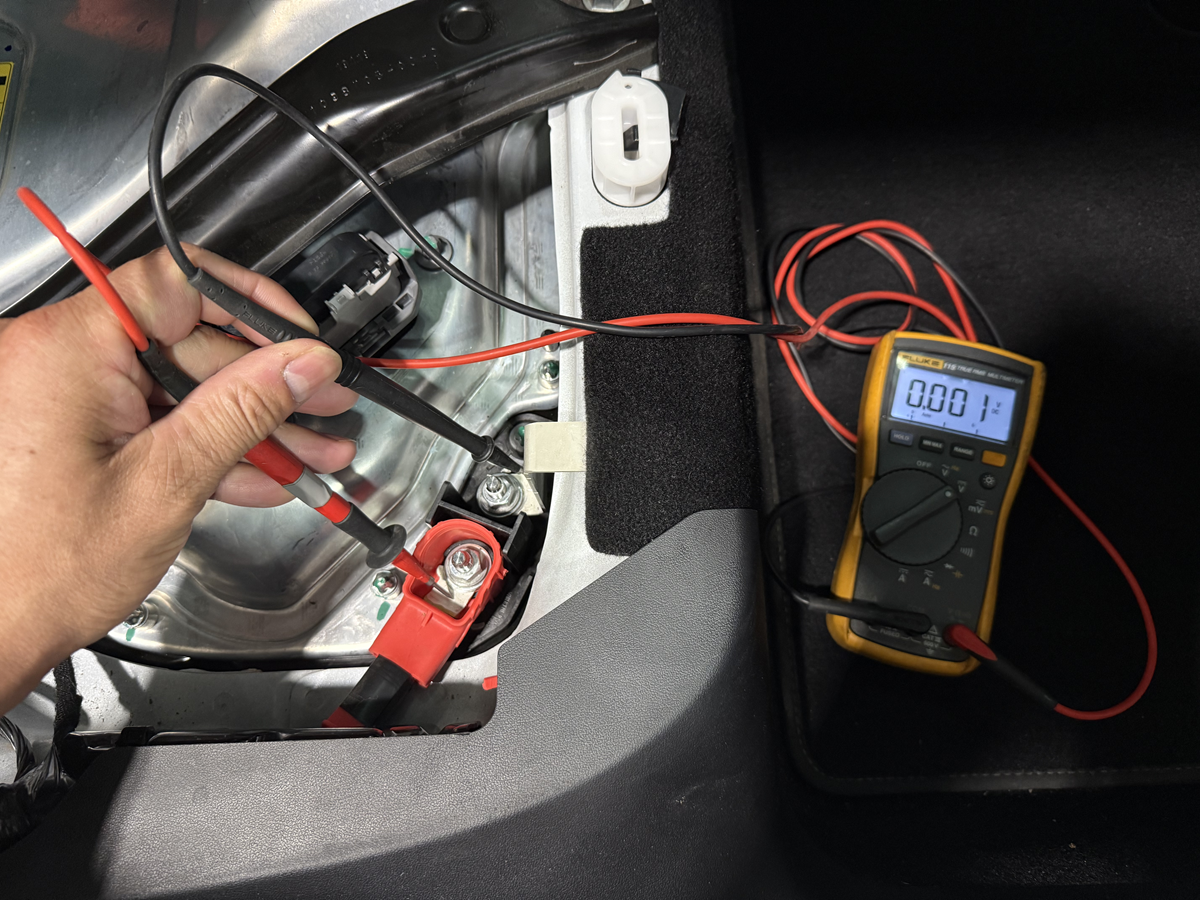

- 如果已断开 12V 电源，以维护某一高压组件，请确认该组件已无法再使用高压电源。请参阅车辆高压禁用程序。
断开 （锂离子）
- 断开所有充电线缆。
- 打开左前车门，降下左前车窗。
- 在中央显示器上关闭车辆电源。
- 拆卸后挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 拆卸高效分子空气 (HEPA) 过滤器。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和更换）。
-

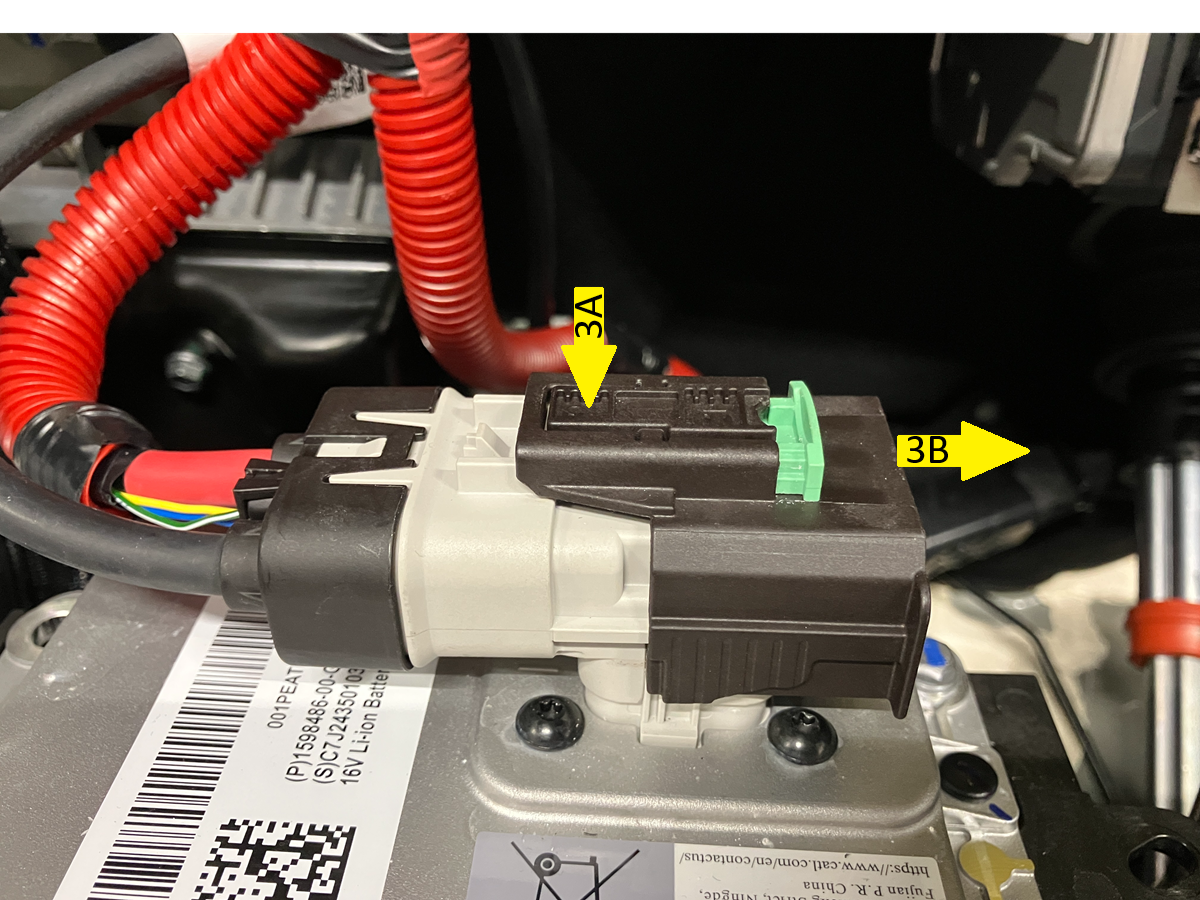

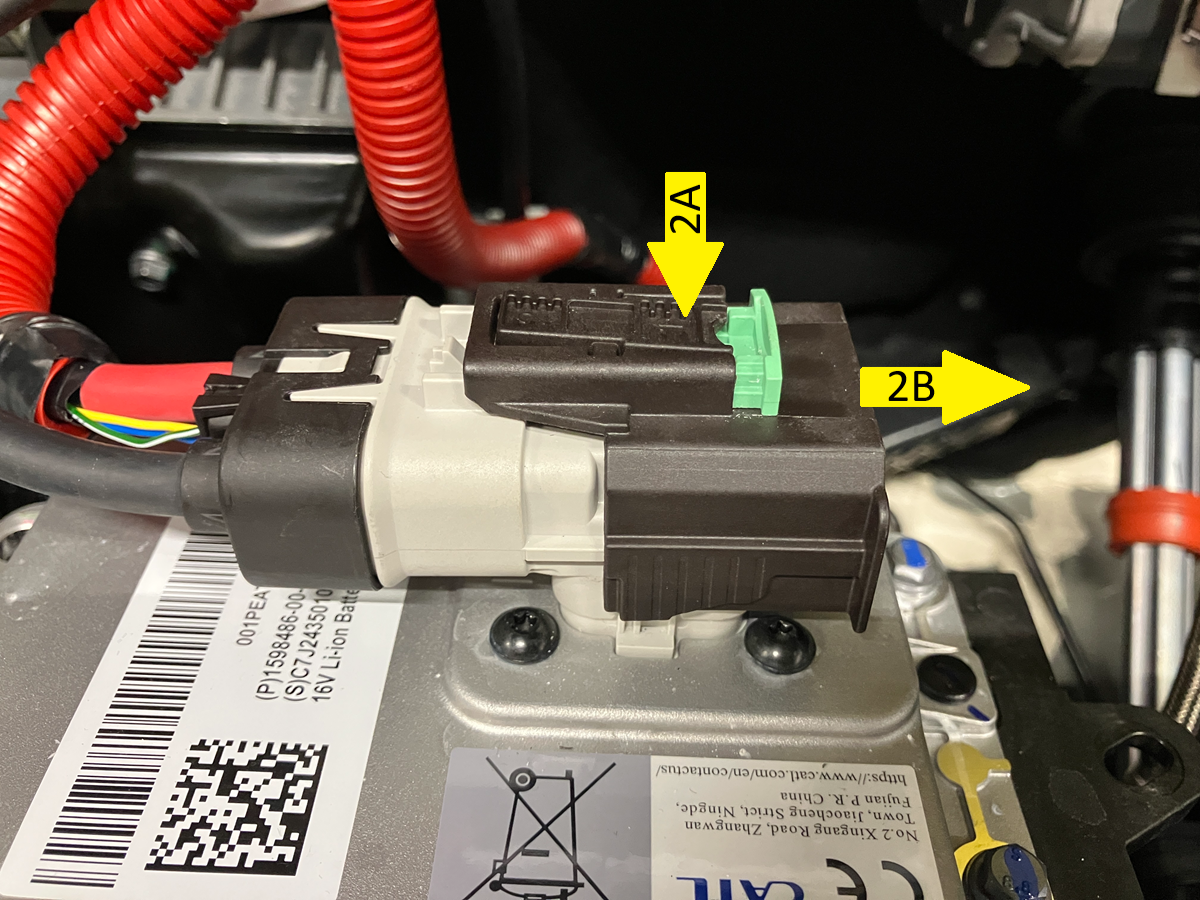

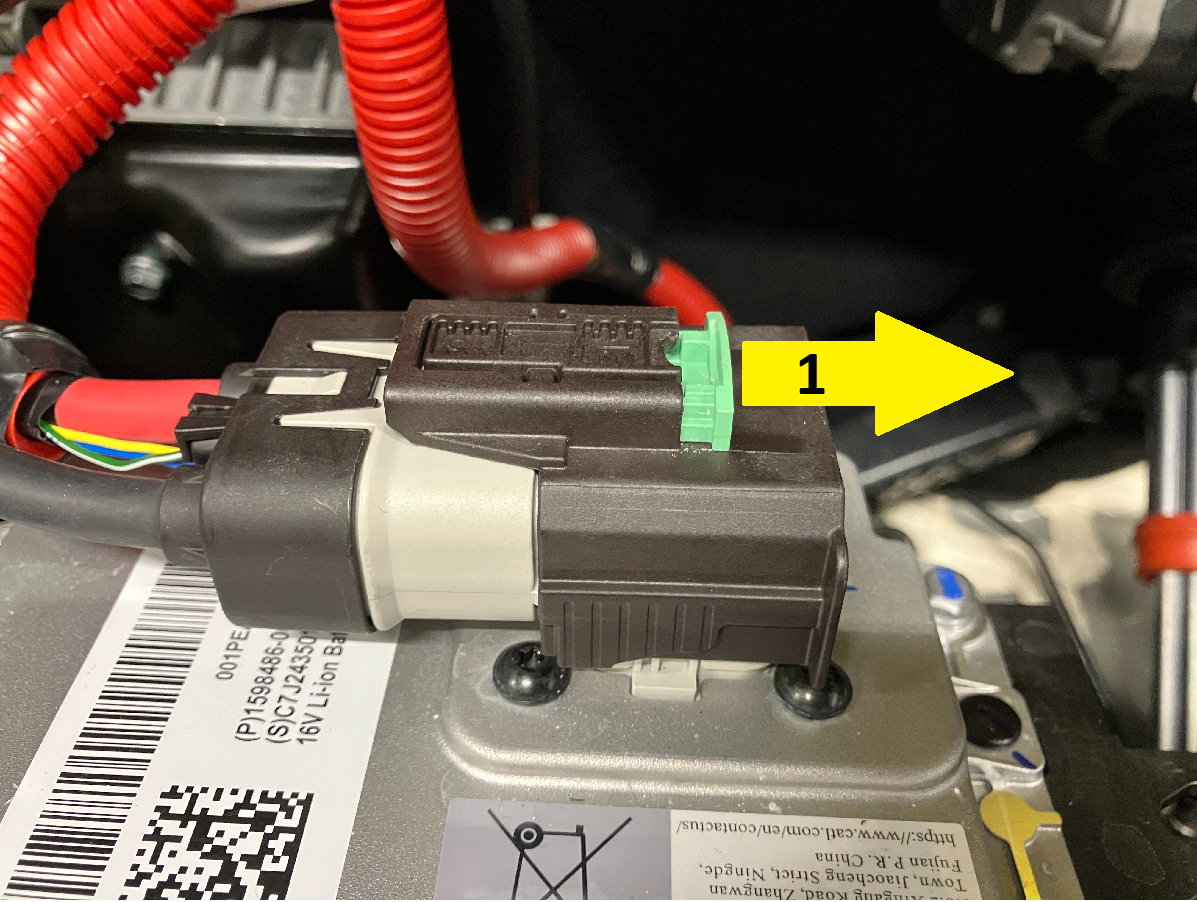

将低压电池连接器从低压电池上断开：松开绿色锁片，按压黑色连接器（如适用，在16V 电池上），然后将黑色连接器锁向外拉动以松开连接器，最后向上拉动以断开连接器。
-
断开紧急响应回路。
注开始维修车辆前，等待所有电路放电 2 分钟。
- 如果已断开 12V 电源，以维护某一高压组件，请确认该组件已无法再使用高压电源。请参阅车辆高压禁用程序。
连接 （Model Y，配备铅酸电池）
-
连接紧急响应回路，然后向前滑动红色锁片以锁定连接器。
警告连接紧急响应回路前，请勿重新连接 12V 负极端子。
- 将 12V 电池负极电缆连接到电池，然后向下按压端子卡夹，使其牢固就位于电池极柱上。
-
安装将夹子固定到极柱的螺母。6 Nm (4.4 lbs-ft)
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 踩下制动踏板以启动车辆电源。
- 将车间毛巾从后车门撞销上取下。
- 关闭后车门。
- 将车窗、座椅、温度控制、音频和充电系统恢复至维修前的状态。
连接 （锂离子）
-
连接紧急响应回路。
警告连接低压电池连接器前，请先连接紧急响应回路。
-

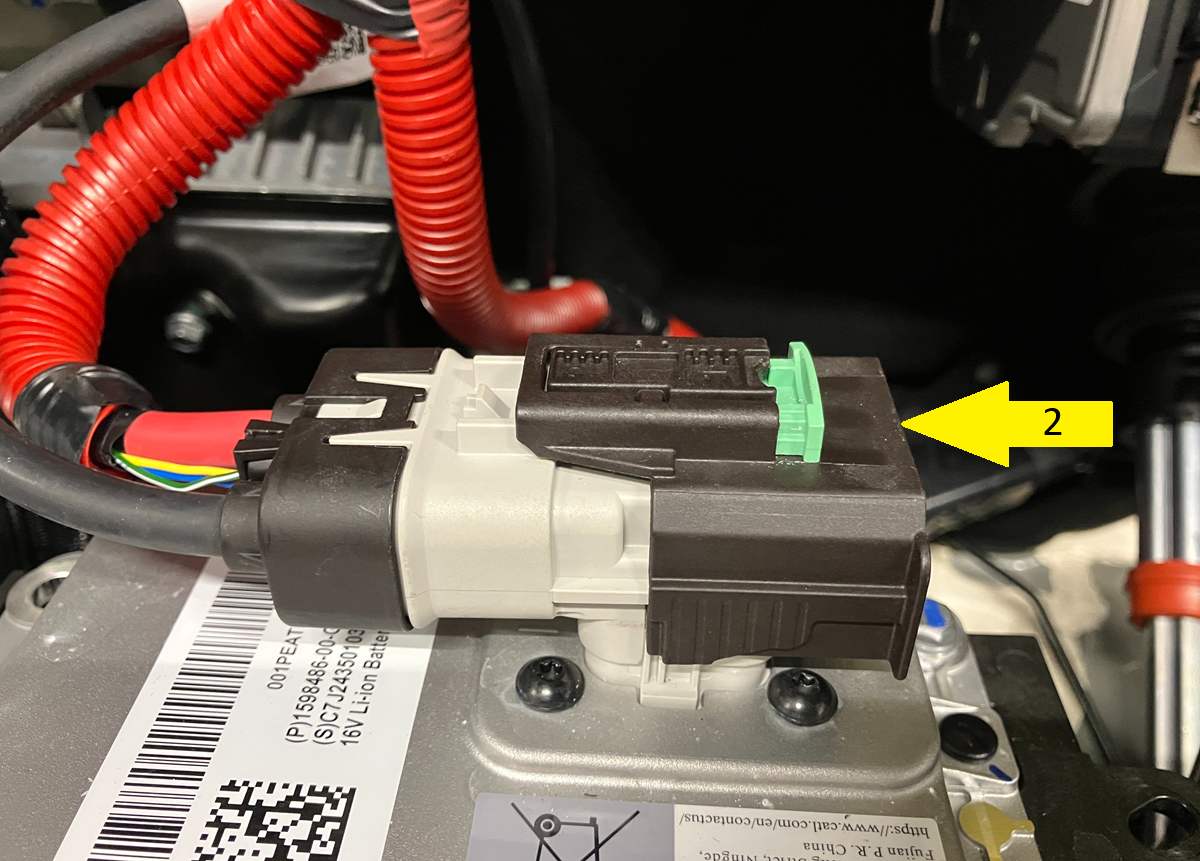

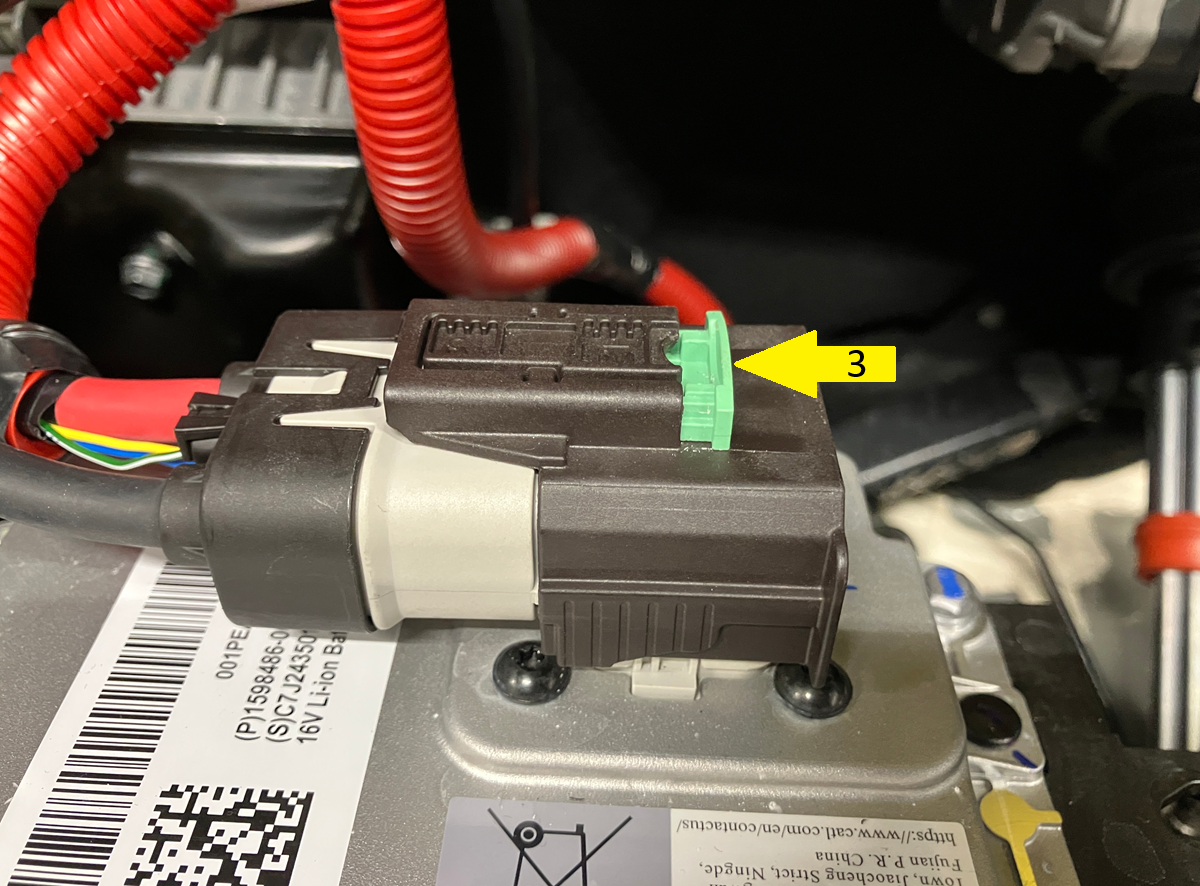

将低压电池连接器与低压电池相连：插入连接器，将黑色连接器锁向内推动以接合连接器，待连接器锁完全紧固后，卡入绿色锁片。
- 安装高效分子空气 (HEPA) 过滤器。请参阅总成 - 过滤器 - 高效分子空气 (HEPA)（拆卸和更换）。
- 安装后挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 升起左前车窗。
