玻璃 - 车门 - LH - 后(调整)

校正代码 11010004 可调整的 FRT 注意:本程序使用可调整的校正代码。使用上文列出的校正代码,并手动输入执行本程序花费的实际时间。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1135305-00-A 车窗开关旁路工具,Model 3
  • 1129348-00-A XP-10 电源,XP-10
  • 2023 年 7 月 10 日:添加了更多图像(为清晰起见)以及有关玻璃间隙和齐平度调整的详细信息。
  • 2023 年 5 月 24 日:添加了清洁说明,以防止损坏玻璃。
  • 2023 年 5 月 1 日:更新了校准步骤以使用车窗升降器(重新校准)
  • 2023 年 4 月 27 日:更新了校准步骤以使用 Toolbox 3 而非车窗开关。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
侧安全气囊是否展开取决于后车门传感器能否检测到侧面气压冲击。确保后门板上没有未遮盖的孔洞。此外,在维修或检查后车门及其组件时,务必重新安装插头或粘贴胶带。

扭矩规格

表 1. 扭矩规格玻璃 - 车门 - LH - 后(调整)
描述 扭矩值 推荐工具 重复使用/更换 备注
将 LH 后车门玻璃固定到升降器导块的螺栓
12 Nm (8.8 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 2 英寸加长件
重复使用

程序

  1. 拆下左后车门饰板。请参阅面板 - 车门饰板 - 后 - LH(拆卸和安装)
  2. 拆下覆盖车门开口的螺塞(2 个),以便接触用于固定车窗玻璃的螺栓。

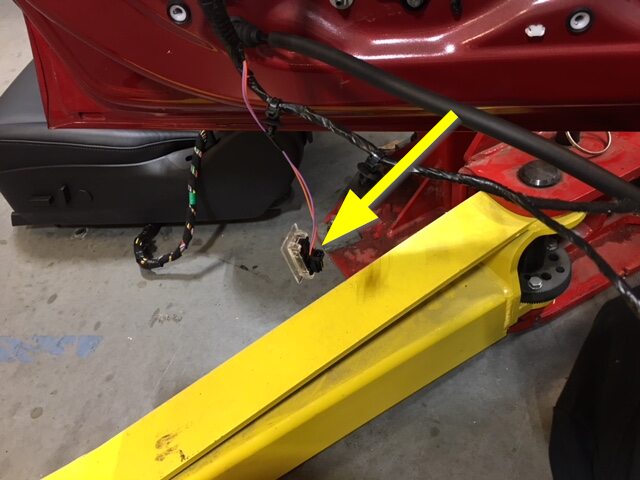

  3. 将左后车门线束连接到左后车门作业灯。
  4. 连接车窗开关专用工具,调节车窗,以便接触升降器导块。
  5. 拧松将车窗玻璃固定到车窗升降器卡夹的紧固件(2 个)约 1/2 圈,这样既能保持车窗位置不变,还留有调节空间。
    图 1. 前车窗升降器卡夹螺栓

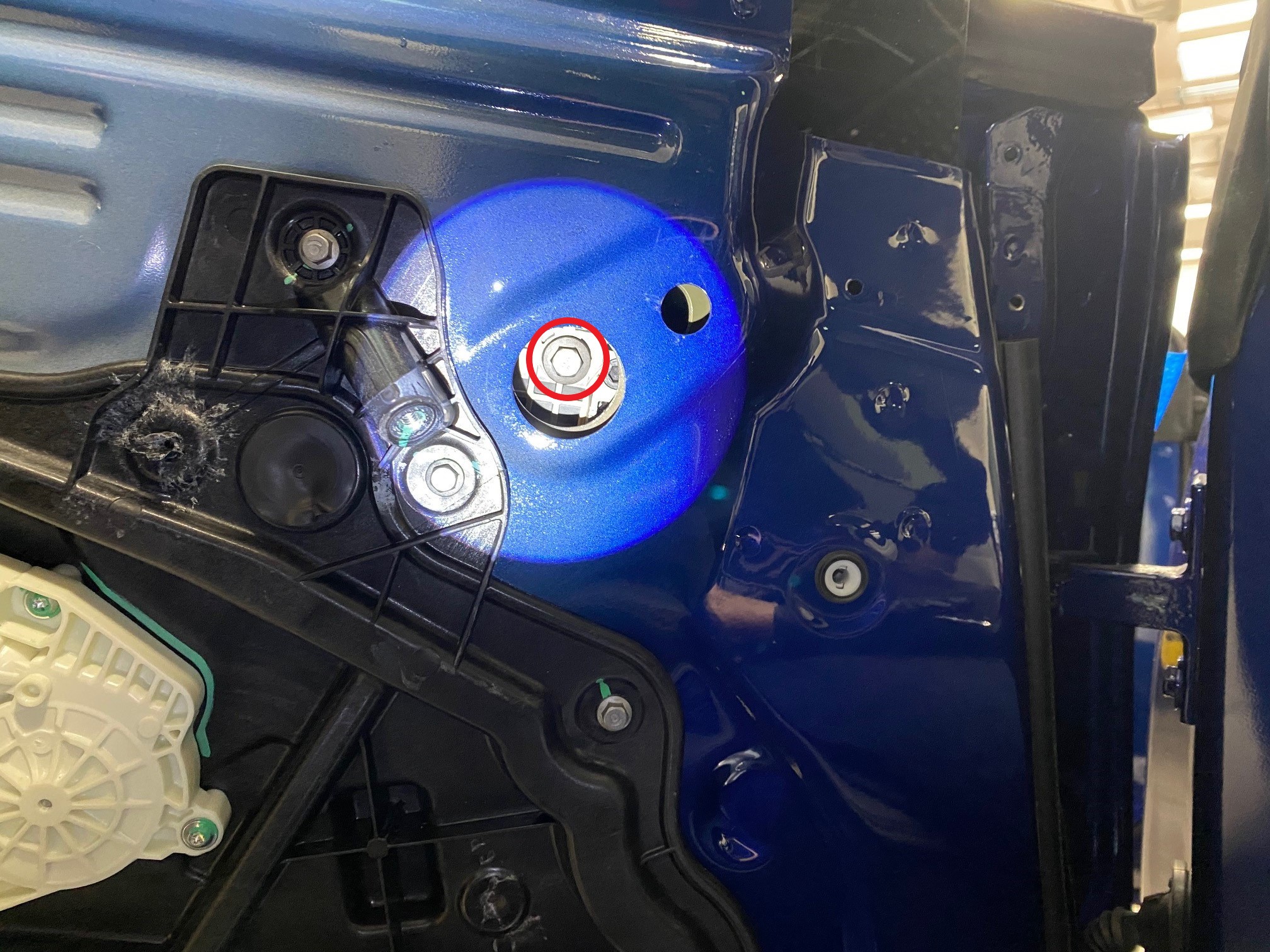

    图 2. 后车窗升降器卡夹螺栓
  6. 拉动紧急释放缆索以松开左前车门闩锁。
  7. 关闭左后车门。
  8. 使用驾驶位主开关升高左后车窗。
  9. 检查左后车窗的间隙和齐平度,并按需调节。
    1. 打开左后车门。
    2. 锁定左后车门以便调节车窗高度。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      切勿在车窗完全升起的情况下关闭车门,以免损坏上部亮条饰件。
    3. 使用车窗开关工具调节玻璃,以便接触升降器导块。
    4. 调整移动玻璃的前部,以便与 B 柱饰板保持齐平。
      Informational PurposesAn informational icon, calling your attention
      使用 5 毫米六角套筒(新款车辆可能使用 T25 梅花套筒)调整摩擦垫,以便使玻璃朝内或朝外倾斜。
    5. 调整移动玻璃的后部,以便与角窗玻璃总成保持齐平。
      Informational PurposesAn informational icon, calling your attention
      使用 5 毫米六角套筒(新款车辆可能使用 T25 梅花套筒)调整摩擦垫,以便使玻璃朝内或朝外倾斜。
    6. 按照间隙要求调整移动玻璃,然后手动拧紧升降器紧固件(2 个)。
  10. 拉动紧急释放缆索以松开左前车门闩锁。
  11. 关闭左后车门。
  12. 检查左后车窗的间隙和齐平度,并按需重新调节。
  13. 打开左后车门。
  14. 锁定左后车门以便调整车窗高度,然后调整车窗,以便接触升降器导块。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在车窗完全升起的情况下关闭车门,以免损坏上部亮条饰件。
  15. 检查升降器导块上是否存在玻璃碎片或其他碎屑,必要时进行清洁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    碎屑和碎片可能会损坏新车门玻璃或导致其破碎。
  16. 紧固将车窗玻璃固定到车窗升降器的紧固件。
    12 Nm (8.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 2 英寸加长件
  17. 拉动紧急释放缆索以松开左后车门闩锁。
  18. 降下左后车窗。
  19. 安装覆盖车门开口的螺塞(2 个),以便接触固定玻璃的紧固件。
  20. 如已安装,请断开车窗开关专业工具,重新连接车窗开关电气线束。
  21. 安装左后车门饰板。请参阅面板 - 车门饰板 - 后 - LH(拆卸和安装)
    Informational PurposesAn informational icon, calling your attention
    根据需要断开并重新排布左后车门作业灯线束,然后重新连接作业灯。
  22. 重新校准车窗升降器。请参阅车窗升降器(重新校准)
  23. 下车,关闭左前和左后车门。
  24. 揭下车辆上的遮蔽胶带。
