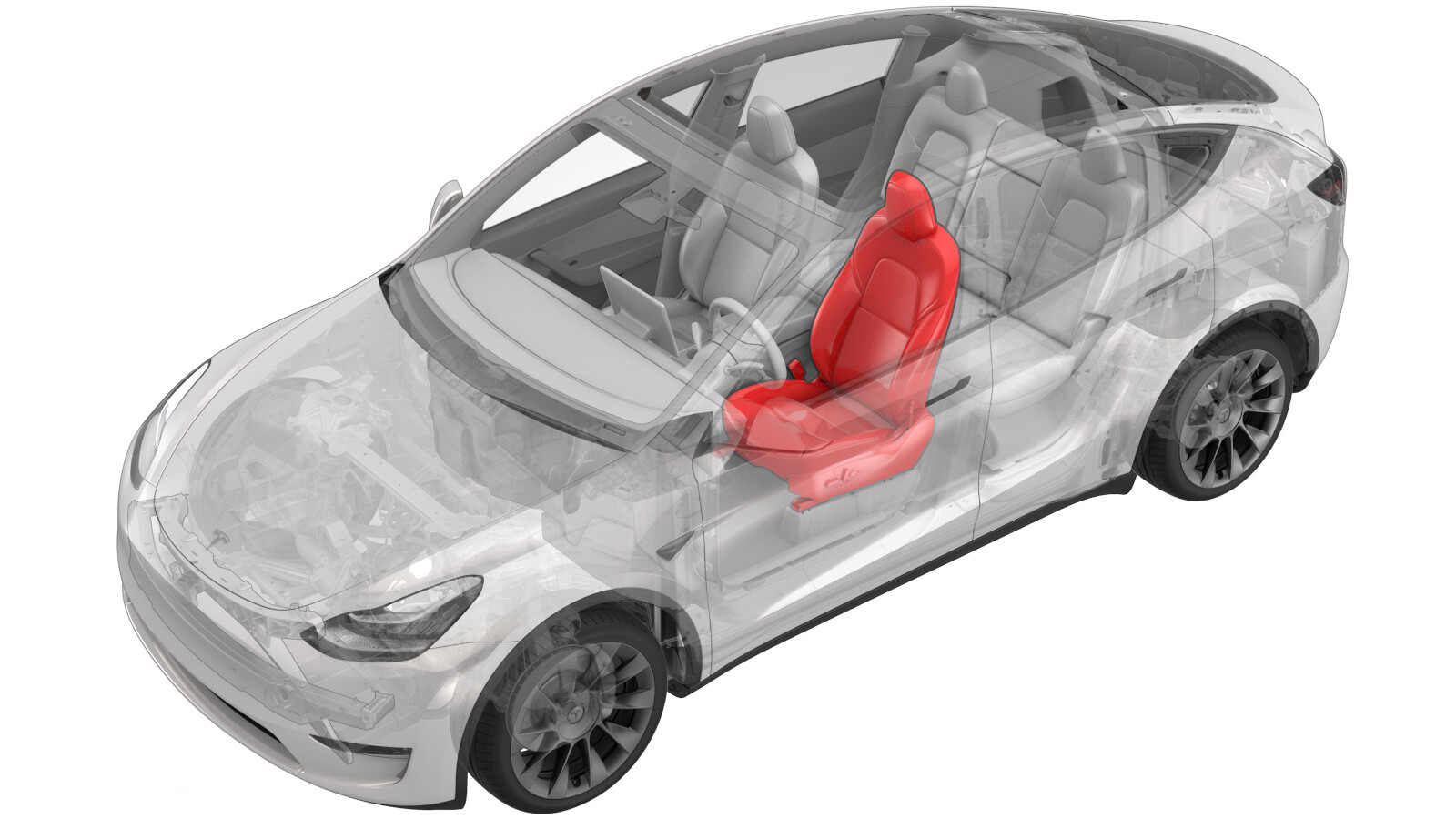

座椅总成 - 第一排 - LH(结构化电池组)(改装)

校正代码 13040106 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 9 月 26 日:删除了乘员分类系统 (OCS) 自校准 Toolbox 例行程序中不必要的步骤。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。
Informational PurposesAn informational icon, calling your attention

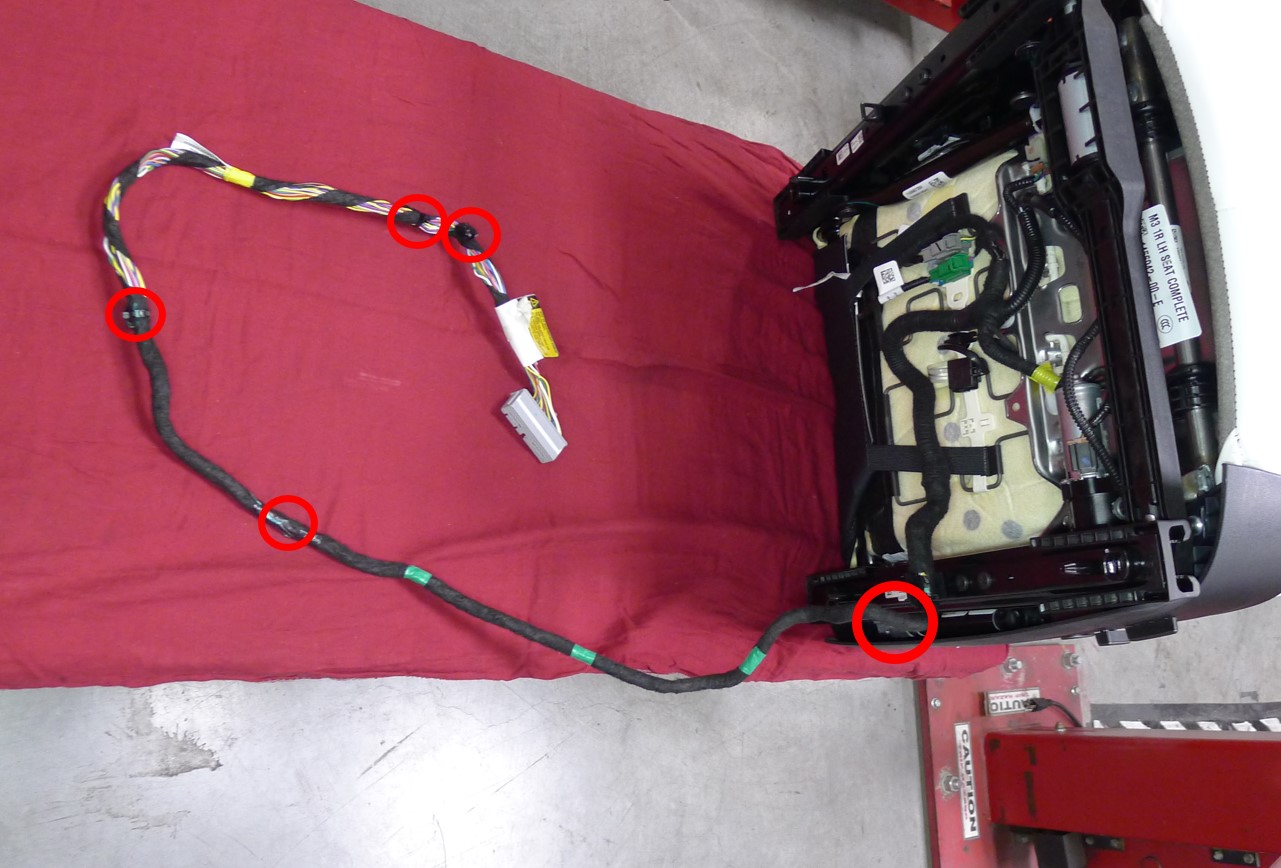

在结构化电池组车辆上安装非结构化电池组座椅时,请执行本程序。非结构化电池组座椅线束长度短 100 毫米。安装时请注意需满足线束松弛度要求。
Informational PurposesAn informational icon, calling your attention
前排座椅包含安全气囊和预紧器,因此必须妥善处理。请参阅拆卸并弃置前排座椅气囊了解更多信息添加校正代码 20010707 以记录工时,破坏性拆卸和弃置前排座椅气囊和预紧器不计入前排座椅拆卸和更换工时
Informational PurposesAn informational icon, calling your attention
此处介绍第一排左侧座椅相关操作,第一排右侧座椅相关操作与此相同。本程序适用于左侧驾驶和右侧驾驶车辆的驾驶位和副驾位座椅。
  • 1133787-00-A 安全带释放按键,Model 3
  • 1082447-07-A Torx Plus T45

安装

  1. 在协助下,将第一排左侧座椅放入车中。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    放置座椅时请务必注意,请勿损坏蒙皮或饰板。
  2. 将左前座椅线束连接器安装到左侧车身控制器上,然后接合连接器锁。
    Informational PurposesAn informational icon, calling your attention
    执行推拉测试,以确保连接器完全就位并锁定。
  3. 连接 12V 电源。请参阅12V/低压电源(断开和连接)

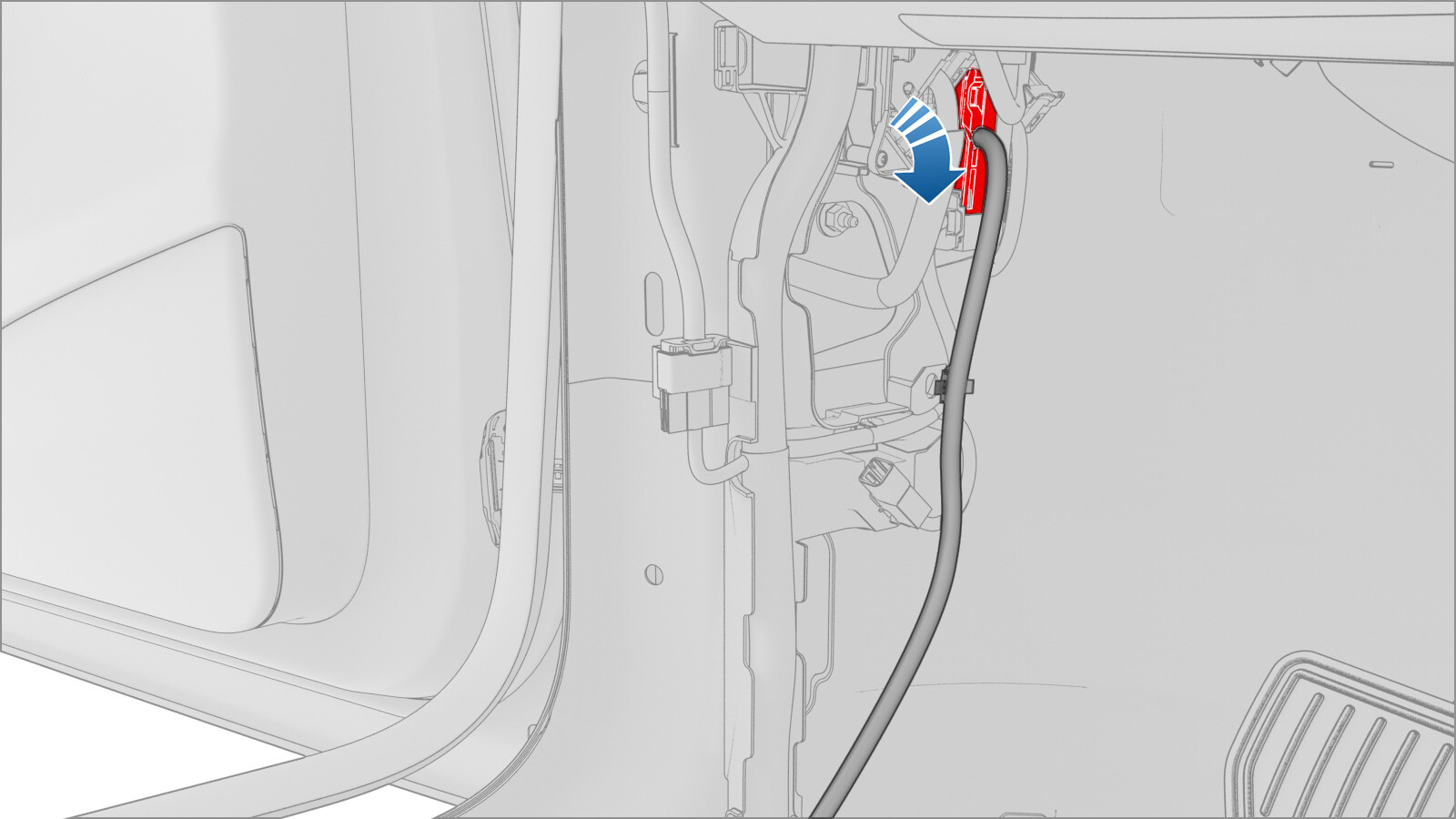

  4. 安装将左前座椅线束固定到左侧脚部空间支架(位于左侧脚部空间左端附近)的夹子(2 个)。
    Informational PurposesAn informational icon, calling your attention
    使用新的扎带。

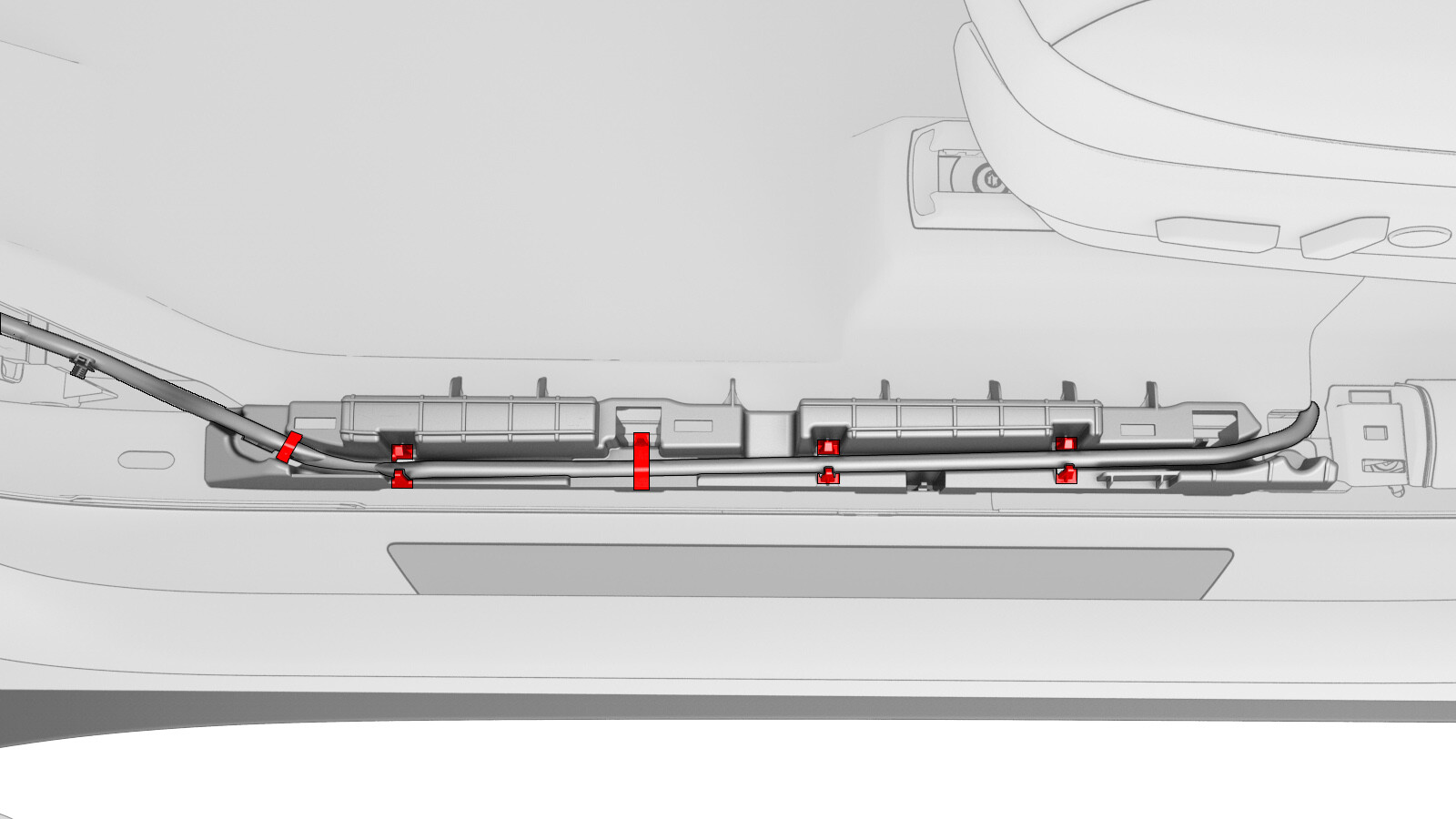

  5. 将第一排左侧座椅线束排布在左前地毯下方,然后先将线束放置在线束导件上,再安装将线束固定到线束导件上的夹子。
    Informational PurposesAn informational icon, calling your attention
    使用扎带和胶带将夹子安装到线束上并固定到位。

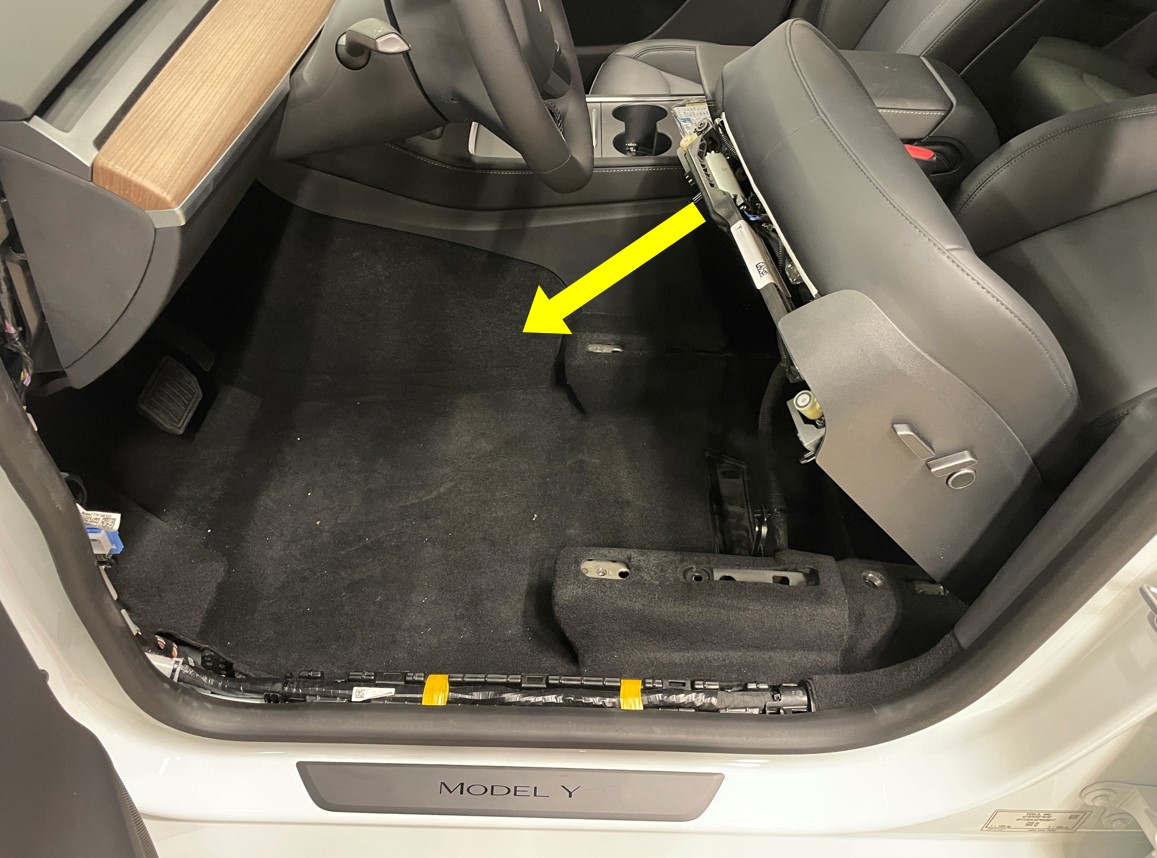

  6. 向后倾斜左前座椅,将其靠在第二排座垫上。

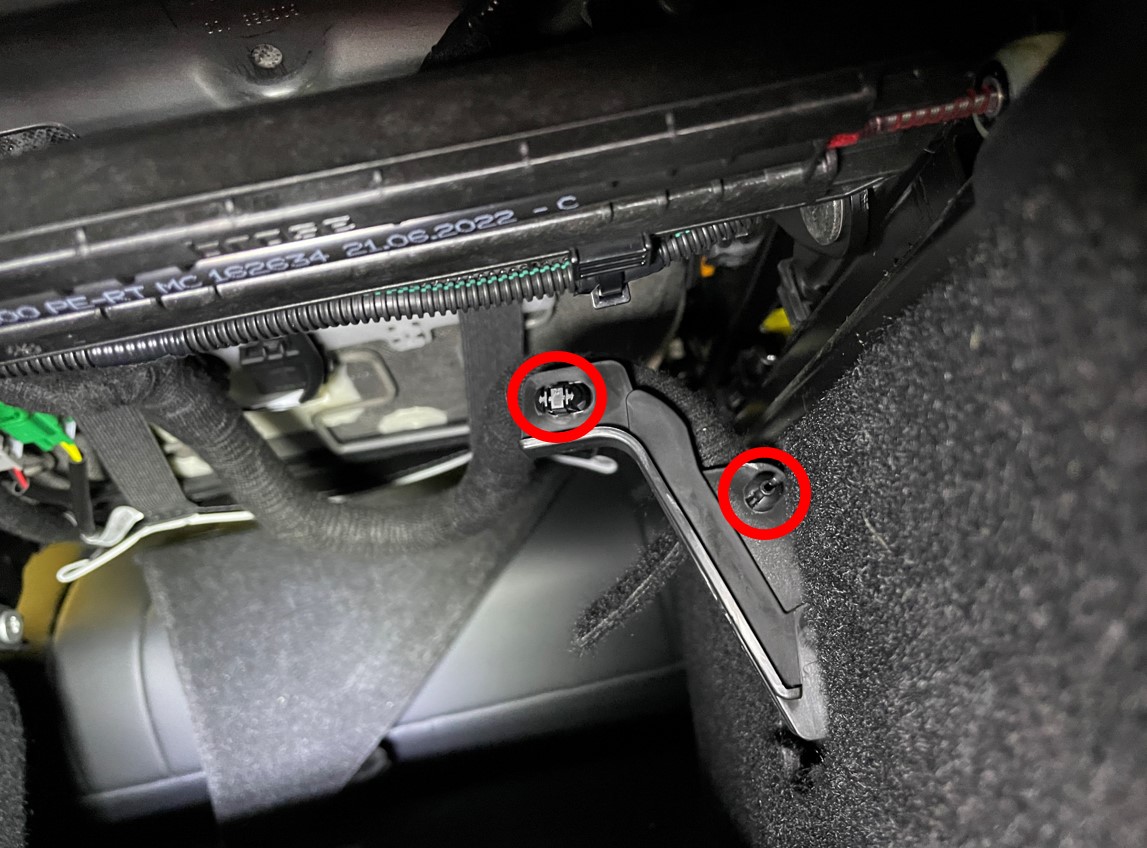

  7. 将左前座椅线束固定到座椅下方的夹子(2 个)上。
    Informational PurposesAn informational icon, calling your attention

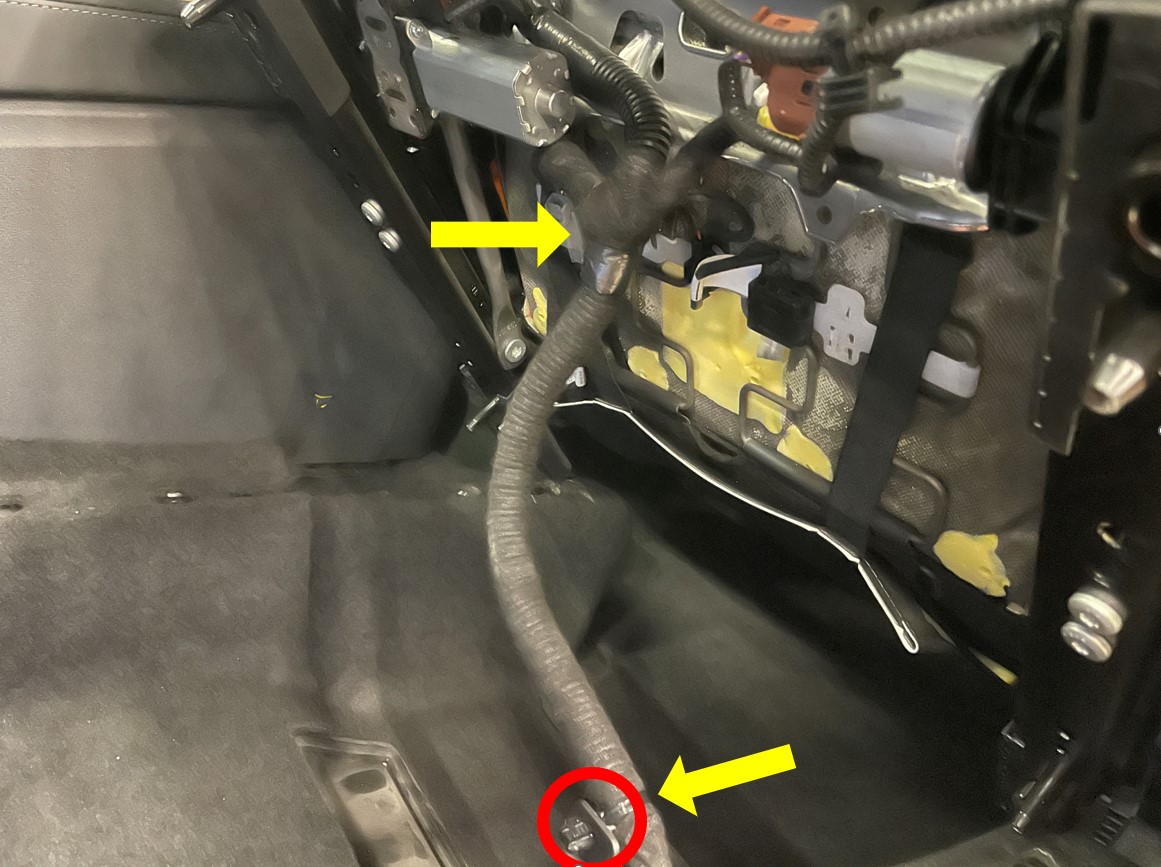

    在拼接点和第一个线束夹之间留出 290 毫米长的松弛线束。

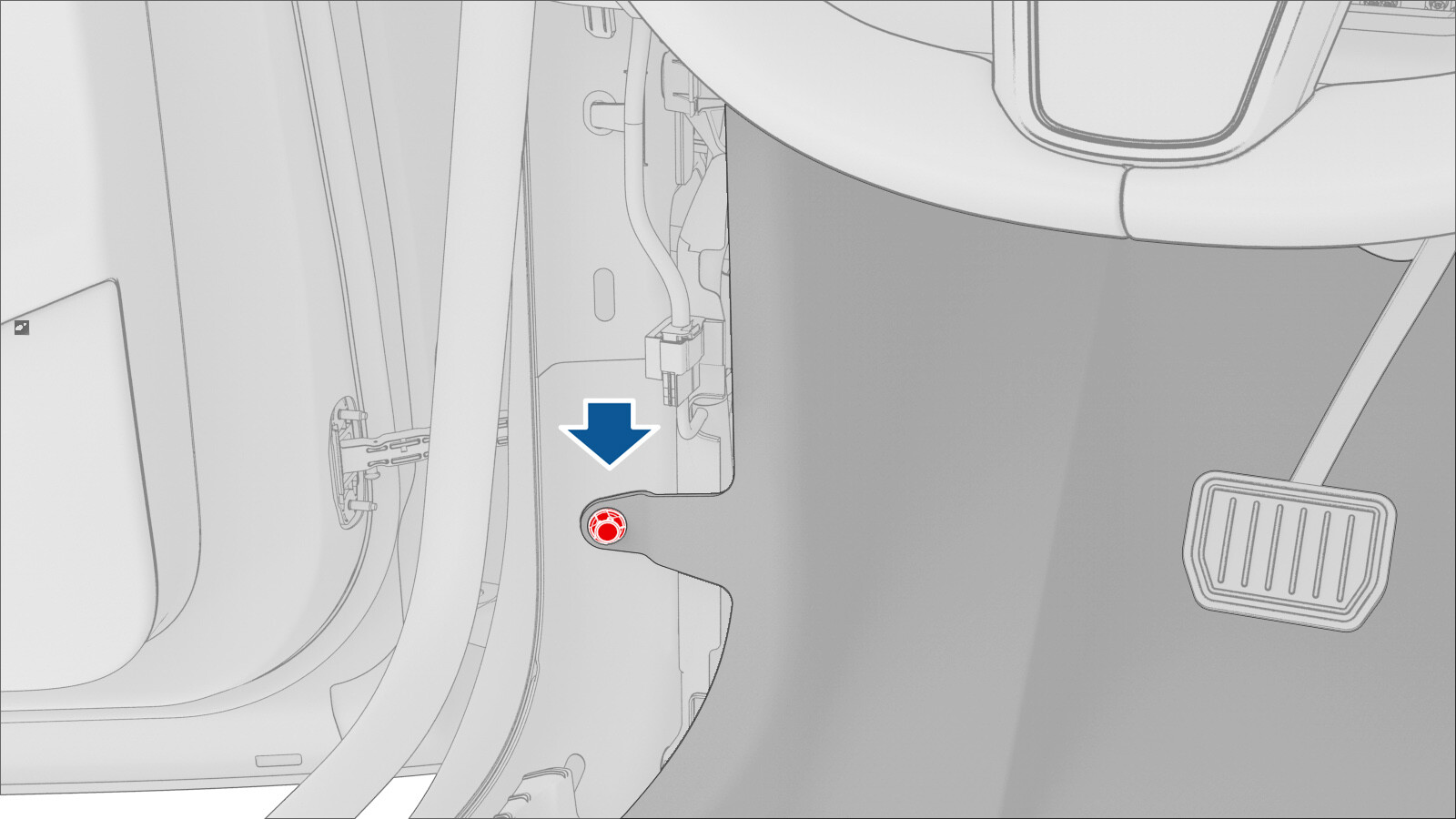

  8. 将左前地毯展开至原位,然后安装将地毯固定到左侧车门开口前部附近车身的卡子。
  9. 向下倾斜左前座椅,将座椅放置在正确位置,以备安装。
  10. 将左前座椅移至最后端。
  11. 安装新的螺栓(2 个),将第一排左侧座椅前部固定到车身。
    33.5 Nm (24.7 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅允许使用 Torx Plus T45 批头安装座椅螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 梅花 Plus T45 套筒
    • 3/8 英寸标准回旋头棘轮
    • 3/8 英寸回旋头扭矩扳手(仅适用于安装程序)
  12. 安装座椅滑轨前部盖板。请参阅盖板 - 前 - 座椅滑轨 - 第一排座椅(拆卸和更换)
  13. 将左前座椅移至最前端。
  14. 将左前安全带卷收器安装到预紧器上。
    Informational PurposesAn informational icon, calling your attention
    在将安全带预紧装置重新安装到安全带预紧装置耦合中后,执行拉力测试以确保安全带和预紧装置已牢牢接合

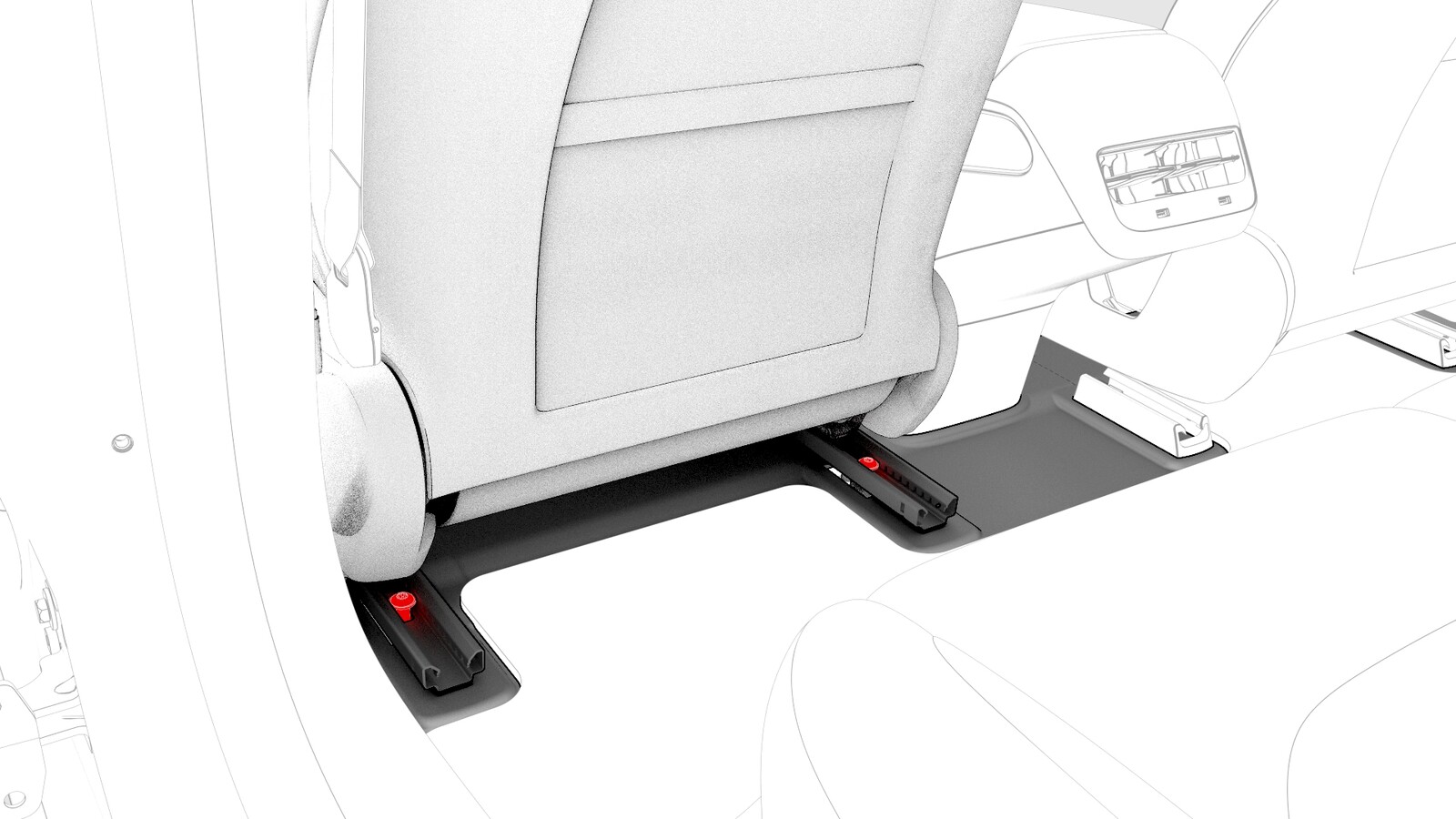

  15. 安装新的螺栓(2 个),将第一排左侧座椅后部固定到车身。
    33.5 Nm (24.7 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅允许使用 Torx Plus T45 批头安装座椅螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 梅花 Plus T45 套筒
    • 3/8 英寸标准回旋头棘轮
    • 3/8 英寸回旋头扭矩扳手(仅适用于安装程序)
  16. 安装座椅滑轨后部盖板。请参阅盖板 - 后 - 座椅滑轨 - 第一排座椅(拆卸和更换)
  17. 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  18. 安装左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  19. 维修驾驶位座椅时:
    1. 通过车辆触摸屏将车辆置于“维护模式”。请参阅维护模式
    2. 重新安装车辆软件。请参阅软件重新安装 - 触摸屏
    3. 在车辆触摸屏上,点击Controls > Service > Driver Seat, Steering & Mirrors Calibration > Start
    4. 退出“维护模式”。请参阅维护模式
  20. 维修北美车辆的副驾位座椅时:
    1. 请查阅零件目录,了解是否需要更改配置。
    2. 重新安装车辆软件。请参阅软件重新安装 - 触摸屏
    3. 开始校准前,移走副驾位座椅上的所有物体。
    4. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
    5. 解锁车辆网关。请参阅网关(解锁)
    6. 在 Toolbox 中,点击Actions选项卡,然后搜索 “Seat calibration”。
    7. 点击Run,以运行PROC_VCRIGHT_SEAT-CALIBRATESearch for routine in ToolboxRight Seat Calibration例行程序。
    8. 断开 Toolbox,然后将笔记本电脑从车辆上取出。
  21. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  22. 将座椅移回原位。
  23. 升起所有车窗,关闭所有车门。
