面板 - 流线型护板 - 中间(拆卸和更换)

校正代码 12030502 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 1 月 4 日:更新了消耗品信息。

扭矩规格

表 1. 扭矩规格面板 - 流线型护板 - 中间(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将中间流线型护板固定到车辆的螺栓
5.5 Nm (4.1 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
Informational PurposesAn informational icon, calling your attention
安装前,在每个螺栓的螺纹上涂抹螺纹胶。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机

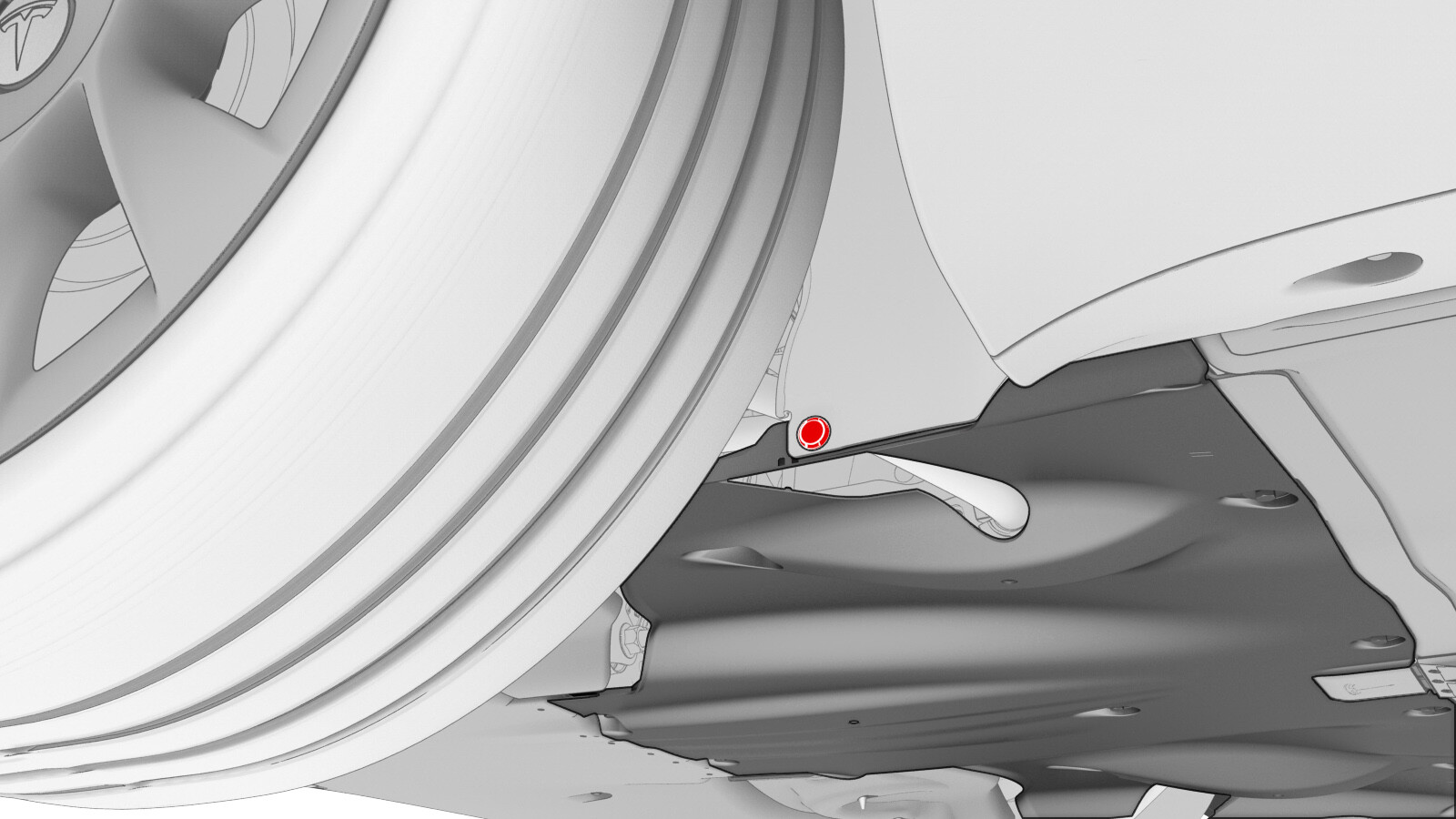

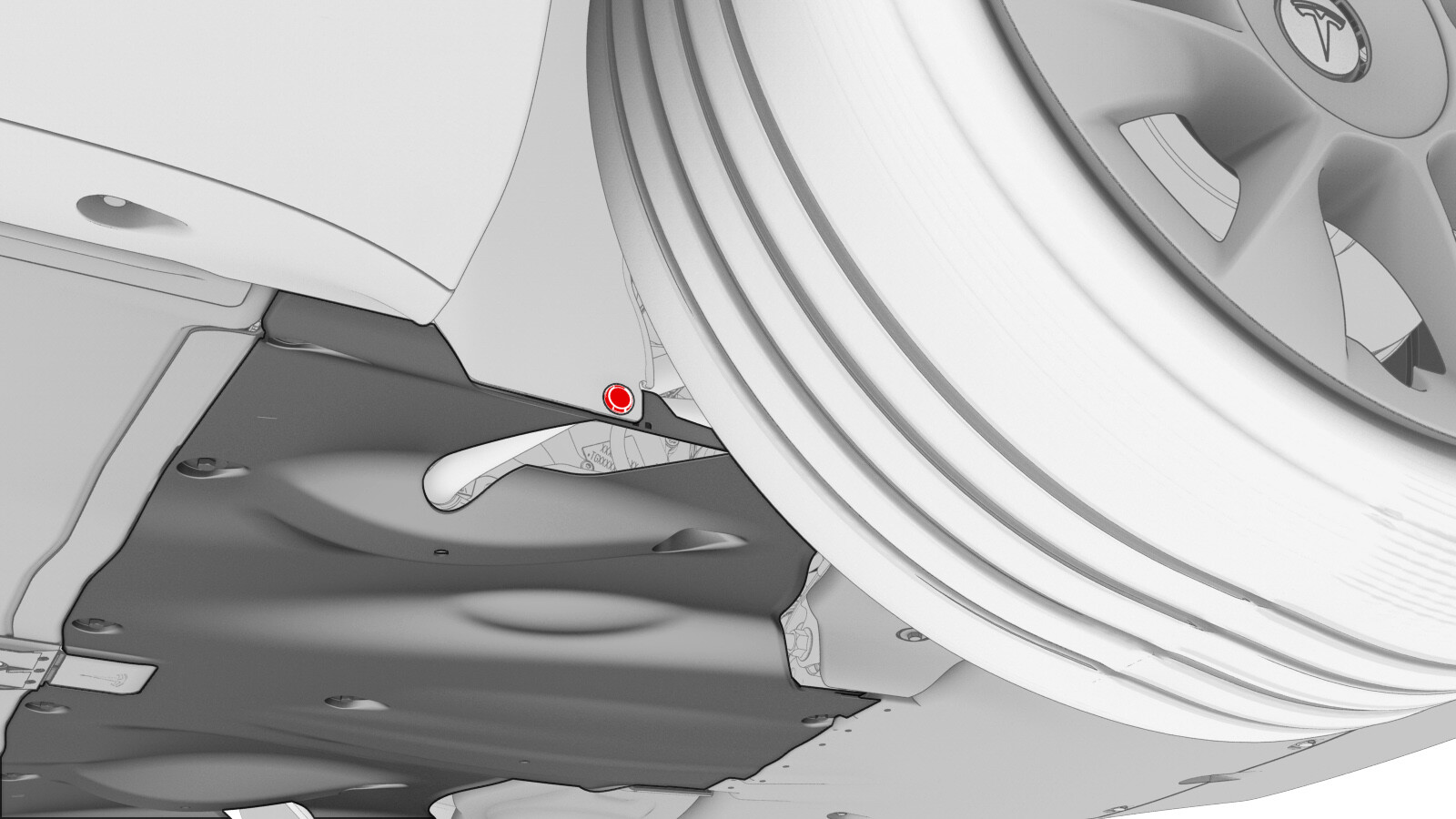

  2. 拆卸轮罩内衬左右推拉式卡子(2 个)。

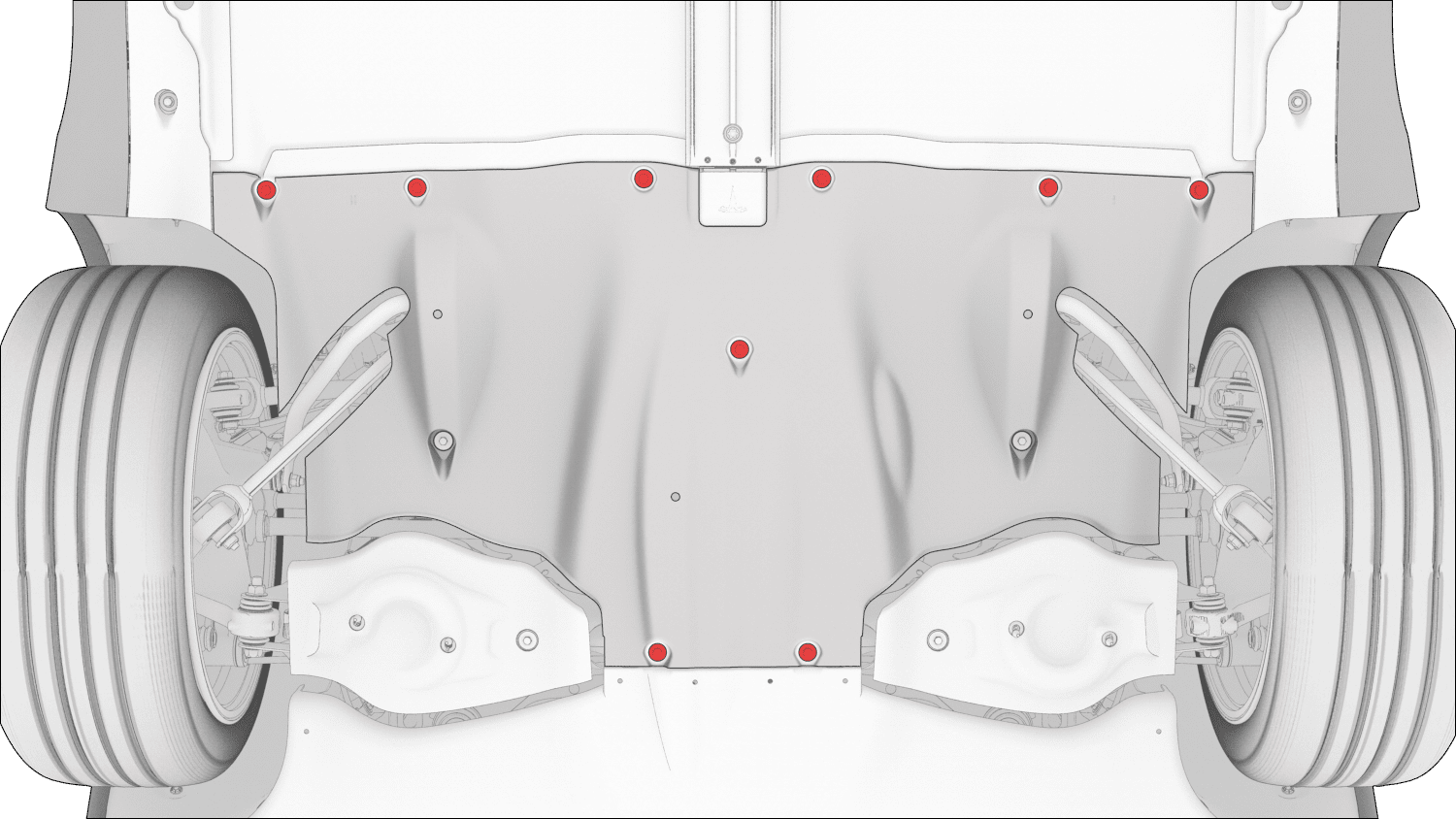

  3. 拆卸将中间流线型护板固定到车辆的螺栓(9 个),然后将护板从车辆上拆下。

安装

  1. 在将中间流线型护板固定到车辆的螺栓的螺纹上,涂抹一小滴螺胶。
  2. 将中间流线型护板安装到车辆底部,然后安装将护板固定到车辆的螺栓。
    5.5 Nm (4.1 lbs-ft)
  3. 安装轮罩内衬左右推拉式卡子(2 个)。
  4. 降下车辆。请参阅举升车辆 - 双柱举升机
